ABS(diag)-77

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

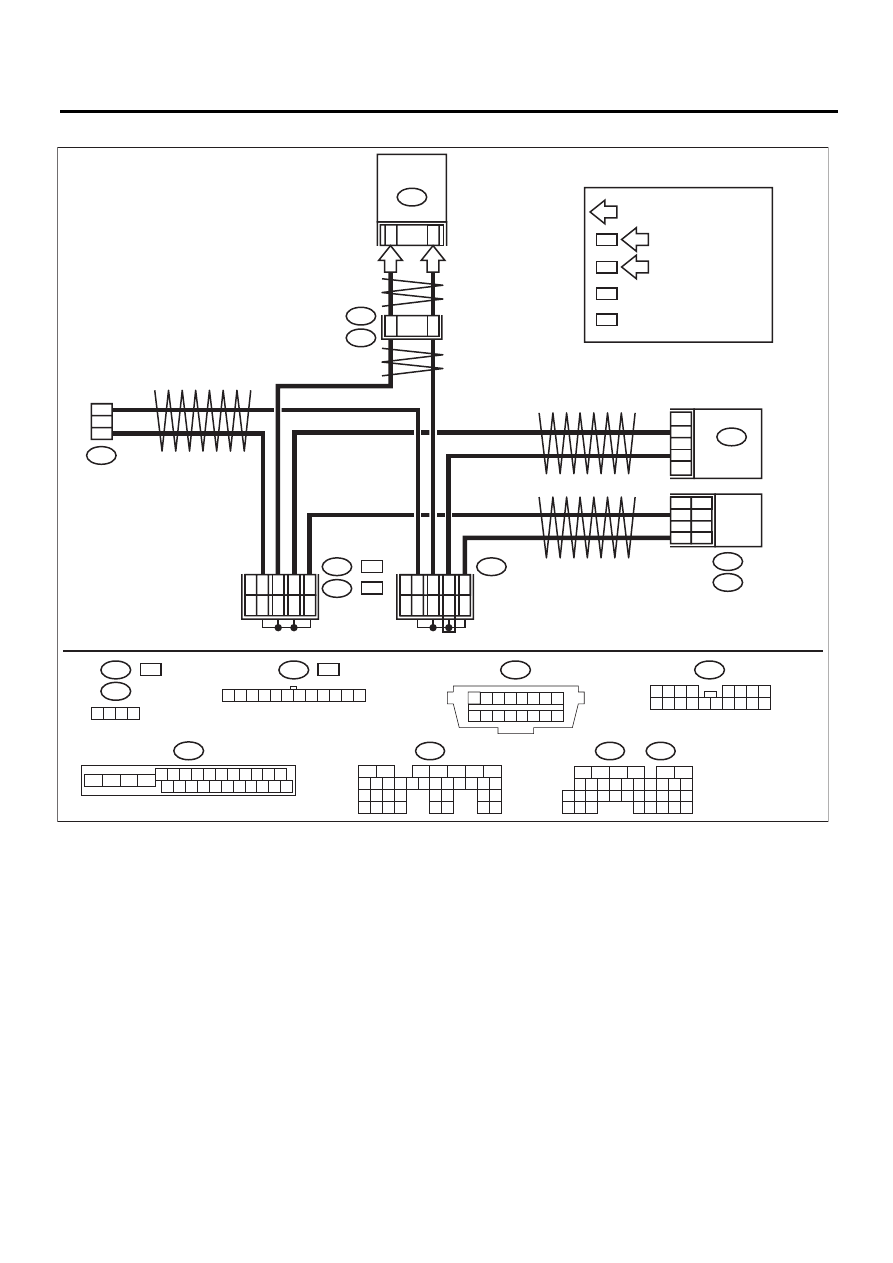

• Модель с правосторонним управлением

ABS00903

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

: МОДЕЛЬ AT

AT

20

25

: МОДЕЛЬ 2.0L

B55

B136

C:

B:

B135

B:

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

B40

B246

F45

F49

AT

AT

11

26

ABSCM & H/U

F49

F45

B62

B247

B246

B246

17

18

TCM

B55

B:

C35

25

20

TB

:

TB

:

NA

:

NA

:

: МОДЕЛЬ 2.5L

25

: МОДЕЛЬ БЕЗ ТУРБОНАДДУВА

NA

: МОДЕЛЬ С ТУРБОНАДДУВОМ

TB

C27

B2

20

B1

3

TB

5

2

NA

4

4

2

3

1

ECM

B135

B:

B136

C:

B40

ВИТАЯ ПАРА

ВИТАЯ ПАРА

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

4 5 6 7 8 9

16 17 18 19 20

2 3

1

21 22 23 24 25 26

10 11

13

14

12

15

6

14

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

5

6

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ

8

TB

10

2

NA

4

9

7

3

1

1 2 3 4 5 6 7 8 9 10 11 12

B246

B247

1 2 3 4

1
9

2 3

8

10

4

11 12 13 14 15 16

5 6 7

17 18

РАЗЪЕМ

ПЕРЕДАЧИ

ДАННЫХ

ABS(diag)-78

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМОВ ЖГУТА ПРОВОДОВ
МЕЖДУ ABSCM&H/U И TCM.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от ABSCM&H/U и TCM.
3) Измерьте сопротивление в жгуте проводов меж-
ду разъемом ABSCM&H/U и TCM.

Разъемы и клеммы
Модель с левосторонним управлением

(B301) № 26 — (B55) № 18:
(B301) № 11 — (B55) № 17:

Модель с правосторонним управлением

(F49) № 26 — (B55) № 18:
(F49) № 11 — (B55) № 17:

Сопротивление составля-
ет менее 0,5 Ом?

Переходите к
шагу 2.

Устраните неис-
правность или за-
мените разъемы
жгута проводов
между ABSCM&H/
U и TCM.

2

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ РАЗЪ-
ЕМОМ ABSCM&H/U И TCM НА КОРОТКОЕ ЗАМЫ-
КАНИЕ НА МАССУ.
1) Измерьте сопротивление между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы
Модель с левосторонним управлением

(B301) № 26 — Масса кузова:
(B301) № 11 — Масса кузова:

Модель с правосторонним управлением

(F49) № 26 — Масса кузова:
(F49) № 11 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к
шагу 3.

Устраните неис-
правность или за-
мените разъемы
жгута проводов
между ABSCM&H/
U и TCM.

3

ПРОВЕРКА ЖГУТА ПРОВОДОВ МЕЖДУ РАЗЪ-
ЕМОМ ABSCM&H/U И TCM НА КОРОТКОЕ ЗАМЫ-
КАНИЕ НА АККУМУЛЯТОР.
1) Переведите замок зажигания в положение ON.
2) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы
Модель с левосторонним управлением

(B301) № 26 (+) — Масса кузова (–):
(B301) № 11 (+) — Масса кузова (–):

Модель с правосторонним управлением

(F49) № 26 (+) — Масса кузова (–):
(F49) № 11 (+) — Масса кузова (–):

Напряжение менее 1,0 В? Переходите к

шагу 4.

Устраните неис-
правность или за-
мените разъемы
жгута проводов
между ABSCM&H/
U и TCM.

4

ПРОВЕРКА ABSCM&H/U.
1) Переведите замок зажигания в положение OFF.
2) Подсоедините разъем к ABSCM&H/U.
3) Измерьте сопротивление между клеммами
разъема TCM.

Разъемы и клеммы

(B55) № 17 — (B55) № 18:

Сопротивление составля-
ет 120±6 Ом?

Переходите к
шагу 6.

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА
ABSCM&H/U.

Выявлен ли плохой кон-
такт?

Устраните пло-
хой контакт в
разъеме
ABSCM&H/U.

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

ABS(diag)-79

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

6

ПРОВЕРКА БЛОКА TCM.
1) Присоедините разъем к TCM.
2) Отсоедините разъемы ABSCM&H/U.
3) Измерьте сопротивление между клеммами
разъема ABSCM&H/U.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 11 — № 26:

Модель с правосторонним управлением

(F49) № 11 — № 26:

Сопротивление составля-
ет 120±6 Ом?

Переходите к
шагу 8.

Переходите к ша-
гу 7.

7

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА В РАЗЪ-
ЕМАХ TCM.

Выявлен ли плохой кон-
такт?

Устраните пло-
хой контакт в
разъеме TCM.

Замените TCM.
<См. 4AT-66,
Блок управления
трансмиссией
(TCM).>

8

ПРОВЕРКА НАЛИЧИЯ КДН.

Отображается ли на дисп-
лее КДН 47?

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управле-
ния системы ABS
и гидравличес-
кий блок управ-
ления
(ABSCM&H/U).>

Переходите к ша-
гу 9.

9

ПРОВЕРКА НАЛИЧИЯ КДН P1718 ДЛЯ СИСТЕМЫ
TCM.

Отображается ли на дисп-
лее КДН P1718?

Замените TCM.
<См. 4AT-66,
СНЯТИЕ Блок
управления
трансмиссией
(TCM).>

Замените только
ABSCM. <См.
ABS-7, ЗАМЕНА,
Блок управления
системы ABS и
гидравлический
блок управления
(ABSCM&H/U).>

Шаг

Проверка

Да

Нет

ABS(diag)-80

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

U: КДН 51 НЕИСПРАВНОСТЬ РЕЛЕ КЛАПАНА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность реле клапана
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• В зависимости от характера неисправности, не работает система EBD

ПРИМЕЧАНИЕ:
Если не работает система EBD, то вместе с предупреждающей лампой системы ABS загорается и
предупреждающая лампа тормозной системы.
