DS-35

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

15) Подключите разъем к переднему датчику
высоты автомобиля. (Модель с лампами фар
высокой интенсивности свечения, только пра-
вая сторона)
16) Установите колесо и затяните гайки креп-
ления колеса с предусмотренным моментом
затяжки.

Момент затяжки:

100 Нм (10,2 кгс-м, 73,8 фунт-сила-фут)

17) Залейте трансмиссионное масло. (Модель
МТ)
18) Залейте трансмиссионное масло диффе-
ренциала. (Модель AT)
19) Присоедините провод массы к аккумуля-
тору.
20) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
21) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (Модель с лампами фар вы-
сокой интенсивности свечения) <См. LI-15,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

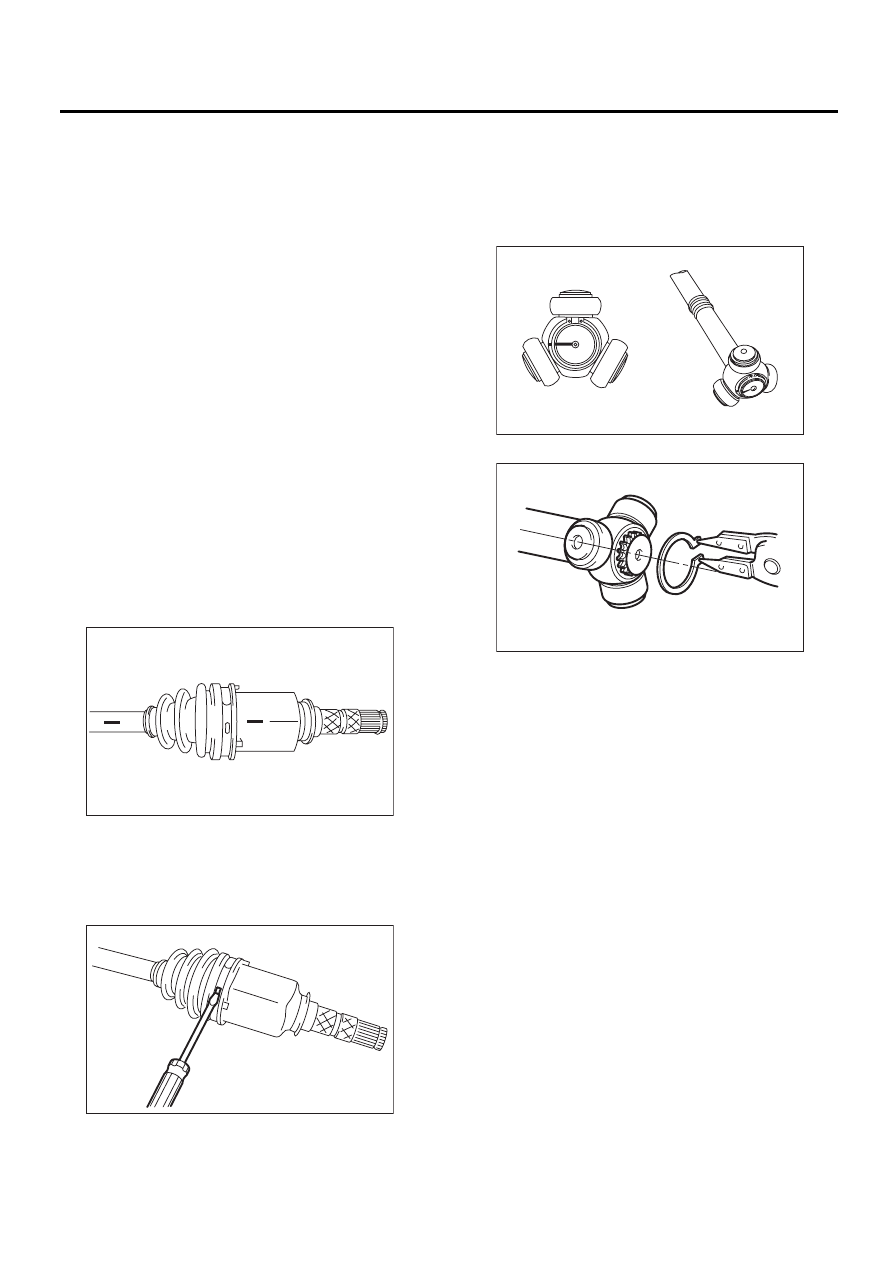

C: РАЗБОРКА

1) Нанесите метки совмещения на вал и наруж-
ную обойму.

2) Снимите хомут пылезащитного чехла и пы-
лезащитный чехол шарнира AARi.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить пы-
лезащитный чехол.

3) Снимите с узла вала наружную обойму шар-
нира AARi.

4) Сотрите консистентную смазку.

ОСТОРОЖНО:
Эта консистентная смазка представляет со-
бой специальный вид смазки. Не смешивай-
те ее с другой смазкой.
5) Нанесите отметки на цапфу и вал.

6) Снимите стопорное кольцо и цапфу.

ОСТОРОЖНО:
Обязательно оберните шлицы вала винило-
вой лентой, чтобы защитить пылезащитный
чехол от царапин.
7) Снимите пылезащитный чехол шарнира
AARi.
8) Установите ведущий вал между деревянны-
ми блоками и закрепите его с помощью тисков.

ОСТОРОЖНО:
Не устанавливайте ведущий вал непосредс-
твенно в тиски. Обязательно используйте
деревянные блоки.

DS-00106

DS-00107

DS-00110

DS-00111

DS-36

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

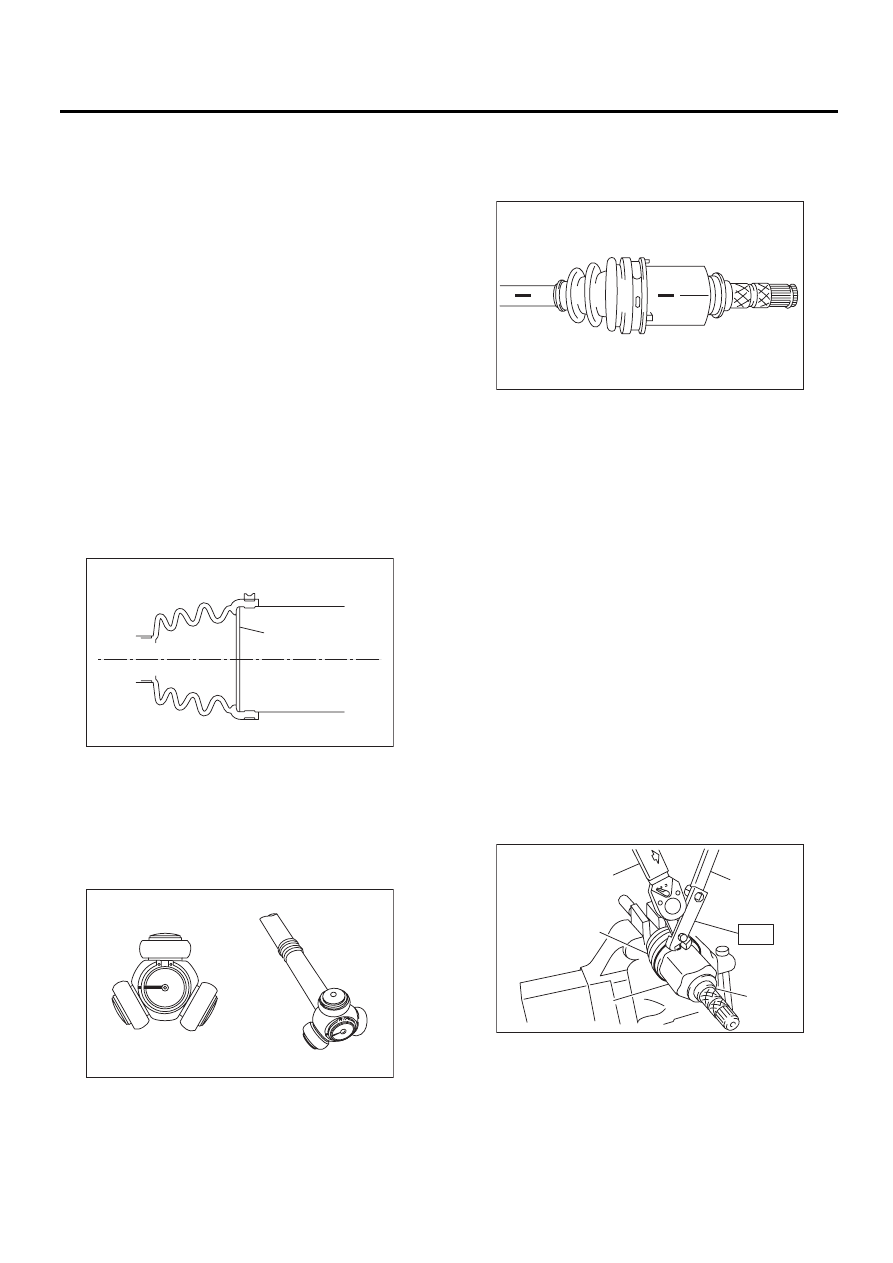

D: СБОРКА

ПРИМЕЧАНИЕ:
Используйте смазку предусмотренного типа.

Со стороны шарнира AC:

Olistamoly (Деталь № 28395SA030)

Со стороны шарнира AARi:

ONE LOUVER C (Деталь № 28395SA020)

1) Установите пылезащитный чехол шарнира
АС и малый хомут пылезащитного чехла на сто-
роне вала с шарниром AC.

ОСТОРОЖНО:
Обязательно оберните шлицы вала винило-
вой лентой, чтобы защитить пылезащитный
чехол от царапин.
2) Поместите ведущий вал между деревянны-
ми блоками и закрепите его с помощью тисков.

ОСТОРОЖНО:
Не устанавливайте ведущий вал непосредс-
твенно в тиски. Обязательно используйте
деревянные блоки.
3) Проверьте положение держателя.

4) Проденьте пылезащитный чехол шарнира
AARi и держатель через вал и установите по
центру.
5) Совместите метки совмещения и установите
цапфу на вал.

6) Заполните внутреннюю часть наружной
обоймы шарнира AARi 100 – 110 г (3,53 –
3,88 унции) консистентной смазки предусмот-
ренного типа.

7) Нанесите тонкий слой смазки предусмотрен-
ного типа на свободное кольцо и цапфу.
8) Совместите метки совмещения на валу и на-
ружной обойме и установите наружную обойму.

9) Нанесите на всю внутреннюю поверхность
пылезащитного чехла ровный слой консистент-
ной смазки предусмотренного типа в количест-
ве 30—40 г (1,06 — 1,41 унции).
10) Установите пылезащитный чехол шарнира
AARi, следя за тем, чтобы не перекрутить его.

ОСТОРОЖНО:
• Внутреннюю поверхность большей части
пылезащитного чехла шарнира AARi и ка-
навку пылезащитного чехла необходимо
очистить от смазки или других инородных
материалов.
• При установке пылезащитного чехла шар-
нира AARi расположите наружную обойму
шарнира AARi по центру хода.
11) Установите новый большой хомут пылеза-
щитного чехла и малый хомут пылезащитного
чехла в предусмотренные места.
12) Затяните хомуты пылезащитного чехла, ис-
пользуя специальный инструмент, торцевой
ключ с шарнирной рукояткой.
ST

28099AC000 ПЛОСКОГУБЦЫ ДЛЯ ХО-

МУТА ПЫЛЕЗАЩИТНОГО
ЧЕХЛА

(1) Держатель

DS-00018

(1)

DS-00110

(A) Больший хомут пылезащитного чехла
(B) Пылезащитный чехол

(C) Торцевой ключ
(D) Шарнирная рукоятка

(E) Шарнир AARi

DS-00106

DS-00120

ST

(A)

(B)

(C)

(D)

(E)

ONL

Y

DS-37

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

Зазор в обжатой части хомута пылезащитно-
го чехла.

Большой хомут пылезащитного чехла

не более 1 мм (0,04 дюйма)

Малый хомут пылезащитного чехла

не более 1 мм (0,04 дюйма)

13) Несколько раз выдвиньте и втяните шар-
нир AARi, чтобы обеспечить равномерное рас-
пределение смазки.

E: ПРОВЕРКА

Проверьте снятые детали на предмет повреж-
дений, износа, коррозии и т.д. При наличии не-
исправности, отремонтируйте или замените.
1) Шарнир AARi
Проверьте на предмет заклинивания, корро-
зии, повреждения и чрезмерного люфта.
2) Вал
Проверьте на предмет чрезмерного изгиба,
скручивания, повреждения и износа.
3) Шарнир AC
Проверьте на предмет заклинивания, корро-
зии, повреждения и чрезмерного люфта.
4) Пылезащитный чехол
Проверьте на предмет износа, коробления,
разрывов и царапин.
5) Смазочный материал
Проверьте на изменение цвета и текучесть.

DS-38

Задний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

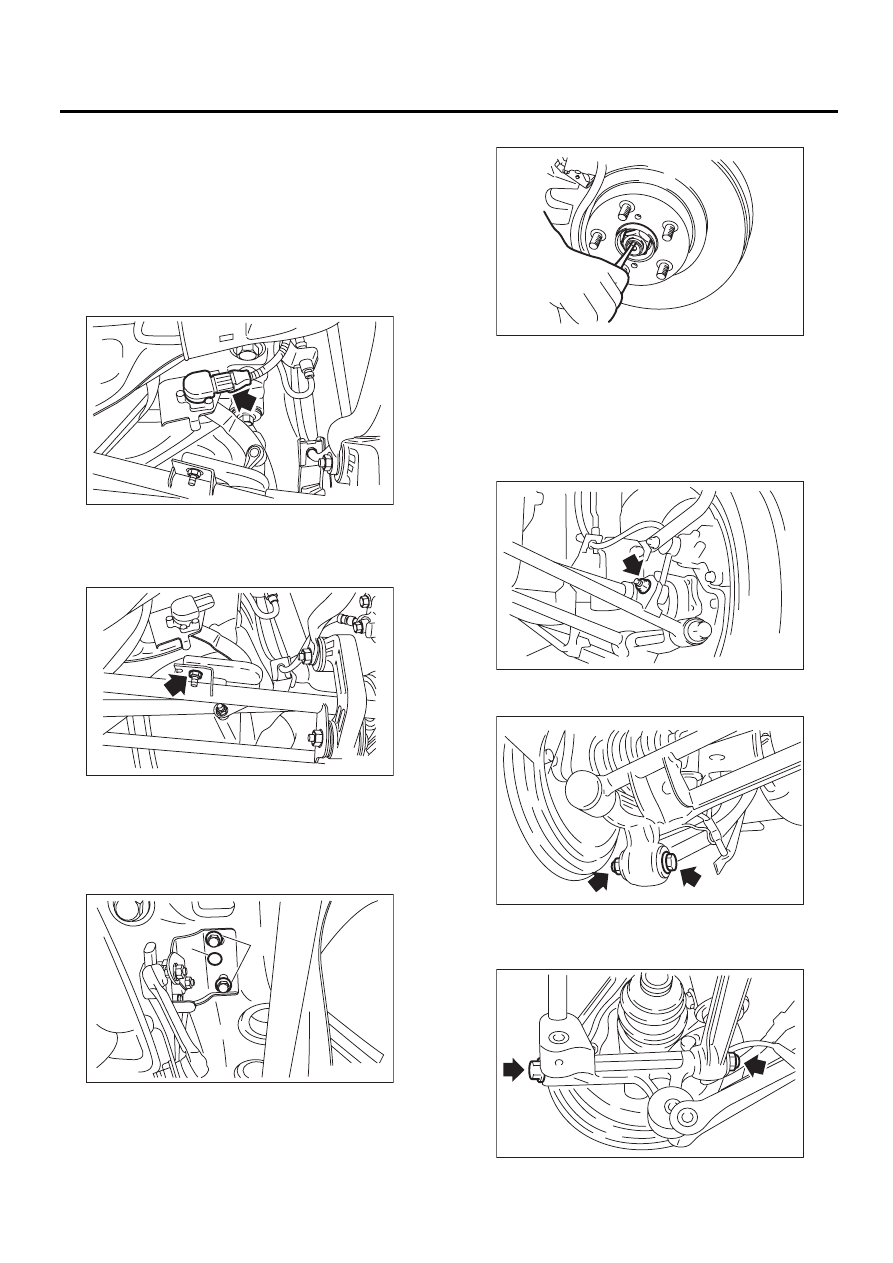

6. Задний ведущий вал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль на подъемнике и
снимите задние колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (Модель с лампами фар вы-
сокой интенсивности свечения, только правая
сторона)

4) Снимите гайки, скрепляющие поперечную
тягу и кронштейн заднего датчика высоты ав-
томобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

5) Снимите болт (А) и зажим (В) крепления
кронштейна заднего датчика высоты автомо-
биля на поперечной балке, затем снимите узел
заднего датчика высоты автомобиля. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

6) Выпрямите язычок гайки полуоси.

7) При включенном стояночном тормозе сними-
те гайку полуоси с помощью торцевого ключа.

ОСТОРОЖНО:
Снимайте гайку полуоси в условиях отсутс-
твия нагрузки на полуось. В противном слу-
чае, можно повредить подшипники колеса.
8) Снимите тягу заднего стабилизатора.

9) Снимите болты крепления продольного ры-
чага на основании задней ступицы.

10) Снимите болты крепления передней и за-
дней поперечной тяги на основании задней сту-
пицы.

RS-00224

RS-00225

(A)

(B)

RS-00226

DS-00038

RS-00010

DS-00066

DS-00067
