Subaru Forester (2008 год). Руководство - часть 555





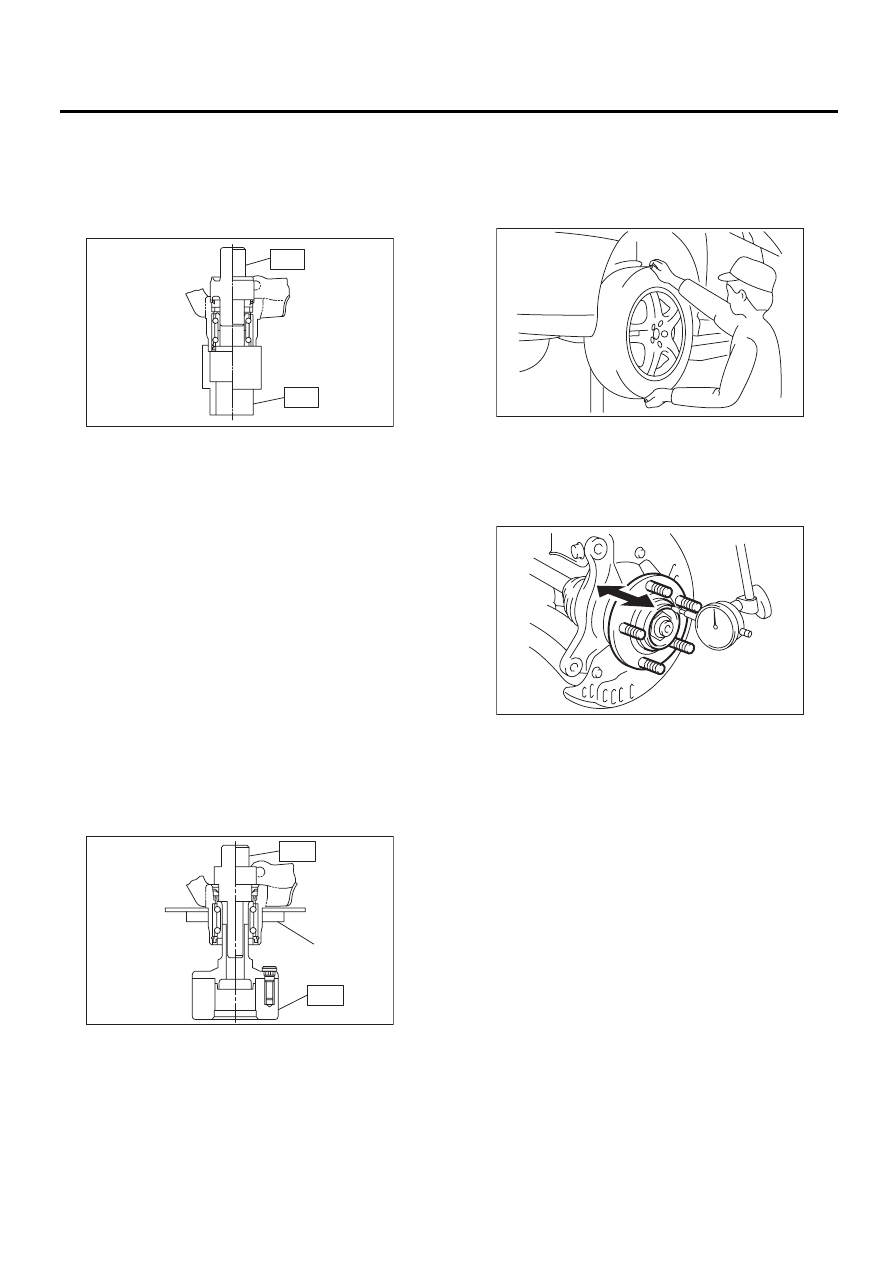

DS-31

Задняя полуось

СИСТЕМА ВЕДУЩИХ ВАЛОВ

8) Используя специальные инструменты ST1 и
ST2, установите уплотнение ступицы.
ST1

927430000

СТЕНД ОСНОВАНИЯ ЗА-
ДНЕЙ СТУПИЦЫ

ST2

927460000

УСТРОЙСТВО ДЛЯ УСТА-
НОВКИ САЛЬНИКА

9) Нанесите достаточное количество смазки
на кромку сальника.

Смазка:

SHELL 6459N

ПРИМЕЧАНИЕ:
Если указанная смазка не имеется в наличии,
удалите смазку подшипника и нанесите смазку
Auto Rex A вместо нее.

ОСТОРОЖНО:
Не смешивайте разные виды смазочных ма-
териалов.
10) Установите задний щиток на основание за-
дней ступицы.

Момент затяжки:

52 Нм (5,3 кгс-м, 38,3 фунт-сила-фут)

11) Используя специальные инструменты ST1 и
ST2, запрессуйте подшипник в ступицу.
ST1

927080000

СТЕНД СТУПИЦЫ

ST2

927450000

УСТРОЙСТВО ДЛЯ УСТА-
НОВКИ СТУПИЦЫ

E: ПРОВЕРКА

1) Перемещая заднее колесо рукой вверх и
вниз, убедитесь в том, что в подшипнике от-
сутствует люфт, и проверьте плавность враще-
ния колеса.

2) Проверьте осевой люфт с помощью циферб-
латного индикатора. Если люфт превышает
норму, замените подшипник ступицы.

Нормативный предел:

Максимум: 0,05 мм (0,0020 дюйма)

(1) Задний щиток

DS-00098

ST2

ST1

ST2

ST1

(1)

DS-00169

DS-00183

DS-00062

DS-32

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

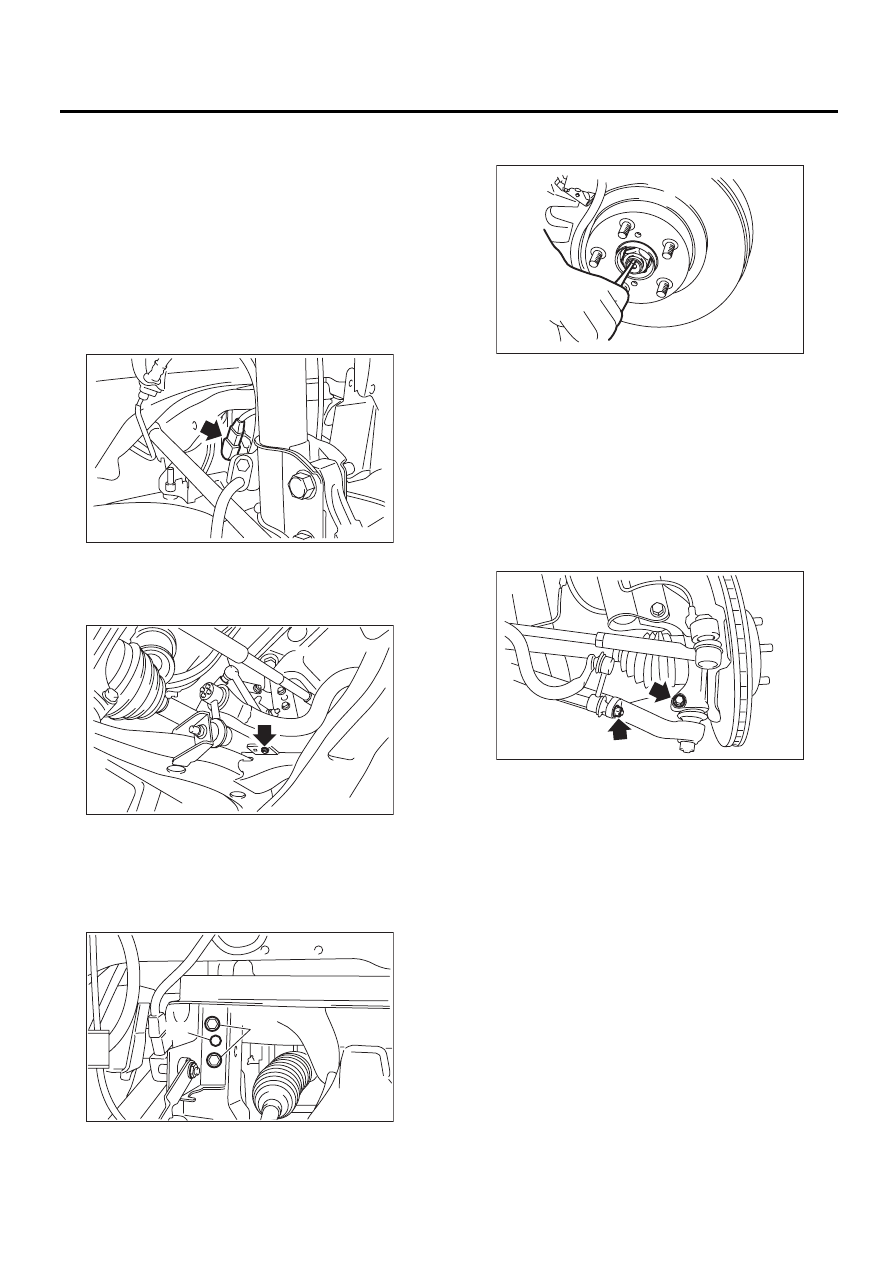

5. Передний ведущий вал

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Слейте трансмиссионное масло. (Модель МТ)
4) Слейте масло дифференциала. (Модель AT)
5) Отсоедините разъем от переднего датчика
высоты автомобиля. (Модель с лампами фар
высокой интенсивности свечения, только пра-
вая сторона)

6) Снимите гайки, скрепляющие передний ры-
чаг и кронштейн переднего датчика высоты ав-
томобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

7) Снимите болт (А) и зажим (В), скрепляющие
переднюю поперечную балку и кронштейн пе-
реднего датчика высоты автомобиля, затем
снимите узел переднего датчика высоты авто-
мобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

8) Поднимите зачеканенную часть гайки полу-
оси.

9) Нажмите на педаль тормоза и снимите гайку
полуоси, используя торцовый ключ.

ОСТОРОЖНО:
Снимайте гайку полуоси в условиях отсутс-
твия нагрузки на полуось. В противном слу-
чае, можно повредить подшипники колеса.
10) Снимите тягу переднего стабилизатора с
переднего рычага.
11) Снимите болт крепления шарового шарни-
ра. Снимите передний рычаг с переднего пово-
ротного рычага.

12) Извлеките передний ведущий вал из пере-
дней полуоси. Если это затруднительно, ис-
пользуйте специальные инструменты ST1 и
ST2.
ST1

926470000

СЪЕМНИК ПОЛУОСИ

ST2

28099PA110 ДИСК СЪЕМНИКА ПОЛУ-

ОСИ

ОСТОРОЖНО:
• Не допускайте ударов молотком по веду-
щему валу при его снятии.
• Старайтесь не повредить сальник или за-
дающее кольцо сигнала скорости колеса.

FS-00234

FS-00219

FS-00221

(A)

(B)

DS-00038

FS-00026

DS-33

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

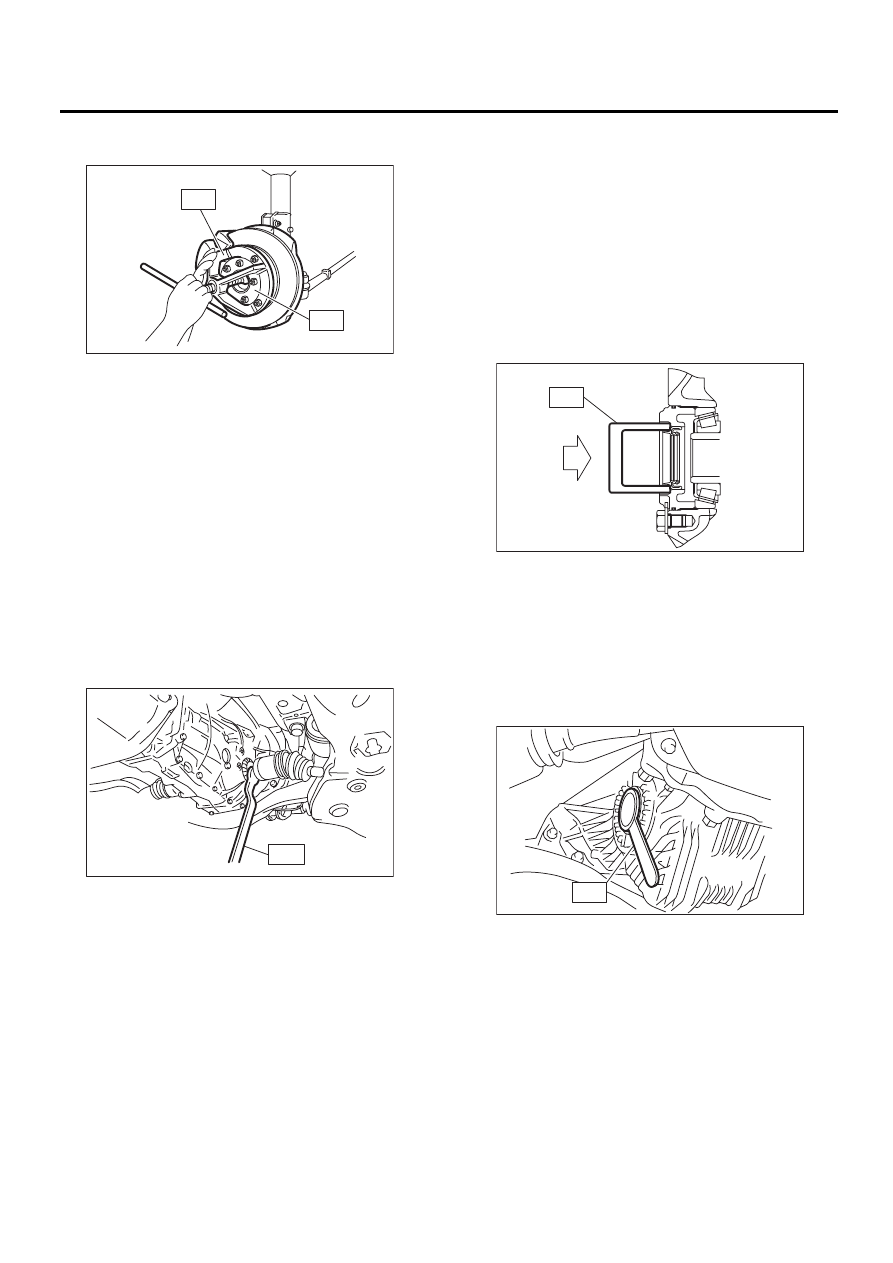

• При замене переднего ведущего вала за-
мените также внутренний сальник.

13) Используя специальный инструмент, сни-
мите передний ведущий вал с трансмиссии.
ST

28399SA000

СЪЕМНИК ВЕДУЩЕГО
ВАЛА

ПРИМЕЧАНИЕ:
• Направление усилия специального инстру-
мента зависит от типа установленной транс-
миссии.
• Для модели АТ используйте специальный
инструмент с пометкой "АТ", выштампованной
на стороне, обращенной к трансмиссии. Для
модели МТ используйте специальный инстру-
мент с пометкой "МТ", выштампованной на
стороне, обращенной к трансмиссии.

ОСТОРОЖНО:
Специальный инструмент не должен ка-
саться области держателя.

В: УСТАНОВКА

1) С помощью специального инструмента заме-
ните сальник бокового держателя дифферен-
циала на новый.
ST

18675AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ БОКОВОГО
САЛЬНИКА ДИФФЕРЕНЦИ-
АЛА

ОСТОРОЖНО:
После снятия ведущего вала обязательно
заменяйте сальник бокового держателя
дифференциала на новый.

2) Вставьте передний ведущий вал в пере-
днюю полуось.
3) Наживите гайку полуоси.
4) С помощью специального инструмента уста-
новите передний ведущий вал на трансмиссию,
обеспечивая при этом защиту сальника боко-
вого держателя дифференциала.
ST

28399SA010

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

5) Установите шаровой шарнир на переднюю
полуось.

Момент затяжки:

50 Нм (5,1 кгс-м, 37 фунт-сила-фут)

DS-00040

ST2

ST1

MT-00080

S T

MT-00103

ST

AT-00110

ST

DS-34

Передний ведущий вал

СИСТЕМА ВЕДУЩИХ ВАЛОВ

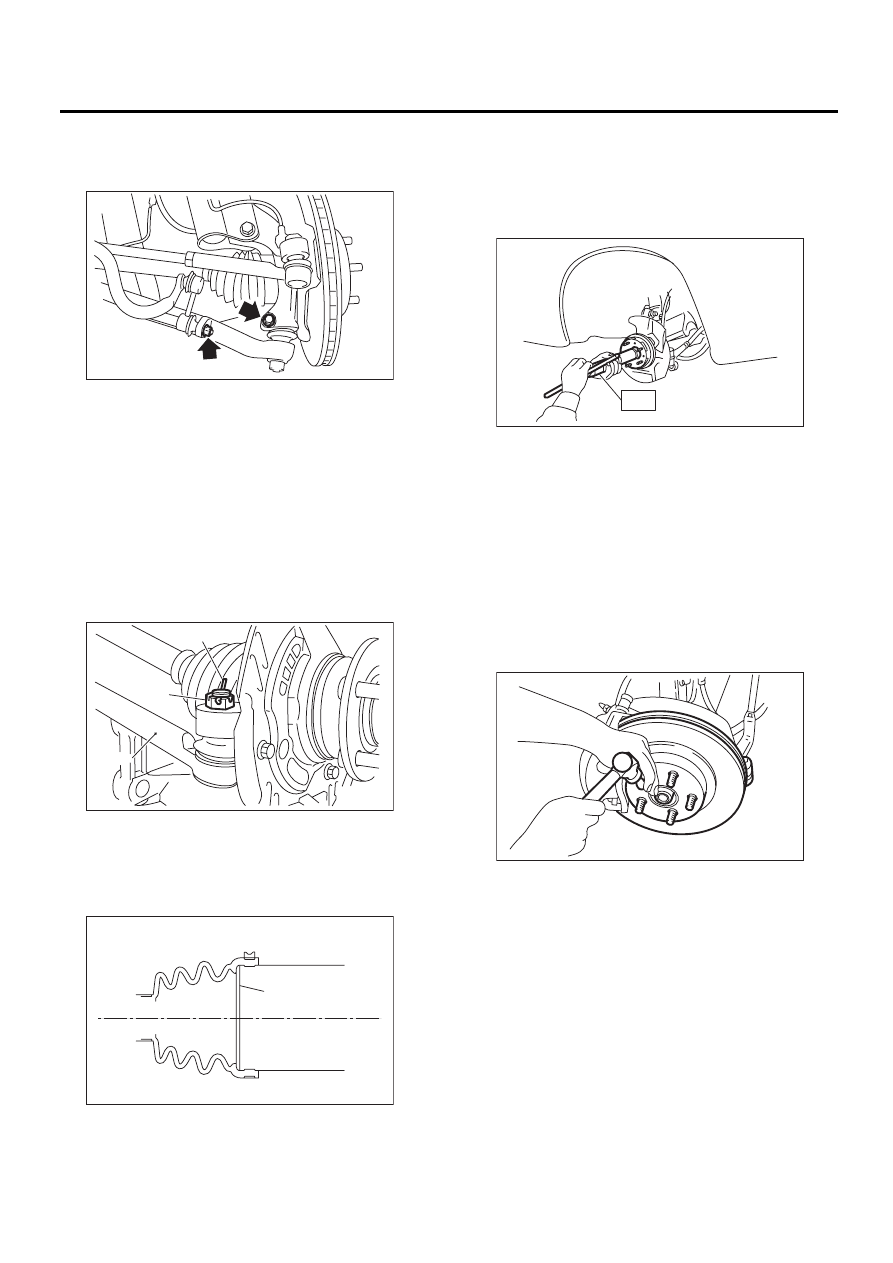

6) Установите тягу стабилизатора.

Момент затяжки:

45 Нм (4,6 кгс-м, 33 фунт-сила-фут)

7) Установите наконечник рулевой тяги.

Момент затяжки:

27 Нм (2,75 кгс-м, 19,9 фунт-сила-фут)

ОСТОРОЖНО:
При подсоединении наконечника рулевой
тяги не допускайте ударов по крышке в
нижней части наконечника рулевой тяги.
8) Затяните корончатую гайку с предусмотрен-
ным моментом затяжки, а затем еще в преде-
лах 60° до совмещения отверстия под шпильку
с пазом в гайке. Загните шпильку, чтобы закон-
трить гайку.

9) Проверьте, не сдвинулся ли держатель шар-
нира AARi с предусмотренного для него места.

10) Используя специальные инструменты ST1 и
ST2, установите передний ведущий вал в пре-
дусмотренном положении.
ST1

922431000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ ПОЛУОСИ

ST2

927390000

АДАПТЕР

11) Нажимая на педаль тормоза, затяните но-
вую гайку полуоси с предусмотренным момен-
том.

Момент затяжки:

220 Нм (22,4 кгс-м, 162 фунт-сила-фут)

ОСТОРОЖНО:
Обязательно затяните гайку полуоси с пре-
дусмотренным моментом затяжки. Не пере-
тягивайте гайку, так как это может повре-
дить подшипник колеса.
12) После затяжки гайки полуоси надежно за-
контрите ее.

13) Установите кронштейн переднего датчика
высоты автомобиля на передней поперечной
балке при помощи болтов и зажимов. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

14) Установите кронштейн переднего датчика
высоты автомобиля на переднем рычаге. (Мо-
дель с лампами фар высокой интенсивности
свечения, только правая сторона)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

(A) Разводной шплинт
(B) Корончатая гайка

(C) Наконечник тяги

(1) Держатель

FS-00026

DS-00042

(C)

(B)

(A)

DS-00018

(1)

DS-00104

ST

DS-00048
