Subaru Forester (2008 год). Руководство - часть 530





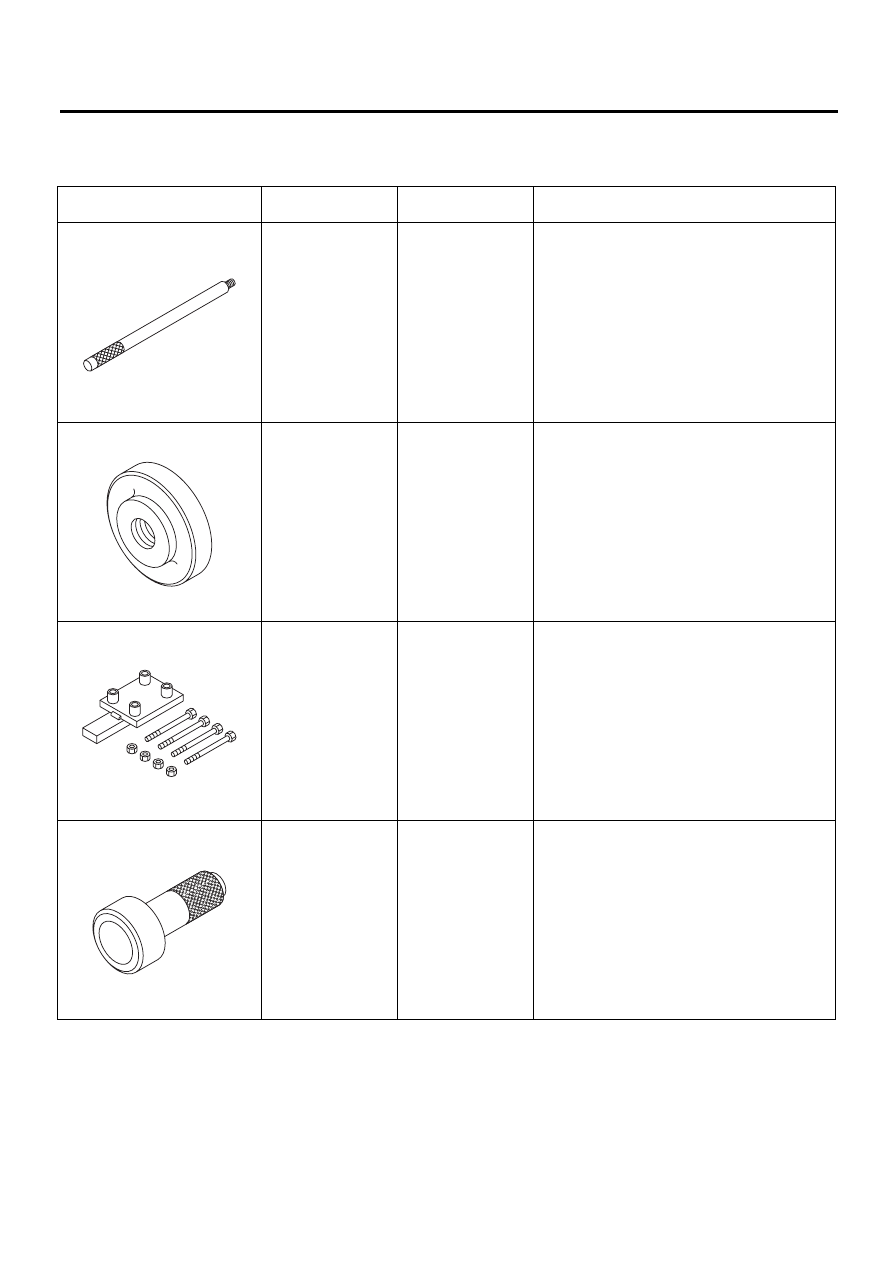

DI-11

Общие сведения

ДИФФЕРЕНЦИАЛЫ

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

398477701

РУКОЯТКА

Используется для установки переднего и
заднего конических подшипников.

398477702

ОПРАВКА

• Используется для запрессовки обоймы
подшипника картера дифференциала (пе-
реднего). (Тип T)
• Используется для запрессовки обоймы
подшипника картера дифференциала (зад-
него). (Тип VA)
• Используется для запрессовки обоймы бо-
кового подшипника. (Тип VA)

398217700

УСТАНОВОЧНЫЙ
НАБОР

Стенд для разборки и сборки картера задне-
го дифференциала.

498447120

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки переднего саль-
ника.

ST-398477701

ST-398477702

ST-398217700

ST-498447120

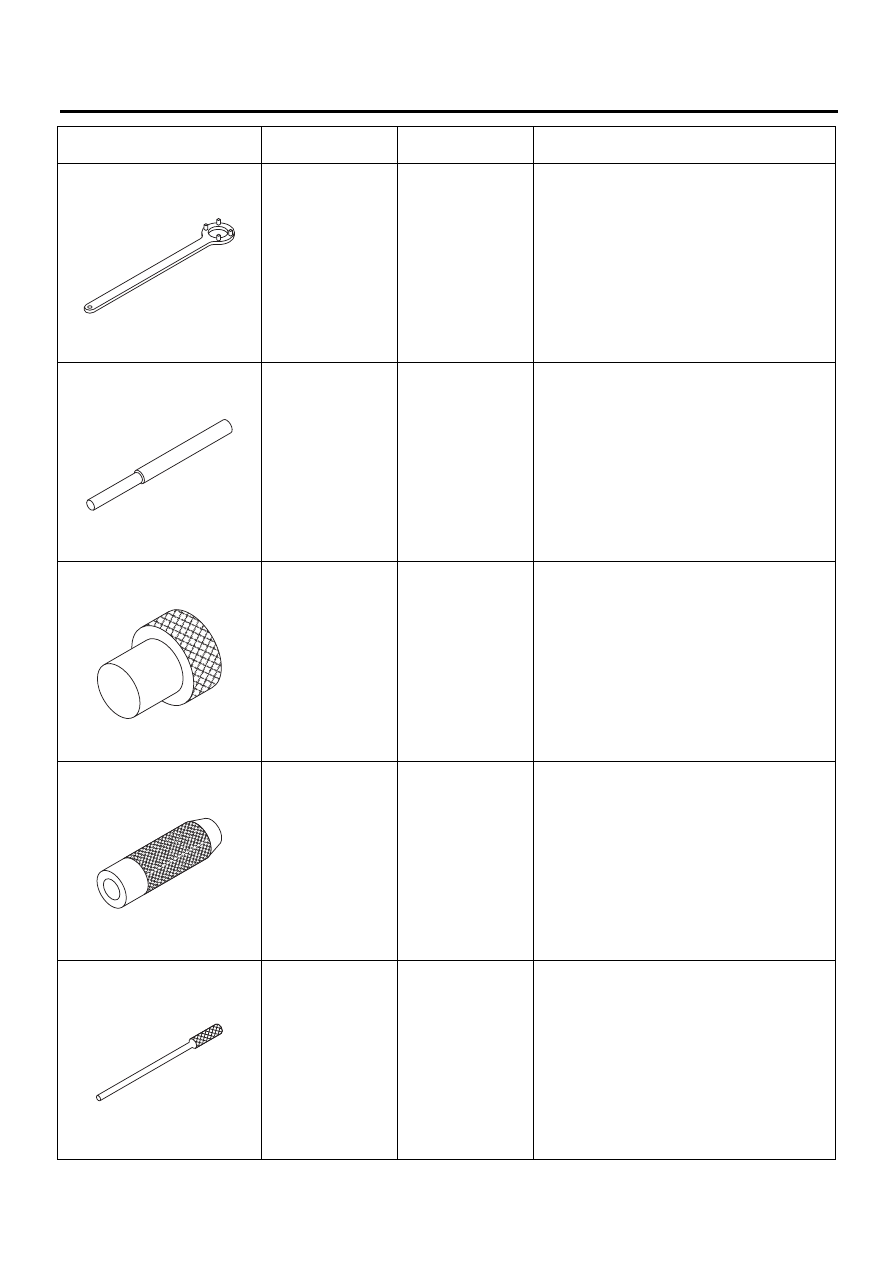

DI-12

Общие сведения

ДИФФЕРЕНЦИАЛЫ

498427200

КЛЮЧ ФЛАНЦА

Используется для предотвращения враще-
ния соединительного фланца при снятии и за-
тяжке самоконтрящейся гайки.

398467700

ОПРАВКА

Используется для снятия шестерни, направ-
ляющего подшипника и переднего коничес-
кого подшипника.

399780104

ГРУЗ

Используется для установки переднего кони-
ческого подшипника и соединительного
фланца направляющего подшипника.

899580100

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для запрессовки переднего ко-
нического подшипника и направляющего
подшипника.

899904100

СЪЕМНИК ПРЯ-
МОГО ШТИФТА

Используется для извлечения стопорного
штифта оси сателлитов дифференциала.

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-498427200

ST-398467700

ST-399780104

ST-899580100

ST-899904100

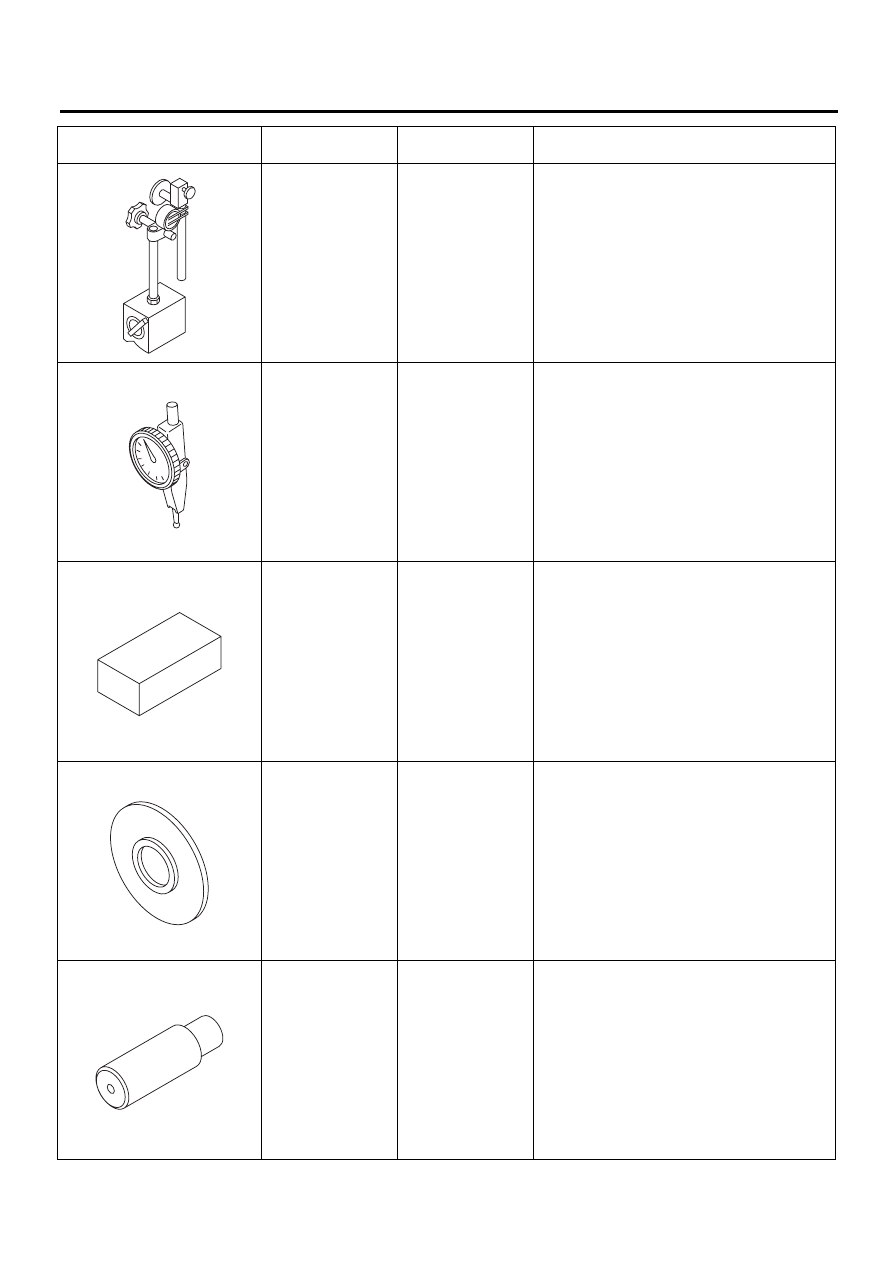

DI-13

Общие сведения

ДИФФЕРЕНЦИАЛЫ

498247001

МАГНИТНАЯ ПОД-
СТАВКА

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной ведомой шестерней.
• Используется вместе с ЦИФЕРБЛАТНЫМ
ИНДИКАТОРОМ (498247100).

498247100

ЦИФЕРБЛАТНЫЙ
ИНДИКАТОР

• Используется для измерения зазора между
полуосевой и ведущей шестернями, а также
гипоидной ведомой шестерней.
• Используется вместе с МАГНИТНОЙ ПОД-
СТАВКОЙ (498247001).

398507704

БЛОК

Используется для регулировки высоты и
предварительного натяга ведущей шестерни.

398177700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

• Используется для установки заднего кони-
ческого подшипника.
• Для типа Т

398457700

УСТАНОВОЧНЫЙ
НАБОР

• Используется для снятия держателя боко-
вого подшипника.
• Для типа Т

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-498247001

ST-498247100

ST-398507704

ST-398177700

ST-398457700

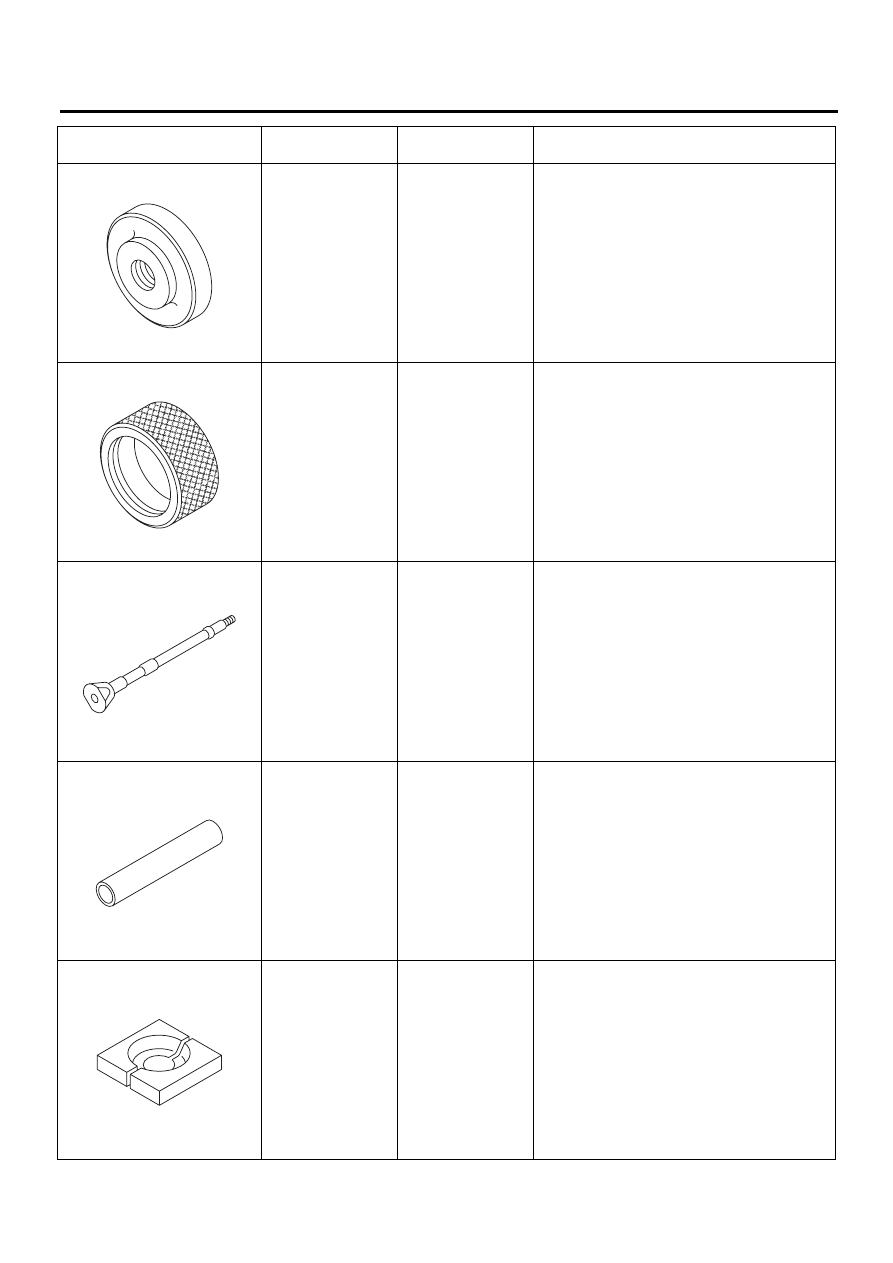

DI-14

Общие сведения

ДИФФЕРЕНЦИАЛЫ

398477703

ОПРАВКА 2

• Используется для запрессовки обоймы
подшипника (заднего) картера дифференци-
ала.
• Для типа Т

398437700

ОПРАВКА

• Используется для установки бокового
сальника.
• Для типа Т

398507702

ПРОМЕЖУТОЧ-
НЫЙ ВАЛ

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа Т

398507703

ПРОМЕЖУТОЧ-
НАЯ ВТУЛКА

• Используется для регулировки высоты и
предварительного натяга ведущей шестерни.
• Для типа Т

398517700

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ ЗАМЕНЫ

• Используется для снятия заднего коничес-
кого подшипника.
• Для типа Т

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

ST-398477703

ST-398437700

ST-398507702

ST-398507703

ST-398517700
