RS-17

Поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

5) Переверните поперечную тягу обратной сто-
роной. Нажмите плунжер специального инстру-
мента в направлении, противоположном тому,
что указывалось в предыдущей процедуре, по-
ка втулка не встанет на предусмотренное мес-
то в поперечной тяге.

E: ПРОВЕРКА

Визуально проверьте поперечную тягу на пред-
мет повреждения и деформации.

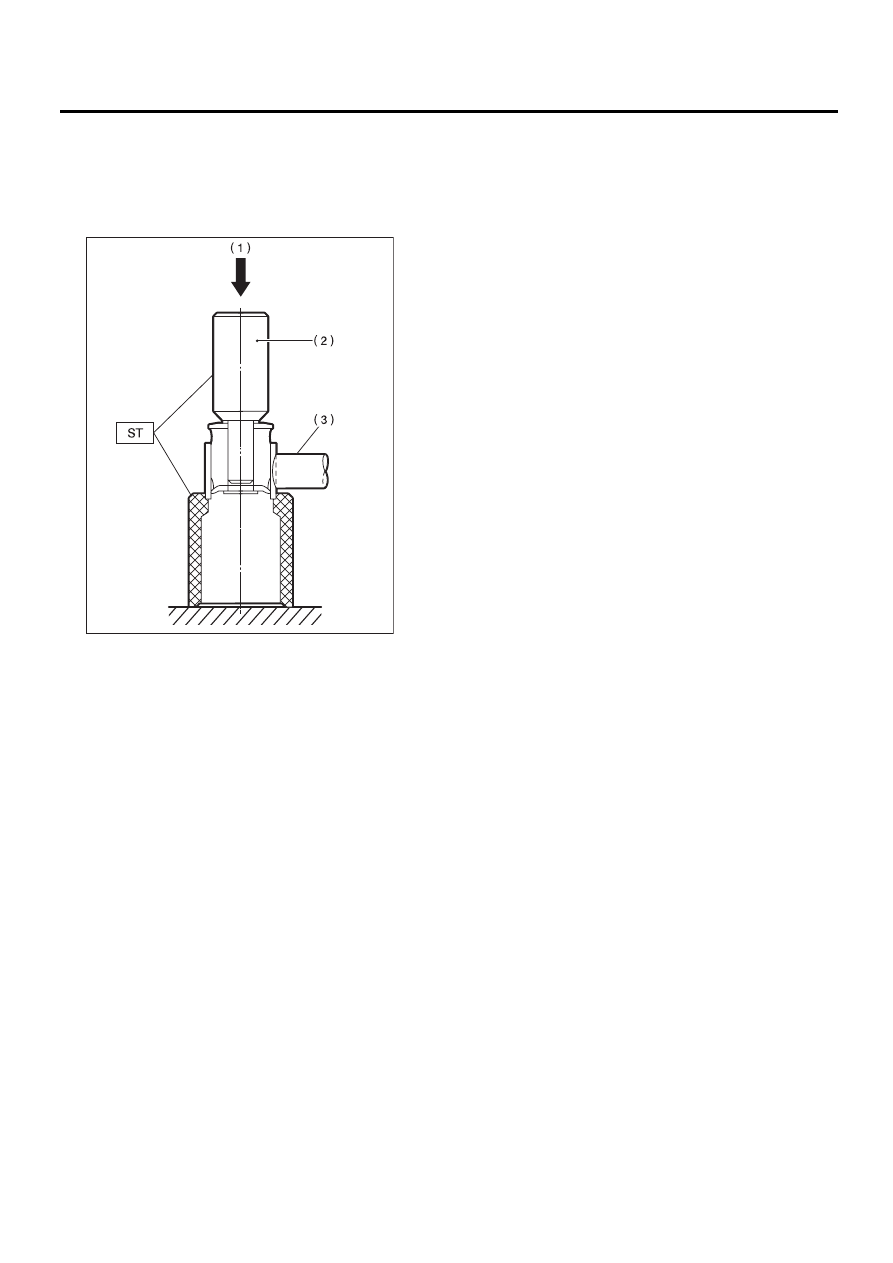

(1) Нажать

(2) Плунжер

(3) Поперечная тяга

RS-00032

RS-18

Задняя поперечная балка

ЗАДНЯЯ ПОДВЕСКА

7. Задняя поперечная балка

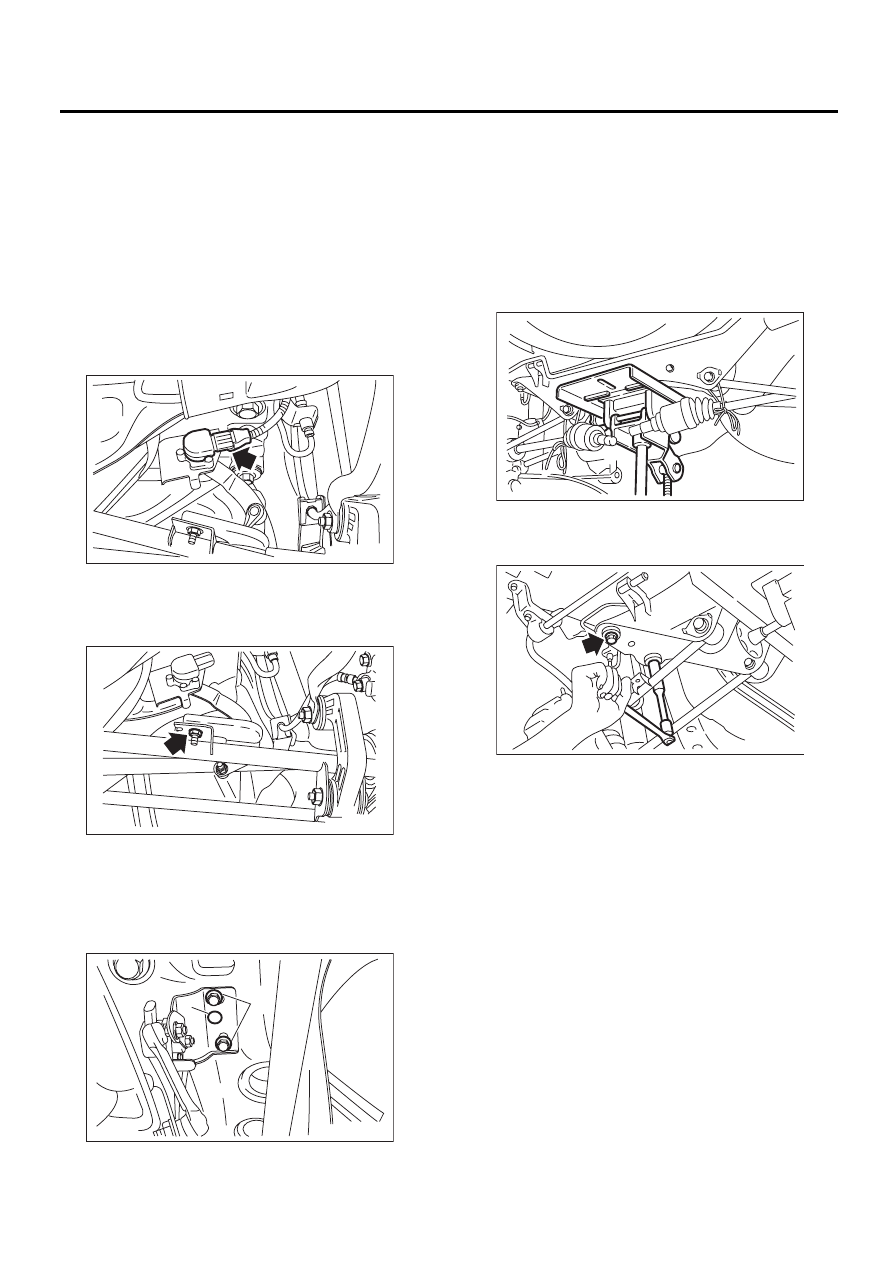

A: СНЯТИЕ

ОСТОРОЖНО:
Не натягивайте слишком сильно жгут прово-
дов датчика скорости колеса системы АВS.
1) Отсоедините провод массы от аккумулятора.
2) Ослабьте гайки колес. Поднимите автомо-
биль на подъемнике и снимите колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (Модель с лампами фар вы-
сокой интенсивности свечения, только правая
сторона)

4) Снимите гайки крепления поперечной тягу и
кронштейна заднего датчика высоты автомо-
биля. (Модель с лампами фар высокой интен-
сивности свечения, только правая сторона)

5) Снимите болт (А) и зажим (В) крепления
кронштейна заднего датчика высоты автомо-
биля на поперечной балке, затем снимите узел
заднего датчика высоты автомобиля. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

6) Отделите переднюю выхлопную трубу от за-
дней выхлопной трубы.
7) Снимите заднюю выхлопную трубу и глуши-
тель.
8) Снимите задний дифференциал.
<См. DI-23, СНЯТИЕ, Задний дифференциал
(тип T).> или <См.
DI-40, СНЯТИЕ, Задний диф-
ференциал (тип VA).>
9) Установите трансмиссионный домкрат под
заднюю поперечную балку.

10) Снимите болты, крепящие поперечную бал-
ку к кузов автомобиля, и снимите поперечную
балку.

11) Процарапайте метки совмещения на болте
кулачка задней поперечной тяги и поперечной
балке.
12) Ослабив гайки, снимите переднюю и за-
днюю поперечную тягу.

RS-00224

RS-00225

(A)

(B)

RS-00226

RS-00033

RS-00207

RS-19

Задняя поперечная балка

ЗАДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Установите новую самоконтрящуюся гайку.
• При установке регулировочного болта осу-
ществляйте затяжку гайки, одновременно
удерживайте головку болта.
2) Установка заднего дифференциала и мо-
мент затяжки;
<См. DI-24, УСТАНОВКА, Задний дифференци-
ал (тип T).> или <См. DI-40
, СНЯТИЕ, Задний
дифференциал (тип VA).>
3) При установке кронштейна заднего датчика
высоты автомобиля на поперечной тяге и попе-
речной балке, осуществляйте затяжку до сле-
дующих моментов затяжки.

Момент затяжки

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

4) Всегда затягивайте втулки при полном кон-
такте колес с грунтом и в состоянии полной
снаряженной массы автомобиля.
5) Проверьте углы установки колес и при необ-
ходимости отрегулируйте.
6) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (Модель с лампами фар вы-
сокой интенсивности свечения) <См. LI-15,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

C: ПРОВЕРКА

Осмотрите снятые детали на предмет износа и
повреждений. При выявлении дефектов, отре-
монтируйте или замените.

RS-20

Общая таблица диагностики

ЗАДНЯЯ ПОДВЕСКА

8. Общая таблица диагностики

A: ПРОВЕРКА

1. НЕПРАВИЛЬНОЕ ПОЛОЖЕНИЕ АВТОМОБИЛЯ ИЛИ НЕПРАВИЛЬНАЯ ВЫСОТА
КОЛЕСНЫХ АРОК

2. НИЗКИЙ КОМФОРТ В ДВИЖЕНИИ

1) Сильный удар при возвратном ходе
2) Длительное раскачивание автомобиля после переезда неровностей и/или выступов.
3) Сильный удар при амортизации

3. НЕОБЫЧНЫЙ ШУМ

Возможная причина

Способ устранения

(1) Стойкая деформация или повреждение витой пружины

Заменитe.

(2) Жесткая амортизационная стойка или жесткий амортизатор

Заменитe.

(3) Установка стойки или амортизатора непредусмотренного типа Замените узлами и деталями нормативных размеров.

(4) Установка витой пружины непредусмотренного типа

Замените узлами и деталями нормативных размеров.

Возможная причина

Способ устранения

(1) Поврежденная витая пружина

Заменитe.

(2) Чрезмерное давление воздуха в шинах

Отрегулируйте.

(3) Неправильная высота колесных арок

Отрегулируйте или замените витые пружины
на новые.

(4) Неправильная работа амортизационной стойки или амортизатора

Заменитe.

(5) Значительные повреждения или деформация опоры стойки или опо-
ры амортизатора

Заменитe.

(6) Ненормативная длина (максимальная или минимальная) амортиза-
ционной стойки или амортизатора

Замените узлами и деталями нормативных раз-
меров.

(7) Значительные повреждения или деформация втулки

Заменитe.

(8) Значительная деформация или повреждения отбойника в узле стой-
ке или в амортизаторе

Заменитe.

(9) Утечка масла из амортизационной стойки или амортизатора

Заменитe.

Возможная причина

Способ устранения

(1) Износ или повреждение амортизационной стойки

Заменитe.

(2) Износ или повреждение деталей амортизатора

Заменитe.

(3) Ослабление болта крепления тяги подвески

Затяните с указанным моментом затяжки.

(4) Значительные повреждения или деформация втулки

Заменитe.

(5) Ненормативная длина (максимальная или минимальная) амортиза-
ционной стойки или амортизатора

Замените узлами и деталями нормативных
размеров.

(6) Поврежденная витая пружина

Заменитe.

(7) Износ или повреждение шарового шарнира

Заменитe.

(8) Деформация хомута стабилизатора

Заменитe.
