Subaru Forester (2008 год). Руководство - часть 523





RS-13

Задняя стойка

ЗАДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) С помощью новых самоконтрящихся гаек ус-
тановите опору стойки на кузове автомобиля.

Момент затяжки:

20 Нм (2,0 кгс-м, 14,5 фунт-сила-фут)

2) С помощью новых самоконтрящихся гаек ус-
тановите опору стойки на основании задней
ступицы.

Момент затяжки:

200 Нм (20,4 кгс-м, 148 фунт-сила-фут)

3) Закрепите тормозной шланг на нижней час-
ти стойки, затем установите хомут тормозного
шланга.
4) Закрепите кронштейн заднего датчика вы-
соты автомобиля на задней поперечной балке.
(Модель с лампами фар высокой интенсивнос-
ти свечения, только правая сторона)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

5) Закрепите кронштейн заднего датчика вы-
соты автомобиля на поперечной тяге. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

6) Подсоедините разъем к заднему датчику
скорости автомобиля. (Модель с лампами фар
высокой интенсивности свечения, только пра-
вая сторона)
7) Опустите автомобиль и затяните гайки ко-
лес.

Момент затяжки:

90 Нм (9,2 кгс-м, 66 фунт-сила-фут)

8) Установите крышку стойки на внутренней
отделке задней четверти.
9) Присоедините провод массы к аккумулятору.
10) Проверьте углы установки колес и при не-
обходимости отрегулируйте.
11) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (Модель с лампами фар вы-
сокой интенсивности свечения) <См. LI-15,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

C: РАЗБОРКА

Процедура разборки задней стойки описана в
разделе "Передняя стойка". <См. FS-20, РАЗ-
БОРКА, Передняя стойка.>

D: СБОРКА

Процедура сборки описана в разделе “Пере-
дняя стойка”.
<См. FS-21, СБОРКА, Передняя стойка.>

E: ПРОВЕРКА

Процедура проверки описана в разделе “Пере-
дняя стойка”.
<См. FS-22, ПРОВЕРКА, Передняя стойка.>

F: УТИЛИЗАЦИЯ

Процедура утилизации описана в разделе “Пе-
редняя стойка”. <См. FS-22, УТИЛИЗАЦИЯ,
Передняя стойка.>

RS-14

Поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

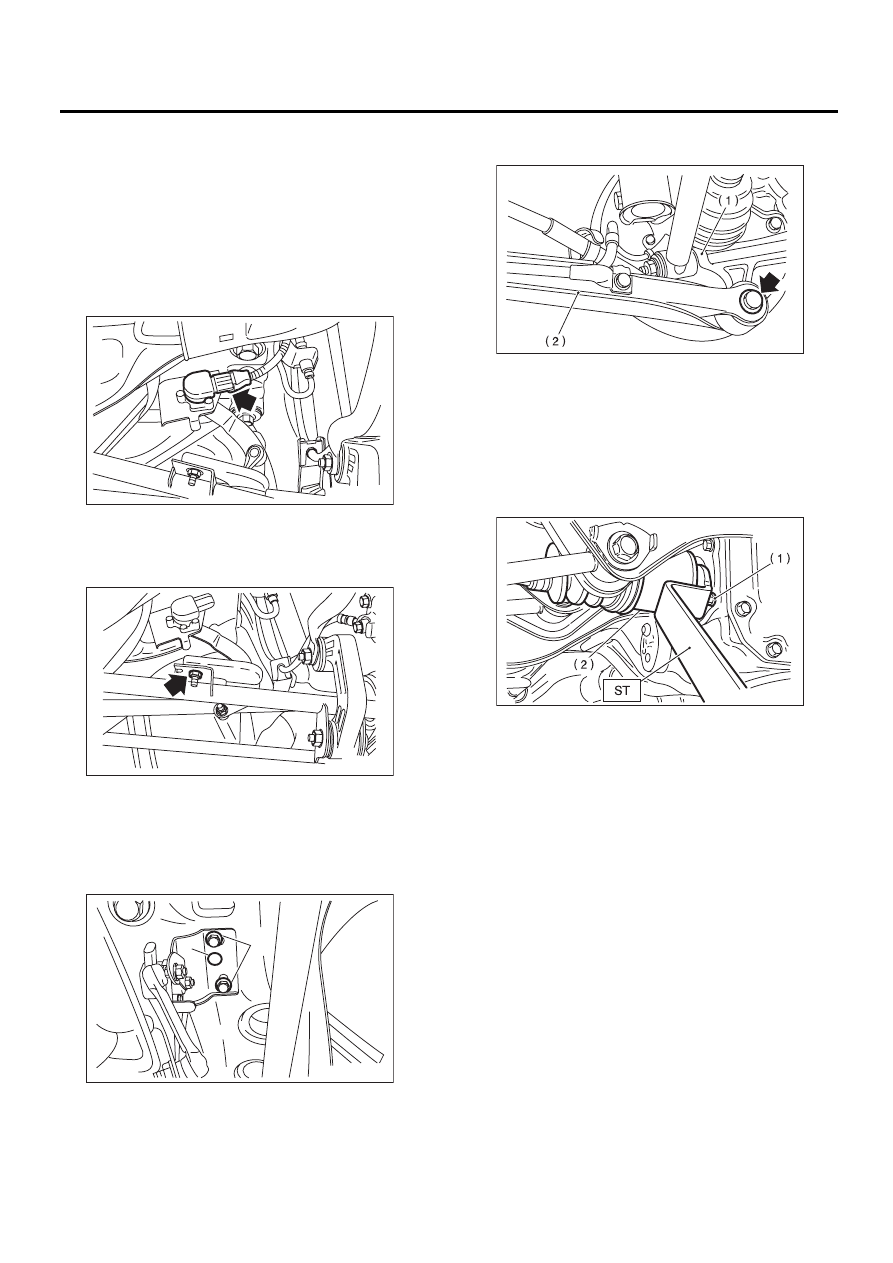

6. Поперечная тяга

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Ослабьте гайки колес. Поднимите автомо-
биль на подъемнике и снимите колеса.
3) Отсоедините разъем от заднего датчика вы-
соты автомобиля. (Модель с лампами фар вы-
сокой интенсивности свечения, только правая
сторона)

4) Снимите гайки крепления поперечной тягу и
кронштейна заднего датчика высоты автомо-
биля. (Модель с лампами фар высокой интен-
сивности свечения, только правая сторона)

5) Снимите болт (А) и зажим (В) крепления
кронштейн заднего датчика высоты автомоби-
ля на поперечной балке, затем снимите узел
заднего датчика высоты автомобиля. (Модель
с лампами фар высокой интенсивности свече-
ния, только правая сторона)

6) Снимите стабилизатор.
7) Снимите жгут проводов датчика скорости
колеса системы ABS с продольного рычага.

8) Снимите болты, крепящие продольный рычаг
на основании задней ступицы.

9) Снимите болты крепления узла поперечной
тяги на основании задней ступицы.
10) Снимите шарнир DOJ с заднего дифферен-
циала с помощью специального инструмента.
ST

28099PA100

СЪЕМНИК

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить бо-
ковой держатель подшипника. При снятии
обязательно используйте в качестве опор-
ных точек для специального инструмента
болты, показанные на рисунке.
11) Процарапайте метки совмещения на регу-
лировочном болте задней поперечной тяги и
поперечной балке.
12) Снимите болты крепления передней и за-
дней поперечной тяги на поперечной балке, а
затем отсоедините поперечную тягу.

ОСТОРОЖНО:
Чтобы ослабить регулировочный болт, обя-
зательно удерживайте головку регулиро-
вочного болта при ослаблении гайки.

RS-00224

RS-00225

(A)

(B)

RS-00226

(1) Основание задней ступицы

(2) Продольный рычаг

(1) Болт

(2) Шарнир DOJ

RS-00024

RS-00025

RS-15

Поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

B: УСТАНОВКА

1) Производите установку в порядке, обратном
порядку снятия. Соблюдайте требования сле-
дующих инструкций.
• Установка шарнира DOJ на дифференциал
<См. DS-39, УСТАНОВКА, Задний ведущий
вал.>.
• Всегда затягивайте втулки при полном кон-
такте колес с грунтом и в состоянии полной
снаряженной массы автомобиля.
• При установке регулировочного болта удер-
живайте его головку на месте и затягивайте
самоконтрящуюся гайку.
• При установке кронштейна заднего датчика
высоты автомобиля на поперечной тяге и попе-
речной балке, осуществляйте затяжку до сле-
дующих моментов затяжки.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

ОСТОРОЖНО:
• Всегда используйте новую самоконтрящу-
юся гайку и стопорное кольцо шарнира DOJ.
• Обязательно используйте специальный
инструмент, чтобы шлицы шарнира DOJ не
повредили боковой сальник.
ST

28099PA090

ЗАЩИТНОЕ ПРИСПОСОБ-
ЛЕНИЕ ДЛЯ САЛЬНИКА

2) Проверьте углы установки колес и при необ-
ходимости отрегулируйте.
3) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (Модель с лампами фар высо-
кой интенсивности свечения) <См. LI-15, ПРО-
ЦЕДУРА, Система автоматической регулировки
уровня светового пучка фар.>

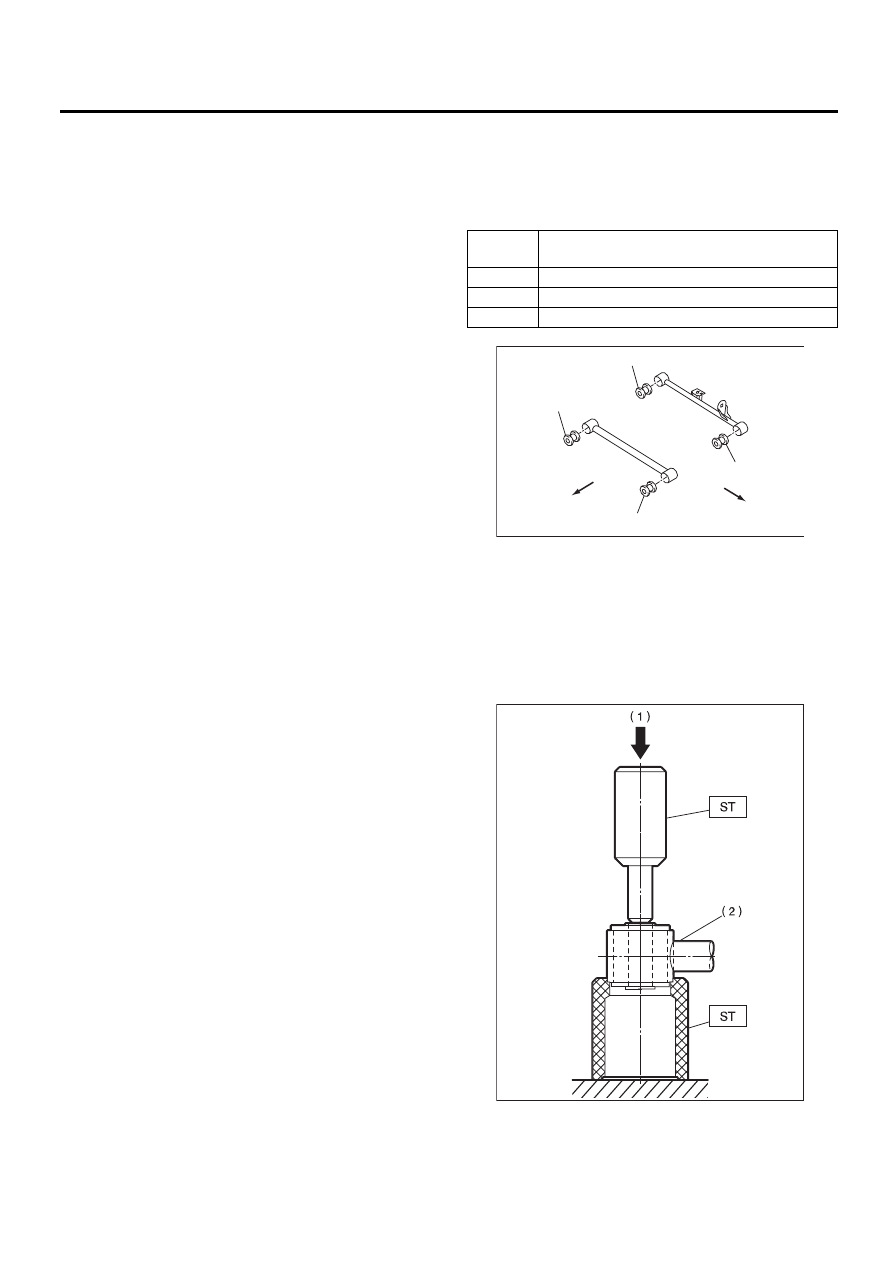

C: РАЗБОРКА

1) Проверьте тип втулки, сверяясь с приведен-
ной ниже таблицей.
2) Выберите специальный инструмент в соот-
ветствии с типом используемых втулок.

3) Выпрессуйте втулку с помощью специально-
го инструмента.

Втулка

Специальный инструмент: КОМПЛЕКТ ПРИ-

СПОСОБЛЕНИЯ ДЛЯ СНЯТИЯ И УСТАНОВКИ

Втулка A

927700000

Втулка B

927690000

Втулка С

927700000

(1) Втулка A

(2) Втулка B

(3) Втулка С

(4) Передняя часть автомобиля

(5) К наружной стороне кузова

(1) Нажать

(2) Поперечная тяга

RS-00206

(1)

(1)

(4)

(5)

(3)

(2)

RS-00029

RS-16

Поперечная тяга

ЗАДНЯЯ ПОДВЕСКА

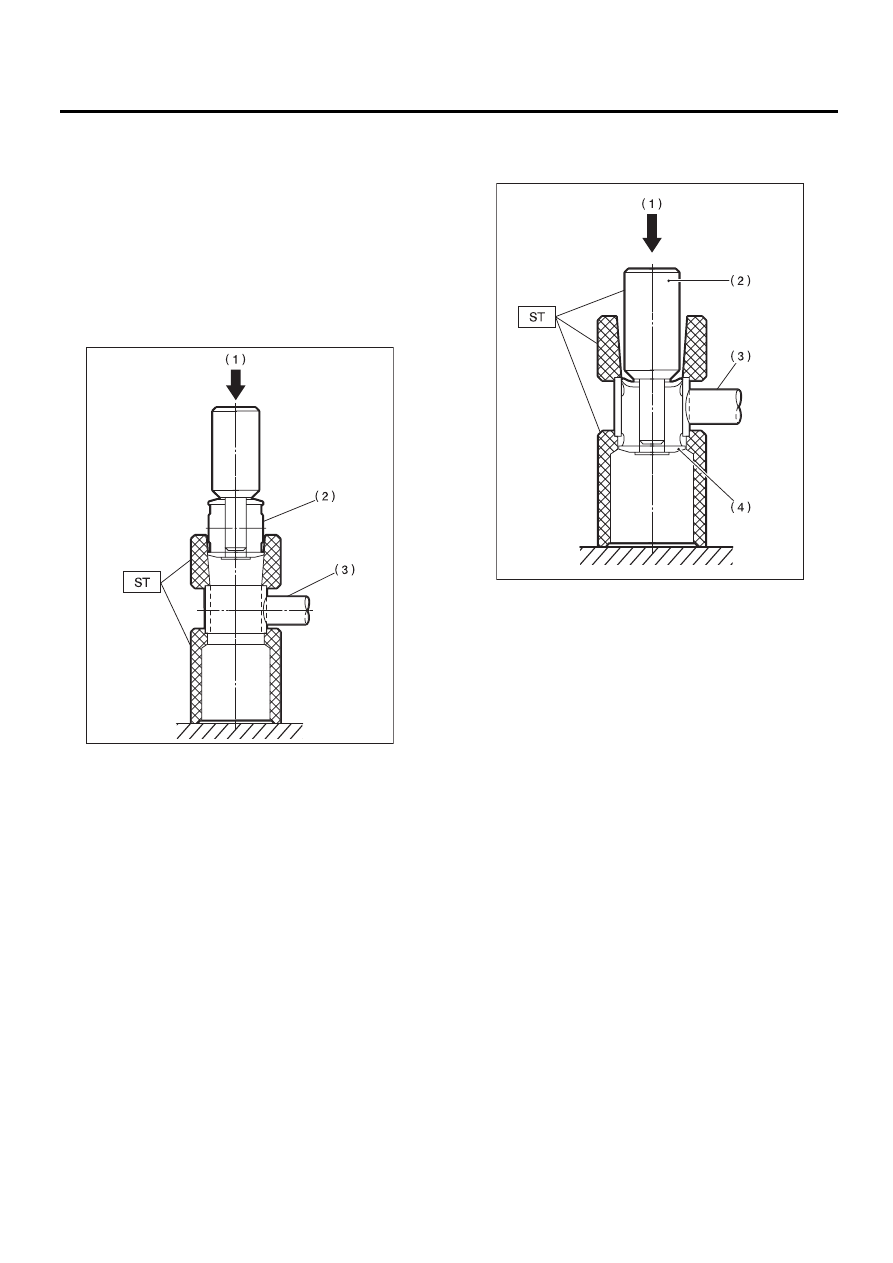

D: СБОРКА

1) Используйте тот же специальный инстру-
мент, который использовался для разборки.
2) Если втулка трудно запрессовывается в по-
перечную тягу, разведите смазку для шин во-
дой и нанесите на внутреннюю поверхность
специального инструмента в качестве смазки.

Предусмотренный смазочный материал:

Смазка для шин TIRE LUBE: Вода = 1: 3

3) Используя специальный инструмент, запрес-
суйте втулку на место.

4) Нажимайте на плунжер до тех пор, пока
фланец втулки не покажется за продольным
рычагом.

(1) Нажать

(2) Втулка

(3) Поперечная тяга

RS-00030

(1) Нажать

(2) Плунжер

(3) Поперечная тяга

(4) Фланец

RS-00031
