Subaru Forester (2008 год). Руководство - часть 517





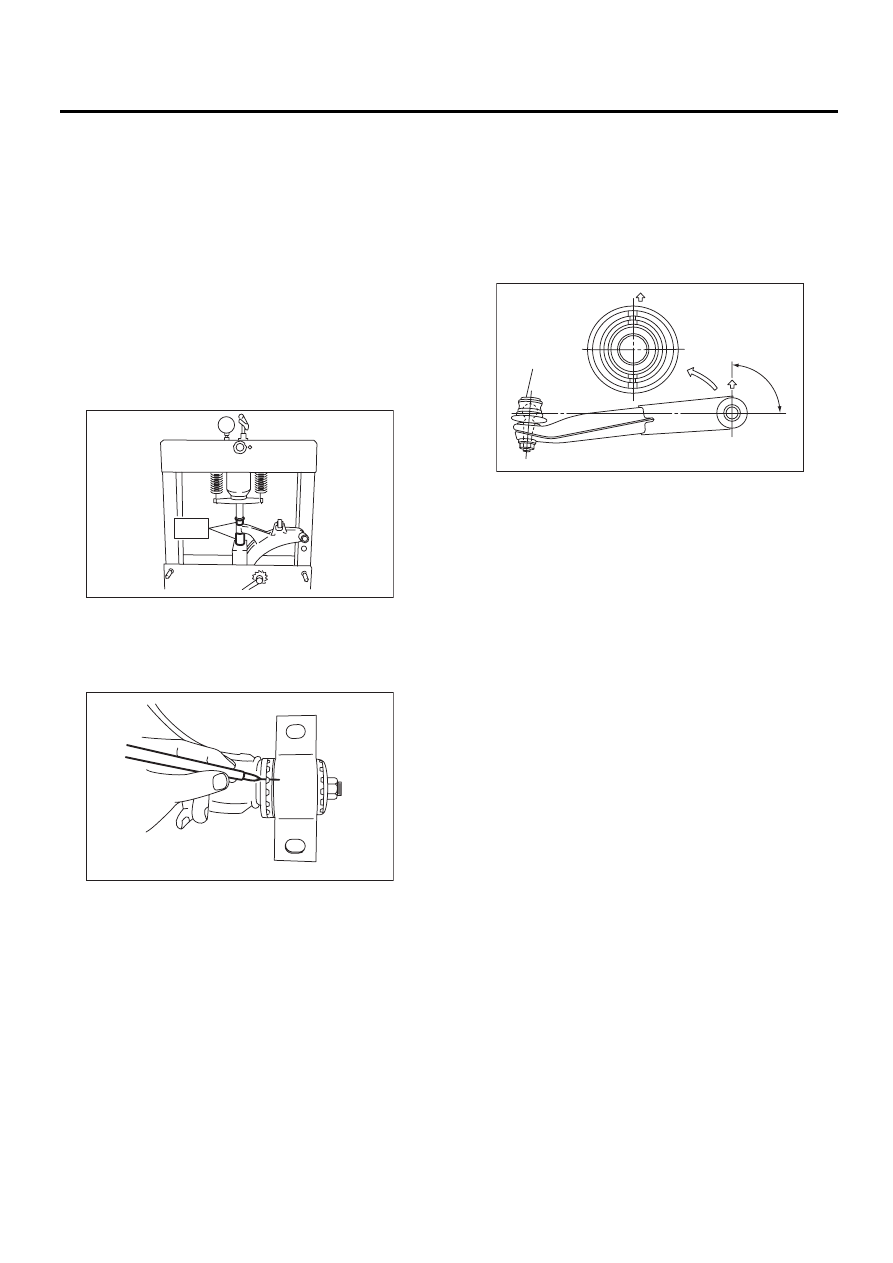

FS-17

Передний рычаг

ПЕРЕДНЯЯ ПОДВЕСКА

12) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
13) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (HID модель) <См. LI-15,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

C: РАЗБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

С помощью специального инструмента выпрес-
суйте переднюю втулку.
ST

927680000

КОМПЛЕКТ ПРИСПОСОБ-
ЛЕНИЯ ДЛЯ СНЯТИЯ И УС-
ТАНОВКИ

2. ЗАДНЯЯ ВТУЛКА

1) Нанесите метки совмещения на передний
рычаг и заднюю втулку.
2) Ослабьте гайку и снимите заднюю втулку.

D: СБОРКА

1. ПЕРЕДНЯЯ ВТУЛКА

Произведите сборку в порядке, обратном по-
рядку разборки.

ОСТОРОЖНО:
Установите переднюю втулку в надлежа-
щем направлении, как показано на рисунке.

2. ЗАДНЯЯ ВТУЛКА

1) Прикрепите заднюю втулку к переднему ры-
чагу и совместите с метками совмещения.
2) Установите и затяните новую самоконтря-
щуюся гайку.

ПРИМЕЧАНИЕ:
Удерживая заднюю втулку таким образом,
чтобы не изменить положение меток совмеще-
ния, затяните самоконтрящуюся гайку.

Момент затяжки:

190 Нм (19,4 кгс-м, 140 фунт-сила-фут)

E: ПРОВЕРКА

1) Проверьте передний рычаг на предмет изно-
са, повреждения и трещин; отремонтируйте
или замените при обнаружении дефектов.
2) Проверьте втулку на предмет значительных
трещин, чрезмерного износа или повреждений.
3) Проверьте заднюю втулку на предмет про-
текания масла.

FS-00031

ST

FS-00032

(1) Расположите втулку по центру шарового шарнира.

(2) Шаровой шарнир

(3) 90°

±3°

FS-00016

(1)

(2)

(3)

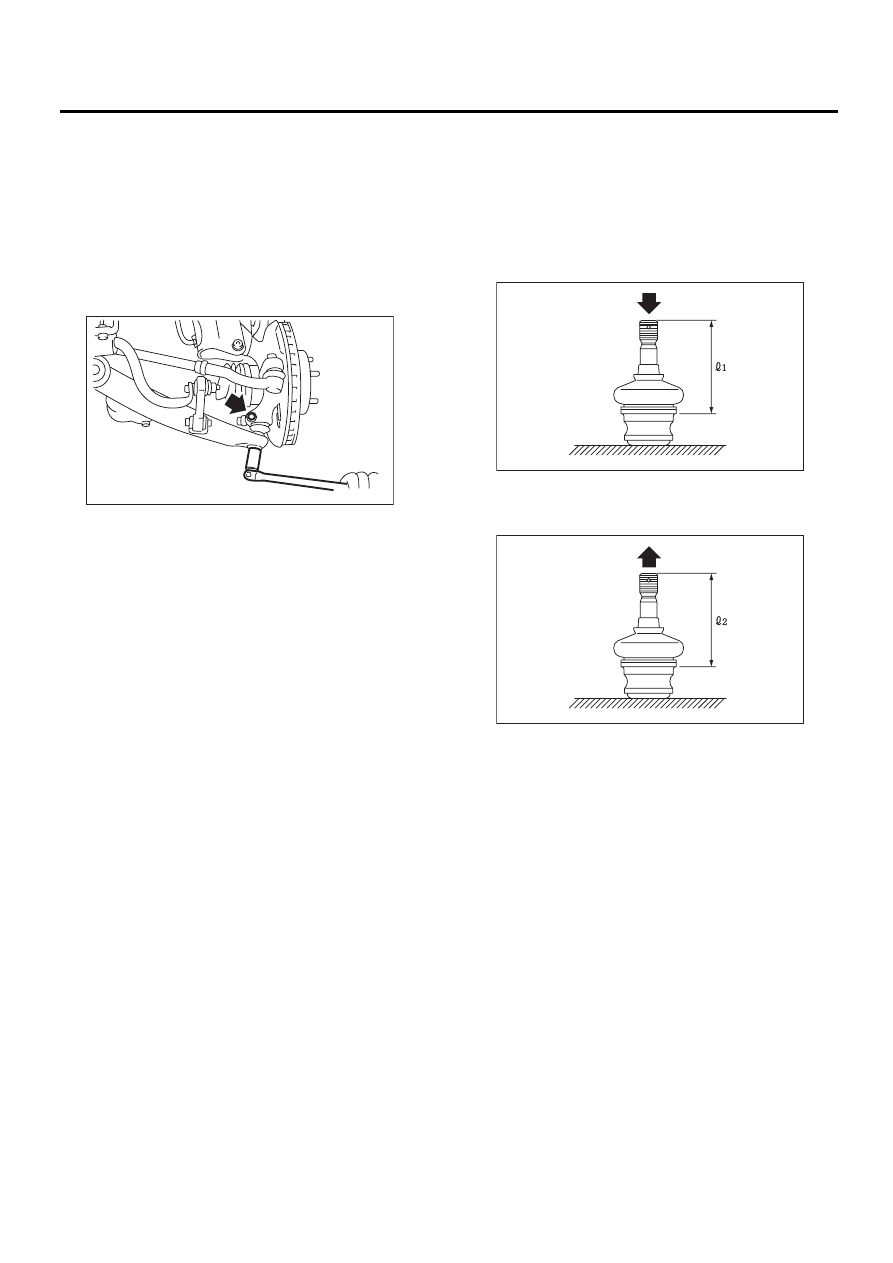

FS-18

Передний шаровой шарнир

ПЕРЕДНЯЯ ПОДВЕСКА

4. Передний шаровой шарнир

A: СНЯТИЕ

1) Поднимите автомобиль и снимите передние
колеса.
2) Извлеките шплинт из шарового пальца, сни-
мите корончатую гайку и извлеките шаровой
палец из переднего рычага.
3) Снимите болты, крепящие шаровой шарнир
к поворотному кулаку.

4) Извлеките шаровой шарнир из поворотного
кулака.

В: УСТАНОВКА

1) Вставьте шаровой шарнир в поворотный ку-
лак.

Момент затяжки (Болт):

50 Нм (5,1 кгс-м, 37 фунт-сила-фут)

ОСТОРОЖНО:
Не наносите смазку на коническую часть
шарового пальца.
2) Соедините шаровой шарнир и передний ры-
чаг.

Момент затяжки (Корончатая гайка):

40 Нм (4,1 кгс-м, 30 фунт-сила-фут)

3) Дотяните корончатую гайку дальше, но не
более чем на 60°, пока отверстие в шаровом
пальце не совместится с прорезью в коронча-
той гайке. Затем установите новый шплинт и
согните его вокруг корончатой гайки.
4) Установите передние колеса.

C: ПРОВЕРКА

1) Измерьте люфт шарового шарнира, следуя
приведенным ниже процедурам. Если люфт
превышает нормативное значение, замените
деталь.

(1) При усилии в 686 Н (70 кгс, 154 фунт-си-
лы), прилагаемом в направлении, указан-
ном на рисунке, измерьте величину l

1

.

(2) Прилагая усилие величиной 686 Н (70 кгс,
154 фунт-силы) в направлении, указанном
на рисунке, измерьте величину l

2

.

(3) Определите люфт по следующей фор-
муле.
S = l

– l

1

(4) Если люфт превышает нормативное зна-
чение, замените деталь на новую.

Передний шаровой шарнир

Нормативное значение S для определения
необходимости замены:

Меньше 0,3 мм (0,012 дюймов)

2) Если люфт находится в нормативных преде-
лах, визуально проверьте пылезащитный чехол.
3) Снимите шаровой шарнир и пылезащитный
чехол, и проверьте их на предмет износа, пов-
реждений и трещин. При обнаружении любого
повреждения замените соответствующую де-
таль.
4) При повреждении пыльника, замените шаро-
вой шарнир на новый.

FS-00034

FS-00035

FS-00036

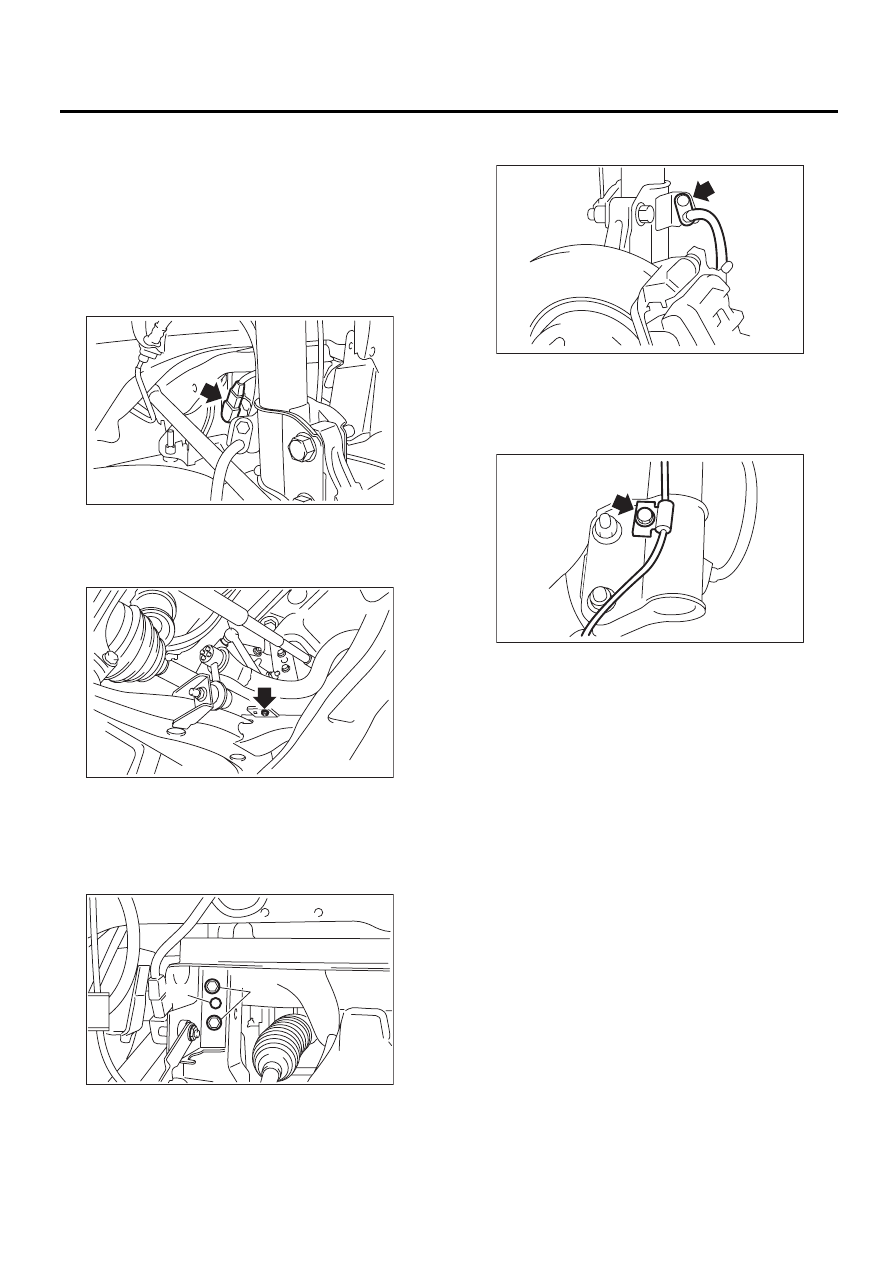

FS-19

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

5. Передняя стойка

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Поднимите автомобиль и снимите передние
колеса.
3) Отсоедините разъем от переднего датчика
высоты автомобиля. (Модель с лампами фар
высокой интенсивности свечения, только пра-
вая сторона)

4) Снимите гайки, скрепляющие передний ры-
чаг и кронштейн переднего датчика высоты ав-
томобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

5) Снимите болт (А) и зажим (В), скрепляющие
переднюю поперечную балку и кронштейн пе-
реднего датчика высоты автомобиля, затем
снимите узел переднего датчика высоты авто-
мобиля. (Модель с лампами фар высокой ин-
тенсивности свечения, только правая сторона)

6) Снимите со стойки болт, крепящий тормоз-
ной шланг.

7) Нанесите метку совмещения на регулиро-
вочный болт развала, скрепляющий стойку и
поворотный кулак.
8) Снимите болт, крепящий жгут проводов дат-
чика скорости колеса системы ABS.

9) Снимите два болта, крепящих поворотный
кулак к стойке.

ПРИМЕЧАНИЕ:
Удерживая на месте головку регулировочного
болта, ослабляйте самоконтрящуюся гайку.

FS-00234

FS-00219

FS-00221

(A)

(B)

FS-00037

FS-00038

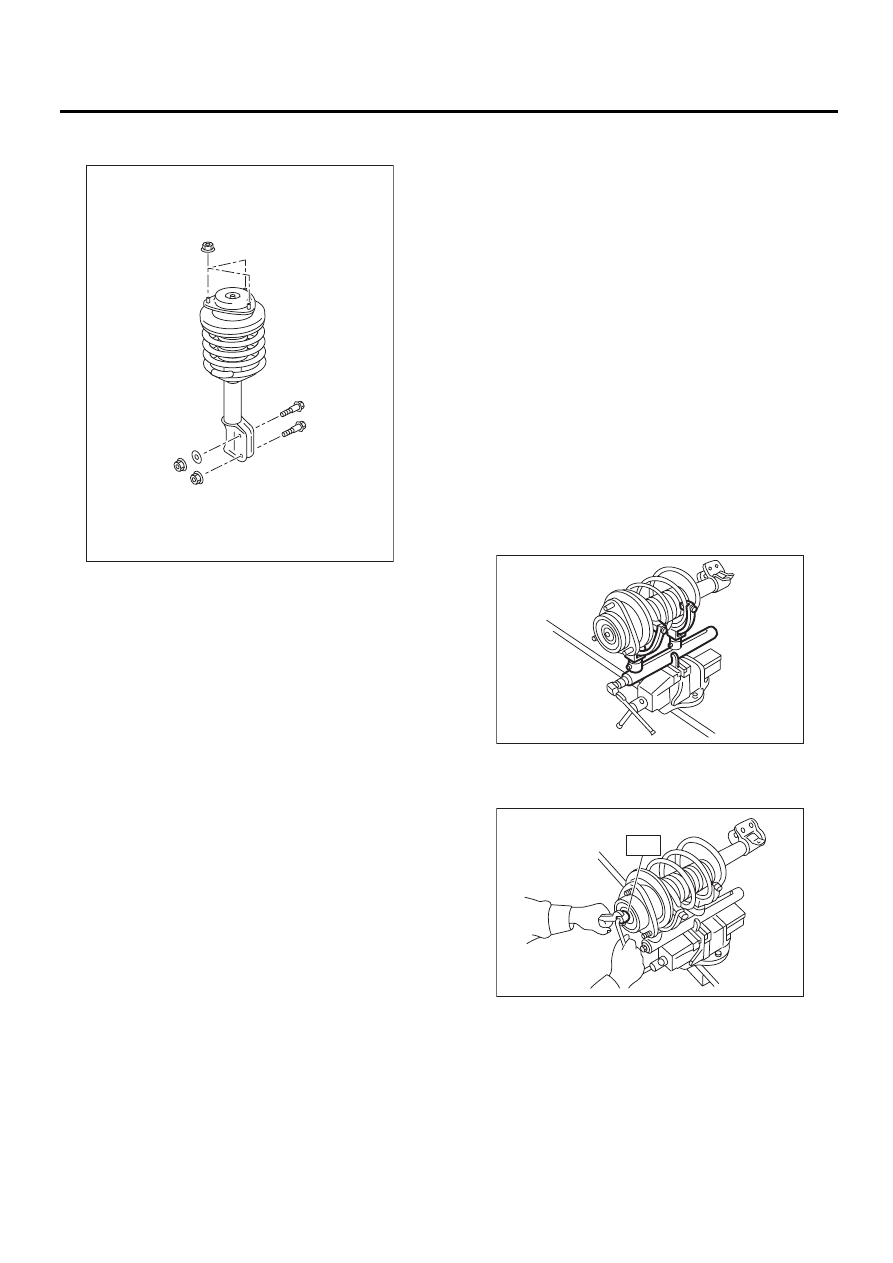

FS-20

Передняя стойка

ПЕРЕДНЯЯ ПОДВЕСКА

10) Отверните три гайки, крепящие основание
стойки к кузову.

В: УСТАНОВКА

1) Установите опору стойки у верхней части
стойки на кузов и затяните ее новыми самокон-
трящимися гайками.
Момент затяжки:

20 Нм (2,0 кгс-м, 14,5 фунт-сила-фут)

2) Нанесите метки совмещения на регулиро-
вочный болт развала и нижнюю часть стойки.
Используя новые самоконтрящиеся гайки, ус-
тановите стойку на поворотный кулак.

ПРИМЕЧАНИЕ:
Удерживая головку регулировочного болта, за-
тяните самоконтрящуюся гайку.
Момент затяжки:

175 Нм (17,8 кгс-м, 129 фунт-сила-фут)

3) Закрепите жгут проводов датчика скорости
колеса системы ABS на стойке.
Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

4) Установите болты, крепящие тормозной
шланг на стойке.
Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

5) С помощью болтов и зажимов установите
кронштейн переднего датчика высоты автомо-
биля на передней поперечной балке. (Модель с
лампами фар высокой интенсивности свече-
ния, только правая сторона)
Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

6) Прикрепите кронштейн переднего датчика
высоты автомобиля к переднему рычагу. (Мо-
дель с лампами фар высокой интенсивности
свечения, только правая сторона)

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

7) Подсоедините разъем к переднему датчику
высоты автомобиля. (Модель с лампами фар
высокой интенсивности свечения, только пра-
вая сторона)
8) Установите передние колеса.
9) Присоедините провод массы к аккумулятору.
10) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
11) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. (HID модель) <См. LI-15,
ПРОЦЕДУРА, Система автоматической регу-
лировки уровня светового пучка фар.>

C: РАЗБОРКА

1) Сожмите пружину, используя приспособле-
ние для сжатия витой пружины.

2) С помощью специального инструмента сни-
мите самоконтрящуюся гайку.
ST

927760000

ГОЛОВКА ОПОРЫ СТОЙКИ

3) Снимите со стойки опору стойки, верхнее
гнездо пружины и резиновую прокладку.
4) Снимите спиральную пружину, постепенно
уменьшая силу сжатия приспособления.
5) Снимите пылезащитный чехол и пружину от-
бойника.

FS-00039

FS-00040

FS-00041

ST
