5MT-15

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

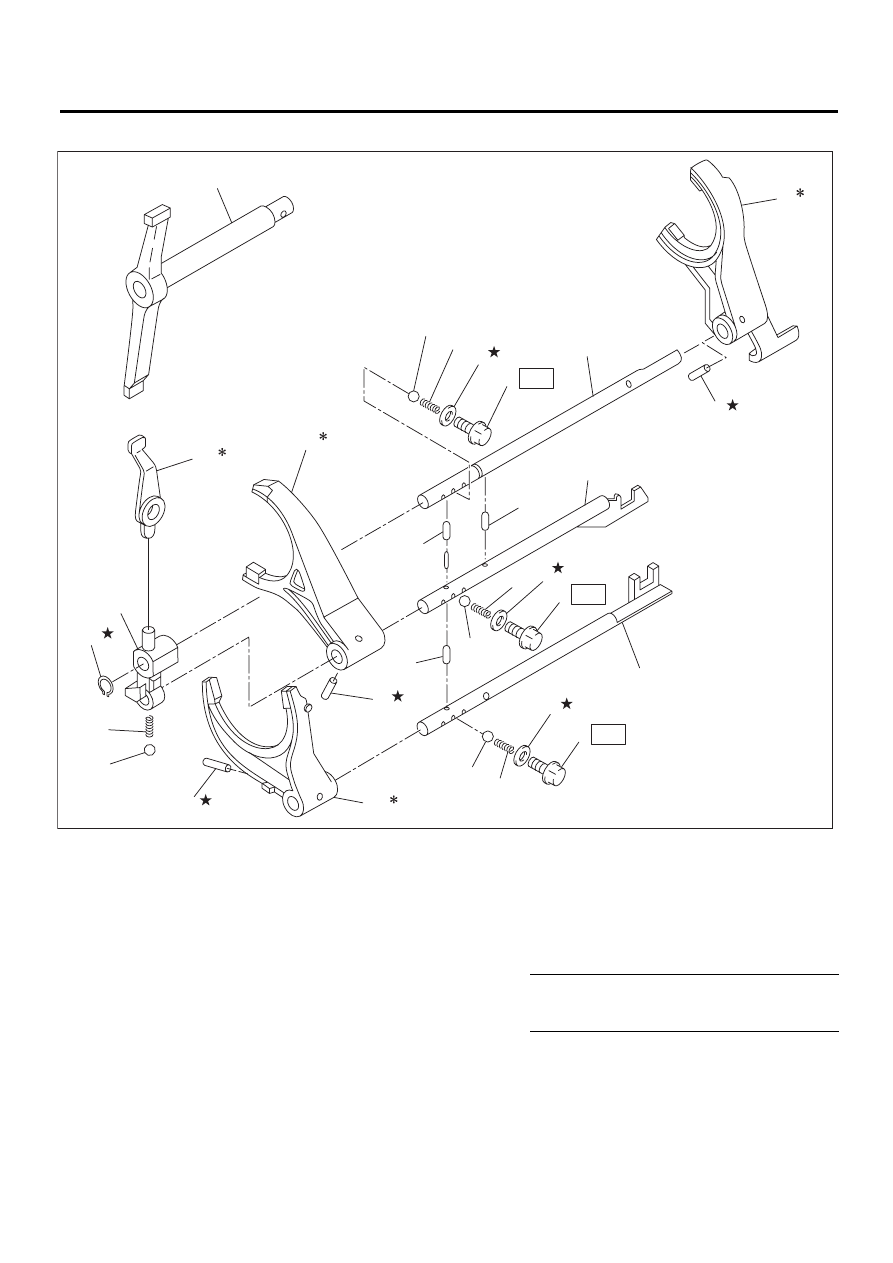

5. ВИЛКА И ШТОК ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

(1) Рычаг переключения передач

(8)

Шарик

(15) Пружина

(2)

Вилка переключения 5-ой пе-
редачи

(9)

Шток вилки 3-ей-4-ой передачи (16) Пружинное стопорное кольцо (Внешнее)

(3) Прямой штифт

(10) Блокировочный плунжер

(17) Рычаг штока вилки заднего хода

(4) Шток вилки заднего хода

(11) Шток вилки 1-ой-2-ой передачи (18) Рычаг переключения заднего хода

(5) Пробка стопорного шарика

(12)

Вилка переключения 3-ей-4-ой
передачи





(6) Прокладка

(13)

Вилка переключения 1-ой-2-ой
передачи

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(7) Пружина стопорного шарика

(14) Шарик

T: 20 (2,0, 14,8)

MT-00007

T

T

T

(1)

(2)

(3)

(3)

(3)

(4)

(5)

(5)

(5)

(6)

(6)

(6)

(7)

(7)

(7)

(8)

(8)

(8)

(9)

(10)

(10)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

5MT-16

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

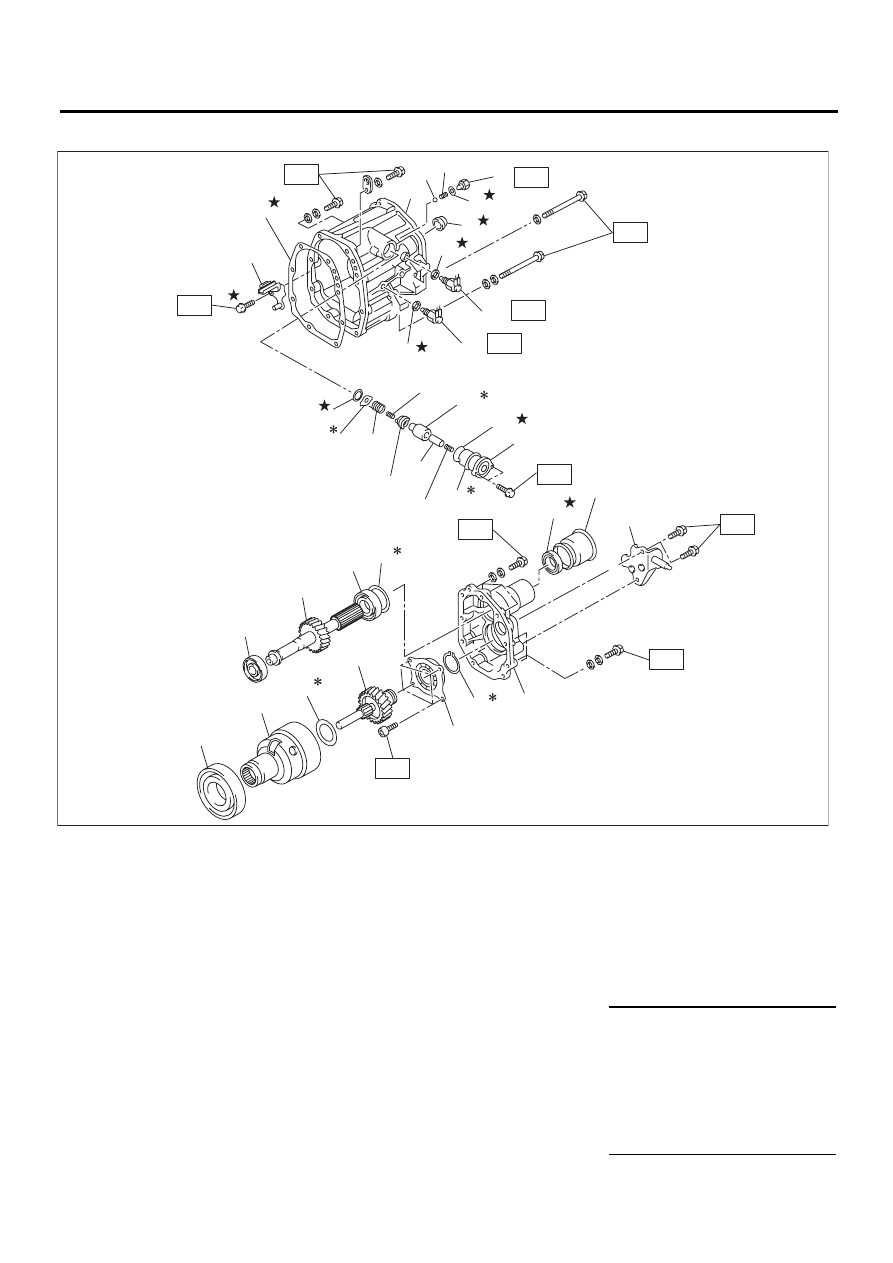

6. КОРПУС РАЗДАТОЧНОЙ КОРОБКИ И УДЛИНИТЕЛЬ

(1)

Масляная направляющая

(16) Возвратная пружина

(31) Ведущая шестерня разда-

точной коробки

(2)

Прокладка

(17) Уплотнительное кольцо

(32) Шарикоподшипник

(3)

Корпус раздаточной коробки

(18) Подбираемая регулировочная шайба

(33) Корпус удлинителя

(4)

Шарик

(19) Муфта контроля заднего хода

(34) Сальник

(5)

Упорная пружина заднего хода

(20) Прокладка

(35) Пылезащитный чехол

(6)

Прокладка

(21) Датчик нейтральной передачи

(36) Кронштейн переключения

(7)

Заглушка

(22) Прокладка

(37) Пружинное стопорное кольцо

(8)

Сальник

(23) Выключатель фонарей заднего хода





(9)

Пружинное стопорное кольцо
(Внутреннее)

(24) Роликовый подшипник

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(10) Прижимной диск заднего хода

(25) Ведомая шестерня раздаточной коробки

T1: 6,4 (0,65, 4,7)

(11) Пружина контроля заднего хода

(26) Роликовый подшипник

T2: 9,75 (1,0, 7,2)

(12) Возвратная пружина заднего хода (27) Регулировочная шайба

T3: 24,5 (2,5, 18,1)

(13) Кулачок контроля заднего хода

(28) Шарикоподшипник

T4: 26 (2,7, 19,2)

(14) Направленный вал заднего хода

(29) Межосевой дифференциал

T5: 32,3 (3,3, 23,8)

(15) Крышка возвратной пружины

(30) Регулировочная шайба

T6: 40 (4,1, 29,5)

(2)

(7)

(6)

(21)

(8)

(5)

(4)

(3)

(1)

T3

T2

T5

T5

T1

T1

(20)

(9)

(11)

(13)

(15)

(10)

(12)

(17)

(16)

(19)

(22)

(23)

(14)

(18)

T3

T6

T4

(34)

(36)

(35)

(33)

(27)

(31)

(30)

(29)

(28)

(37)

(32)

(24)

(25)

(26)

T3

T6

MT-01562

5MT-17

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

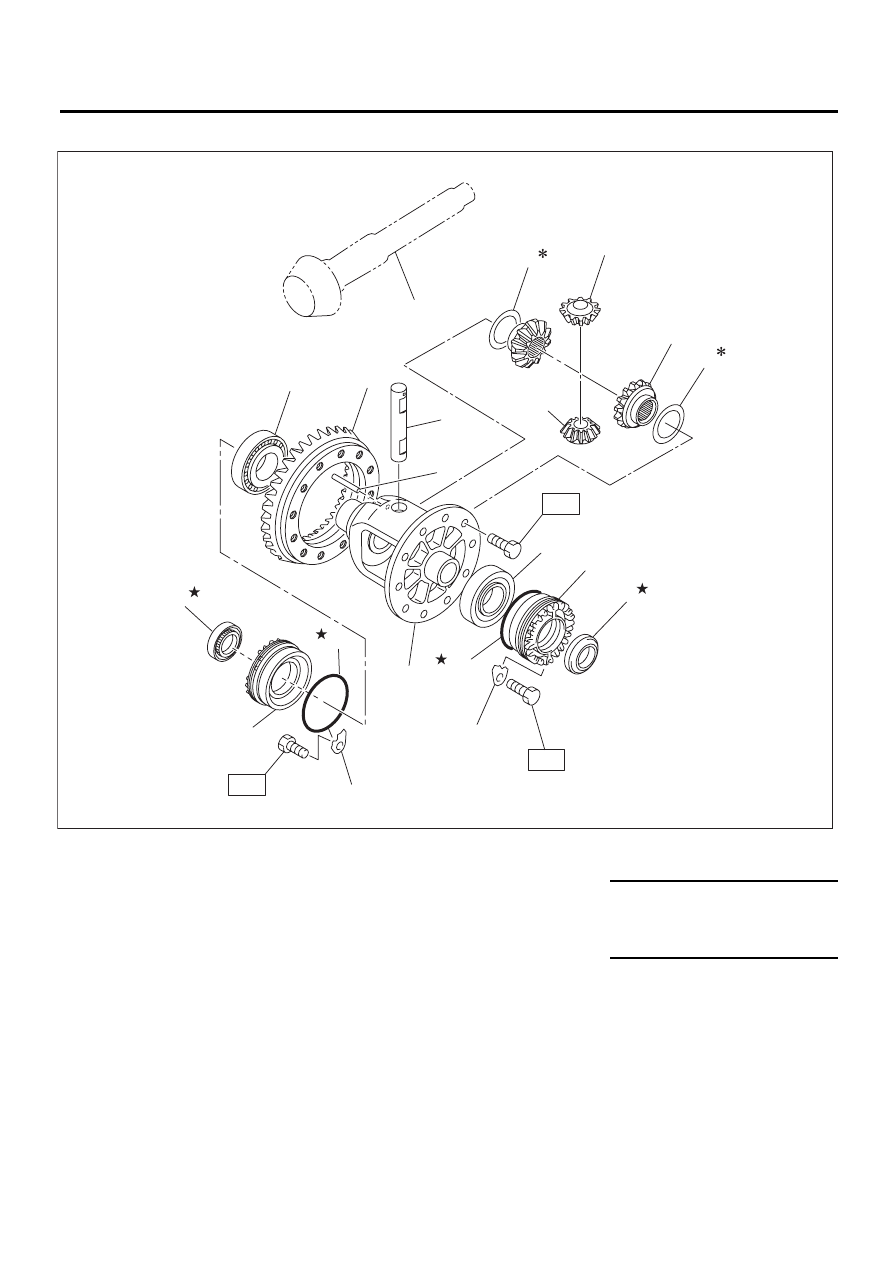

7. ПЕРЕДНИЙ ДИФФЕРЕНЦИАЛ

(1) Вал ведущей шестерни

(7)

Конический сателлит дифференциала

(13) Стопорный диск держателя

(2) Ведущая гипоидная шестерня

(8)

Роликовый подшипник



(3) Вал-шестерня

(9)

Корпус дифференциала

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4) Прямой штифт

(10) Сальник

T1: 25 (2,5, 18,4)

(5) Шайба

(11) Боковой держатель дифференциала

T2: 62 (6,3, 45,6)

(6) Коническая шестерня дифферен-

циала

(12) Уплотнительное кольцо





MT-01365

(12)

(10)

(1)

(2)

T1

T2

(5)

(5)

(6)

(9)

(7)

(7)

(12)

(8)

(8)

(13)

(13)

(11)

(11)

(10)

T1

(4)

(3)

5MT-18

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

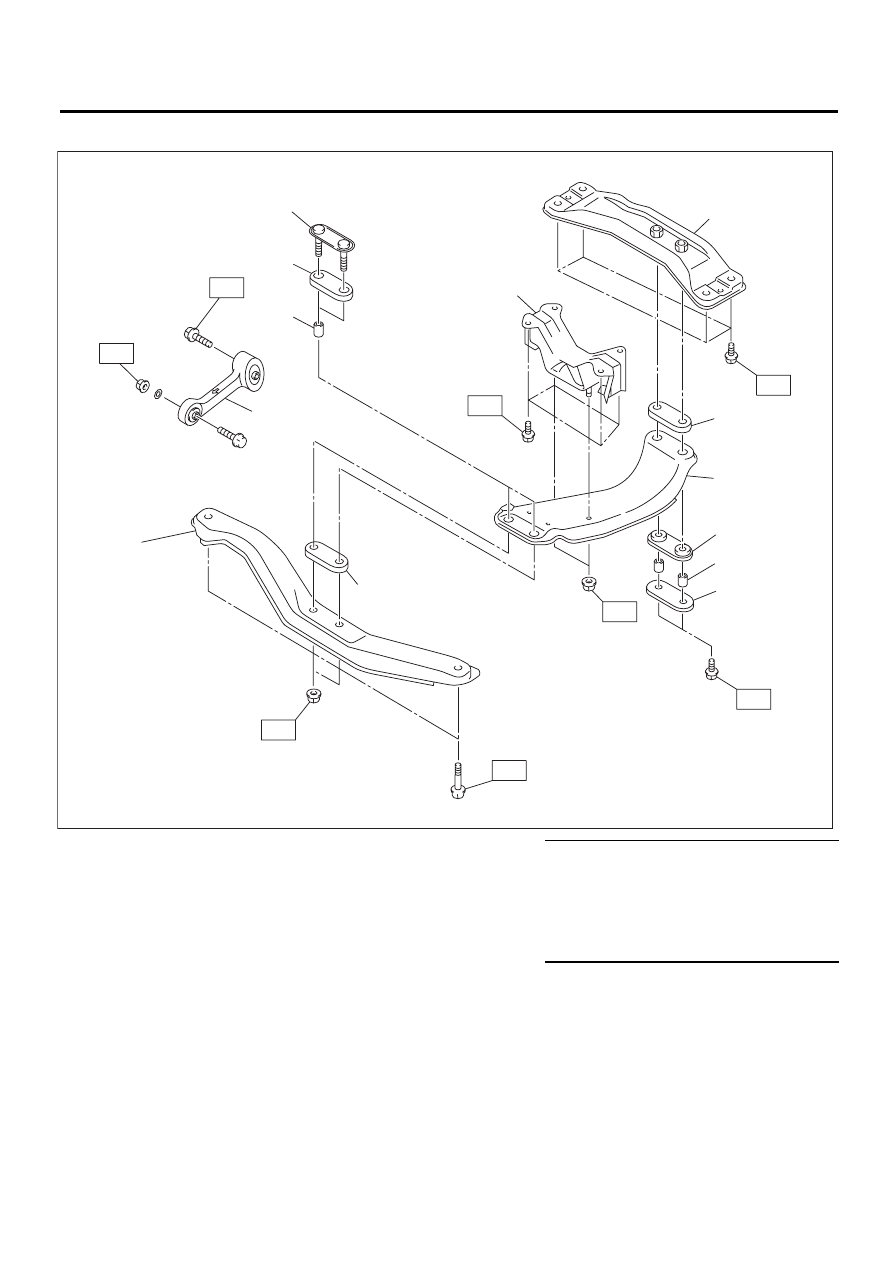

8. ОПОРА ТРАНСМИССИИ

(1) Стопор качания

(7)

Верхняя резиновая подушка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Проставка

(8)

Центральная поперечная балка

T1: 35 (3,6, 25,8)

(3) Нижняя резиновая подушка

(9)

Задняя пластина

T2: 50 (5,1, 36,9)

(4) Передний диск

(10) Передняя поперечная балка

T3: 58 (5,9, 42,8)

(5) Резиновая подушка трансмиссии

(11) Задняя резиновая подушка

T4: 70 (7,1, 51,6)

(6) Задняя поперечная балка





T5: 140 (14,3, 103,3)

(1)

T3

T4

T4

T1

T1

T2

(2)

(4)

(5)

(11)

(8)

(3)

(2)

(9)

(6)

(3)

MT-01662

(10)

T4

T5

(7)
