Subaru Forester (2008 год). Руководство - часть 478





5MT-11

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

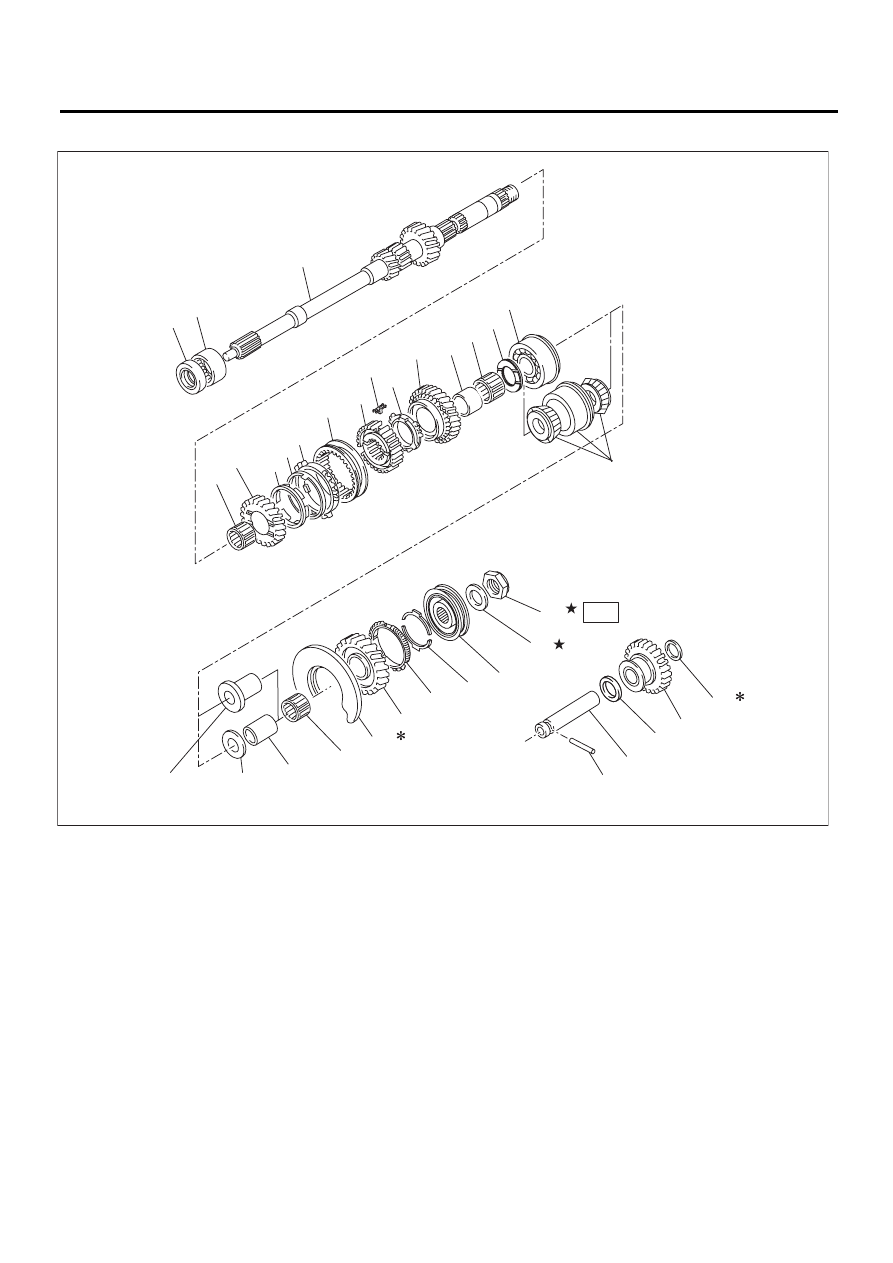

3. УЗЕЛ ПЕРВИЧНОГО ВАЛА ДЛЯ ОДНОДИАПАЗОННОЙ МОДЕЛИ

MT-01572

T

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(31)

(30)

(33)

(34)

(3)

(10)

(4)

(5)

(2)

(1)

(6)

(8)

(7)

(9)

(11)

(13)

(12)

(21)

(14)

(15)

(16)

(17)

(18)

(20)

(19)

(32)

5MT-12

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(1)

Сальник

(15) Игольчатый подшипник

(26) Блокирующий рычаг

(2)

Игольчатый подшипник

(16) Упорная шайба шестерни 4-ой пе-

редачи

(27) Ступица и втулка № 2

5-ой передачи

(3)

Первичный вал трансмиссии

(17) Шарикоподшипник (модель без

турбонаддува)

(28) Стопорная шайба

(4)

Игольчатый  подшипник

(18) Конический роликовый подшипник

(модель с турбонаддувом)

(29) Стопорная гайка

(5)

Ведущая шестерня 3-ей передачи

(19) Обойма игольчатого подшипника

5-ой передачи (модель с турбонад-
дувом)

(30) Прямой штифт

(6)

Внутреннее блокирующее кольцо

(31) Вал промежуточной

шестерни заднего хода

(7)

Конус синхронизатора 3-ей передачи

(20) Упорная шайба 5-ой передачи (мо-

дель без турбонаддува)

(32) Шайба

(8)

Внешнее блокирующее кольцо

(33) Промежуточная шес-

терня заднего хода

(9)

Соединительная муфта 3-ей-4-ой передачи (21) Обойма игольчатого подшипника

5-ой передачи (модель без турбо-
наддува)

(34) Шайба

(10) Муфта синхронизатора 3-ей-4-ой передачи

(11) Вставная шпонка переключения 3-ей-4-ой

передачи

(22) Игольчатый подшипник

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(12) Блокирующее кольцо 4-ой передачи

(23) Задний диск первичного вала

T: 120 (12,2, 88,5)

(13) Ведущая шестерня 4-ой передачи

(24) Ведущая шестерня 5-ой передачи

(14) Обойма игольчатого подшипника 4-ой пе-

редачи

(25) Блокирующее кольцо 5-ой передачи

5MT-13

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

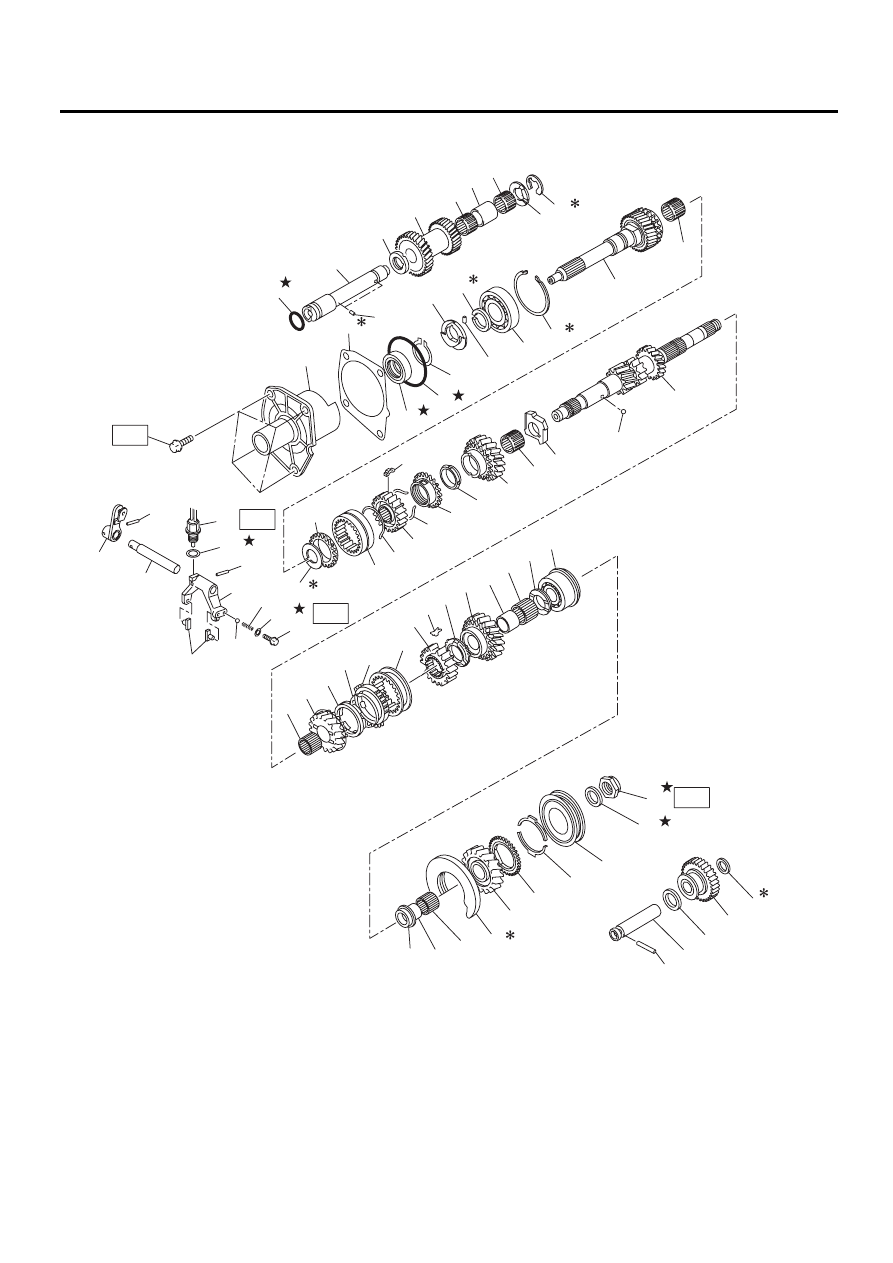

4. УЗЕЛ ПЕРВИЧНОГО ВАЛА ДВУХДИАПАЗОННОГО МЕХАНИЗМА

(3)

(4)

(4)

T2

T3

T1

(5)

(2)

(1)

(6)

(6)

(7)

(8)

(9)

(10)

(11)

(17)

(18)

(19)

(20)

(21)

(22)

(23)

(30)

(31)

(32)

(33)

(34)

(35)

(36)

(48) (49)

(50)

(51)

(52)

(53)

T4

(56)

(57)

(62)

(63)

(64)

(65)

(66)

(67)

(68)

(69)

(70)

(71)

(72)

(73)

(37)

(38)

(39)

(40)

(41)

(42)

(43)

(44)

(45)

(46)

(47)

(29)

(12)

(13)

(14)

(15)

(16)

(28)

(27)

(26)

(25)

(24)

(24)

(54)

(55)

MT-01656

(59)

(58)

(60)

(61)

(74)

5MT-14

Общие сведения

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

(1)

Уплотнительное кольцо

(28) Фрикционный демпфер

(55) Ступица и втулка № 2

(2)

Промежуточный вал повышенной-
пониженной передачи

(29) Входная шестерня низших пере-

дач

(56) Стопорная шайба

(3)

Ударный штифт

(30) Игольчатый подшипник

(57) Стопорная гайка

(4)

Промежуточная шайба повышен-
ной-пониженной передачи

(31) Распорка входной шестерни низ-

ших передач

(58) Вал промежуточной шестерни

заднего хода

(5)

Промежуточная шестерня

(32) Шарик

(59) Прямой штифт

(6)

Игольчатый подшипник

(33) Первичный вал

(60) Промежуточная шестерня задне-

го хода

(7)

Обруч промежуточной шестерни

(34) Игольчатый подшипник

(61) Шайба

(8)

Пружинное стопорное кольцо
(Внешнее-19)

(35) Ведущая шестерня 3-ей передачи (62) Прямой штифт

(9)

Держатель входного вала

(36) Внутреннее блокирующее кольцо (63) Рычаг переключения повышен-

ной-пониженной передач

(10) Регулировочная шайба входного

вала

(37) Конус синхронизатора 3-ей пере-

дачи

(64) Вал рычага переключения повы-

шенной-пониженной передач

(11) Сальник

(38) Внешнее блокирующее кольцо

(65) Переключатель низших передач

(12) Уплотнительное кольцо

(39) Соединительная муфта 3-ей-4-ой

передачи

(66) Прокладка

(13) Пружинное стопорное кольцо

(Внешнее-28)

(40) Муфта синхронизатора

3-ей-4-ой передачи

(67) Прямой штифт

(14) Масляный блок

(41) Вставная шпонка переключения

3-ей-4-ой передачи

(68) Вилка рычага включения повы-

шенной-пониженной передач

(15) Прямой штифт

(42) Блокирующее кольцо 4-ой пере-

дачи

(69) Отверстие вилки переключения

повышенной-пониженной передач

(16) Пружинное стопорное кольцо

(Внешнее-28)

(43) Ведущая шестерня 4-ой передачи (70) Шарик

(17) Шарикоподшипник

(44) Обойма игольчатого подшипника

4-ой передачи

(71) Пружина

(18) Пружинное стопорное кольцо

(Внутреннее 68)

(45) Игольчатый подшипник

(72) Прокладка

(19) Входной вал

(46) Упорная шайба шестерни 4-ой пе-

редачи

(73) Заглушка

(20) Игольчатый подшипник

(47) Шарикоподшипник

(74) Шайба

(21) Пружинное стопорное кольцо

(Внешнее-25)

(48) Упорная шайба шестерни 5-ой пе-

редачи





(22) Блокирующее кольцо включения

повышенной-пониженной передач

(49) Обойма игольчатого подшипника

5-ой передачи

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(23) Соединительная муфта повышен-

ной-пониженной передач

(50) Игольчатый подшипник

T1: 9,75 (1,0, 7,2)

(24) Пружина синхронизатора повы-

шенной-пониженной передач

(51) Задний диск первичного вала

T2: 20 (2,0, 14,8)

(25) Муфта синхронизатора повышен-

ной-пониженной передач

(52) Ведущая шестерня 5-ой передачи

T3: 32,3 (3,3, 23,8)

(26) Вставная шпонка переключения

(53) Блокирующее кольцо 5-ой пере-

дачи

T4: 120 (12,2, 88,5)

(27) Блокирующее кольцо включения

повышенной-пониженной передач

(54) Блокирующий рычаг
