Subaru Forester (2008 год). Руководство - часть 417





4AT-17

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

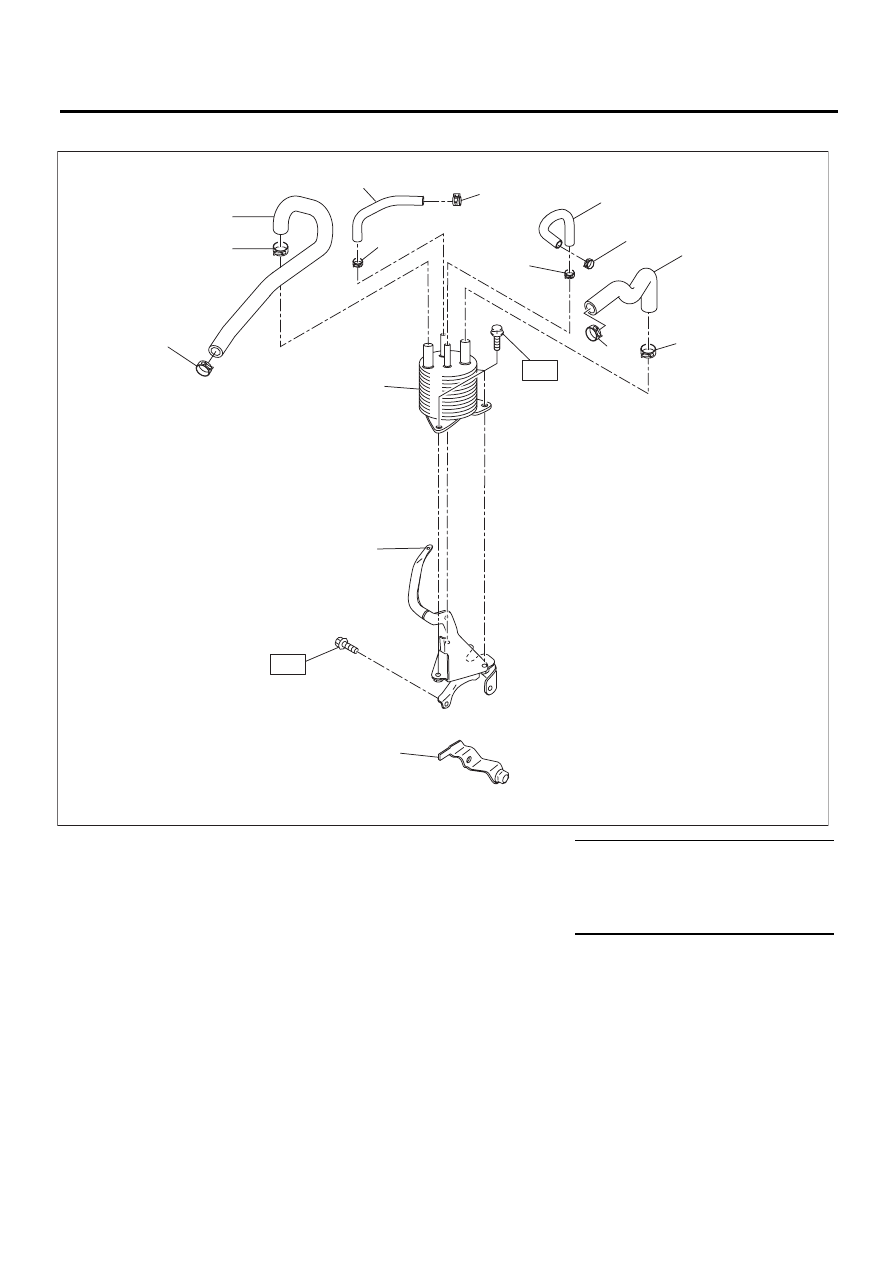

11.ОХЛАДИТЕЛЬ ATF (С ФУНКЦИЕЙ ПОДОГРЕВА ATF)

(1) Выпускной шланг охладителя ATF

(5) Впускной шланг охлаждающей

жидкости двигателя

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Впускной шланг охладителя ATF

(6) Выпускной шланг охлаждающей

жидкости двигателя

T1: 23 (2,3, 17,0)

(3) Хомут шланга

(7) Кронштейн охладителя ATF

T2: 33 (3,4, 24,3)

(4) Узел охладителя ATF









AT-03392

T1

(1)

(6)

(4)

(3)

(5)

(3)

(3)

(3)

(3)

(3)

(2)

(3)

(3)

(7)

T2

(7)

4AT-18

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

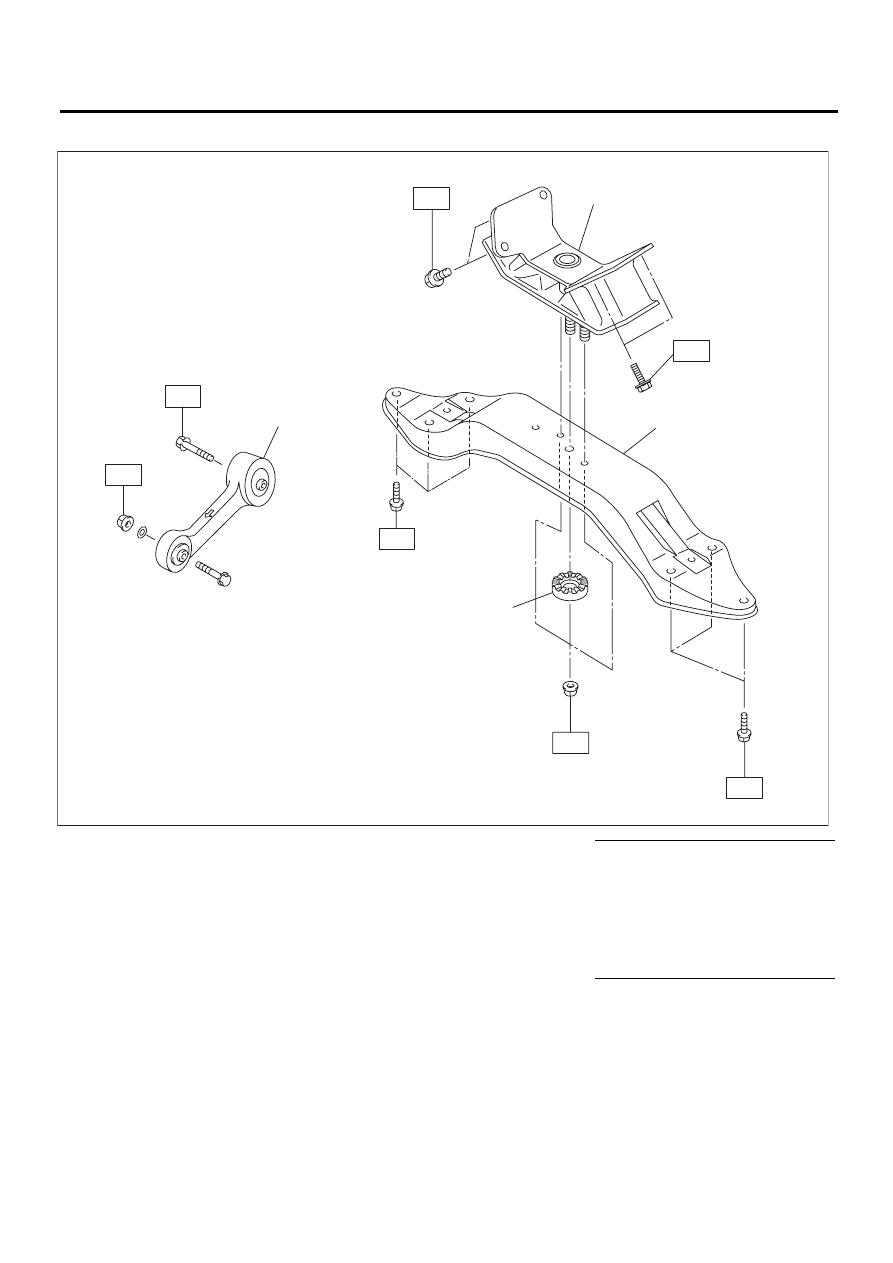

12.ОПОРА ТРАНСМИССИИ

(1) Стопор качания

(3) Задняя поперечная балка трансмиссии

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(2) Задняя резиновая подушка

(4) Стопор

T1: 35 (3,6, 25,8)





T2: 39 (4,0, 28,8)





T3: 50 (5,1, 36,9)









T4: 58 (5,9, 42,8)









T5: 70 (7,1, 51,6)

(2)

(3)

(4)

(1)

T4

T3

T5

T5

T2

T2

T1

AT-03696

4AT-19

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Не размещайте поддон картера внутренней
стороной вверх, устанавливайте его так, чтобы
избежать попадания посторонних предметов в
корпус клапана.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• При разборке корпуса и других деталей из
легкого сплава, используйте пластиковый мо-
лоток, чтобы разобрать корпус. Не вскрывайте
его при помощи отвертки или другого инстру-
мента.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Используйте оригинальное трансмиссионное
масло, смазку SUBARU или эквивалентные. Не
смешивайте жидкости, смазки и т.д. различно-
го типа и различных производителей.
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой нанесите на поверхности
скольжения или вращения трансмиссионное
масло или ATF.
• Замените деформированные или повреж-
денные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец
или сальников наносите достаточное количес-
тво ATF во избежание повреждения или де-
формации.
• Не допускайте неправильной или неудачной
установки уплотнительных колец, пружинных
стопорных колец или подобных деталей.
• Перед закреплением детали в тисках, между
деталью и тисками, разместите прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или ветошь.
• Избегайте повреждения сопряженных по-
верхностей корпуса.
• Перед нанесением прокладочного герметика
полностью удалите старый герметик.
• При разборке AT, обязательно используйте
нейлоновые перчатки и бумажные полотенца. Не
используйте тканевые перчатки и грязную ткань.

4AT-20

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

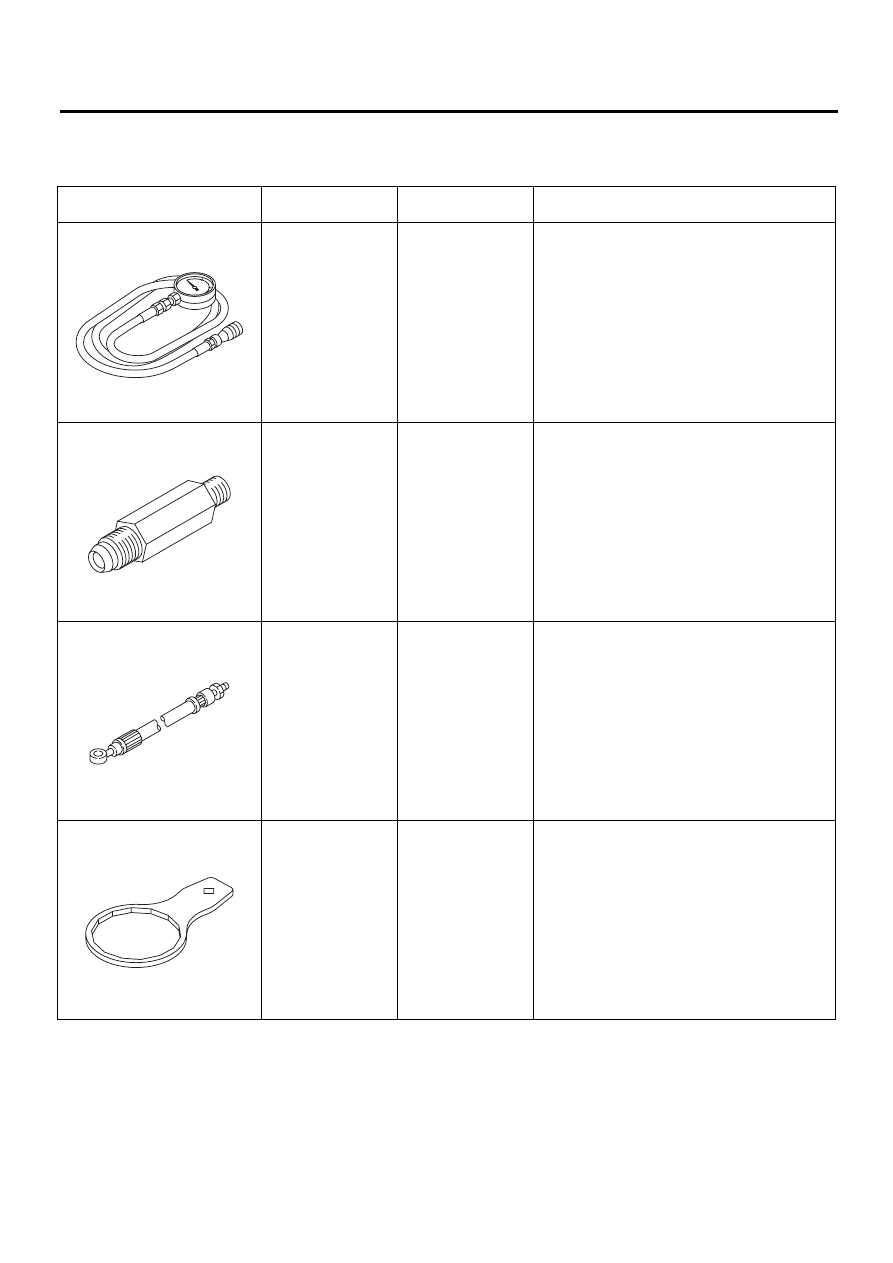

D: ПОДГОТОВКА ИНСТРУМЕНТА

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР

ИНСТРУМЕНТА

НАИМЕНОВАНИЕ

КОММЕНТАРИИ

498575400

УЗЕЛ МАНОМЕТ-
РА ДАВЛЕНИЯ
МАСЛА

Используется для измерения давления
масла

498897200

АДАПТЕР МАНО-
МЕТРА ДАВЛЕНИЯ
МАСЛА

Используется в корпусе масляного насоса
при измерении давления муфты заднего хода
и давления в магистрали.

498897700

КОМПЛЕКТ АДАП-
ТЕРОВ ДАВЛЕ-
НИЯ МАСЛА

Используется для измерения давления муф-
ты передачи.

498545400

КЛЮЧ МАСЛЯНО-
ГО ФИЛЬТРА

Используется для снятия и установки филь-
тра ATF.

ST-498575400

ST-498897200

ST-498897700

ST-498545400
