4AT-9

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

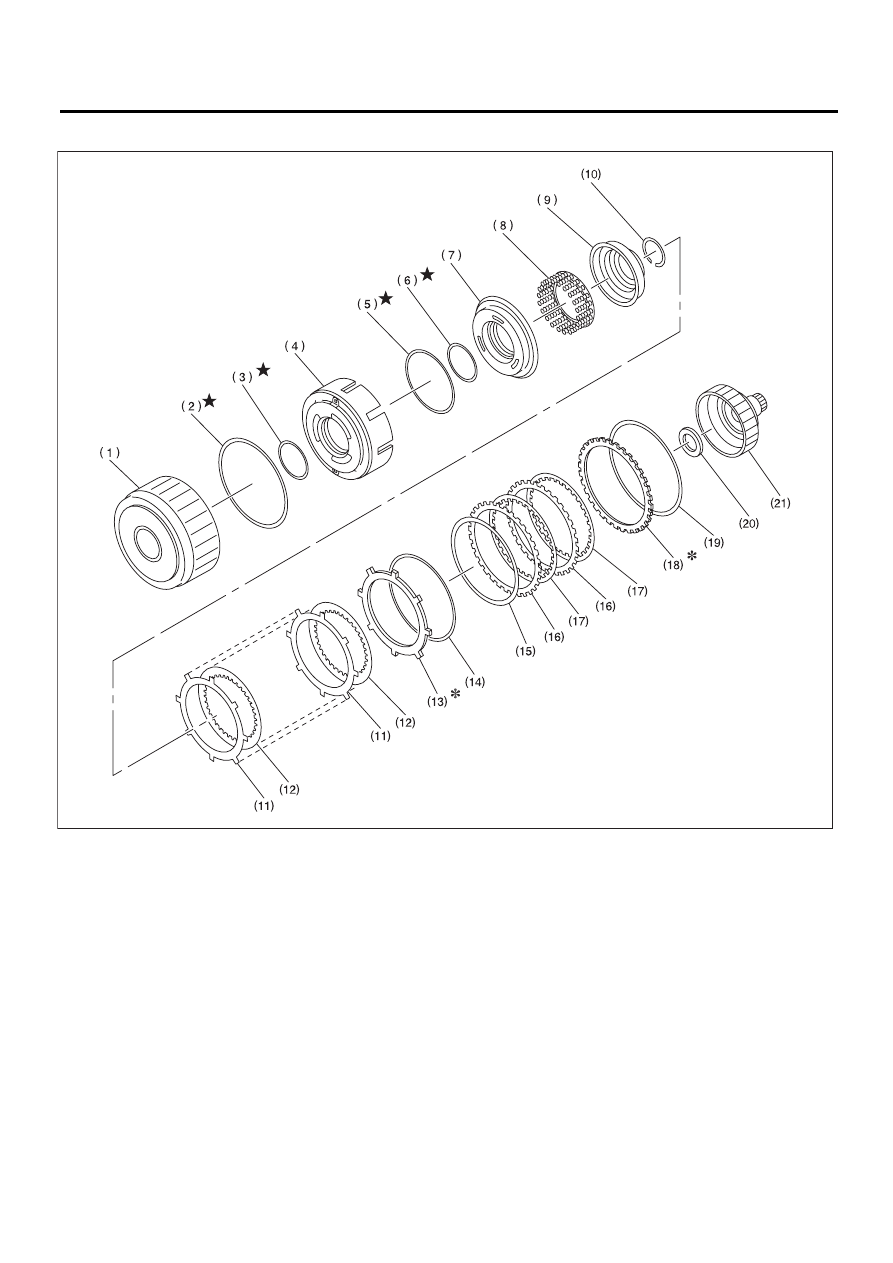

5. МУФТА ВЫСШИХ ПЕРЕДАЧ И МУФТА ЗАДНЕГО ХОДА

(1)

Барабан муфты высших передач

(8)

Пружинный держатель

(15)

Тарельчатый диск

(2)

Манжетное уплотнение

(9)

Крышка муфты

(16)

Ведомый диск

(3)

Кольцо с D-образным профилем

(10)

Стопорное кольцо

(17)

Ведущий диск

(4)

Поршень муфты заднего хода

(11)

Ведомый диск

(18)

Стопорный диск

(5)

Кольцо с D-образным профилем

(12)

Ведущий диск

(19)

Стопорное кольцо

(6)

Кольцо с D-образным профилем

(13)

Стопорный диск

(20)

Упорный игольчатый подшипник

(7)

Поршень муфты высших передач

(14)

Стопорное кольцо

(21)

Ступица муфты высших передач

AT-00006

4AT-10

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

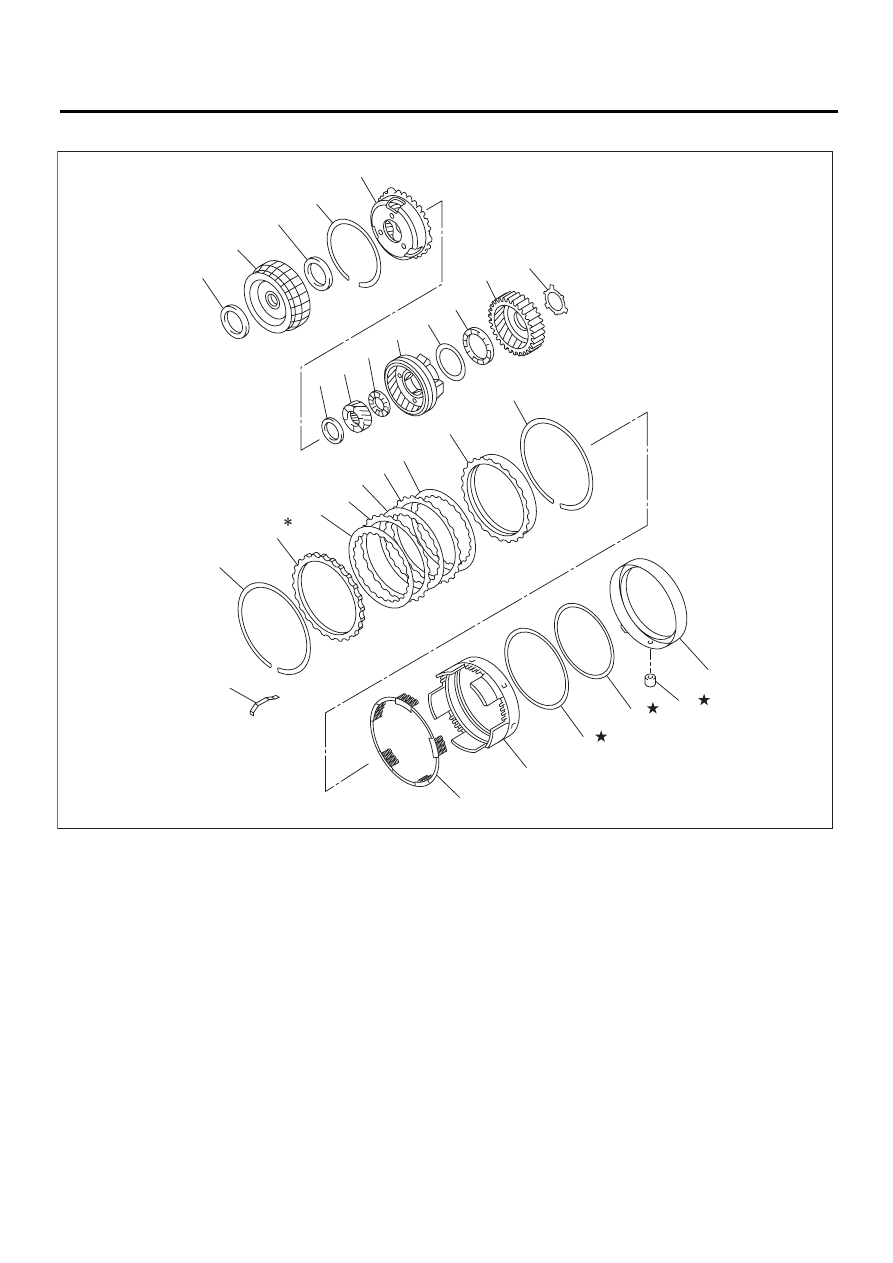

6. ПЛАНЕТАРНАЯ ПЕРЕДАЧА И ТОРМОЗ 2-4 ПЕРЕДАЧ

(1) Упорный игольчатый подшипник

(10) Шайба

(19) Стопорное кольцо

(2) Передняя центральная шестерня

(11) Упорный игольчатый

подшипник

(20) Пружинный держатель тормоза

2-4 передач

(3) Упорный игольчатый подшипник

(12) Задняя шестерня внут-

реннего зацепления

(21) Поршень тормоза 2-4 передач

(4) Стопорное кольцо

(13) Шайба

(22) Кольцо с D-образным профилем

(5) Переднее водило планетарной передачи (14) Стопорное кольцо

(23) Кольцо с D-образным профилем

(6) Упорный игольчатый подшипник

(15) Стопорный диск

(24) Держатель поршня тормоза 2-4 передач

(7) Центральная задняя шестерня

(16) Ведущий диск

(25) Уплотнение тормоза 2-4 передач

(8) Упорный игольчатый подшипник

(17) Ведомый диск

(26) Плоская пружина

(9) Заднее водило планетарной передачи

(18) Нажимной задний диск





AT-00007

(1)

(2)

(3)

(4)

(5)

(6)

(14)

(15)

(16)

(16)

(16)

(18)

(17)

(20)

(26)

(17)

(7)

(8)

(9)

(10)

(11)

(12)

(13)

(19)

(21)

(22)

(23)

(25)

(24)

4AT-11

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

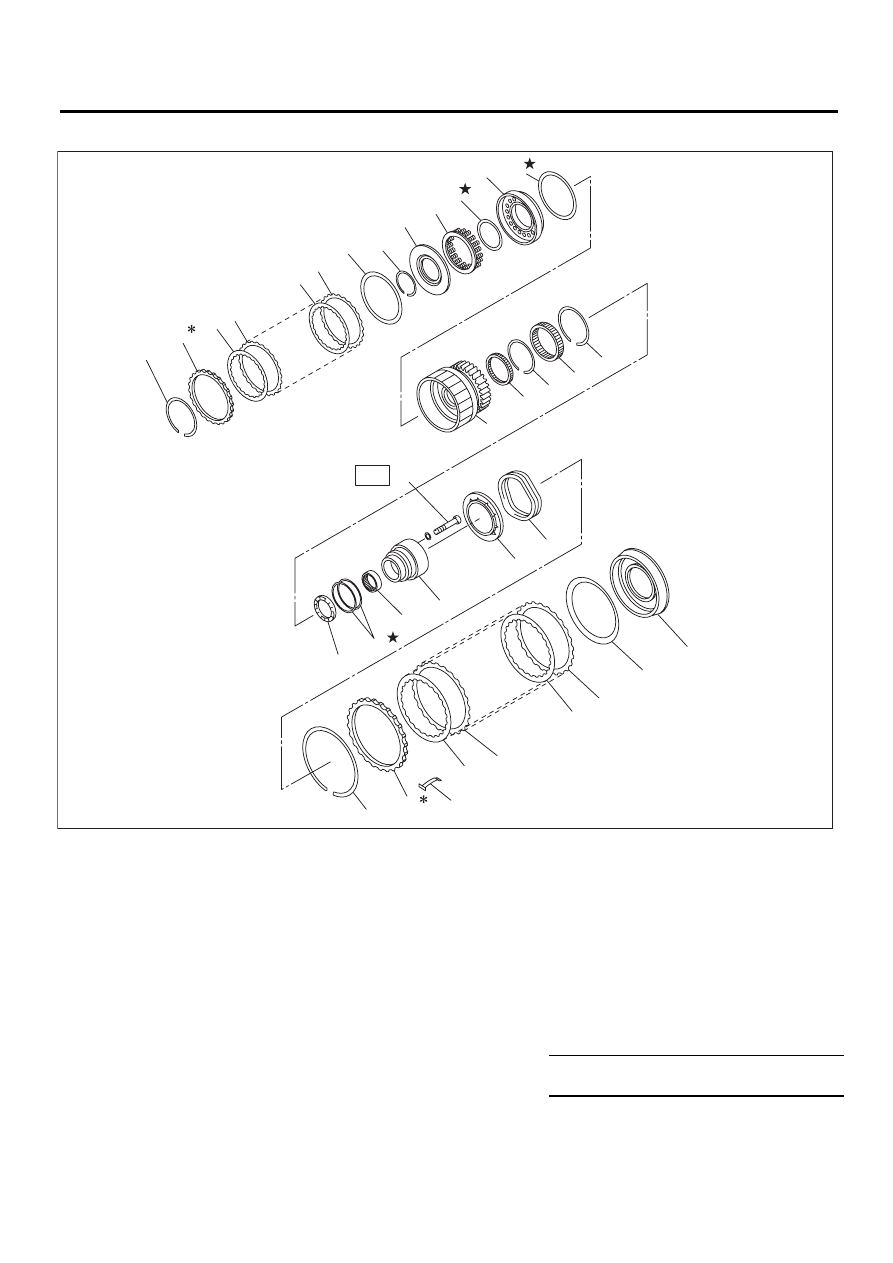

7. МУФТА НИЗШИХ ПЕРЕДАЧ И ТОРМОЗ НИЗШИХ ПЕРЕДАЧ И ЗАДНЕГО ХОДА

(1)

Стопорное кольцо

(12) Ступица муфты низших передач (23) Возвратная пружина

(2)

Стопорный диск

(13) Игольчатый подшипник

(24) Стопорное кольцо

(3)

Ведущий диск

(14) Стопорное кольцо 6

(25) Стопорный диск

(4)

Ведомый диск

(15) Односторонняя муфта

(26) Плоская пружина

(5)

Тарельчатый диск

(16) Стопорное кольцо

(27) Ведущий диск

(6)

Стопорное кольцо

(17) Упорный игольчатый подшипник (28) Ведомый диск

(7)

Крышка

(18) Уплотнительное кольцо

(29) Тарельчатый диск

(8)

Пружинный держатель

(19) Игольчатый подшипник

(30) Поршень тормоза низших передач и

заднего хода

(9)

Кольцо с D-образным профилем

(20) Внутреннее кольцо односто-

ронней муфты





(10) Поршень муфты низших передач (21) Торцовый болт

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(11) Кольцо с D-образным профилем

(22) Торцовый болт

T: 25 (2,5, 18,4)

AT-01278

(2)

(3)

(4)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10) (11)

(12)

(17)

(24)

(26)

(25)

(27)

(28)

(27)

(28)

(29)

(30)

(18)

(19)

(20)

(23)

(21)

(22)

(13)

(14)

(15)

(16)

T

(1)

4AT-12

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

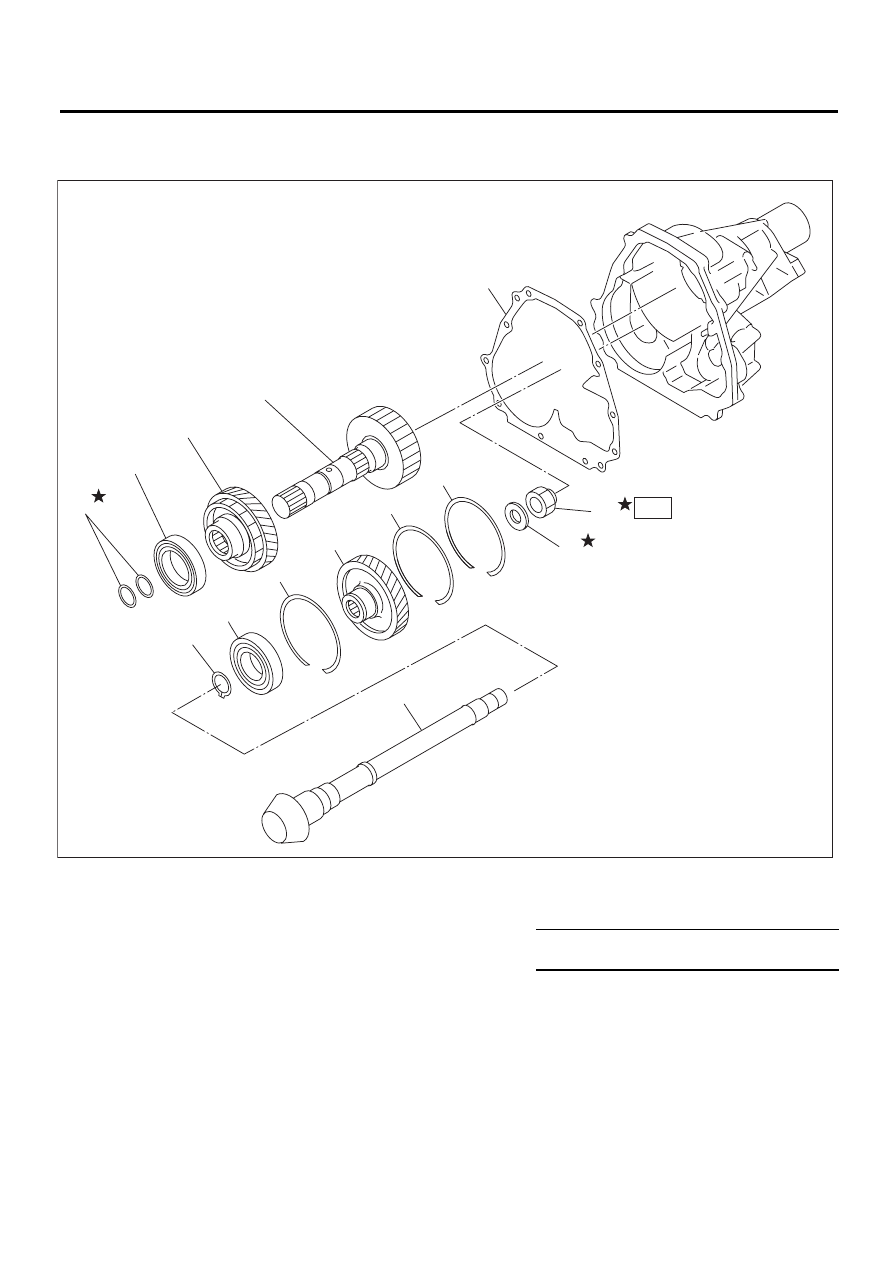

8. РЕДУКТОР

Модель с системой MP-T

(1) Уплотнительное кольцо

(6)

Стопорное кольцо

(11)

Стопорная гайка

(2) Шарикоподшипник

(7)

Шарикоподшипник

(12)

Прокладка

(3) Ведущая шестерня редуктора

(8)

Стопорное кольцо





(4) Ведущий вал редуктора

(9)

Ведомая шестерня редуктора

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(5) Вал ведущей шестерни

(10) Шайба

T: 100 (10,2, 73,8)

(10)

(1)

(2)

(3)

(4)

(11)

T

(5)

(6)

(7)

(8)

(8)

(8)

(9)

(12)

AT-03119
