Subaru Forester (2008 год). Руководство - часть 383





EN(H4DOTC)(diag)-253

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CA:КДН P2016 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

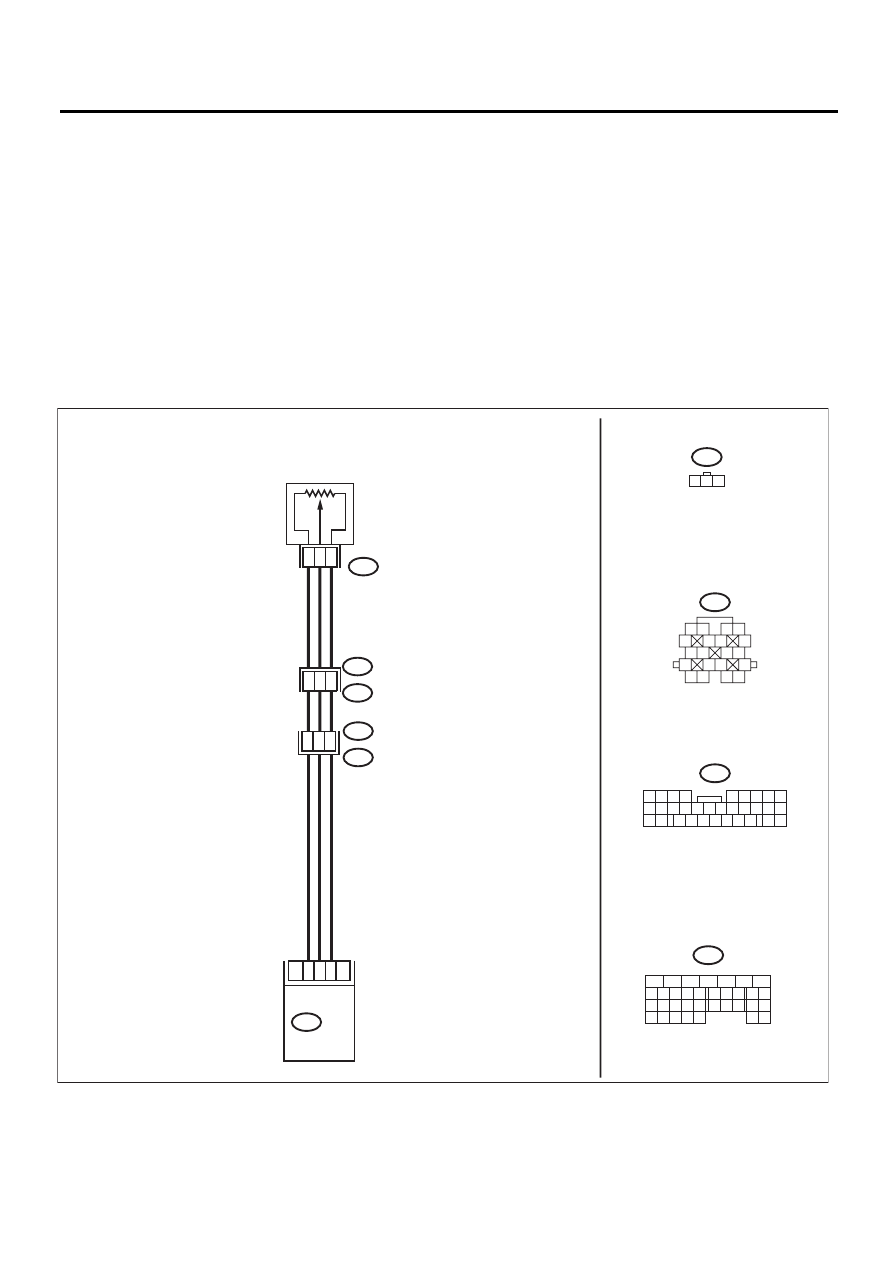

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-03996

E54

1 2 3

F60

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B134

E3

F60

F45

B62

1

3

2

B134

19

29

26

ECM

ПРАВЫЙ ДАТЧИК ПОЛОЖЕНИЯ
КЛАПАНА ВОЗДУШНОГО ПОТОКА

20

18

9

23

16

17

E54

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

EN(H4DOTC)(diag)-254

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

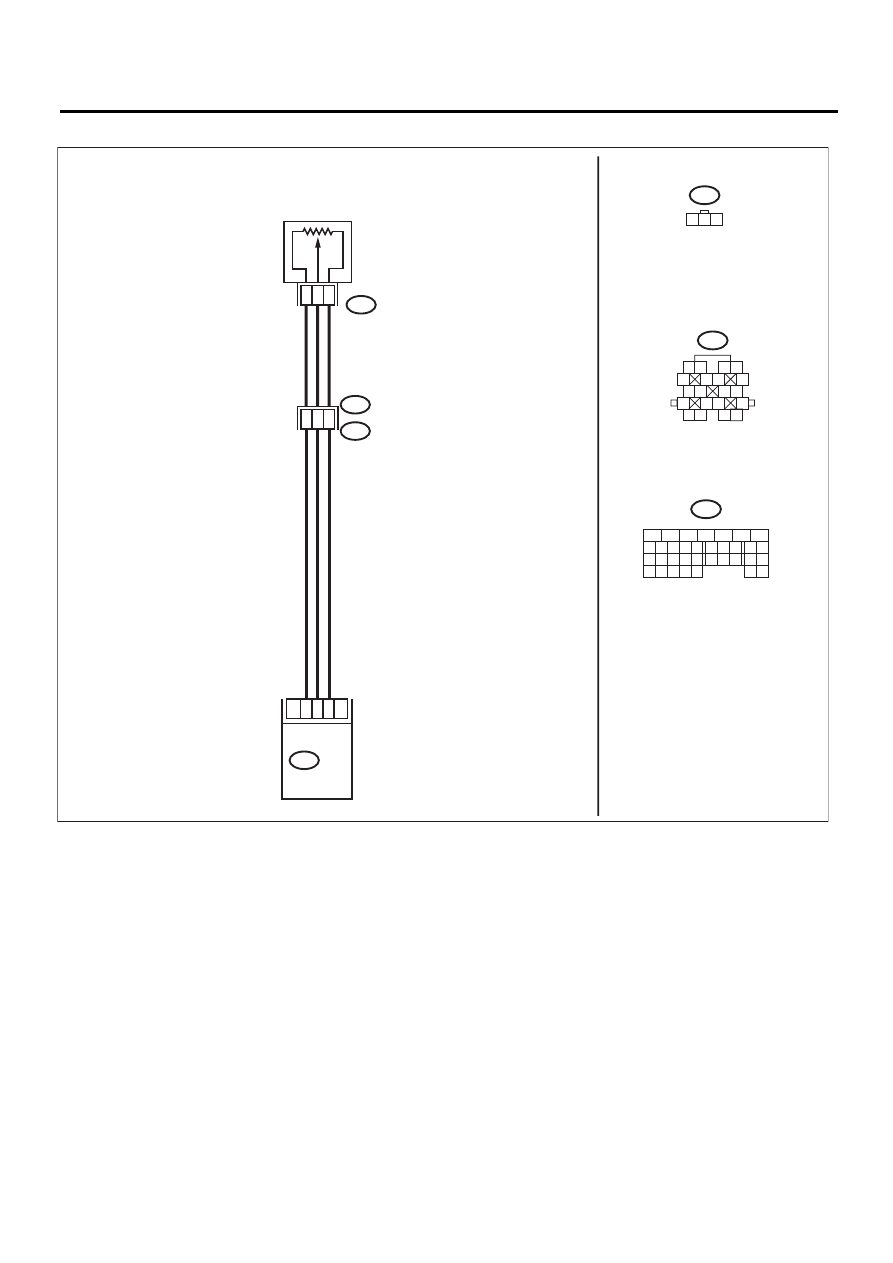

• Модель с правосторонним управлением

EN-03997

E54

1 2 3

B22

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B134

E3

B22

1

3

2

B134

19

29

26

ECM

ПРАВЫЙ ДАТЧИК ПОЛОЖЕНИЯ
КЛАПАНА ВОЗДУШНОГО ПОТОКА

20

18

9

E54

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

EN(H4DOTC)(diag)-255

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика положения клапа-
на воздушного потока при помощи Subaru Select
Monitor или универсального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4DOTC)(diag)-36, Subaru Select
Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение менее 0,2 В? Переходите к ша-

гу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъ-
еме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ПОЛОЖЕ-
НИЯ КЛАПАНА ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика положения
клапана воздушного потока.
3) Поверните выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом дат-
чика положения клапана воздушного потока и
массой двигателя.

Разъемы и клеммы

(E54) № 1 (+) — Масса двигателя (–):

Напряжение составляет
4,5 В или более?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика по-
ложения клапана воз-
душного потока.
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика положения клапана
воздушного потока.

Разъемы и клеммы

(B134) № 26 — (E54) № 3:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика по-
ложения клапана воз-
душного потока.
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 26 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 5.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом привода
клапана воздушного
потока.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и датчика
положения клапана воздушного потока.

Плохой контакт в разъеме
ECM и датчика положе-
ния клапана воздушного
потока?

Устраните пло-
хой контакт в
разъеме ECM и
датчика положе-
ния клапана воз-
душного потока.

Замените датчик поло-
жения клапана воз-
душного потока. <См.
FU(H4DOTC)-40, Дат-
чик положения клапа-
на воздушного потока.>

EN(H4DOTC)(diag)-256

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CB:КДН P2017 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-03996

E54

1 2 3

F60

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

B134

E3

F60

F45

B62

1

3

2

B134

19

29

26

ECM

ПРАВЫЙ ДАТЧИК ПОЛОЖЕНИЯ
КЛАПАНА ВОЗДУШНОГО ПОТОКА

20

18

9

23

16

17

E54

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25
