Subaru Forester (2008 год). Руководство - часть 381





EN(H4DOTC)(diag)-245

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BS:КДН P2004 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

BT:КДН P2005 ЗАЛИПАНИЕ В ОТКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики
неисправности (КДН)”.
<См. EN(H4DOTC)(diag)-
81, Список кодов диа-
гностики неисправностей
(КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ПРАВОГО КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязнения
или засоры посторонни-
ми предметами в клапа-
не воздушного потока?

Очистите клапан воз-
душного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4DOTC)-38,
Узел клапана воз-
душного потока.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики не-
исправности (КДН)”. <См.
EN(H4DOTC)(diag)-81, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЛЕВОГО КЛАПАНА ВОЗДУШНО-
ГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязне-
ния или засоры посто-
ронними предметами в
клапане воздушного
потока?

Очистите клапан воздуш-
ного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4DOTC)-38,
Узел клапана воз-
душного потока.>

EN(H4DOTC)(diag)-246

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BU:КДН P2006 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

BV:КДН P2007 ЗАЛИПАНИЕ В ЗАКРЫТОМ СОСТОЯНИИ ЗАСЛОНКИ

КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли
какой-либо другой
КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики не-
исправности (КДН)”. <См.
EN(H4DOTC)(diag)-81,
Список кодов диагности-
ки неисправностей (КДН).>

Переходите к шагу 2.

2

ПРОВЕРКА ПРАВОГО КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загряз-
нения или засоры
посторонними пред-
метами в клапане
воздушного потока?

Очистите клапан воздуш-
ного потока.

Замените узел клапа-
на воздушного потока.
<См. FU(H4DOTC)-38,
Узел клапана воздуш-
ного потока.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте соответствую-
щие КДН, используя “Спи-
сок кодов диагностики не-
исправности (КДН)”. <См.
EN(H4DOTC)(diag)-81, Спи-
сок кодов диагностики не-
исправностей (КДН).>

Переходите к ша-
гу 2.

2

ПРОВЕРКА ЛЕВОГО КЛАПАНА ВОЗДУШНО-
ГО ПОТОКА
1) Снимите узел клапана воздушного потока.
2) Проверьте корпус клапана воздушного по-
тока.

Имеются ли загрязне-
ния или засоры посто-
ронними предметами в
клапане воздушного
потока?

Очистите клапан воздуш-
ного потока.

Замените узел
клапана воздуш-
ного потока. <См.
FU(H4DOTC)-38,
Узел клапана воз-
душного потока.>

EN(H4DOTC)(diag)-247

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BW:КДН P2008 ЦЕПЬ УПРАВЛЕНИЯ ЗАСЛОНКОЙ КЛАПАНА ВОЗДУШНОГО

ПОТОКА / РАЗРЫВ (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру провер-
ки <
См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

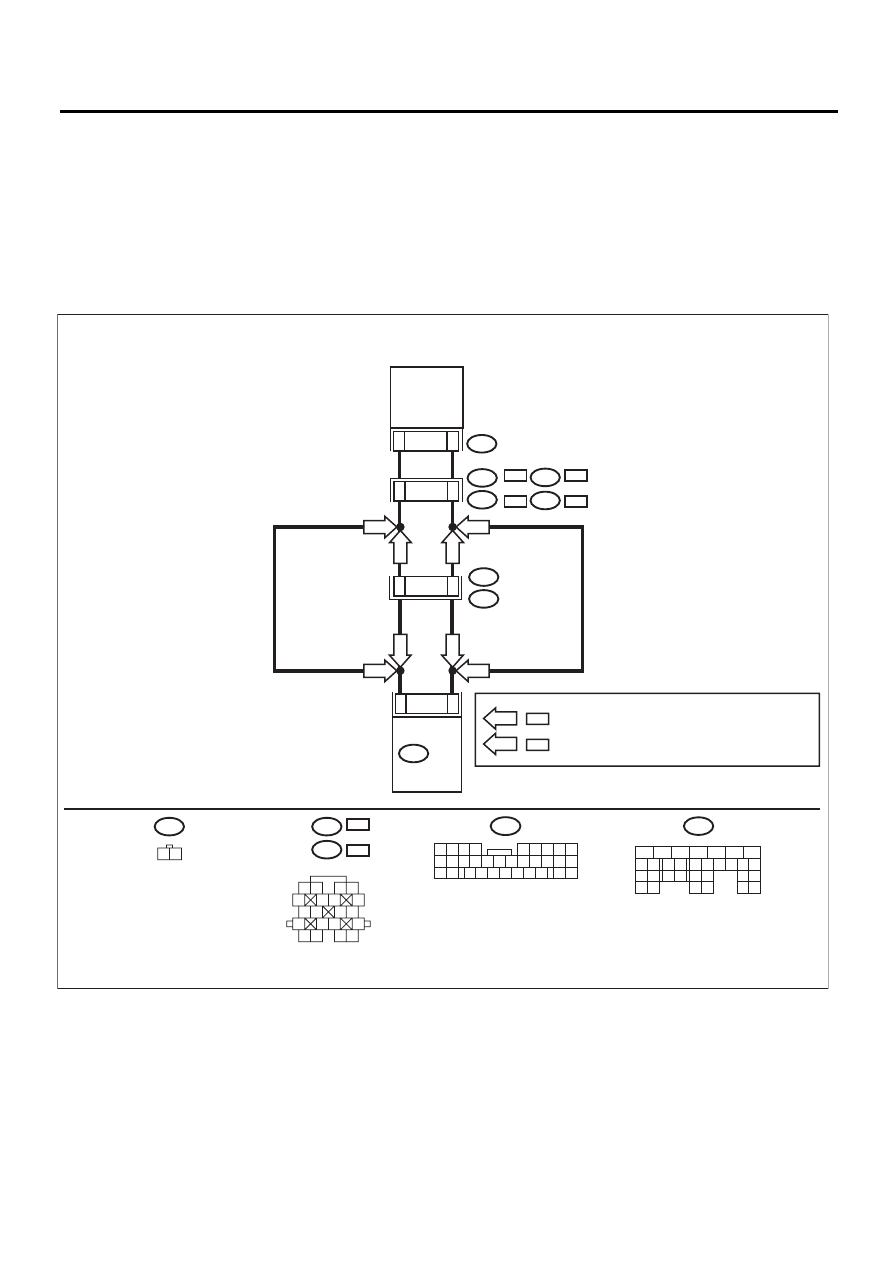

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-03994

E55

F60

B22

1 2

1 2

5

6 7

8

13

14 15

16

9 10

11 12

3 4

17 18

19 20

E3

E55

F60

B137

23

12

13

F45

B62

22

5

6

1

2

B137

ECM

ПРИВОД ПРАВОГО КЛАПАНА
ВОЗДУШНОГО ПОТОКА

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

RHD

RHD

RHD

RHD

LHD

LHD

LHD

LHD

LHD

RHD

E3

B22

RHD

RHD

LHD

LHD

LHD

RHD

LHD

RHD

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

EN(H4DOTC)(diag)-248

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем от ECM и клапана
воздушного потока.
3) Измерьте сопротивление между ECM и
приводом клапана воздушного потока.

Разъемы и клеммы

(B137) № 22 — (E55) № 1:
(B137) № 23 — (E55) № 2:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом привода клапана
воздушного потока.
• Плохой контакт в со-
единительном разъеме

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПРИВОДА КЛАПАНА ВОЗДУШ-
НОГО ПОТОКА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B137) № 22 — Масса кузова:
(B137) № 23 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое за-
мыкание на массу в про-
водке между ECM и
разъемом привода кла-
пана воздушного пото-
ка.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме привода клапа-
на воздушного потока.

Плохой контакт в разъ-
еме привода клапана
воздушного потока?

Устраните пло-
хой контакт в
разъеме привода
клапана воздуш-
ного потока.

Замените привод клапа-
на воздушного потока.
<См. FU(H4DOTC)-39,
Привод клапана воз-
душного потока.>
