Subaru Forester (2008 год). Руководство - часть 343





EN(H4DOTC)(diag)-93

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КДН P0031 HO2S НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.

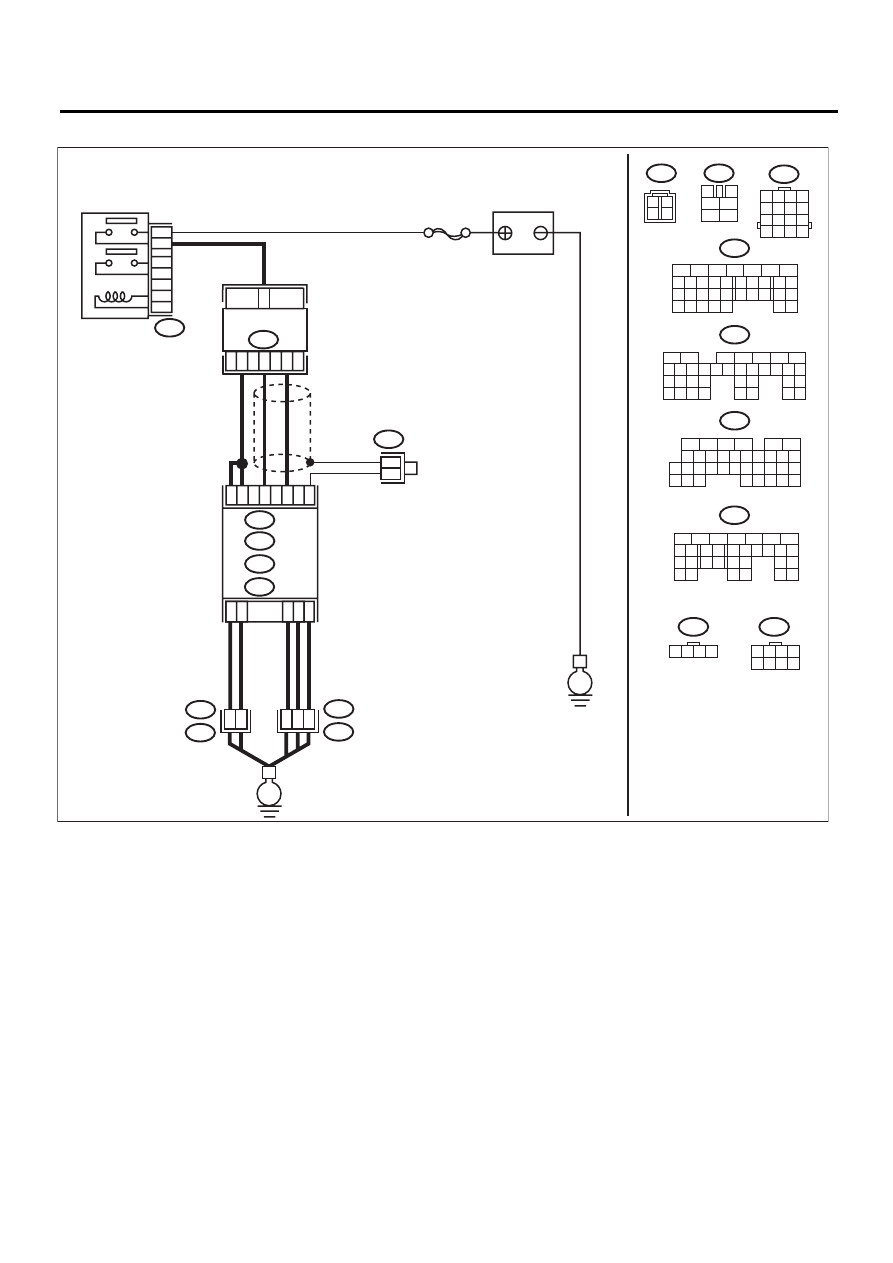

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-04868

E

E

SBF-5

B47

1

2

3

5

4

6

B100

F2

14

B138

*

*

3

2

16

15

13

30

29

11

D1

D2

C2

C3

B

8

B9

B1

ECM

1

3

2

4

B262

3

4

1

2

5

6

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

F61

B47

B262

F45

F2

ГЛАВНОЕ РЕЛЕ

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

АККУМУЛЯТОР

1

2

3

4

B135

B:

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B136

C:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

B135

B:

B134

A:

B136

C:

B137

B62

F45

F61

E2

B317

E56

D:

B138

B317

1 2 3 4
5 6 7 8

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

B134

A:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A5

D3

D7

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА
    КЛЕММ ИЗ 1, 2, 5 И 6

*

EN(H4DOTC)(diag)-94

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

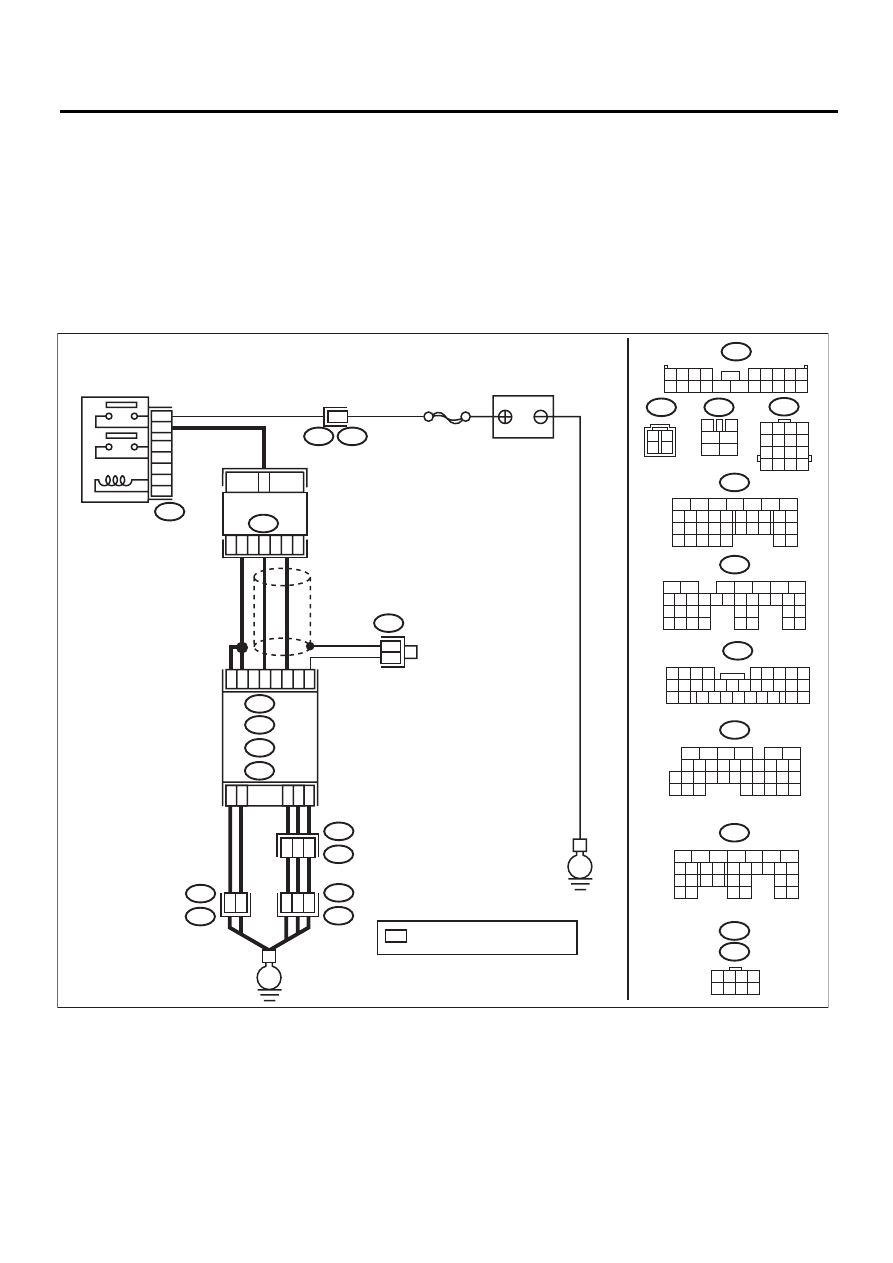

• Модель с правосторонним управлением

EN-04869

E

E

SBF-5

B47

1

2

3

5

4

6

B83

3

2

3

2

16

15

13

D1

D2

C2

C3

B

8

B9

B1

ECM

1

3

2

4

B262

3

4

1

2

5

6

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

B21

B47

B262

ГЛАВНОЕ РЕЛЕ

ПЕРЕДНИЙ ДАТЧИК КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ
СМЕСИ)

АККУМУЛЯТОР

1

2

3

4

B135

B:

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

B136

C:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

B135

B:

B134

A:

B136

C:

B137

B21

E2

B317

E56

D:

B317

1 2 3 4
5 6 7 8

B83

1 2 3 4

B134

A:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A5

D3

D7

EN(H4DOTC)(diag)-95

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТ-
ЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от переднего дат-
чика кислорода.
3) Поверните выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
переднего датчика кислорода и массой
двигателя.

Разъемы и клеммы

(B262) № 1 (+) — Масса двигателя (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи питания.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между главным
реле и разъемом перед-
него датчика кислорода
• Плохой контакт в
разъеме переднего дат-
чика кислорода
• Плохой контакт в
разъеме главного реле

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.

Разъемы и клеммы

(B136) № 2 — (B262) № 2:
(B136) № 3 — (B262) № 2:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните разрыв цепи
в проводке между ECM
и передним датчиком
кислорода.

3

ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке меж-
ду ECM и массой кузова.

Разъемы и клеммы

(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:

Сопротивление составляет
менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
Измерьте сопротивление между клеммами
переднего датчика кислорода.

Клеммы

№ 1 — № 2:

Сопротивление в диапазоне
2 — 3 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Замените передний дат-
чик кислорода. <См.
FU(H4DOTC)-42, Пере-
дний датчик кислорода
(качества топливовоз-
душной смеси).>

EN(H4DOTC)(diag)-96

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КДН P0032 HO2S ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

НАГРЕВАТЕЛЕМ ДАТЧИКА КИСЛОРОДА (БАНК 1 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-04868

E

E

SBF-5

B47

1

2

3

5

4

6

B100

F2

14

B138

*

*

3

2

16

15

13

30

29

11

D1

D2

C2

C3

B

8

B9

B1

ECM

1

3

2

4

B262

3

4

1

2

5

6

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

F61

B47

B262

F45

F2

ГЛАВНОЕ РЕЛЕ

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕСТВА
ТОПЛИВОВОЗДУШНОЙ СМЕСИ)

АККУМУЛЯТОР

1

2

3

4

B135

B:

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

B136

C:

5

6

7 8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16

17 18 19 20 21

33 34

29

32

30

31

35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

B137

D:

B135

B:

B134

A:

B136

C:

B137

B62

F45

F61

E2

B317

E56

D:

B138

B317

1 2 3 4
5 6 7 8

1 2 3 4

5 6 7 8 9

10 11 12 13 14

15 16 17 18 19 20

B134

A:

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

A5

D3

D7

 :  ПРОИЗВОЛЬНЫЕ НОМЕРА
    КЛЕММ ИЗ 1, 2, 5 И 6

*
