Subaru Forester (2008 год). Руководство - часть 323





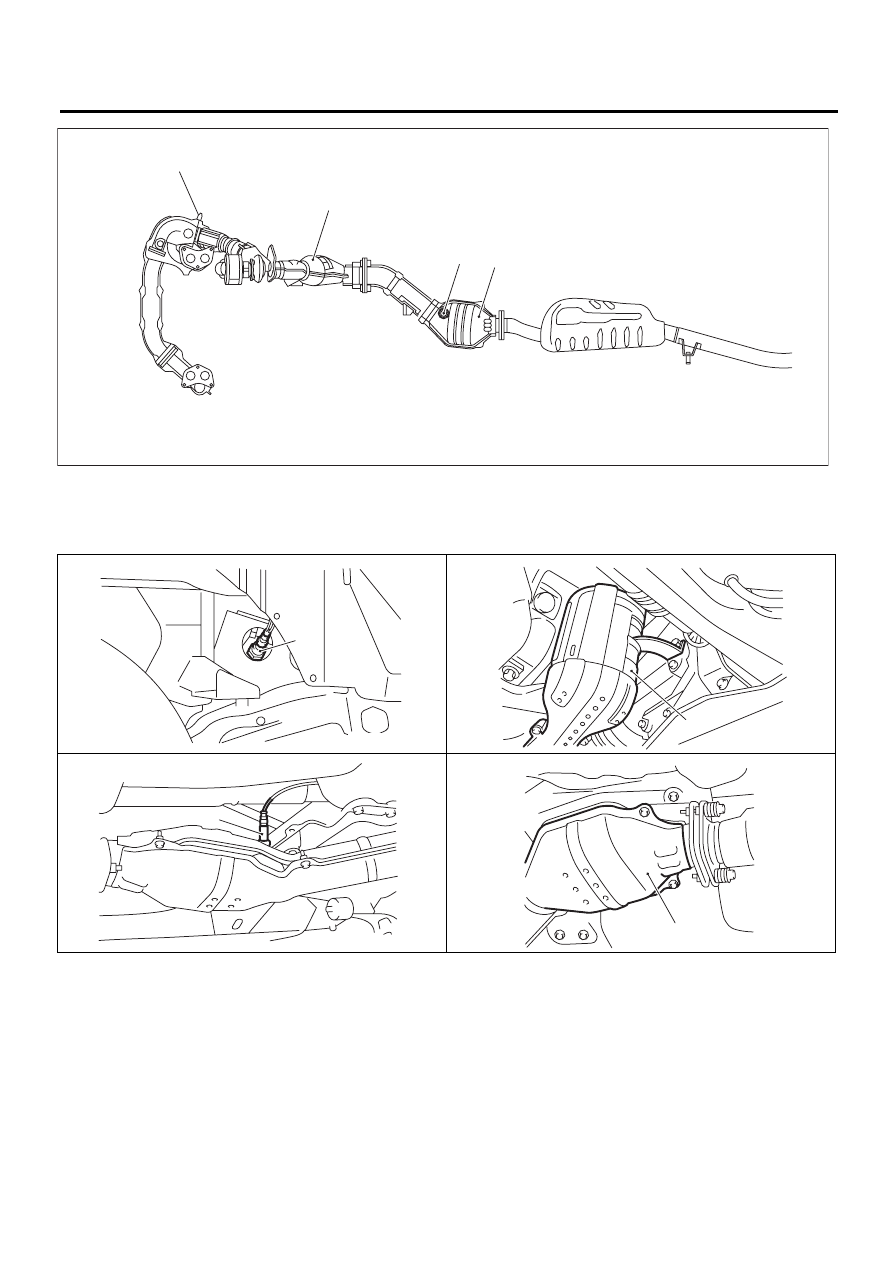

EN(H4DOTC)(diag)-13

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Передний датчик кислорода

(3) Задний датчик кислорода

(4)

Задний каталитический нейтрализатор

(2)

Передний каталитический ней-
трализатор









EN-03863

(1)

(4)

(3)

(2)

(1)

EN-00303

EN-03858

(2)

EN-03859

(3)

EN-03860

(4)

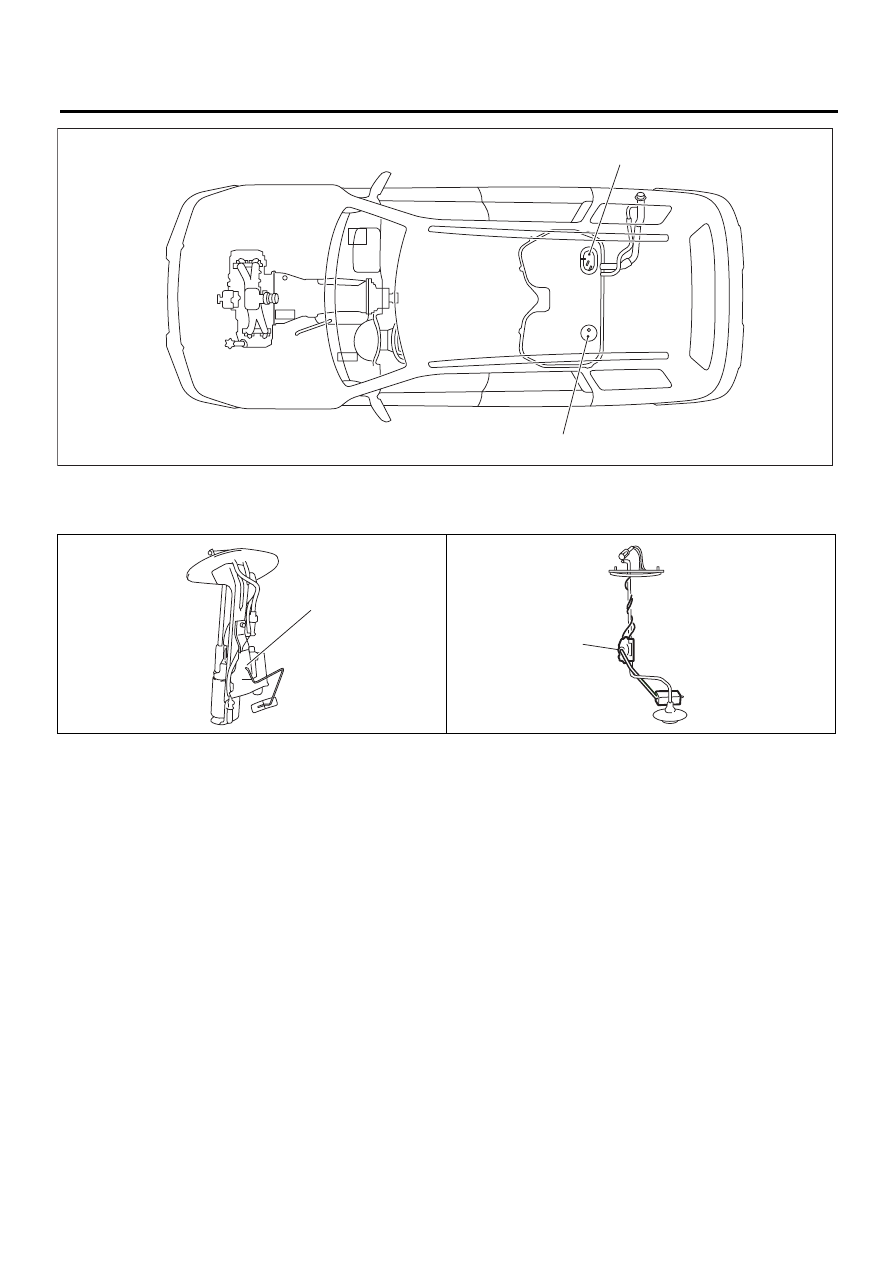

EN(H4DOTC)(diag)-14

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

(1)

Датчик уровня топлива

(2)

Вспомогательный датчик уровня
топлива





EN-00308

(2)

(1)

EN-00310

(1)

EN-00311

(2)

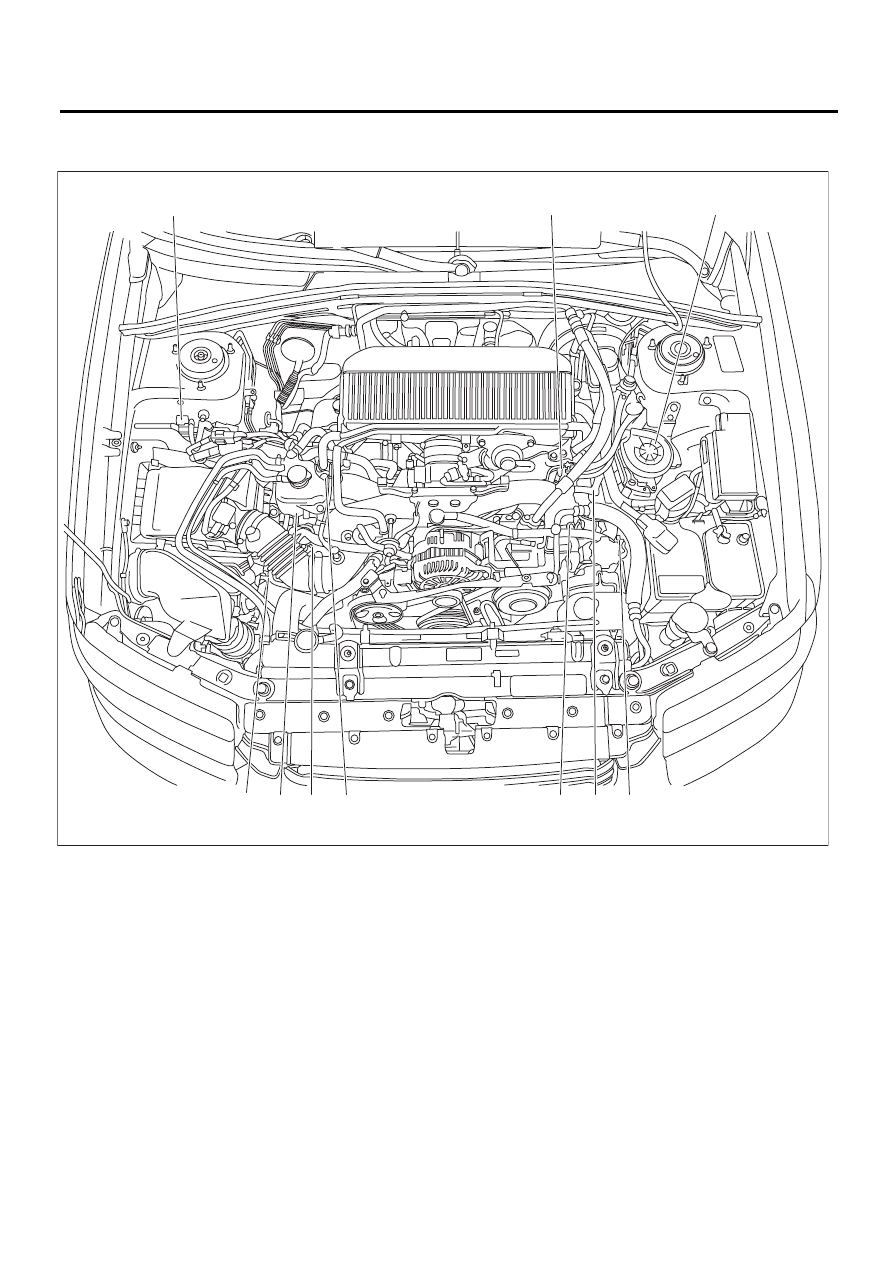

EN(H4DOTC)(diag)-15

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Электромагнитный клапан, привод, детали системы снижения токсичности выхлопных га-
зов и системы зажигания

(1)

Электромагнитный перепускной кла-
пан турбокомпрессора

(5) Электромагнитный клапан уп-

равления потоком масла

(8)

Клапан подачи вторичного воз-
духа (левый)

(2)

Электромагнитный клапан управле-
ния продувкой адсорбера

(6) Насос системы подачи вторич-

ного воздуха

(3)

Катушка зажигания

(7) Клапан подачи вторичного воз-

духа (правый)





(4)

Привод клапана воздушного потока

EN-03956

(3)

(3)

(5)

(5)

(4)

(4)

(2)

(1)

(7) (8)

(6)

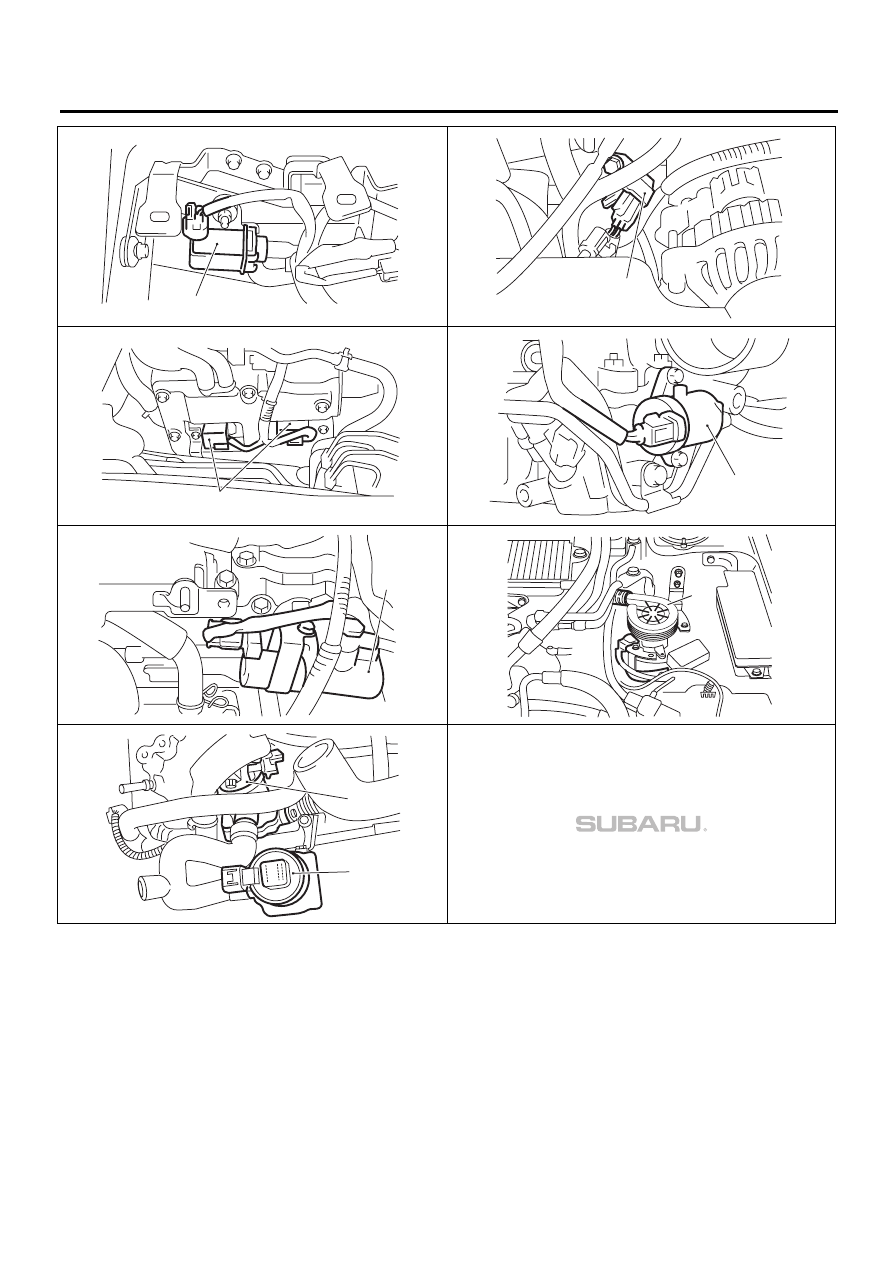

EN(H4DOTC)(diag)-16

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-00313

(1)

EN-01804

(2)

EN-01805

(3)

EN-01806

(4)

EN-02011

(5)

EN-04112

(6)

EN-03857

(7)

(8)
