EN(H4DOTC)(diag)-9

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

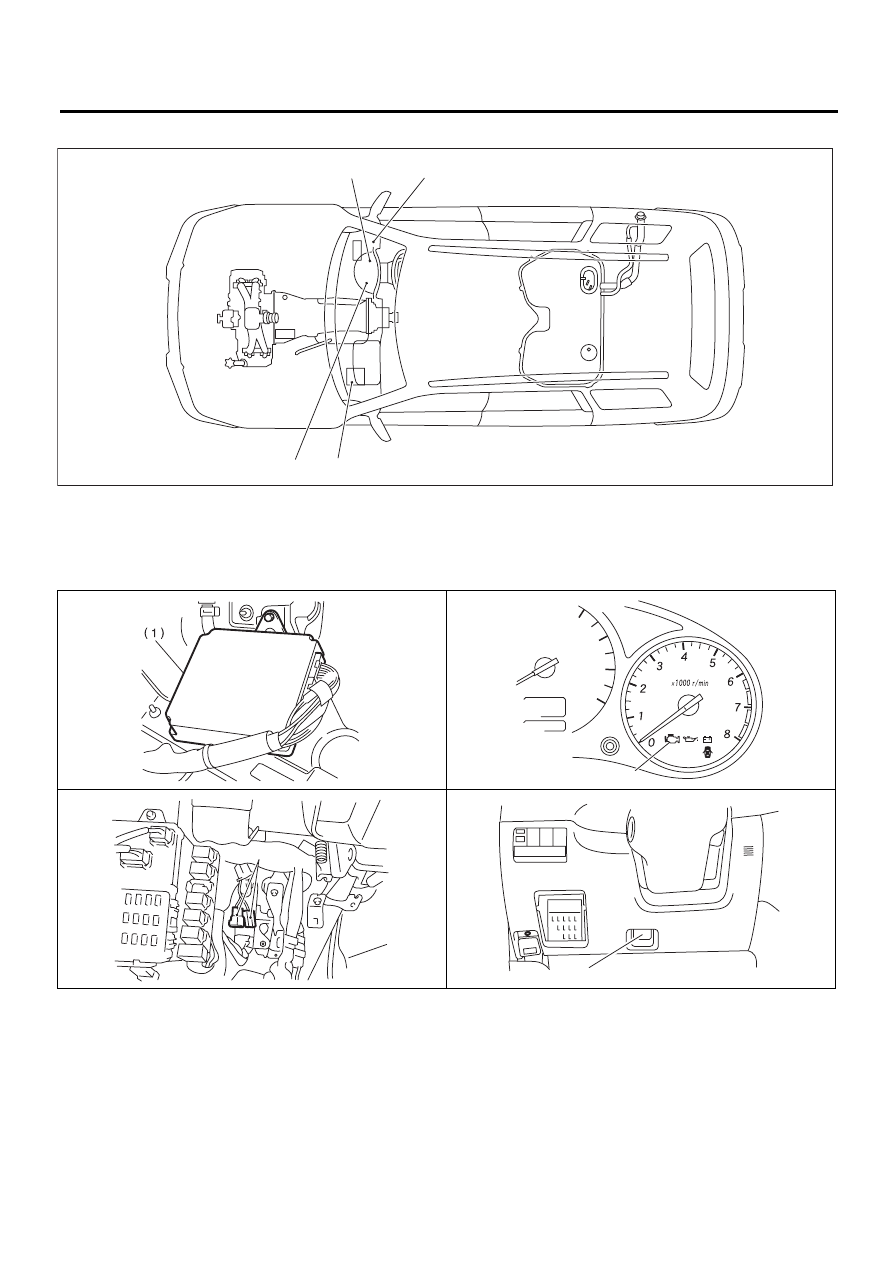

1. ДВИГАТЕЛЬ

• Блок управления

• Модель с левосторонним управлением

EN-00288

(4)

(2)

(3)

(1)

EN(H4DOTC)(diag)-10

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

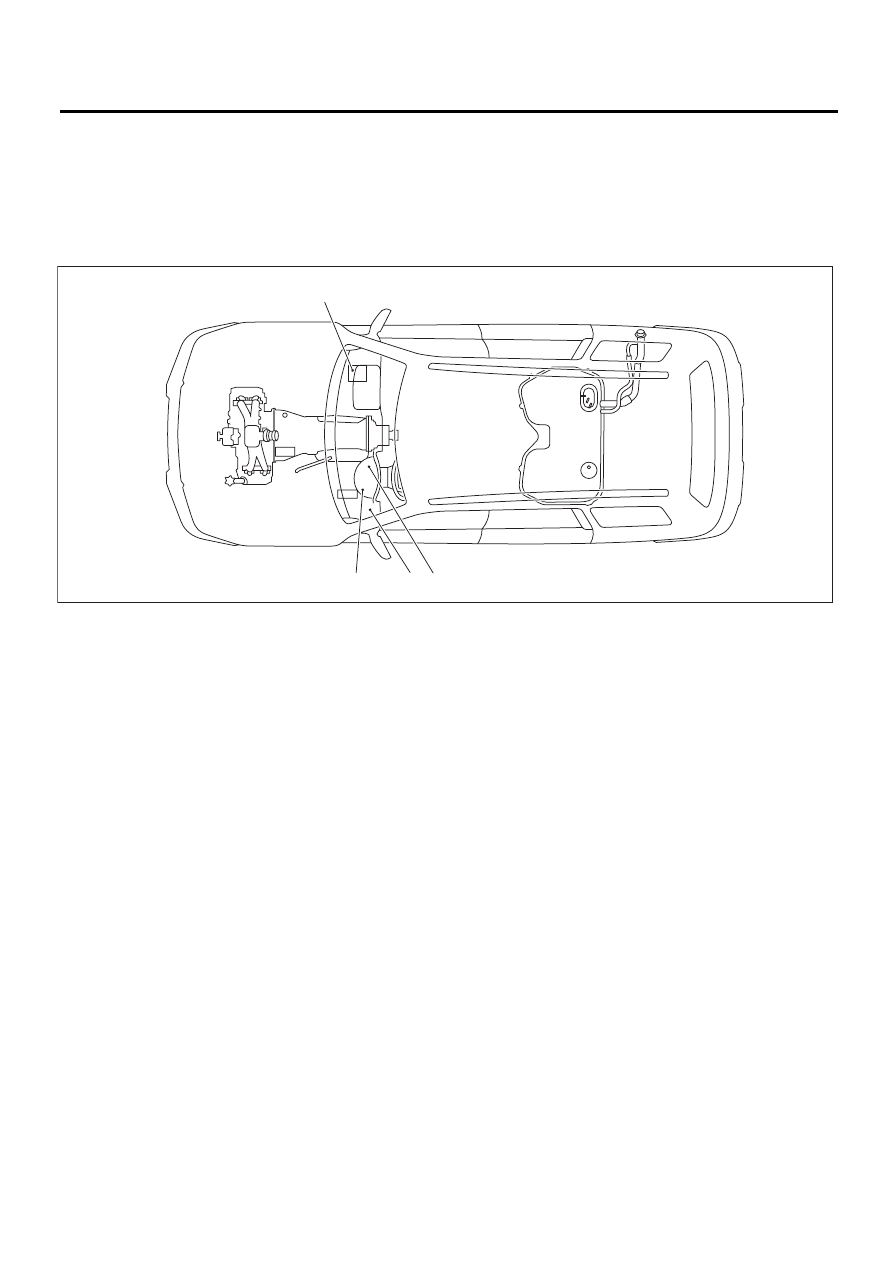

• Модель с правосторонним управлением

(1)

Блок управления двигателем
(ECM)

(3)

Разъем режима поставки (тес-
тового режима)

(4)

Разъем передачи данных

(2)

Контрольная лампа обнаруже-
ния неисправностей









EN-00289

(1)

(2)

(3)

(4)

EN-00156

(2)

EN-00004

( 3 )

EN-00158

(4)

EN-00236

EN(H4DOTC)(diag)-11

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

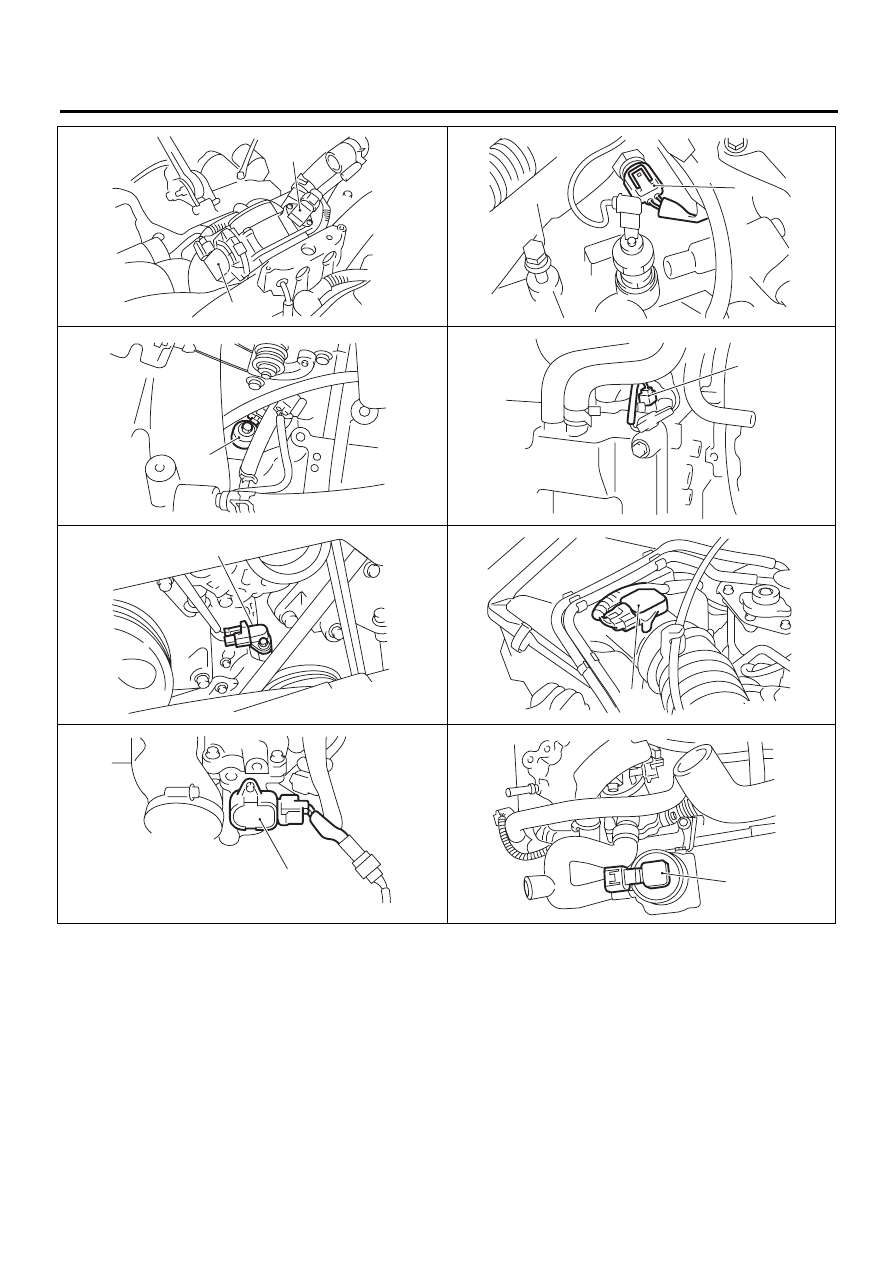

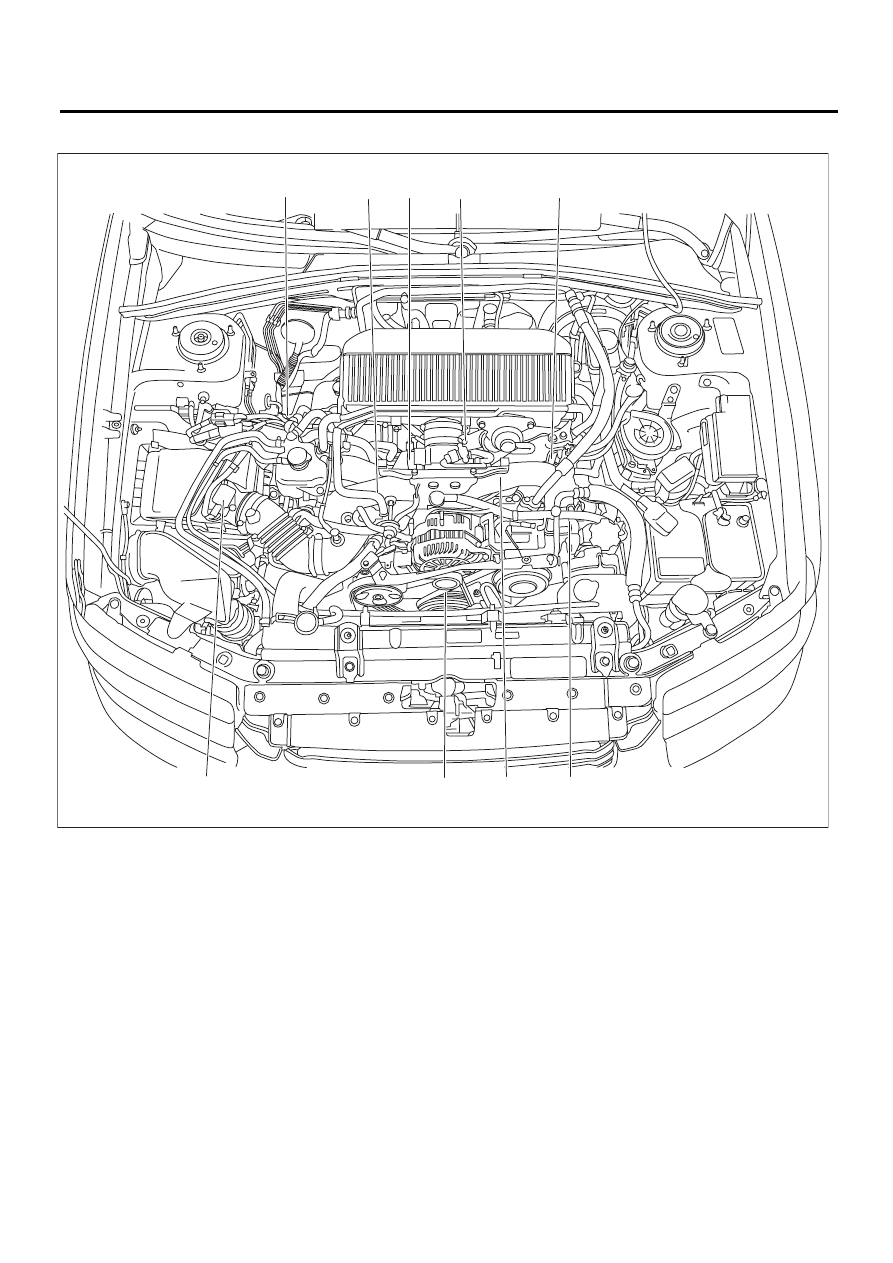

• Датчик

(1)

Датчик абсолютного давления
во впускном коллекторе

(4)

Датчик детонации

(8)

Датчик положения клапана
воздушного потока

(5)

Датчик положения распредели-
тельного вала

(2)

Датчик температуры охлажда-
ющей жидкости

(6)

Датчик угла поворота коленчато-
го вала

(9)

Датчик давления вторичного
воздуха

(7)

Датчик массового расхода и тем-
пературы
впускаемого воздуха

(3)

Блок электронной дроссельной
заслонки

EN-03955

(5)

(7)

(6)

(4)

(8)

(2)

(1)

(3)

(9)

EN(H4DOTC)(diag)-12

Расположение электрических компонентов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-02009

(3)

(1)

(2)

EN-00295

EN-00297

(4)

EN-01798

(5)

EN-00299

(6)

(7)

EN-00300

(8)

EN-00301

EN-03855

(9)
