EX(H4DOTC)-11

Центральная выхлопная труба

СИСТЕМА ВЫПУСКА

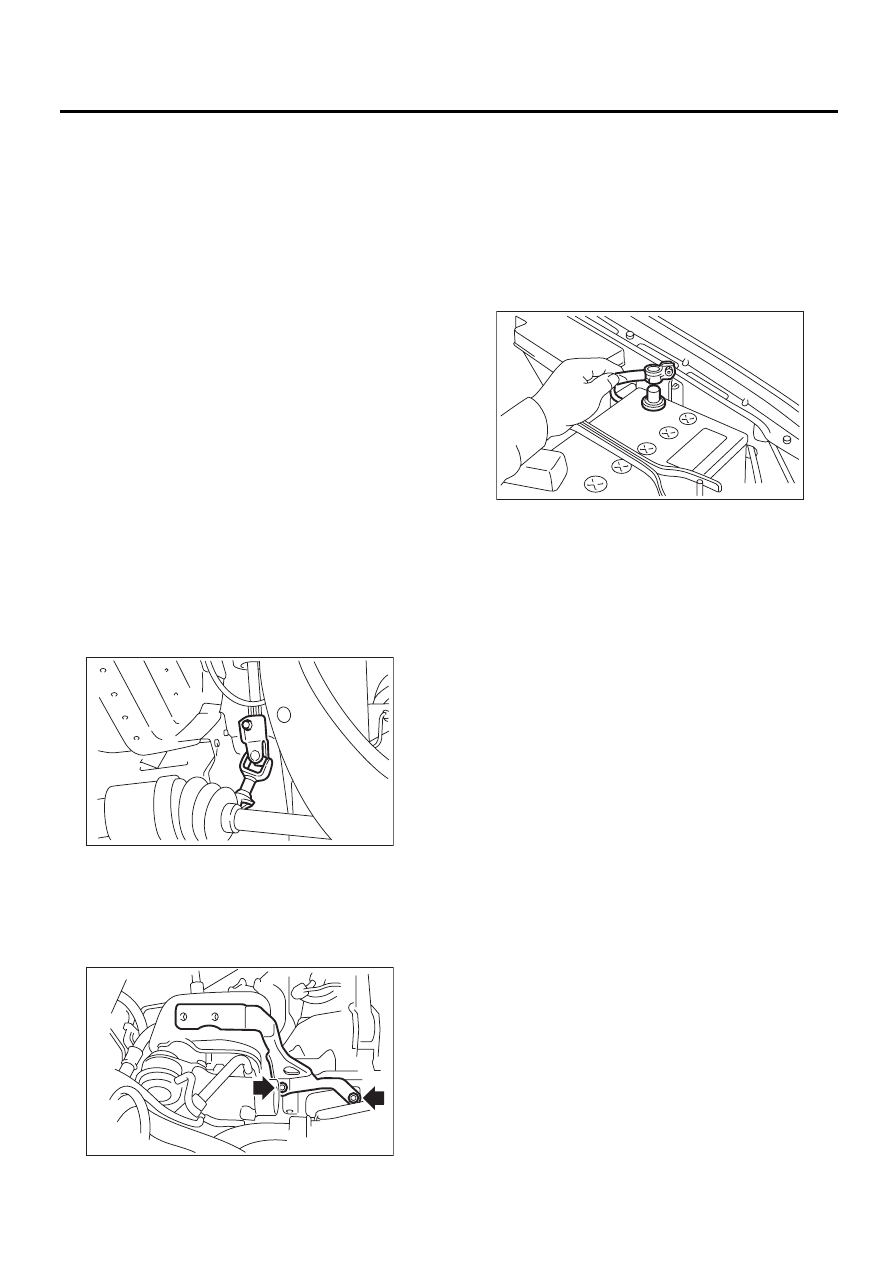

14) Установите универсальный шарнир. (Мо-
дель с правосторонним управлением)

(1) Совместите отверстие болта на длинной
вилке универсального шарнира с вырезом в
шлицевой части конца вала, затем вставьте
универсальный шарнир.
(2) Совместите отверстие болта в короткой
вилке универсального шарнира с вырезом в
шлицевой части рулевого механизма. Пол-
ностью опустите универсальный шарнир.
(3) Временно затяните болт на короткой вил-
ке. Поднимите универсальный шарнир, что-
бы убедиться, что болт надлежащим образом
прошел через вырез в шлицевой части.
(4) Затяните болт на длинной вилке, а так-
же затяните болт на короткой вилке.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,4 фунт-сила-фут)

ОСТОРОЖНО:
• Убедитесь, что болты универсального шар-
нира проходят через выемку в шлицевой час-
ти вала.
• Чрезмерное усилие при затяжке болтов
универсального шарнира может привести к
затруднению управления рулевым колесом.
Стандартный зазор между рулевым меха-
низмом и шарниром DOJ:

15 мм (0,59 дюйма) или более

15) Установите нижний кожух.
16) Опустите автомобиль.
17) Установите кронштейн промежуточного ох-
ладителя.
Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

18) Установите промежуточный охладитель.
<См. IN(H4DOTC)-11, УСТАНОВКА, Промежу-
точный охладитель.>
19) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки. <См. AB-20,
РЕГУЛИРОВКА, Поворотный разъем рулевой
колонки.>
20) Установите крышку коллектора.
21) Присоедините провод массы к аккумуля-
тору.

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.

EX-00008

EX-00007

FU-00009

EX(H4DOTC)-12

Соединительная труба

СИСТЕМА ВЫПУСКА

4. Соединительная труба

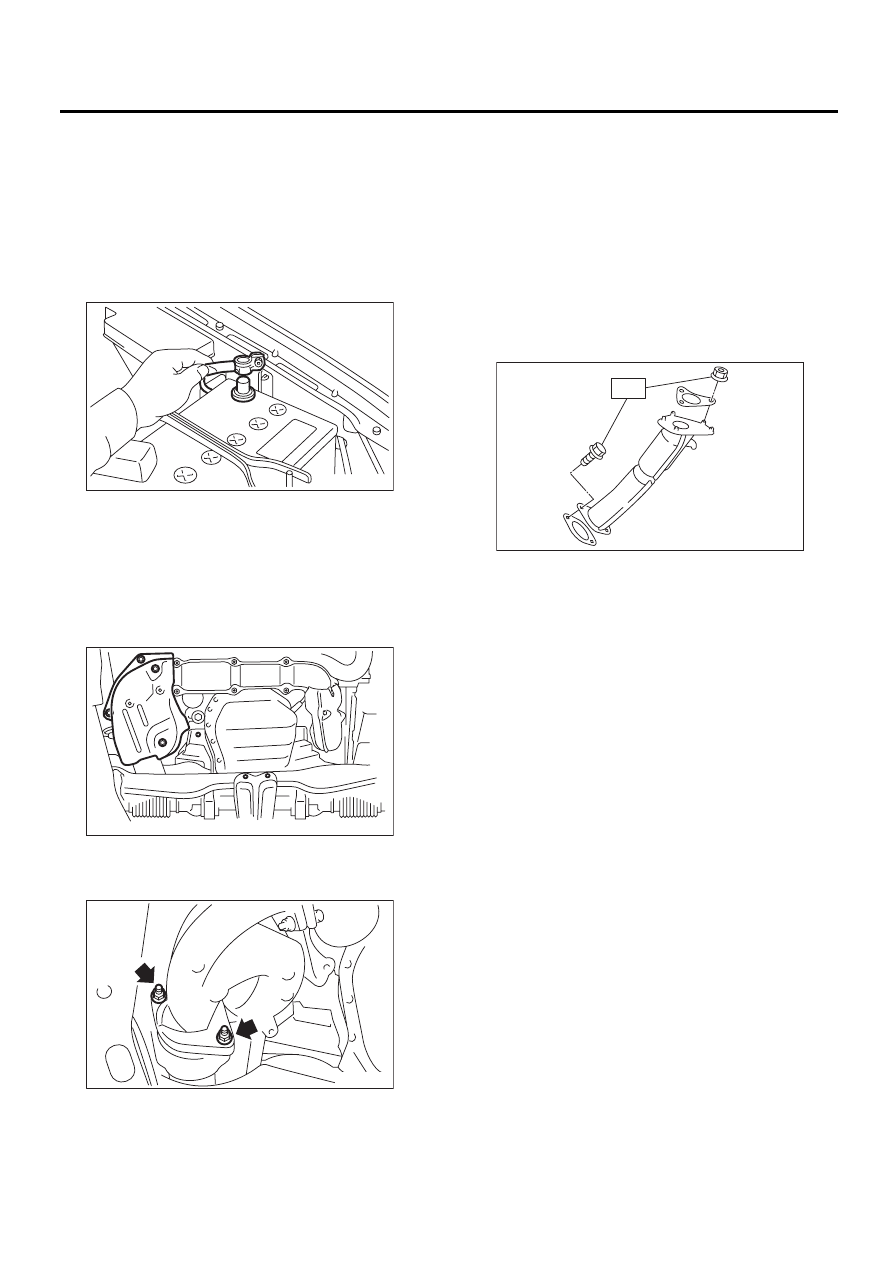

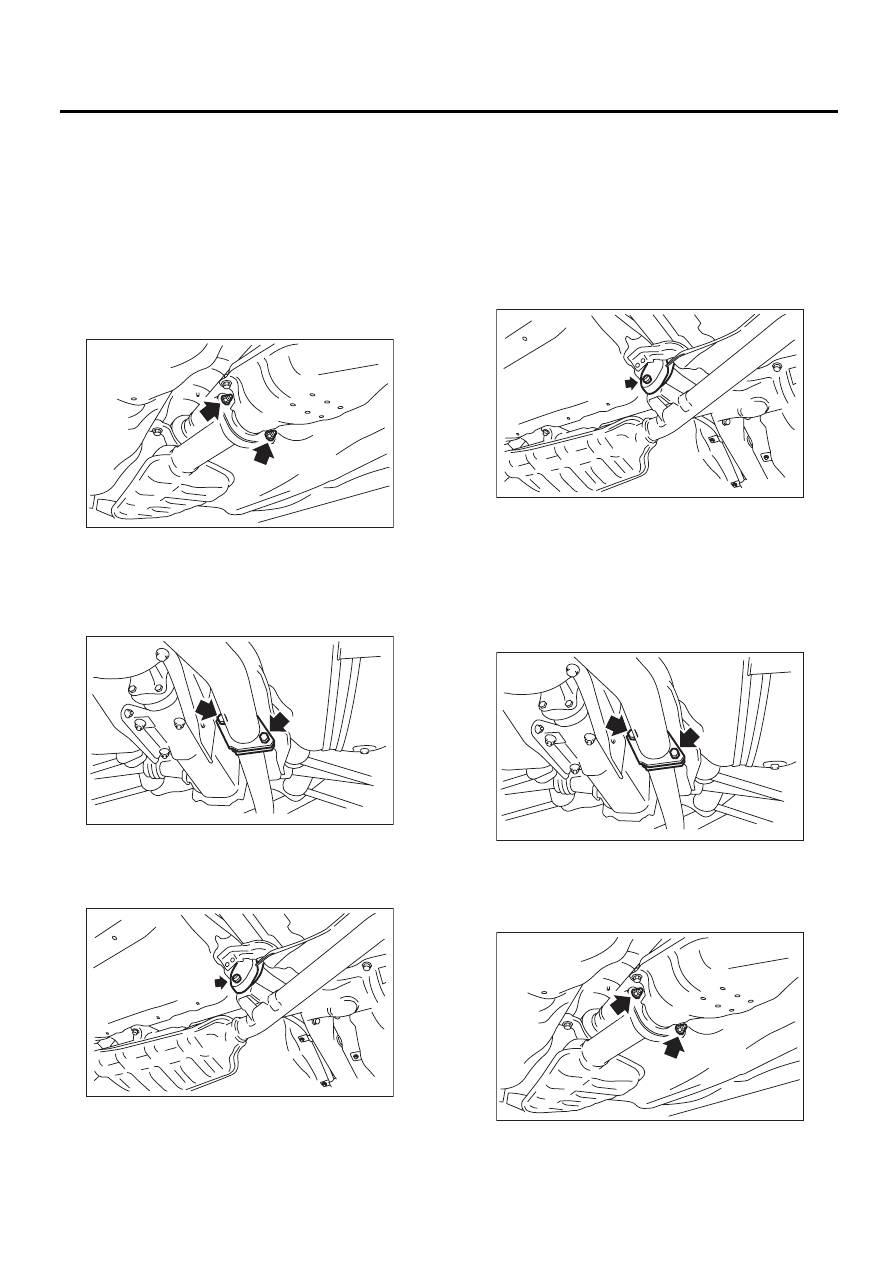

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите крышку коллектора.
4) Снимите передний датчик кислорода.
<См. FU(H4DOTC)-42, СНЯТИЕ, Передний дат-
чик кислорода (качества топливовоздушной
смеси).>
5) Снимите нижний кожух.
6) Снимите нижнюю крышку выпускного кол-
лектора (правую).

7) Отверните болты и гайки, которые крепят
передний выпускной коллектор к соединитель-
ной трубе.

8) Снимите центральную выхлопную трубу.
<См. EX(H4DOTC)-8, СНЯТИЕ, Центральная
выхлопная труба.>

9) Снимите турбонагнетатель.
<См. IN(H4DOTC)-13, СНЯТИЕ, Турбонагнета-
тель.>
10) Извлеките соединительную трубу вверх.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

T: 42,5 Нм (4,3 кгс-м, 31,3 фунт-сила-фут)

FU-00009

EX-00247

EX-00018

EX-00019

T

EX(H4DOTC)-13

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

5. Задняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Отделите заднюю выхлопную трубу от цент-
ральной выхлопной трубы.

4) Отделите заднюю выхлопную трубу от глу-
шителя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не уронить за-
днюю выхлопную трубу.

5) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
6) Снимите заднюю выхлопную трубу с резино-
вой подушки.

B: УСТАНОВКА

1) Нанесите слой аэрозольной смазки на со-
пряженную поверхность резиновой подушки.
2) Установите заднюю выхлопную трубу на ре-
зиновую подушку.

ПРИМЕЧАНИЕ:
При нанесении смазки на резиновую подушку в
процессе снятия/установки, удалите смазку пос-
ле сборки.

3) Установите заднюю выхлопную трубу на глу-
шитель.

ПРИМЕЧАНИЕ:
Установите новую прокладку и самоконтрящу-
юся гайку.

Момент затяжки:

48 Нм (4,9 кгс-м, 35,4 фунт-сила-фут)

4) Установите заднюю выхлопную трубу на цент-
ральную выхлопную трубу.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

5) Опустите автомобиль.

EX-02132

EX-00020

EX-02126

EX-02126

EX-00020

EX-02132

EX(H4DOTC)-14

Задняя выхлопная труба

СИСТЕМА ВЫПУСКА

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на пред-
мет утечки выхлопных газов.
2) Убедитесь в отсутствии отверстий или ржав-
чины.
3) Проверьте резиновую подушку на предмет
износа или трещин.
