Subaru Forester (2008 год). Руководство - часть 314





EX(H4DOTC)-3

Общие сведения

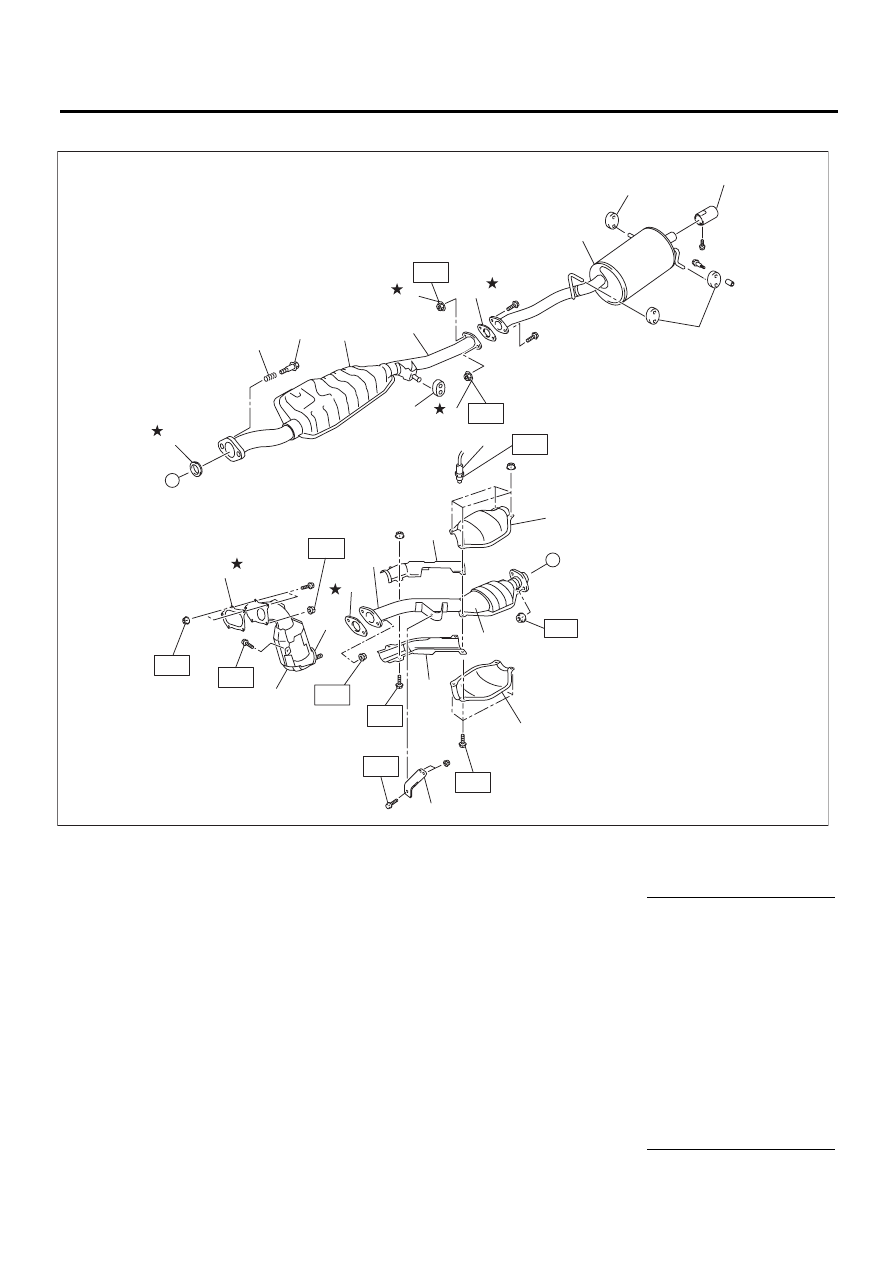

СИСТЕМА ВЫПУСКА

2. ЦЕНТРАЛЬНАЯ И ЗАДНЯЯ ВЫХЛОПНЫЕ ТРУБЫ И ГЛУШИТЕЛЬ

(1)

Прокладка

(12) Нижняя крышка заднего каталитичес-

кого нейтрализатора

(23) Подушка

(2)

Передний каталитический нейтрализа-
тор

(3)

Центральная выхлопная труба (пере-
дняя)

(13) Задний датчик кислорода

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(4)

Самоконтрящаяся гайка

(14) Задний каталитический нейтрализатор

T1: 13 (1,3, 9,6)

(5)

Наконечник глушителя

(15) Прокладка

T2: 18 (1,8, 13,0)

(6)

Кронштейн

(16) Задняя выхлопная труба

T3: 30 (3,1, 22,1)

(7)

Прокладка

(17) Камера

T4: 35 (3,6, 26,0)

(8)

Центральная выхлопная труба (задняя) (18) Подушка

T5: 42,5 (4,3, 31,3)

(9)

Верхняя крышка центральной выхлоп-
ной трубы (задняя)

(19) Пружина

T6: 48 (4,9, 35,4)

(10) Нижняя крышка центральной выхлоп-

ной трубы (задняя)

(20) Болт

T7: <См. FU(H4DOTC)-44,

УСТАНОВКА, Задний
датчик кислорода.>

(11) Верхняя крышка заднего каталитичес-

кого нейтрализатора

(21) Прокладка

(22) Глушитель

A

T7

(5)

(23)

(23)

(22)

(21)

A

(15)

T4

(6)

(9)

(11)

(13)

(12)

(14)

(10)

(8)

(7)

(19)

(20)

(4)

(4)

(17)

(16)

(18)

T3

T5

T5

(1)

(2)

(3)

T5

T2

T1

T1

T6

T6

EX-02210

EX(H4DOTC)-4

Общие сведения

СИСТЕМА ВЫПУСКА

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или узлов.
• В случае налипания масла на выхлопную
трубу, полностью вытрите его, чтобы избежать
возгорания.

EX(H4DOTC)-5

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

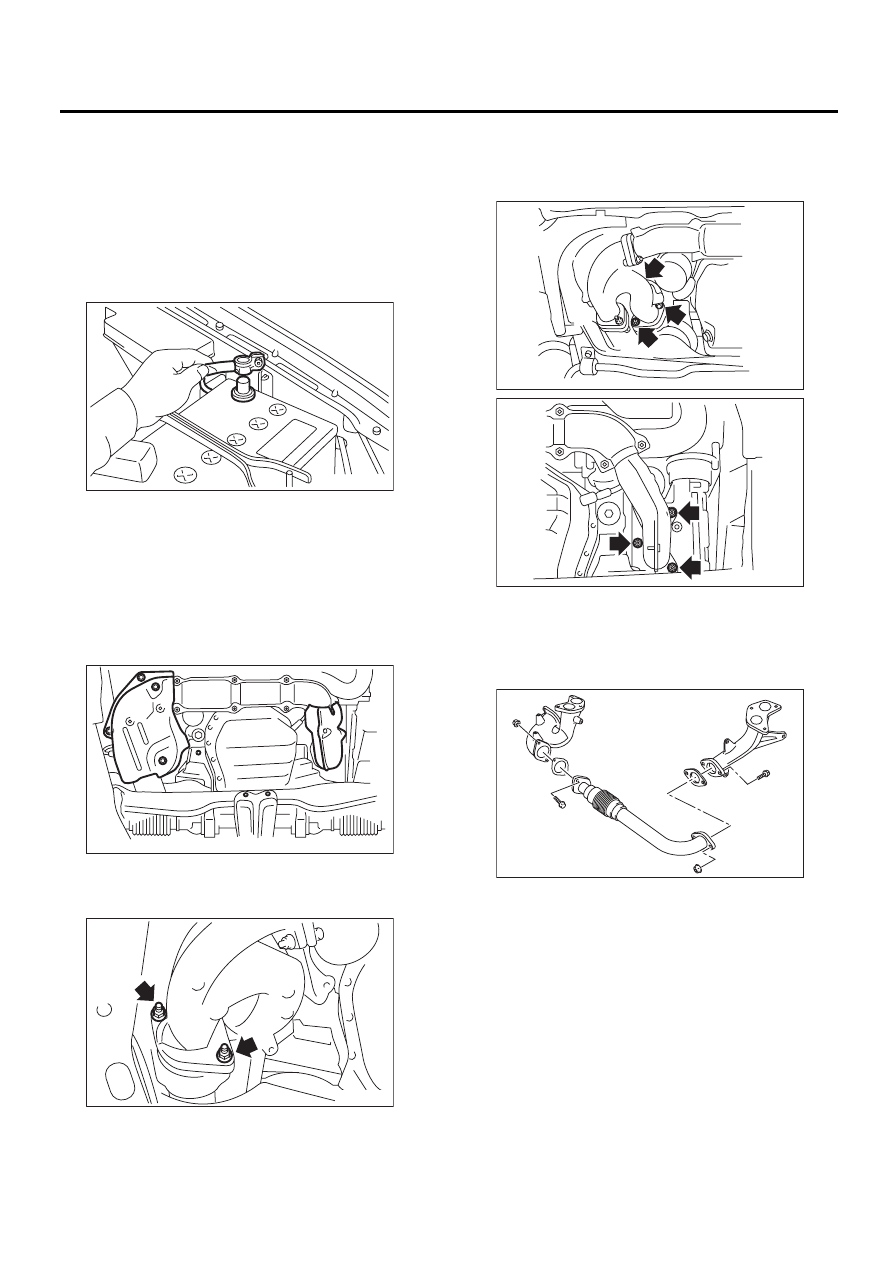

2. Передняя выхлопная труба

A: СНЯТИЕ

ОСТОРОЖНО:
После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Снимите крышку коллектора.
4) Снимите передний датчик кислорода.
<См. FU(H4DOTC)-42, СНЯТИЕ, Передний дат-
чик кислорода (качества топливовоздушной
смеси).>
5) Снимите нижний кожух.
6) Снимите нижнюю крышку выпускного кол-
лектора (правого) и крышку выпускного кол-
лектора (левого).

7) Отверните болты и гайки, которые крепят
узел передней выхлопной трубы к соедини-
тельной трубе турбонагнетателя.

8) Удерживая узел передней выхлопной трубы
одной рукой, отверните гайки, которые крепят
узел передней выхлопной трубы к выпускным
отверстиям головки блока цилиндров.

9) Снимите узел передней выхлопной трубы.
10) Снимите крышки с выпускного коллектора
и передней выхлопной трубы.
11) Отделите переднюю выхлопную трубу от
выпускного коллектора.

FU-00009

EX-00246

EX-00018

EX-02206

EX-00005

EX-00245

EX(H4DOTC)-6

Передняя выхлопная труба

СИСТЕМА ВЫПУСКА

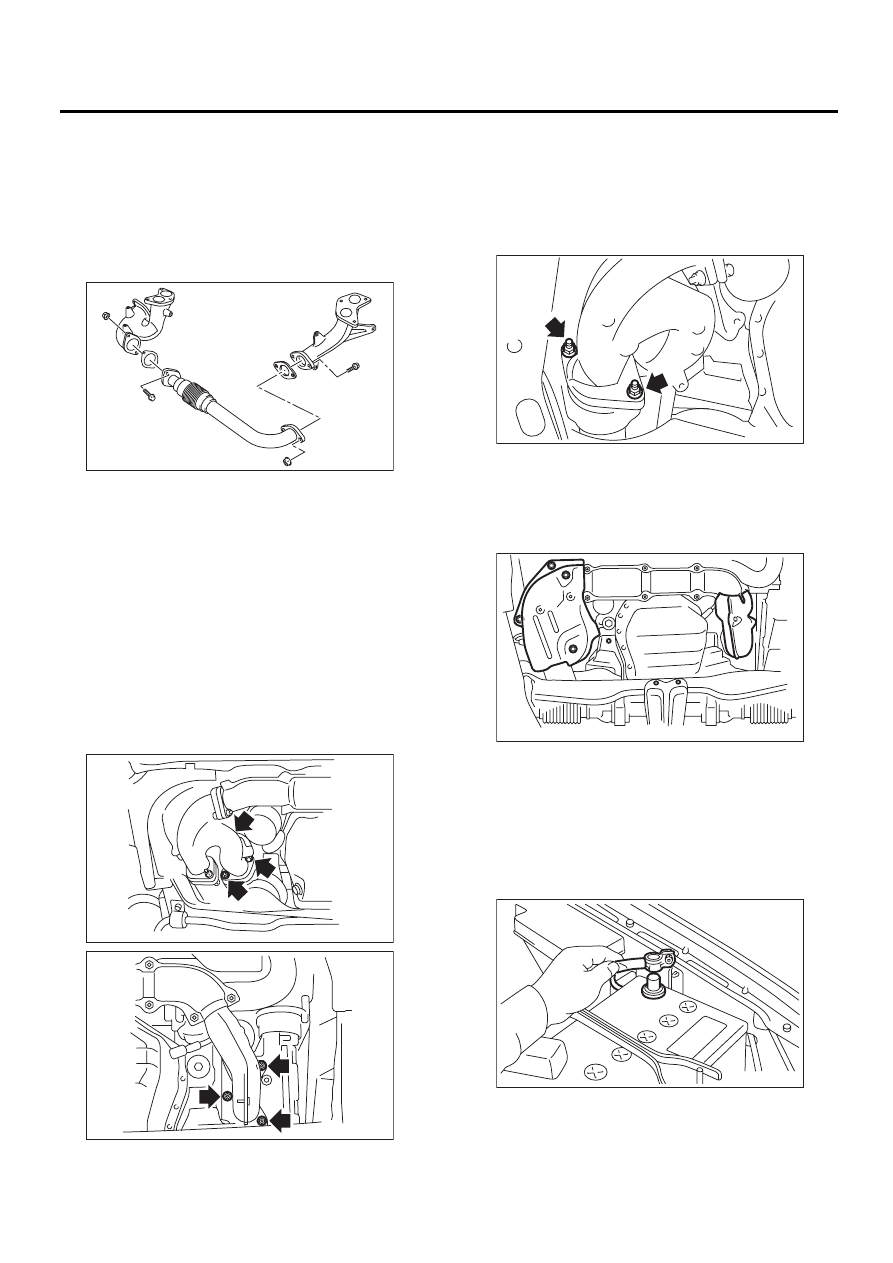

B: УСТАНОВКА

1) Установите переднюю выхлопную трубу на
выпускной коллектор.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила-фут)

2) Установите крышку передней выхлопной
трубы.

Момент затяжки:

7,5 Нм (0,8 кгс-м, 5,5 фунт-сила-фут)

3) Установите верхнюю крышку выпускного
коллектора (правую).

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

4) Установите узел передней выхлопной трубы.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

40 Нм (4,0 кгс-м, 28,9 фунт-сила-фут)

5) Присоедините выпускной коллектор (пра-
вый) к соединительной трубе турбонагнетателя.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

42,5 Нм (4,3 кгс-м, 31,3 фунт-сила-фут)

6) Установите нижнюю крышку выпускного кол-
лектора (правого) и крышку выпускного коллек-
тора (левого).

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

7) Установите передний датчик кислорода.
<См. FU(H4DOTC)-43, УСТАНОВКА, Передний
датчик кислорода (качества топливовоздуш-
ной смеси).>
8) Установите нижний кожух.
9) Опустите автомобиль.
10) Присоедините провод массы к аккумуля-
тору.

11) Установите крышку коллектора.

EX-00245

EX-02206

EX-00005

EX-00018

EX-00246

FU-00009
