IN(H4DOTC)-15

Турбонагнетатель

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

7) Поднимите автомобиль на подъемнике.
8) Установите центральную выхлопную трубу.
<См. EX(H4DOTC)-9, УСТАНОВКА, Централь-
ная выхлопная труба.>
9) Опустите автомобиль.
10) Установите крышку коллектора.

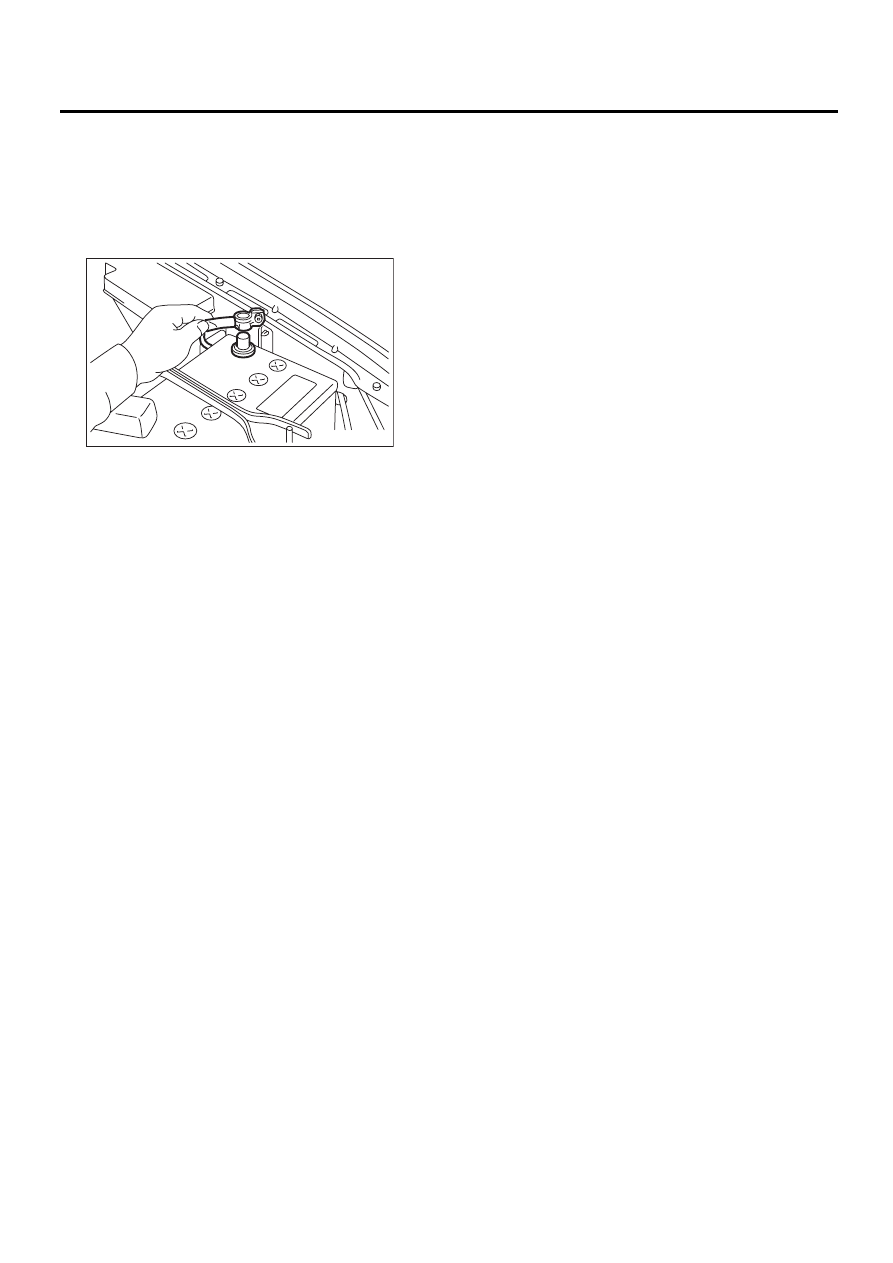

11) Присоедините провод массы к аккумулятору.

FU-00009

IN(H4DOTC)-16

Воздушный перепускной клапан

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

8. Воздушный перепускной

клапан

A: СНЯТИЕ

1) Снимите крышку коллектора.

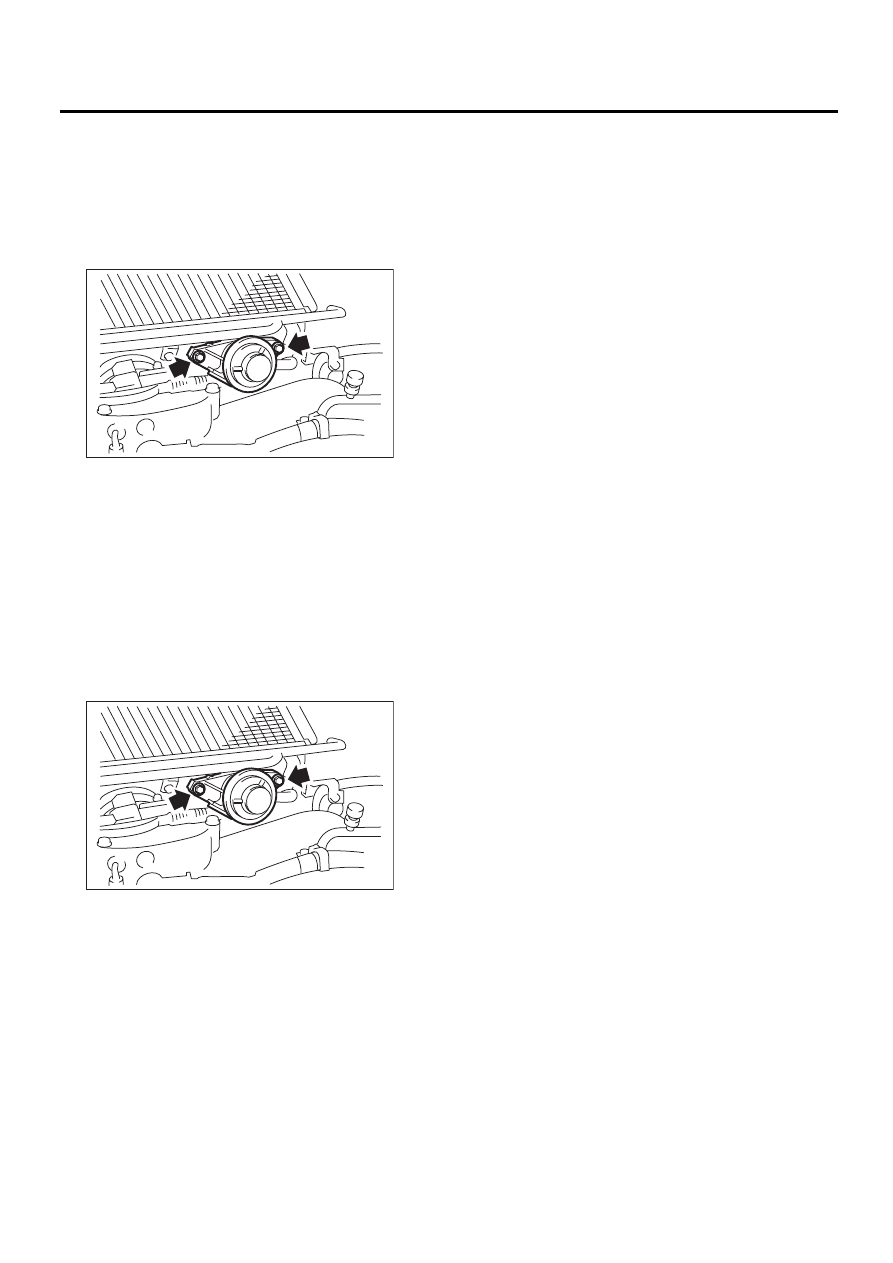

2) Снимите перепускной воздушный клапан с
промежуточного охладителя.

3) Отсоедините воздушные перепускные шлан-
ги от воздушного клапана.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.
• Будьте осторожны, чтобы не пережать уп-
лотнительное кольцо.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

IN-00167

IN-00167

IN(H4DOTC)-17

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

9. Резонаторная камера

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите крышку коллектора.
3) Снимите воздухозаборный короб.
<См. IN(H4DOTC)-9, СНЯТИЕ, Воздухозаборный
короб.>
4) Снимите корпус воздушного фильтра.
<См. IN(H4DOTC)-8, СНЯТИЕ, Корпус воздуш-
ного фильтра.>

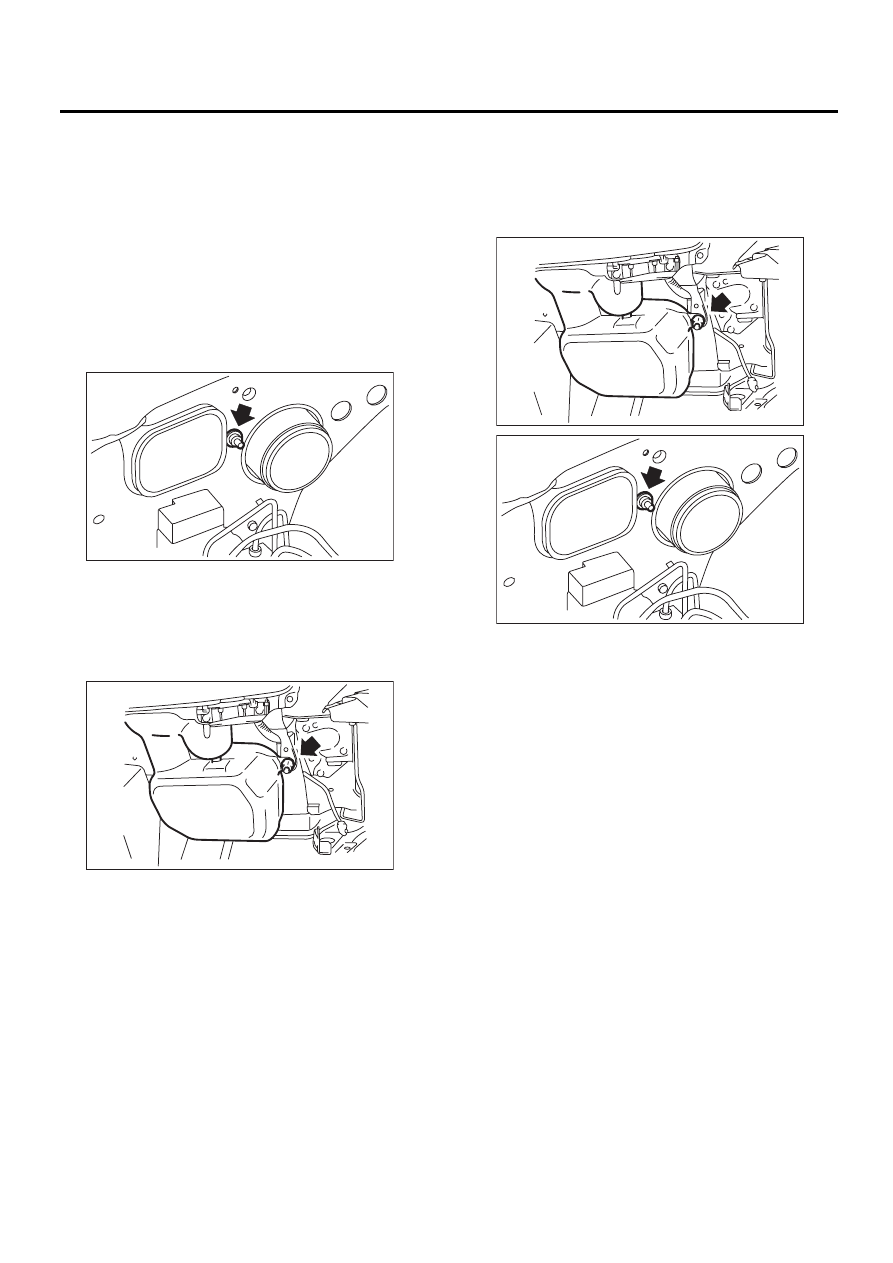

5) Снимите крепежную гайку резонаторной ка-
меры в правой части моторного отсека.

6) Снимите правое переднее колесо и подни-
мите автомобиль.
7) Снимите брызговик правого переднего ко-
леса.
8) Снимите резонаторную камеру с внутренней
части переднего крыла.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений. Проверьте резонатор-
ную камеру на предмет наличия посторонних
предметов.

IN-00025

IN-00026

IN-00026

IN-00025

IN(H4DOTC)-18

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)
