Subaru Forester (2008 год). Руководство - часть 186





EC(H4DO)-5

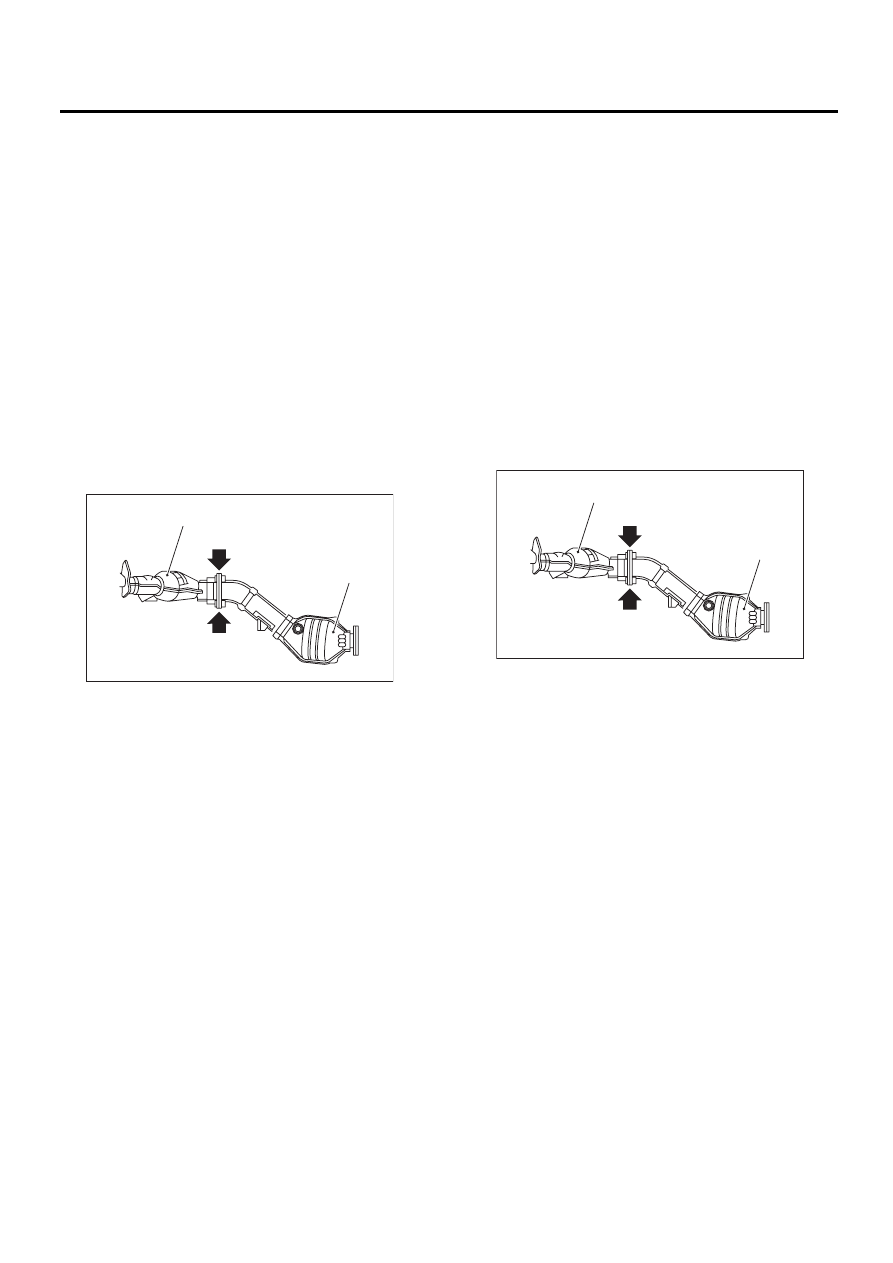

Передний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

2. Передний каталитический

нейтрализатор

A: СНЯТИЕ

1. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА

Передний каталитический нейтрализатор ин-
тегрирован в переднюю выхлопную трубу. Об-
ратитесь к разделу “Передняя выхлопная тру-
ба” в котором приведена процедура снятия.
<См. EX(H4SO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.>

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Снимите центральную выхлопную трубу.
<См. EX(H4DOTC)-8, СНЯТИЕ, Центральная
выхлопная труба.>
2) Отсоедините передний каталитический ней-
трализатор (A) от заднего каталитического
нейтрализатора (B).

B: УСТАНОВКА

1. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА

Передний каталитический нейтрализатор интег-
рирован в переднюю выхлопную трубу. Обрати-
тесь к разделу “Передняя выхлопная труба” в
котором приведена процедура установки.
<См. EX(H4SO)-5, УСТАНОВКА, Передняя вы-
хлопная труба.>

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Установите передний каталитический ней-
трализатор (A) на задний каталитический ней-
трализатор (B).

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

2) Установите центральную выхлопную трубу.
<См. EX(H4DOTC)-9, УСТАНОВКА, Централь-
ная выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет наличия отверстий
или ржавчины.

(A)

(B)

EC-00076

(A)

(B)

EC-00076

EC(H4DO)-6

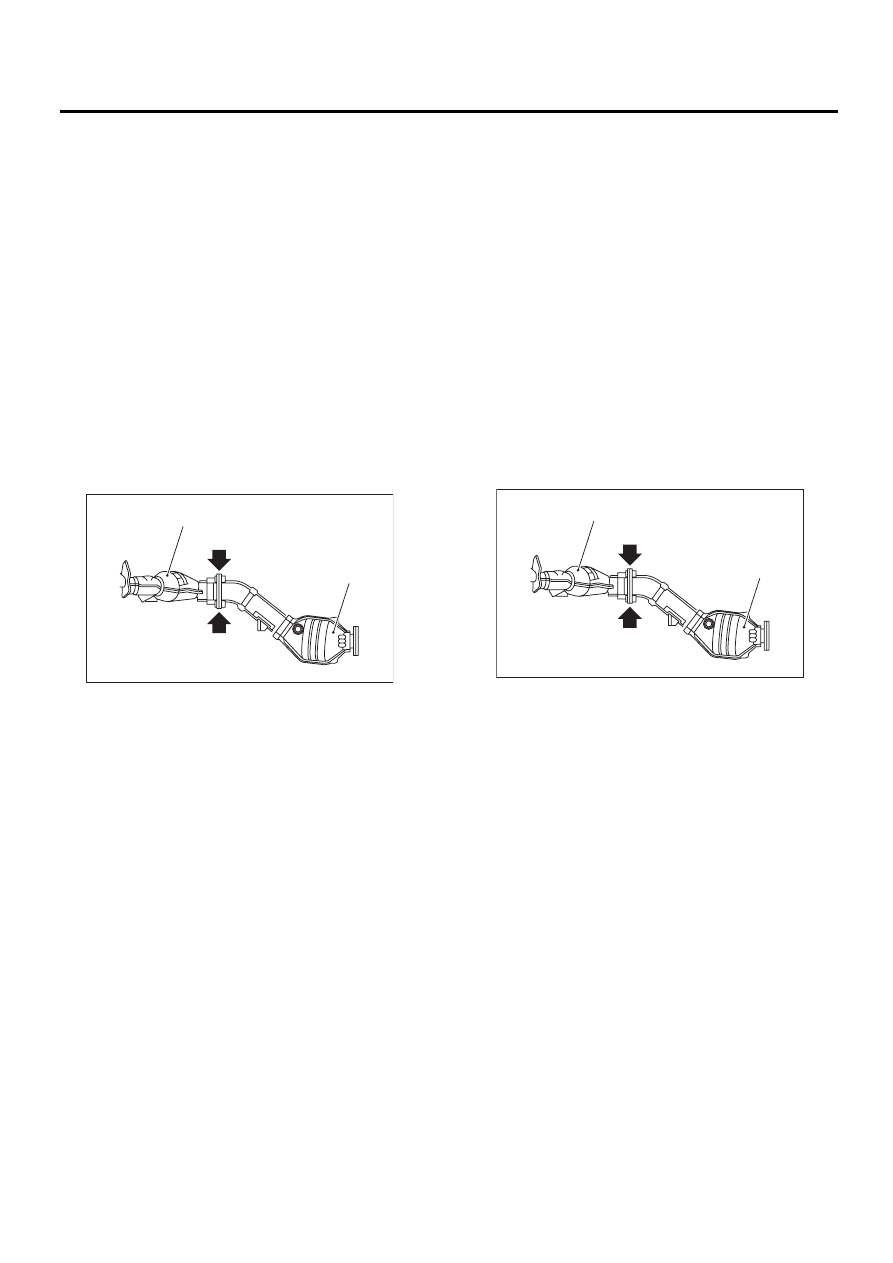

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

1. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА

Задний каталитический нейтрализатор интег-
рирован в центральную выхлопную трубу. Об-
ратитесь к разделу “Центральная выхлопная
труба” в котором приведена процедура снятия.
<См. EX(H4SO)-7, СНЯТИЕ, Центральная вы-
хлопная труба.>

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Снимите центральную выхлопную трубу.
<См. EX(H4DOTC)-8, СНЯТИЕ, Центральная
выхлопная труба.>
2) Отсоедините задний каталитический ней-
трализатор (В) от переднего каталитического
нейтрализатора (А).

B: УСТАНОВКА

1. МОДЕЛЬ DOHC БЕЗ ТУРБОНАДДУВА

Задний каталитический нейтрализатор интег-
рирован в центральную выхлопную трубу. Об-
ратитесь к разделу “Центральная выхлопная
труба” в котором приведена процедура уста-
новки.
<См. EX(H4SO)-7, УСТАНОВКА, Центральная
выхлопная труба.>

2. МОДЕЛЬ С ТУРБОНАДДУВОМ

1) Установите задний каталитический нейтра-
лизатор (В) на передний каталитический ней-
трализатор (А).

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

35 Нм (3,6 кгс-м, 25,8 фунт-сила-фут)

2) Установите центральную выхлопную трубу.
<См. EX(H4DOTC)-9, УСТАНОВКА, Централь-
ная выхлопная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет наличия отверстий
или ржавчины.

(A)

(B)

EC-00076

(A)

(B)

EC-00076

EC(H4DO)-7

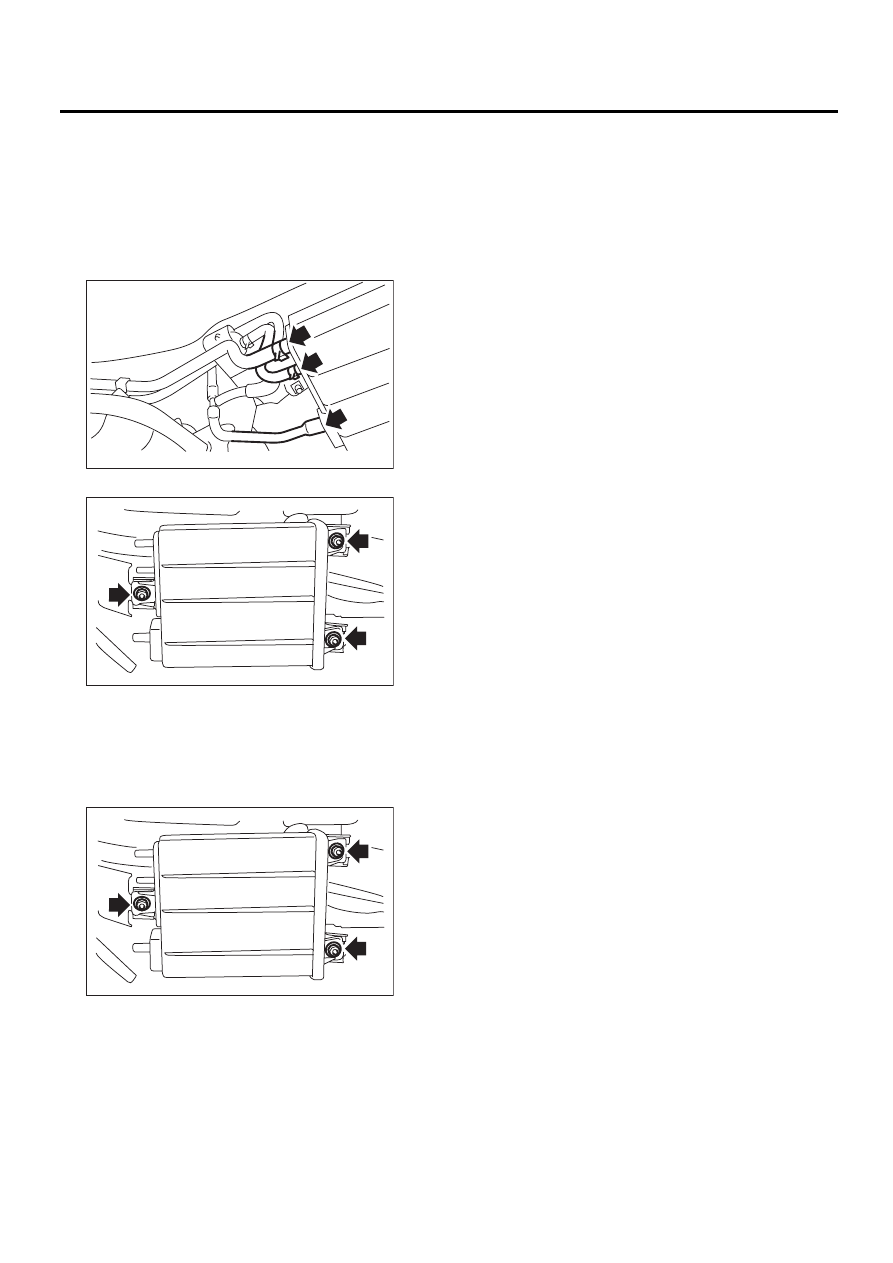

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Ослабьте два хомута, удерживающие два
шланга адсорбера, затем отсоедините три
шланга отвода паров топлива от адсорбера.

4) Снимите адсорбер с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.

EC-00003

EC-00004

EC-00004

EC(H4DO)-8

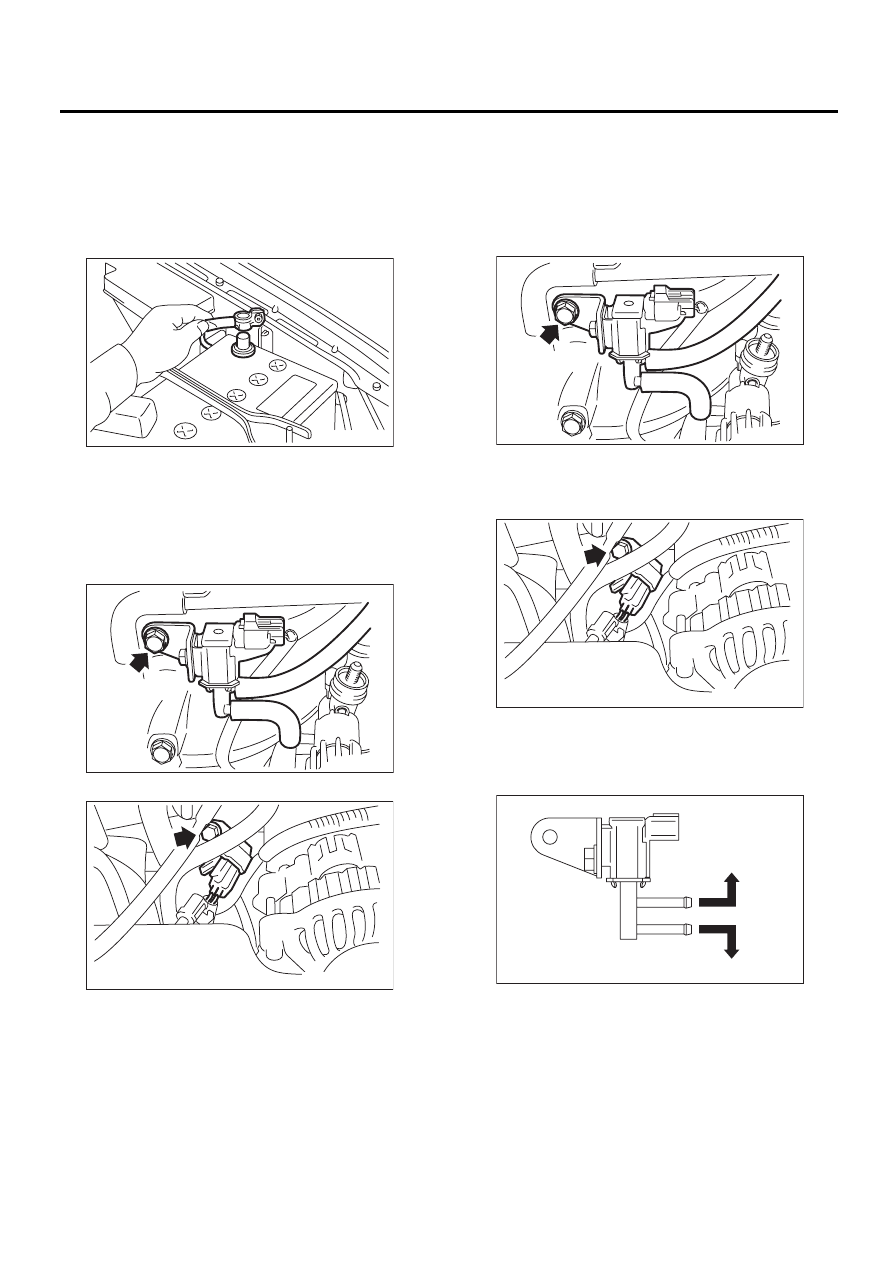

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Электромагнитный клапан

управления продувкой
адсорбера

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем и шланги от электро-
магнитного клапана управления продувкой ад-
сорбера.
3) Отверните болт и снимите электромагнит-
ный клапан управления продувкой адсорбера с
впускного коллектора.
• Модель DOHC без турбонаддува

• Модель с турбонаддувом

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.
• Модель DOHC без турбонаддува

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

• Модель с турбонаддувом

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Присоедините шланг отвода паров топлива,
как показано на рисунке.
• Модель DOHC без турбонаддува

FU-00009

EC-02154

EC-00005

(A) К впускному коллектору

(B) К топливной трубке

EC-02154

EC-00005

(A)

(B)

EC-02155
