Subaru Forester (2008 год). Руководство - часть 185





EC(H4DO)-2

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

1. Общие сведения

A: УЗЕЛ

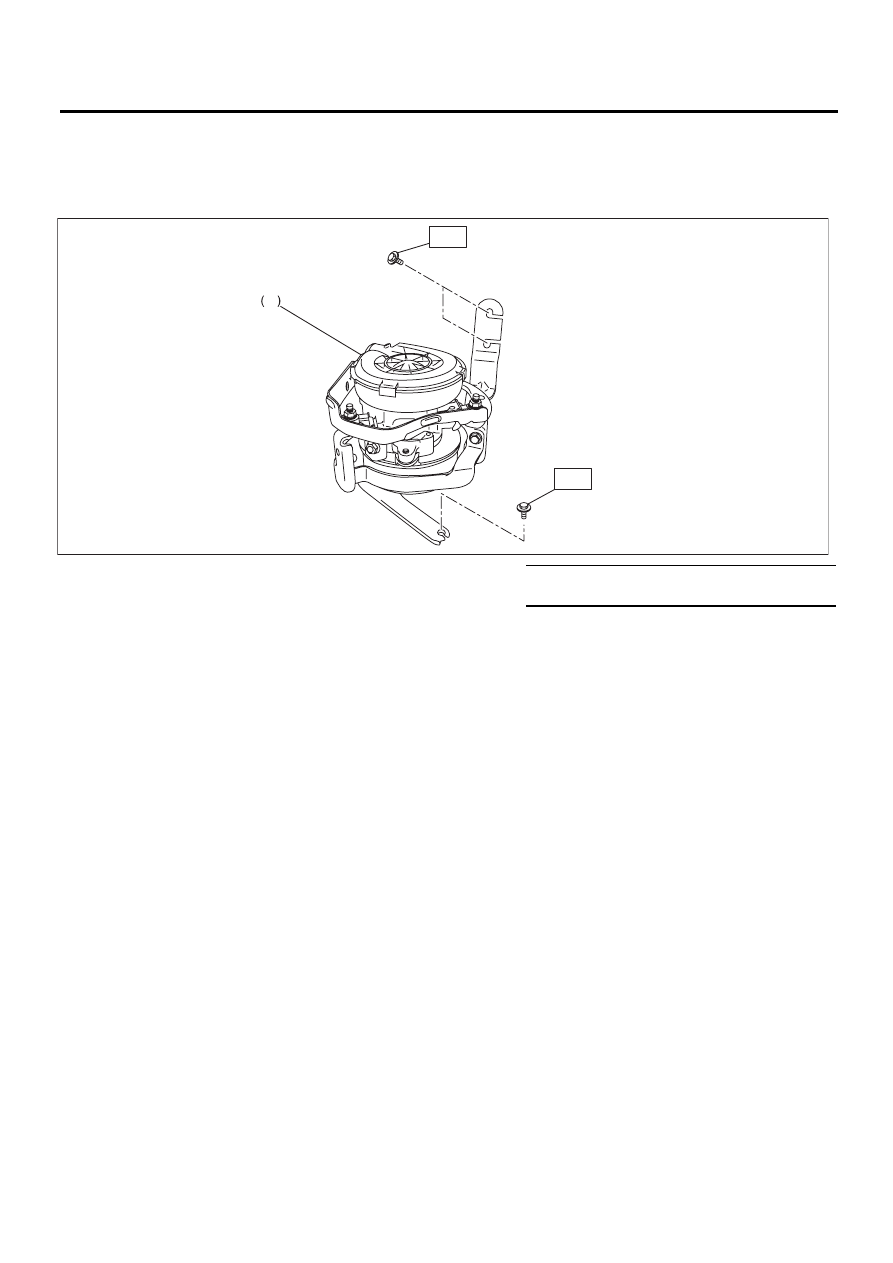

1. НАСОС СИСТЕМЫ ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

(1)

Насос системы подачи вторичного воздуха



Момент затяжки: Нм (кгс-м, фунт-сила-фут)







T: 5 (0,5, 3,7)

T

T

1

EC-02183

EC(H4DO)-3

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

2. КЛАПАН ПОДАЧИ ВТОРИЧНОГО ВОЗДУХА

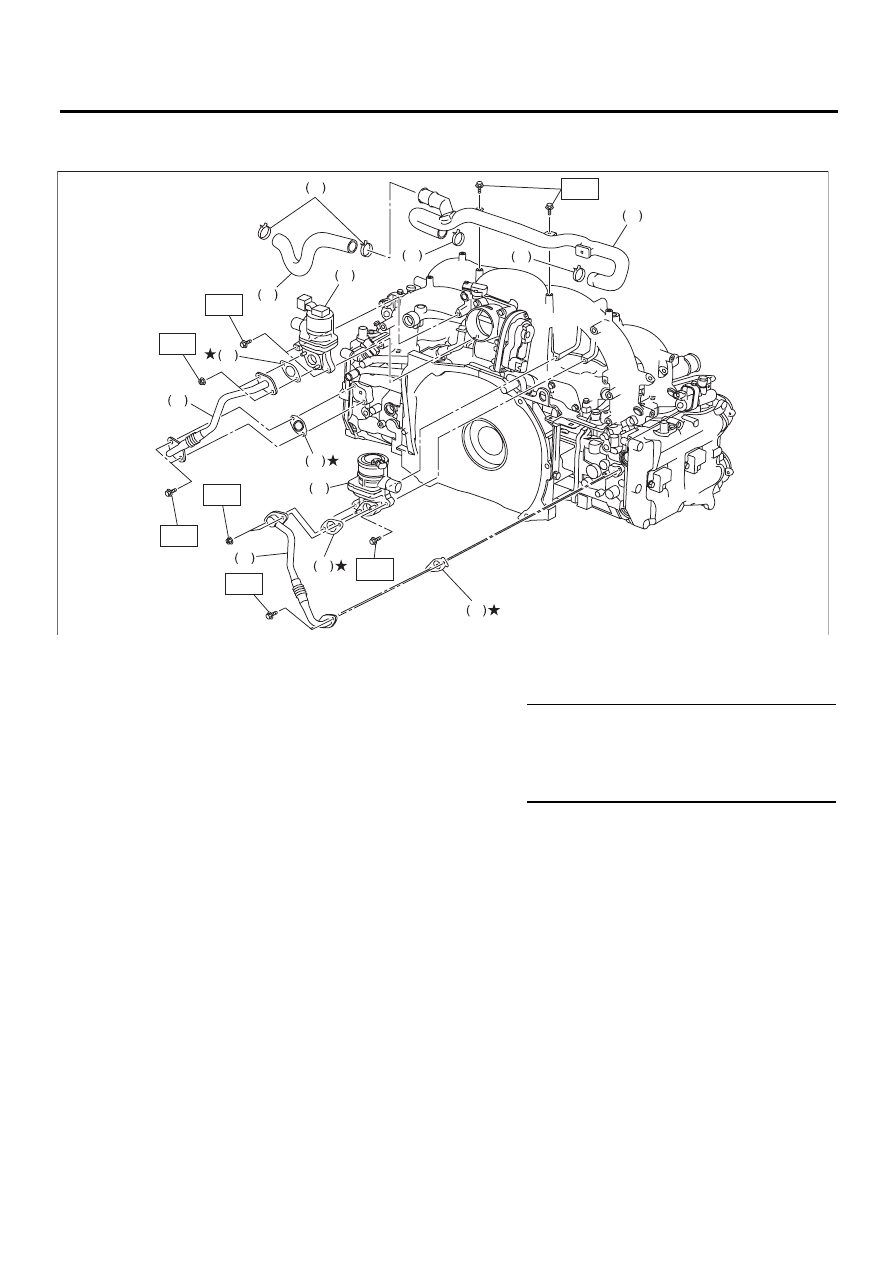

• Модель DOHC без турбонаддува

(1) Шланг

(6)

Правый клапан подачи вторичного
воздуха

(11) Левая трубка системы подачи вторично-

го воздуха

(2) Хомут

(3) Воздушный короб

(7)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4) Хомут

(8)

Правая трубка системы подачи вто-
ричного воздуха

T1: 6,4 (0,65, 4,7)

(5) Левый клапан подачи

вторичного воздуха

(9)

Прокладка

T2: 9 (0,9, 6,6)

(10) Прокладка

T3: 19 (1,9, 14,0)

EC-02187

T2

T2

4

3

4

2

9

5

1

11

T1

T2

T3

10

6

T3

8

T3

7

9

EC(H4DO)-4

Общие сведения

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

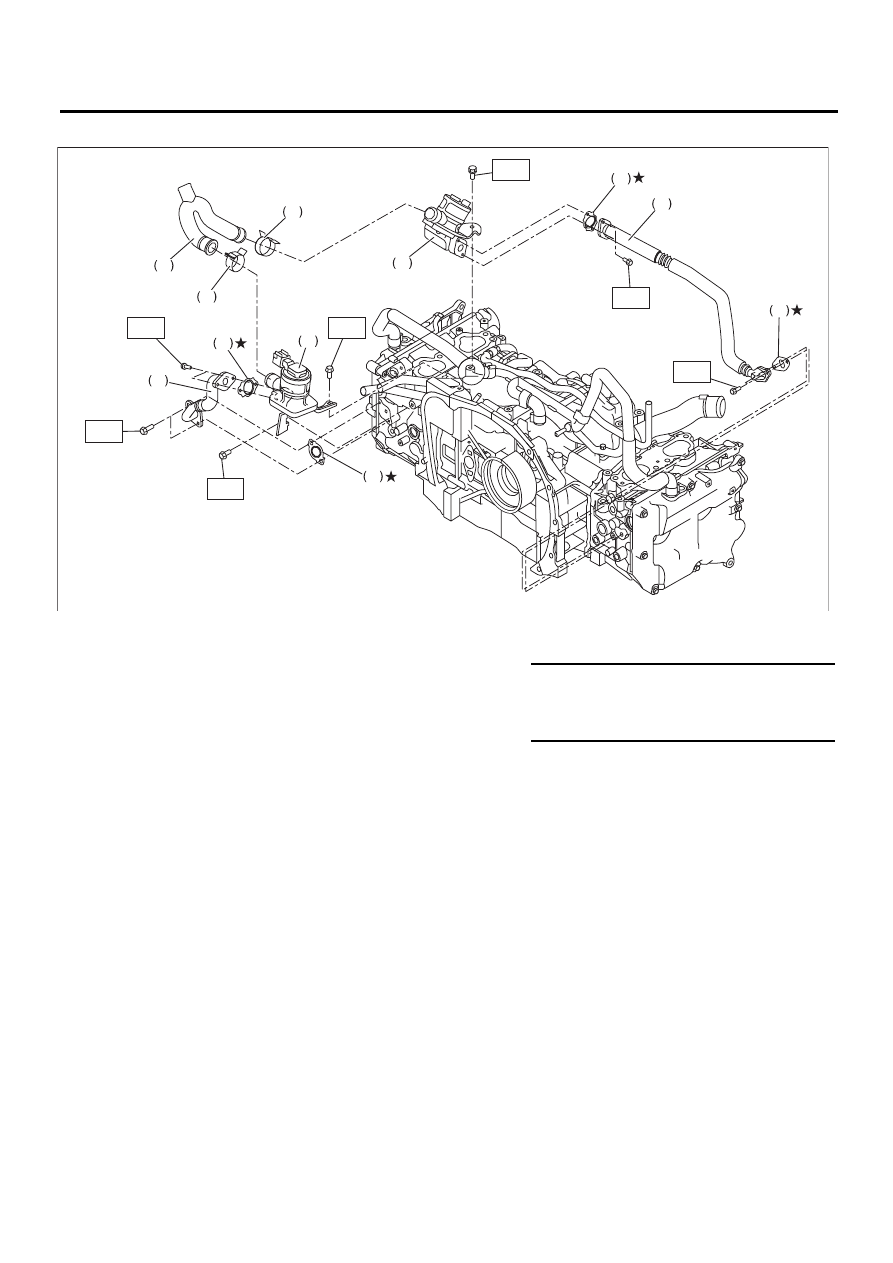

• Модель с турбонаддувом

B: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.

• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или узлов.

(1) Прокладка

(5) Воздушный короб

(9) Прокладка

(2) Левый клапан подачи вторич-

ного воздуха

(6) Хомут



(7) Правый клапан подачи вторич-

ного воздуха

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(3) Прокладка

T1: 9 (0,9, 6,6)

(4) Левая трубка системы подачи

вторичного воздуха

(8) Правая трубка системы подачи

вторичного воздуха

T2: 19 (1,9, 14,0)

T1

T1

T2

T2

T2

T2

T1

5

6

3

4

2

1

7

3

8

 9

6

EC-02257
