Subaru Forester (2008 год). Руководство - часть 180





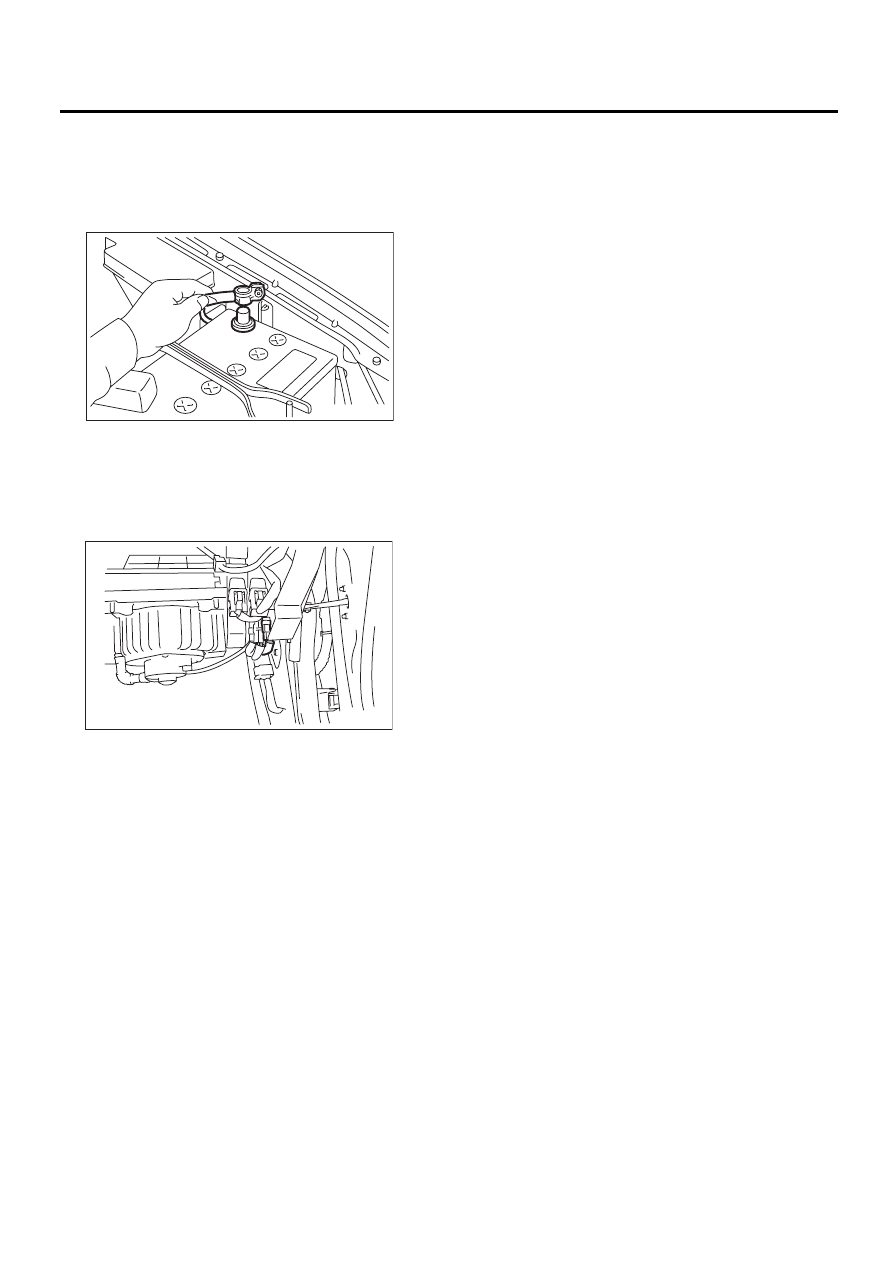

FU(H4DO)-43

Реле электронной дроссельной заслонки

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

19.Реле электронной

дроссельной заслонки

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
3) Снимите переднюю часть отделки порога со
стороны пассажира.
4) Отсоедините разъем от реле электронной
дроссельной заслонки.

5) Снимите реле электронной дроссельной за-
слонки с монтажного кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

FU-00009

FU-02738

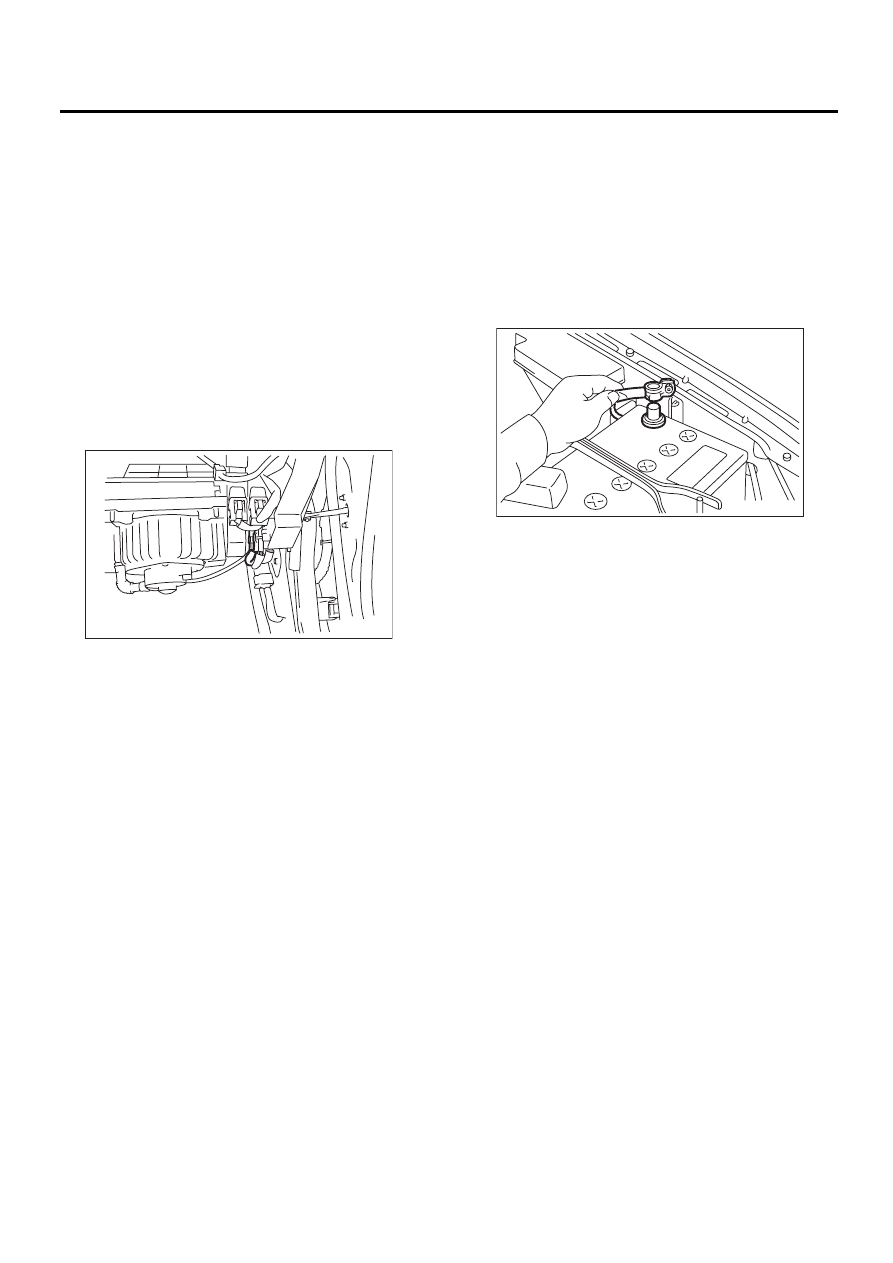

FU(H4DO)-44

Топливо

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

20.Топливо

A: ПРОЦЕДУРА

1. СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Снимите отделение для перчаток. <См. EI-38,
СНЯТИЕ, Отделение для перчаток.>
2) Снимите переднюю часть отделки порога со
стороны пассажира.
3) Отсоедините разъем от реле топливного на-
соса.

4) Запустите двигатель и оставьте его рабо-
тать на холостом ходу пока он не заглохнет.
5) После того как двигатель заглохнет, провер-
ните коленчатый вал двигателя в течение еще
пяти секунд.
6) Переведите выключатель зажигания в поло-
жение OFF.

2. СЛИВ ТОПЛИВА

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумулятора.

3) Снимите топливный насос. <См. FU(H4DO)-51,
СНЯТИЕ, Топливный насос.>
4) Слейте топливо при помощи насоса и т.п. че-
рез установочную зону топливного насоса.

ОСТОРОЖНО:
Используйте насосы и т.п., устойчивые к
бензину.
5) Установите топливный насос.
<См. FU(H4DO)-52, УСТАНОВКА, Топливный
насос.>

FU-02737

FU-00009

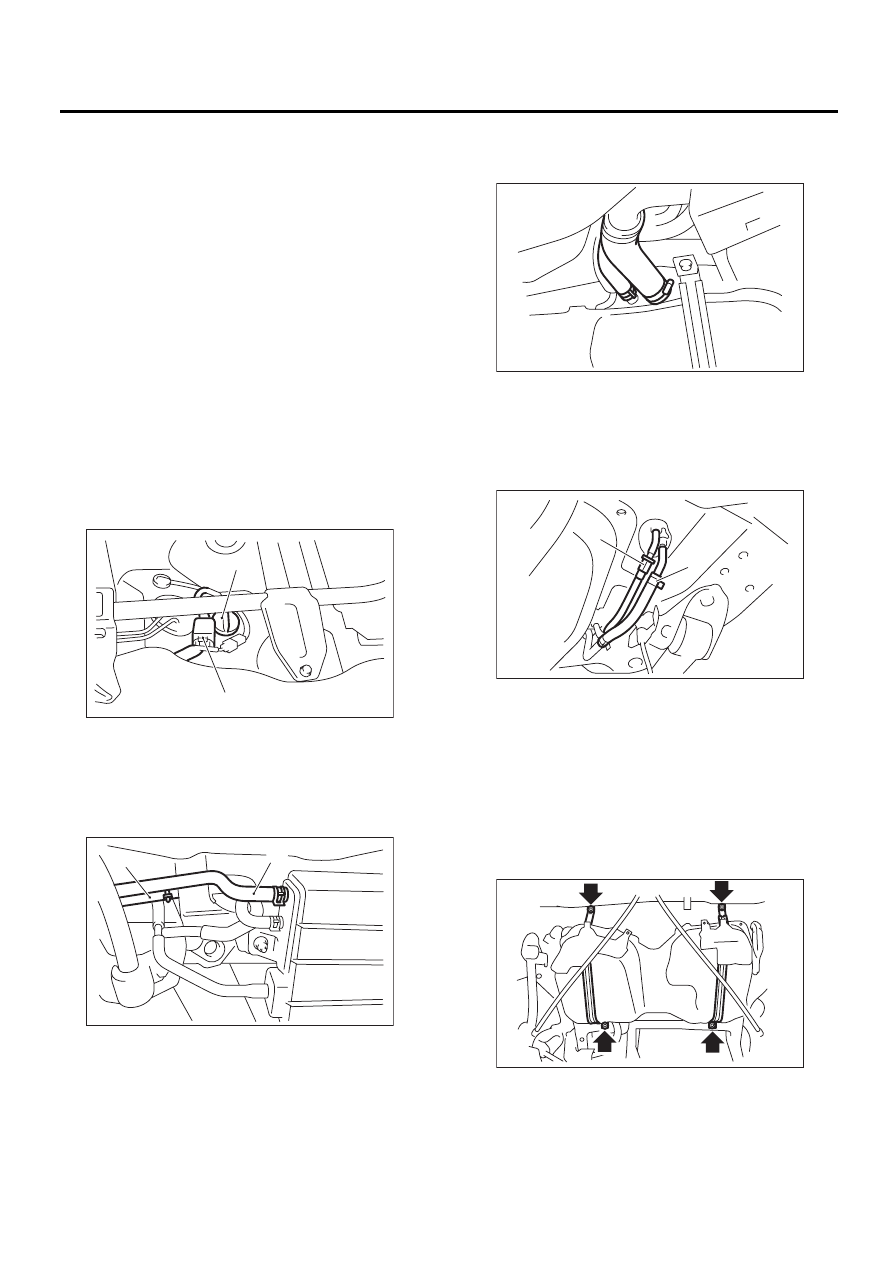

FU(H4DO)-45

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

21.Топливный бак

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Слейте топливо из топливного бака.
<См. FU(H4DO)-44, СЛИВ ТОПЛИВА, ПРОЦЕ-
ДУРА, Топливо.>
4) Снимите заднее сиденье.
5) Отсоедините разъем (A) между кабелем топ-
ливного бака и задним жгутом проводки.
6) Вытолкните проходную изолирующую втул-
ку (B), которая удерживает кабель топливного
бака на панели пола, под кузов.

7) Снимите заднюю поперечную балку.
<См. RS-18, СНЯТИЕ, Задняя поперечная бал-
ка.>
8) Отсоедините шланг двухходового клапана
(A) от двухходового клапана, и отсоедините
шланг адсорбера (B) от адсорбера.

9) Ослабьте хомут и отсоедините заправочный
шланг и вентиляционный шланг от заправочной
трубы.

10) Сдвиньте фиксатор трубки подачи топлива
и отсоедините быстроразъемный соединитель
(A). <См. FU(H4DO)-58, СНЯТИЕ, Магистрали
подачи топлива и отвода паров топлива.>
11) Сдвиньте зажимы (B), и отсоедините шланг
отвода паров топлива.

12) Подоприте топливный бак трансмиссион-
ным домкратом, снимите болты с бандажей и
снимите топливный бак с автомобиля.

ВНИМАНИЕ:
• Для выполнения этой работы необходим
помощник.
• В топливном баке может остаться топли-
во. Будьте осторожны, чтобы топливный
бак не упал при снятии из-за плохой балан-
сировки с какой-либо стороны.

(B)

(A)

FU-00090

(A)

(B)

FU-00091

FU-00092

FU-03399

(A)

(B)

FU-00411

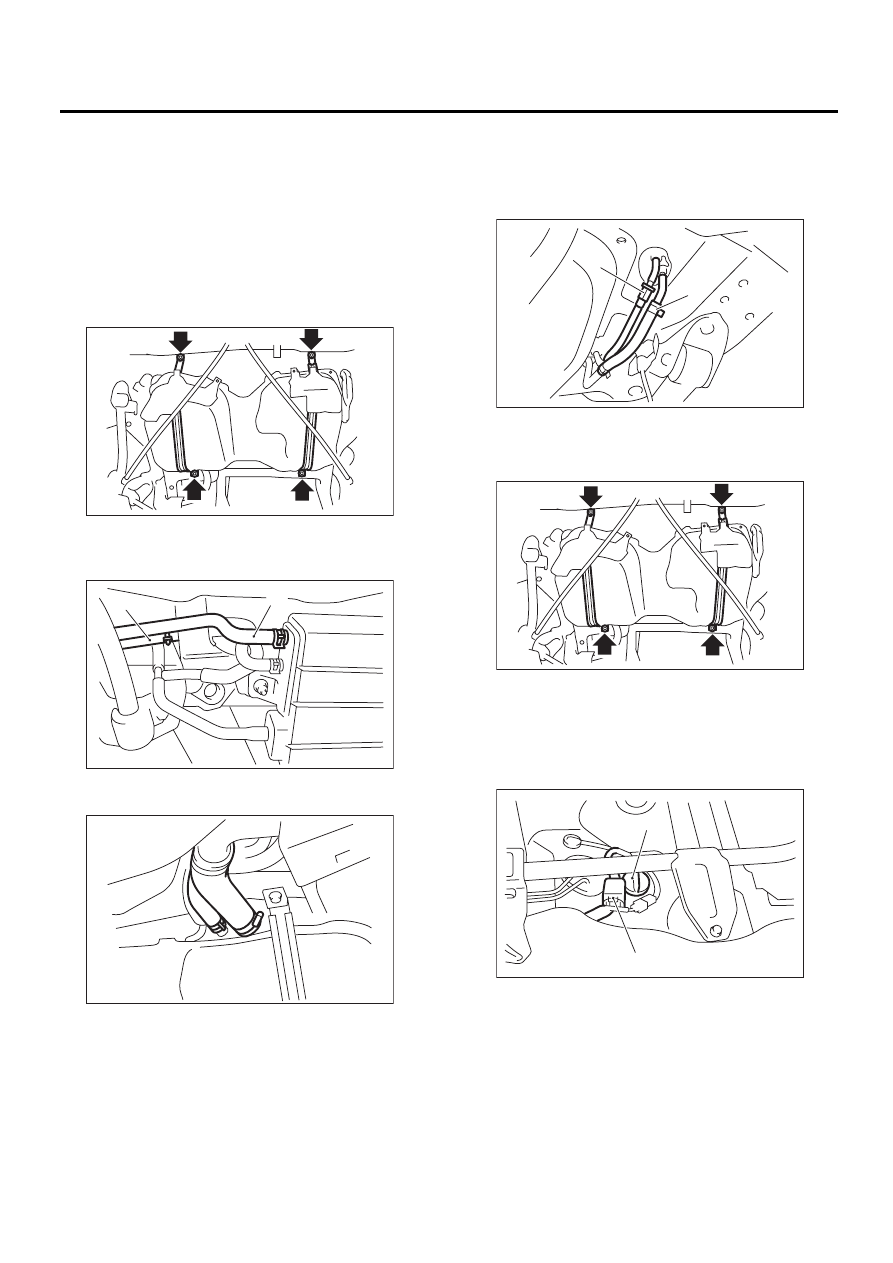

FU(H4DO)-46

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Подоприте топливный бак трансмиссионным
домкратом и втолкните жгут проводки топлив-
ного бака в монтажное отверстие вместе с про-
ходной изолирующей втулкой.
2) Установите топливный бак и временно затя-
ните болты бандажей топливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

3) Присоедините шланг двухходового клапана
(A) к двухходовому клапану, и присоедините
шланг адсорбера (B) к адсорберу.

4) Присоедините заправочный шланг и венти-
ляционный шланг.

5) Присоедините топливные шланги и зафикси-
руйте хомутами (B) и быстроразъемным соеди-
нителем (A). <См. FU(H4DO)-59, УСТАНОВКА,
Магистрали подачи топлива и отвода паров
топлива.>

6) Затяните установочные болты бандажа.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

7) Установите заднюю поперечную балку.
<См. RS-19, УСТАНОВКА, Задняя поперечная
балка.>
8) Подключите разъем (A) к кабелю топливно-
го бака и закройте сервисное отверстие про-
ходной изолирующей втулкой (B).

9) Установите заднее сиденье.

FU-00411

(A)

(B)

FU-00091

FU-00092

FU-03399

(A)

(B)

FU-00411

(B)

(A)

FU-00090
