Subaru Forester (2008 год). Руководство - часть 178





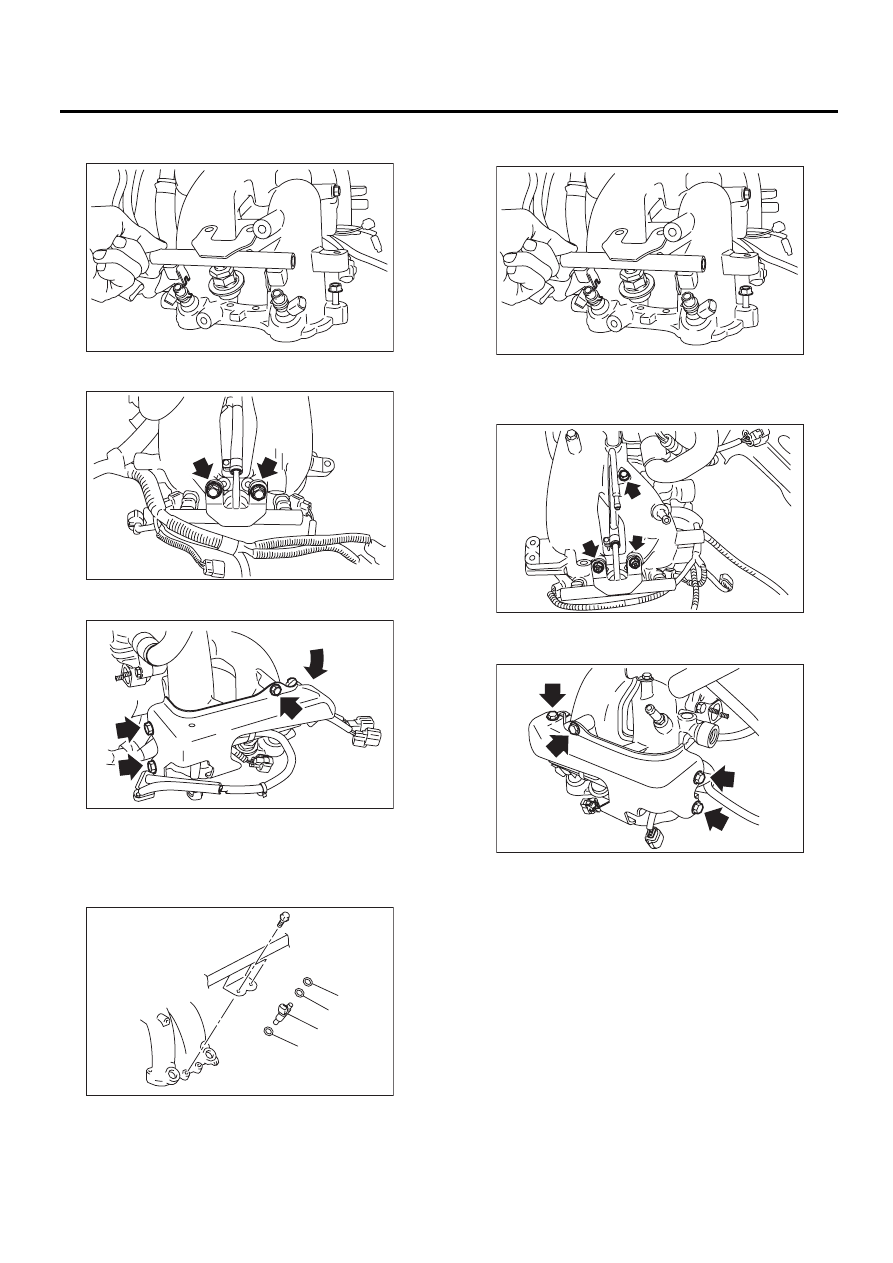

FU(H4DO)-35

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

• Совместите выступ на топливном инжекторе
с трубкой инжектора, как показано на рисунке.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.

• Совместите выступ на топливном инжекторе
с трубкой инжектора, как показано на рисунке.

Момент затяжки:

(А) 6,4 Нм (0,65 кгс-м, 4,7 фунт-сила-фут)
(В) 19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

(A) Уплотнительное кольцо
(B) Уплотнительное кольцо

(C) Топливный инжектор
(D) Уплотнительное кольцо

FU-02805

FU-02793

FU-02790

FU-02804

(A)

(B)

(D)

(C)

FU-02805

FU-02798

(A)

(B)

(B)

FU-02789

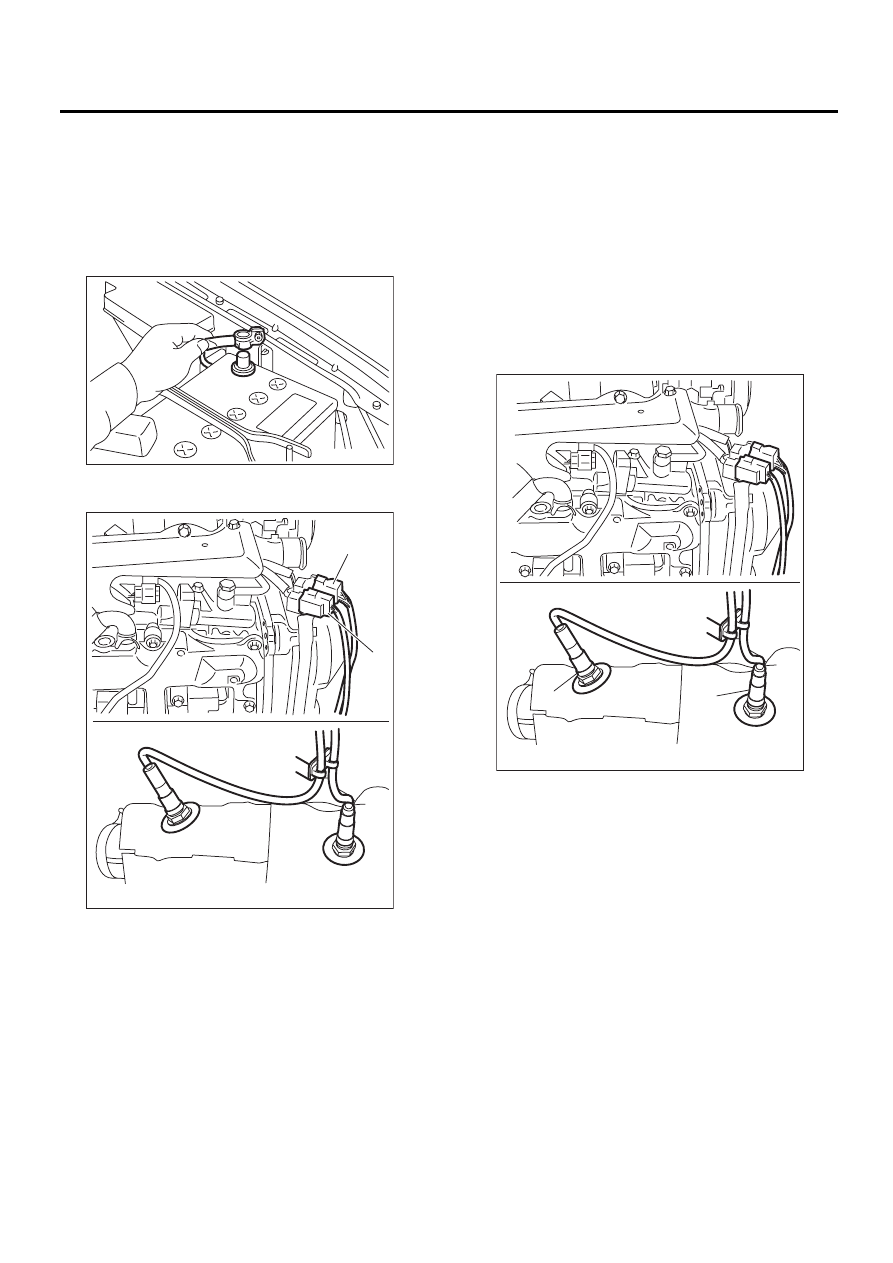

FU(H4DO)-36

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

14.Передний датчик

кислорода (качества
топливовоздушной смеси)

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от переднего датчика
кислорода.

4) Снимите фиксатор, удерживающий жгут
проводки.
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Нанесите аэрозольную смазку на резьбовую
часть переднего датчика кислорода и оставьте
его на минуту или более.
8) Снимите передний датчик кислорода.

ОСТОРОЖНО:
Перед снятием переднего датчика кислоро-
да необходимо дождаться остывания вы-
хлопной трубы, в противном случае это мо-
жет повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

FU-00009

(A)

(B)

FU-02848

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02849

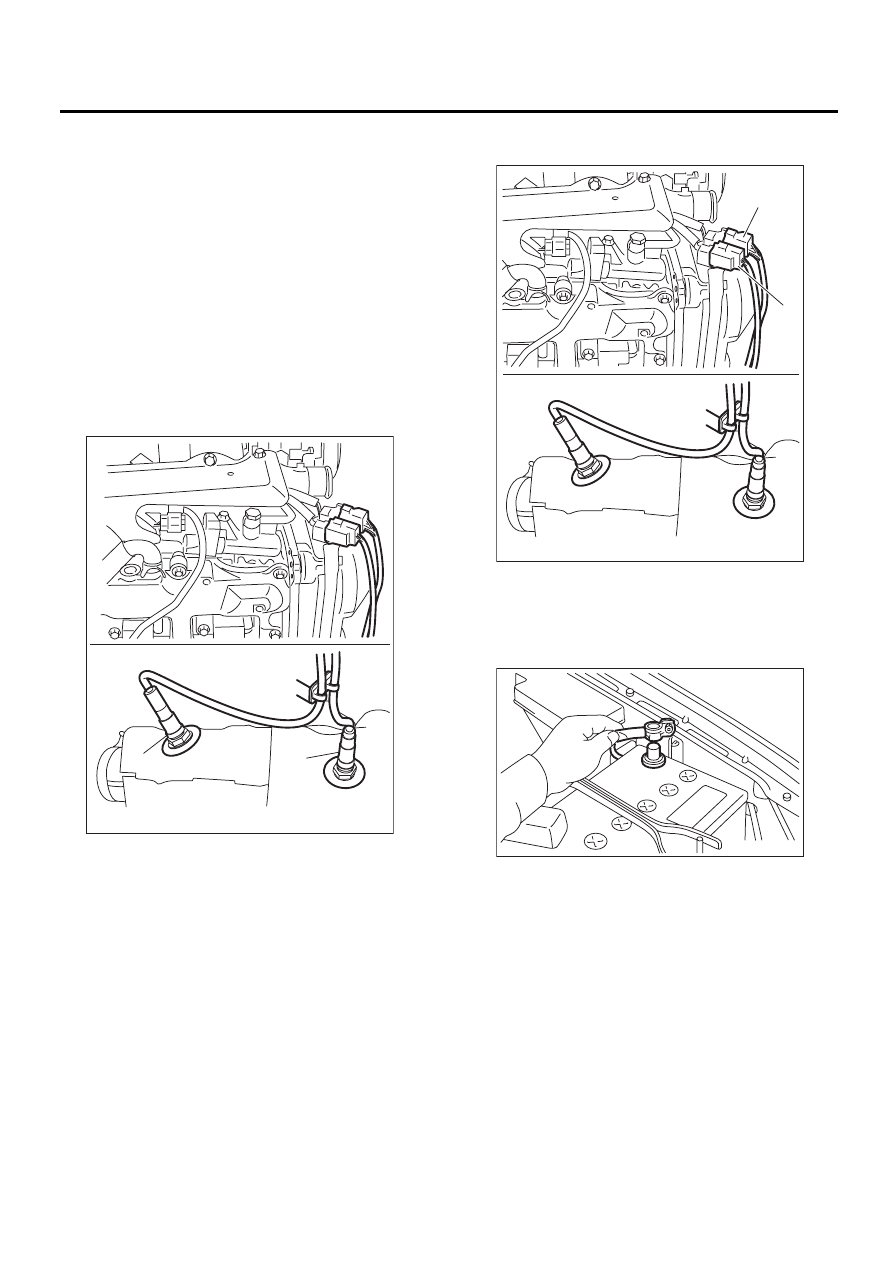

FU(H4DO)-37

Передний датчик кислорода (качества топливовоздушной смеси)

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

1) Перед установкой переднего датчика кисло-
рода нанесите слой противозадирного состава
только на резьбовую часть переднего датчика
кислорода. Это упрощает его последующее
снятие.

ОСТОРОЖНО:
Никогда не наносите противозадирный со-
став на щиток переднего датчика кислорода.

Противозадирный состав:

NEVER-SEEZ NSN, JET LUBE SS-30 или экви-
валентный

2) Установите передний датчик кислорода.

Момент затяжки:

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

3) Установите нижний кожух.
4) Опустите автомобиль.
5) Закрепите жгут проводки фиксатором.

6) Подключите разъем переднего датчика кис-
лорода.

7) Присоедините провод массы к аккумулятору.

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02849

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

(A)

(B)

FU-02848

FU-00009

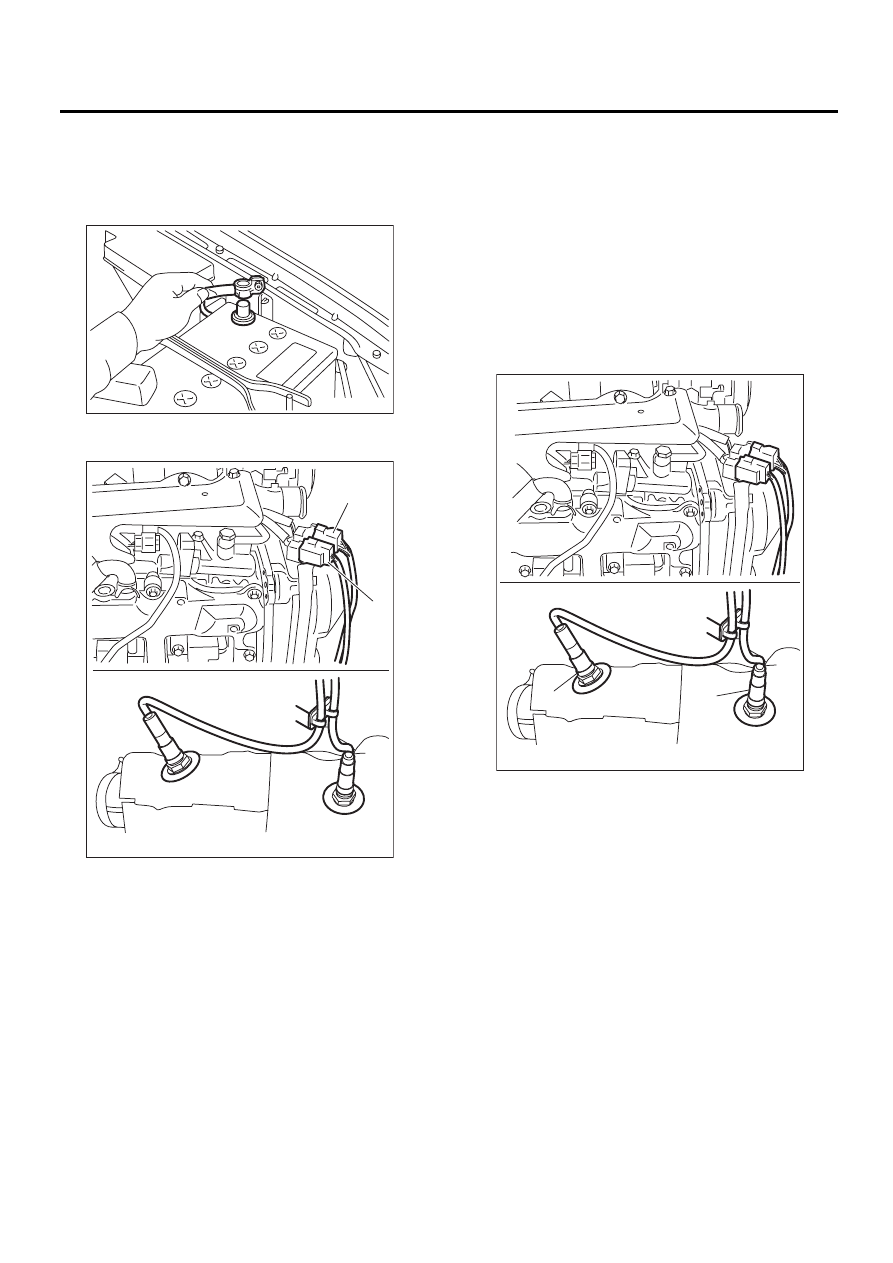

FU(H4DO)-38

Задний датчик кислорода

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

15.Задний датчик кислорода

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.

3) Отсоедините разъем от заднего датчика
кислорода.

4) Снимите фиксатор, удерживающий жгут
проводки.
5) Поднимите автомобиль на подъемнике.
6) Снимите нижний кожух.
7) Нанесите аэрозольную смазку на резьбовую
часть заднего датчика кислорода и оставьте
его на минуту или более.
8) Снимите задний датчик кислорода.

ОСТОРОЖНО:
Перед снятием заднего датчика кислорода
необходимо дождаться остывания выхлоп-
ной трубы, в противном случае это может
повредить выхлопную трубу.

(A) Разъем переднего датчика кислорода (топ-

ливовоздушной смеси)

(B) Разъем заднего датчика кислорода

FU-00009

(A)

(B)

FU-02848

(A) Передний датчик кислорода

(B) Задний датчик кислорода

(B)

(A)

FU-02849
