FU(H4DO)-31

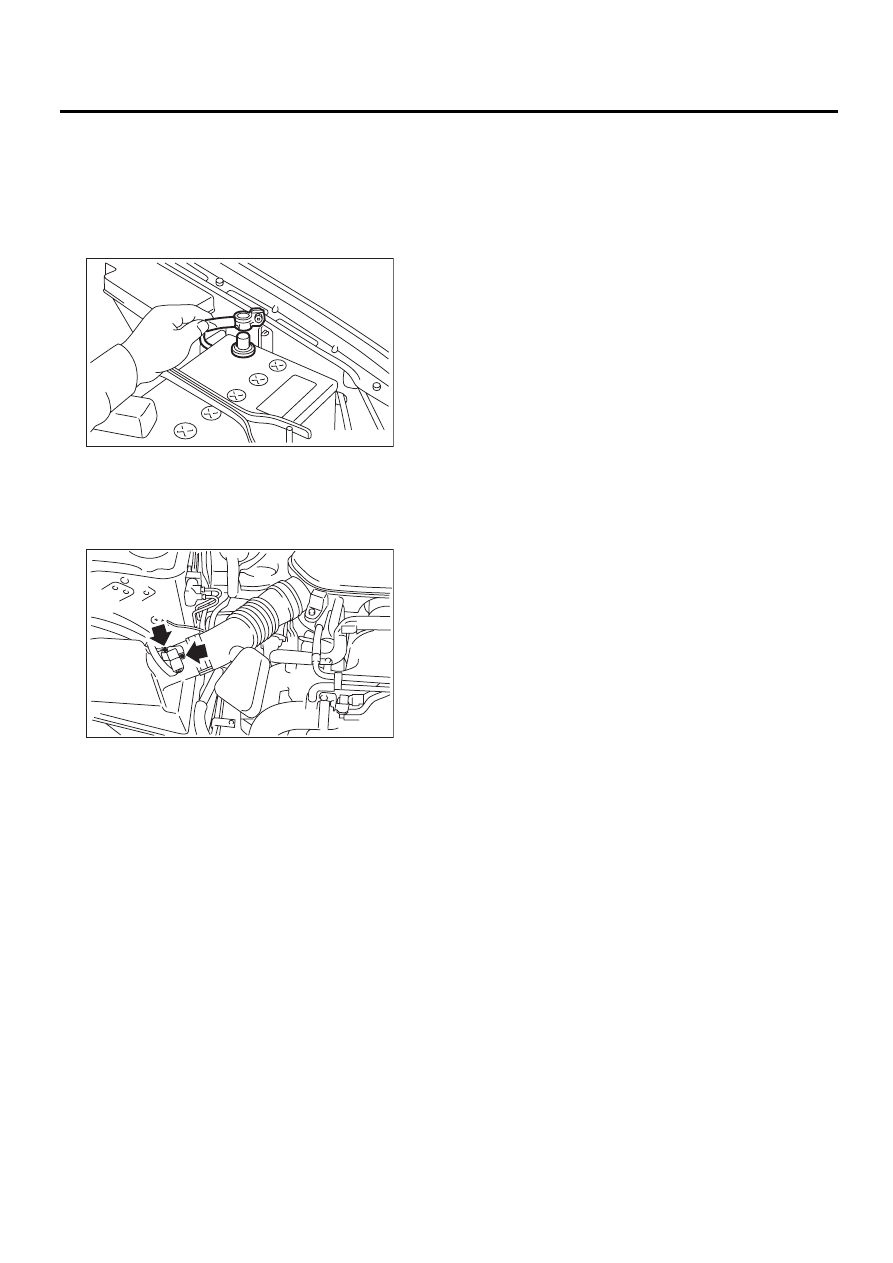

Датчик массового расхода воздуха и температуры впускаемого воздуха

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

11.Датчик массового расхода

воздуха и температуры
впускаемого воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Снимите датчик массового расхода воздуха
и температуры впускаемого воздуха.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1 Нм (0,1 кгс-м, 0,7 фунт-сила-фут)

FU-00009

FU-02801

FU(H4DO)-32

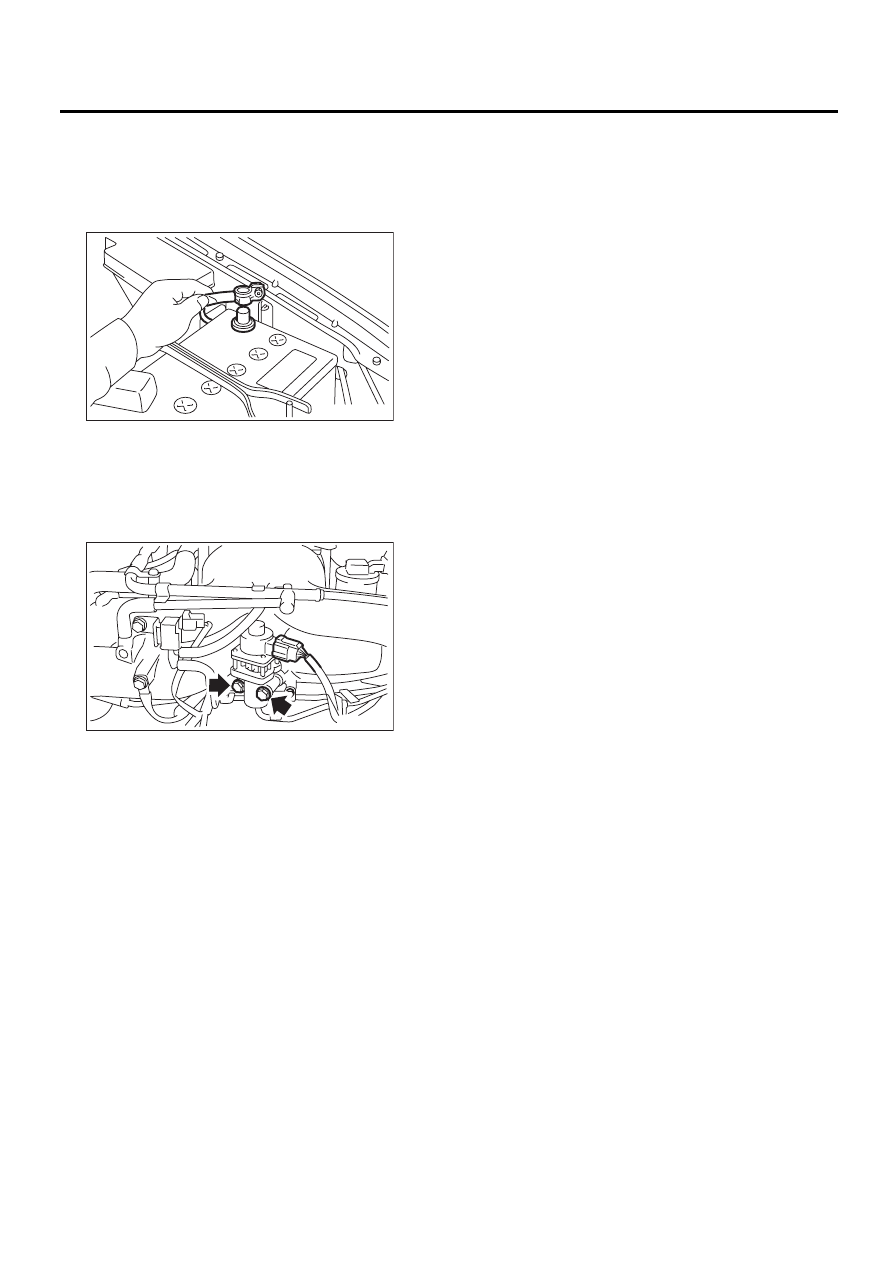

Клапан рециркуляции выхлопных газов

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

12.Клапан рециркуляции

выхлопных газов

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Снимите генератор. <См. SC(H4SO)-14, СНЯ-
ТИЕ, Генератор.>
3) Отсоедините разъем от клапана рециркуля-
ции выхлопных газов.
4) Снимите клапан рециркуляции выхлопных
газов с впускного коллектора.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Используйте новую прокладку.

Момент затяжки:

19 Нм (1,9 кгс-м, 14,0 фунт-сила-фут)

FU-00009

FU-02802

FU(H4DO)-33

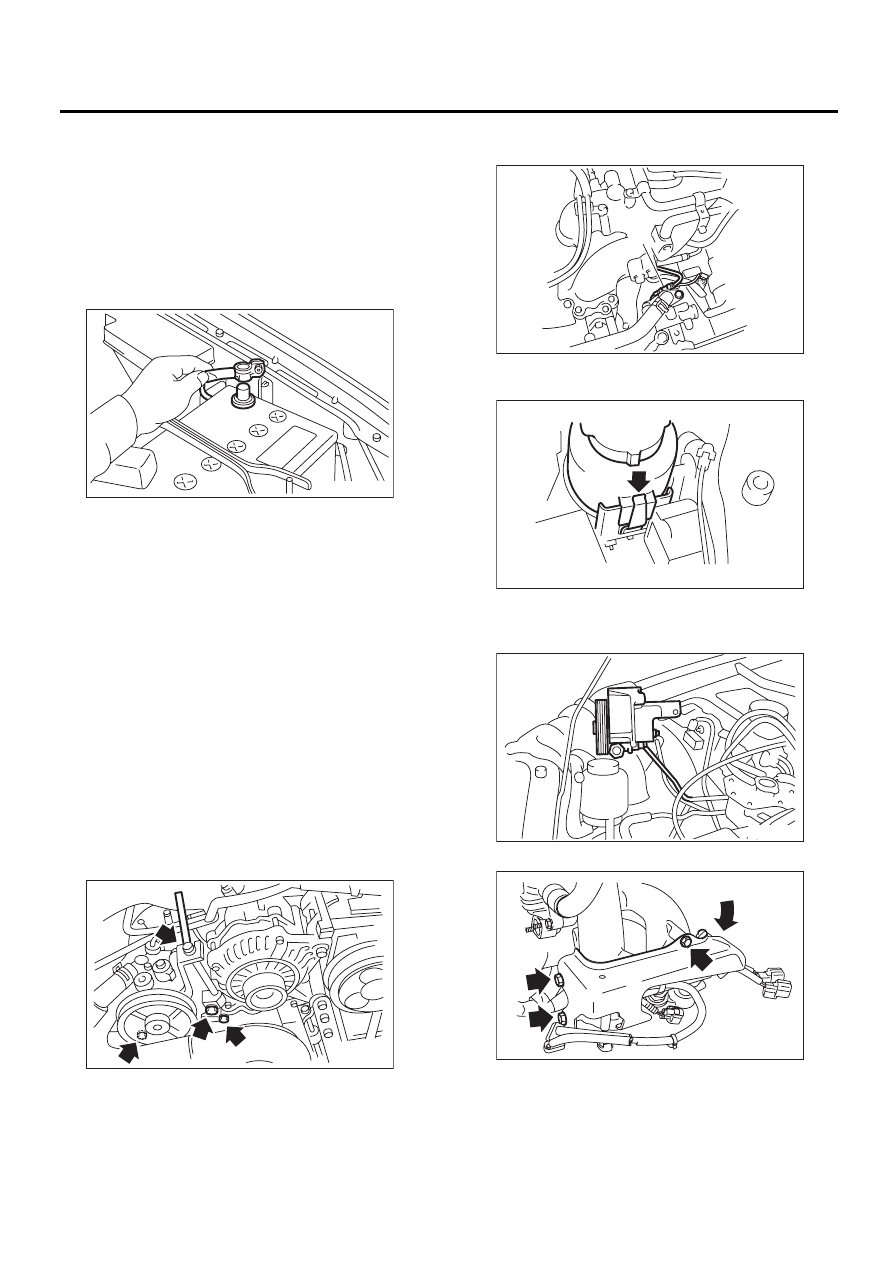

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

13.Топливный инжектор

A: СНЯТИЕ

1. ПРАВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините провод массы от аккумуля-
тора.

3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите воздухозаборный короб и корпус воз-
душного фильтра <См. IN(H4SO)-7, СНЯТИЕ,
Воздухозаборный короб.> <См. IN(H4SO)-5,
СНЯТИЕ, Корпус воздушного фильтра.>
5) Снимите насос усилителя рулевого управле-
ния и расширительный бачок.

(1) Снимите передний клиновидный ремень.
<См. ME(H4DO)-55, СНЯТИЕ, Клиновидный
ремень.>
(2) Отверните болты, которые удерживают
трубки усилителя рулевого управления на
правом щитке впускного коллектора.

ПРИМЕЧАНИЕ:
Не отсоединяйте шланг усилителя рулевого уп-
равления.

(3) Отверните болты, которые крепят насос
усилителя рулевого управления к кронш-
тейну.

(4) Отсоедините разъем (А) датчика давле-
ния усилителя рулевого управления

(5) Снимите расширительный бачок с крон-
штейна, потянув его вверх.

(6) Положите насос усилителя рулевого уп-
равления и расширительный бачок на фар-
тук правого колеса.

6) Снимите правый щиток топливной трубки.

7) Снимите бандаж (A), удерживающий жгут
проводки двигателя на трубке инжектора.

FU-00009

FU-00139

FU-02433

(A)

FU-02572

FU-00021

FU-02790

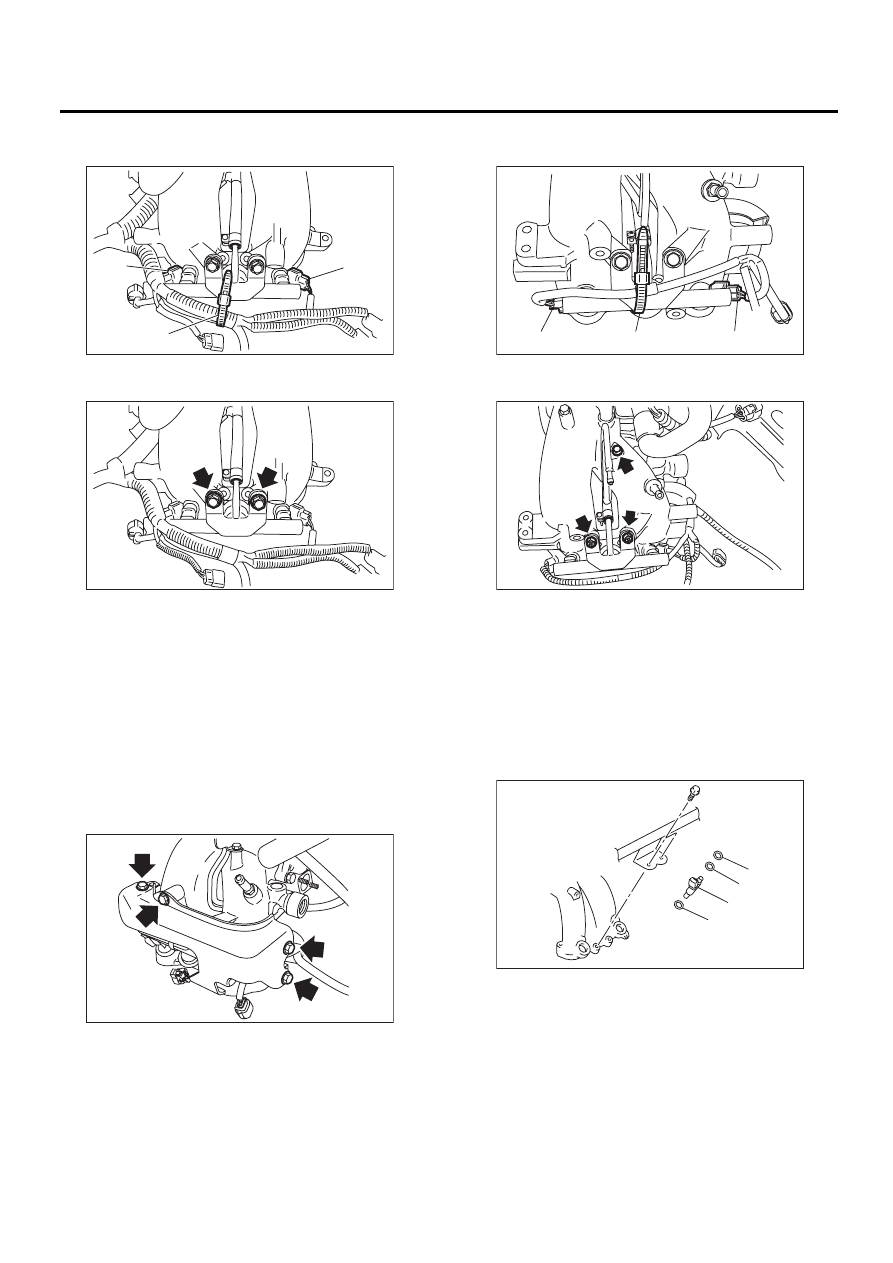

FU(H4DO)-34

Топливный инжектор

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

8) Отсоедините разъем (В) от топливного ин-
жектора.

9) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

10) Снимите топливный инжектор, приподняв
трубку инжектора.

2. ЛЕВАЯ СТОРОНА

1) Сбросьте давление в топливной системе.
<См. FU(H4DO)-44, СНЯТИЕ ДАВЛЕНИЯ В
ТОПЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топли-
во.>
2) Снимите аккумулятор. <См. SC(H4SO)-20,
СНЯТИЕ, Аккумулятор.>
3) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
4) Снимите левый щиток топливной трубки.

5) Снимите бандаж (A), удерживающий жгут
проводки двигателя на трубке инжектора.

6) Отсоедините разъем (В) от топливного ин-
жектора.

7) Отверните болт, крепящий трубку топливно-
го инжектора к впускному коллектору.

8) Снимите топливный инжектор, приподняв
трубку инжектора.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
• Используйте новые уплотнительные кольца.

FU-02803

(B)

(B)

(A)

FU-02793

FU-02789

(A) Уплотнительное кольцо

(B) Уплотнительное кольцо

(C) Топливный инжектор

(D) Уплотнительное кольцо

FU-02791

(A)

(B)

(B)

FU-02794

FU-02804

(A)

(B)

(D)

(C)
