EN(H4SO)(diag)-225

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

17

ПРОВЕРКА ПРОВОДКИ ЭЛЕКТРОДВИГАТЕЛЯ
УПРАВЛЕНИЯ ПРИВОДОМ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
Измерьте сопротивление между клеммами разъ-
ема блока электронной дроссельной заслонки.

Разъемы и клеммы

(E57) № 2 — (E57) № 1:

Сопротивление со-
ставляет 1 МОм или
более?

Переходите к ша-
гу 18.

Устраните короткое
замыкание в проводке
между ECM и блоком
электронной дрос-
сельной заслонки.

18

ПРОВЕРКА ЦЕПИ МАССЫ БЛОКА ЭЛЕКТРОН-
НОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
Измерьте сопротивление между ECM и массой ку-
зова.

Разъемы и клеммы

(B137) № 3 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 7 — Масса кузова:
(B134) № 5 — Масса кузова:

Сопротивление со-
ставляет менее 5 Ом?

Переходите к ша-
гу 19.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в со-
единительном разъ-
еме

19

ПРОВЕРКА БЛОКА ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
Измерьте сопротивление между клеммами блока
электронной дроссельной заслонки.

Клеммы

№ 2 — № 1:

Сопротивление со-
ставляет 50 Ом или
менее?

Переходите к ша-
гу 20.

Замените блок элект-
ронной дроссельной
заслонки. <См.
FU(H4SO)-13, Корпус
дроссельной заслон-
ки.>

20

ПРОВЕРКА БЛОКА ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
Пальцами передвиньте дроссельную заслонку в
полностью открытое и полностью закрытое поло-
жение.
Проверьте, чтобы клапан вернулся в исходное ус-
тановленное положение после того, как вы не бу-
дете удерживать его пальцами.

Вернулась ли заслонка
в установленное ис-
ходное положение?
Стандарт: 3 мм
(0,12 дюймов) от пол-
ностью закрытого по-
ложения

Устраните пло-
хой контакт в
разъеме ECM.

Замените блок элект-
ронной дроссельной
заслонки. <См.
FU(H4SO)-13, Корпус
дроссельной заслон-
ки.>

Шаг

Проверка

Да

Нет

EN(H4SO)(diag)-226

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CD:КДН P2102 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ЭЛЕКТРОДВИГАТЕЛЕМ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики
• Двигатель глохнет

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

EN(H4SO)(diag)-227

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

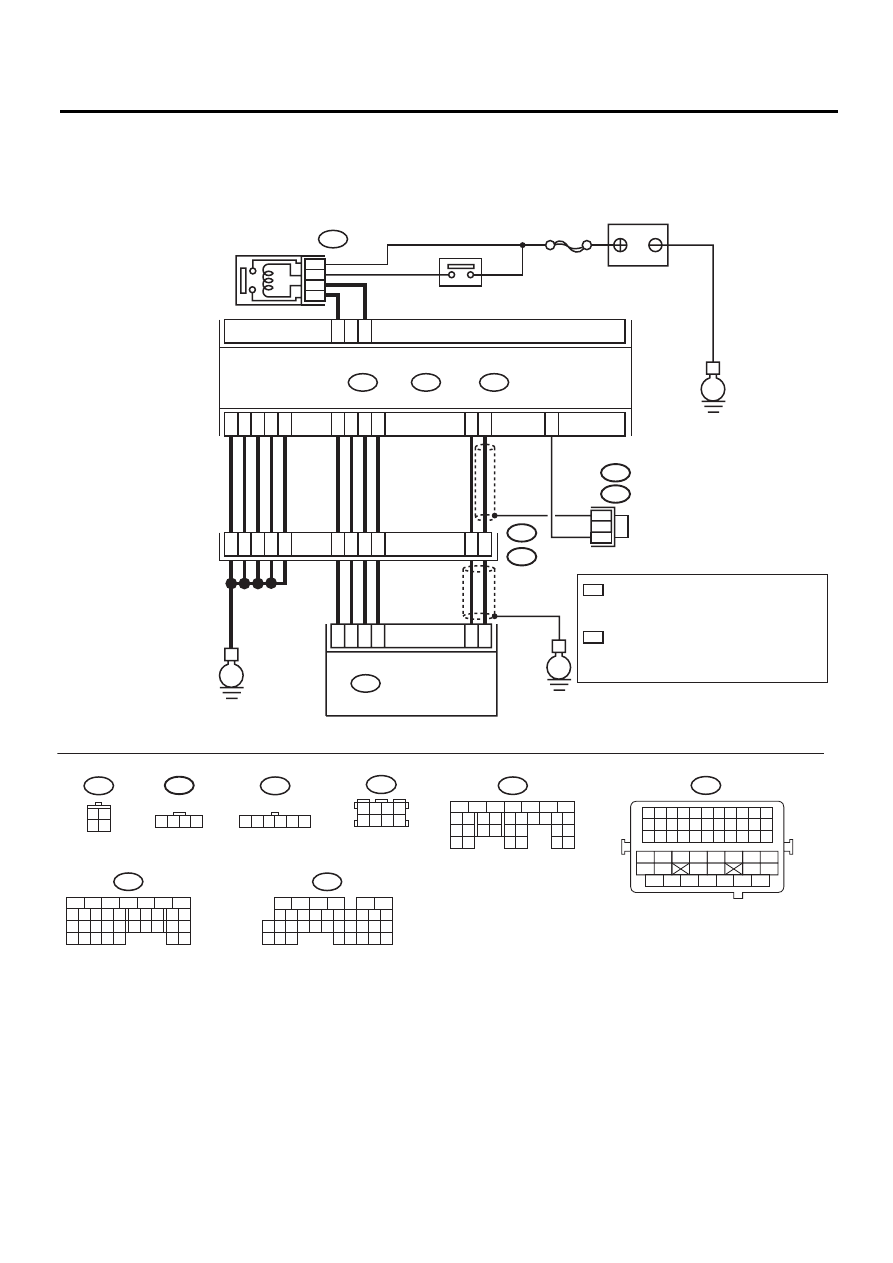

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05933

B309

1 2
3 4

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34

A: B134

E

SBF-5

2
1
3
4

C1

C21

C6

A1

8

A2

8

A29

A19

A5

D7

D2

D1

D3

D5

D4

17

1

8

19

20

36

52

35

34

37

3

8

39

6

4

3

5

2

1

C: B136

D: B137

E

E57

B84

B138

E

B73

E4

B309

E57

1 2 3 4 5 6

21

9 10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

D: B137

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

A: B134

1

*

2

*

RHD

LHD

B138

3 4

5 6

1 2

7 8

1

*

2

*

B84

1 2 3 4

РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

ГЛАВНОЕ РЕЛЕ

ECM

АККУМУЛЯТОР

БЛОК ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

   ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  3, 4, 7  И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 2

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

   ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ 3, 4, 7  И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ : 3

EN(H4SO)(diag)-228

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РЕЛЕ ЭЛЕКТРОННОЙ ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите реле электронной дроссельной за-
слонки.
3) Подключите аккумулятор к клеммам № 1 и
№ 3 реле электронной дроссельной заслонки.
4) Измерьте сопротивление между клеммами
реле электронной дроссельной заслонки.

Клеммы

№ 2 — № 4:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 2.

Замените реле
электронной
дроссельной за-
слонки.

2

ПРОВЕРКА ПИТАНИЯ РЕЛЕ ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
Измерьте напряжение между разъемом реле
электронной дроссельной заслонки и массой ку-
зова.

Разъемы и клеммы

(B309) № 2 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 3.

Устраните раз-
рыв или короткое
замыкание на
массу в цепи пи-
тания.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Отсоедините разъемы от ECM.
2) Поверните выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между разъемом реле
электронной дроссельной заслонки и массой ку-
зова.

Разъемы и клеммы

(B309) № 3 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление между разъемом
реле электронной дроссельной заслонки и мас-
сой кузова.

Разъемы и клеммы

(B309) № 3 — Масса кузова:
(B309) № 4 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 5.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и реле элек-
тронной дрос-
сельной заслон-
ки.

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РЕЛЕ
ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗАСЛОНКИ.
Измерьте сопротивление между ECM и разъ-
емом реле электронной дроссельной заслонки.

Разъемы и клеммы

(B136) № 21 — (B309) № 3:
(B136) № 1 — (B309) № 4:

Сопротивление составляет
менее 1 Ом?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните раз-
рыв в проводке
между ECM и ре-
ле электронной
дроссельной за-
слонки.
