Subaru Forester (2008 год). Руководство - часть 160





EN(H4SO)(diag)-217

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика положения клапа-
на воздушного потока при помощи Subaru Select
Monitor или универсального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИ-
ТЫВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”.
<См. EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение менее 0,2 В?

Переходите к ша-
гу 2.

Даже если горит кон-
трольная лампа об-
наружения неис-
правности, цепь в на-
стоящий момент
работает нормаль-
но. Повторите неис-
правность, затем вы-
полните диагности-
ку еще раз.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА ПОЛОЖЕ-
НИЯ КЛАПАНА ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика положения
клапана воздушного потока.
3) Поверните выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом дат-
чика положения клапана воздушного потока и
массой двигателя.

Разъемы и клеммы

(E50) № 1 (+) — Масса двигателя (-):

Напряжение составляет
4,5 В или более?

Переходите к ша-
гу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика
положения клапана
воздушного потока.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика положения клапана
воздушного потока.

Разъемы и клеммы

(B134) № 16 — (E50) № 3:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика
положения клапана
воздушного потока.
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА
ВОЗДУШНОГО ПОТОКА.
Измерьте сопротивление между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 16 — Масса кузова:

Сопротивление составля-
ет 1 МОм или более?

Переходите к ша-
гу 5.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом
привода клапана
воздушного потока.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и датчика
положения клапана воздушного потока.

Плохой контакт в разъеме
ECM и датчика положения
клапана воздушного пото-
ка?

Устраните пло-
хой контакт в
разъеме ECM и
датчика положе-
ния клапана воз-
душного потока.

Замените датчик по-
ложения клапана
воздушного потока.
<См. FU(H4SO)-34,
Датчик положения
клапана воздушного
потока.>

EN(H4SO)(diag)-218

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CB:КДН P2022 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ ДАТЧИКА

ПОЛОЖЕНИЯ ЗАСЛОНКИ КЛАПАНА ВОЗДУШНОГО ПОТОКА (БАНК 2)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Двигатель глохнет
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

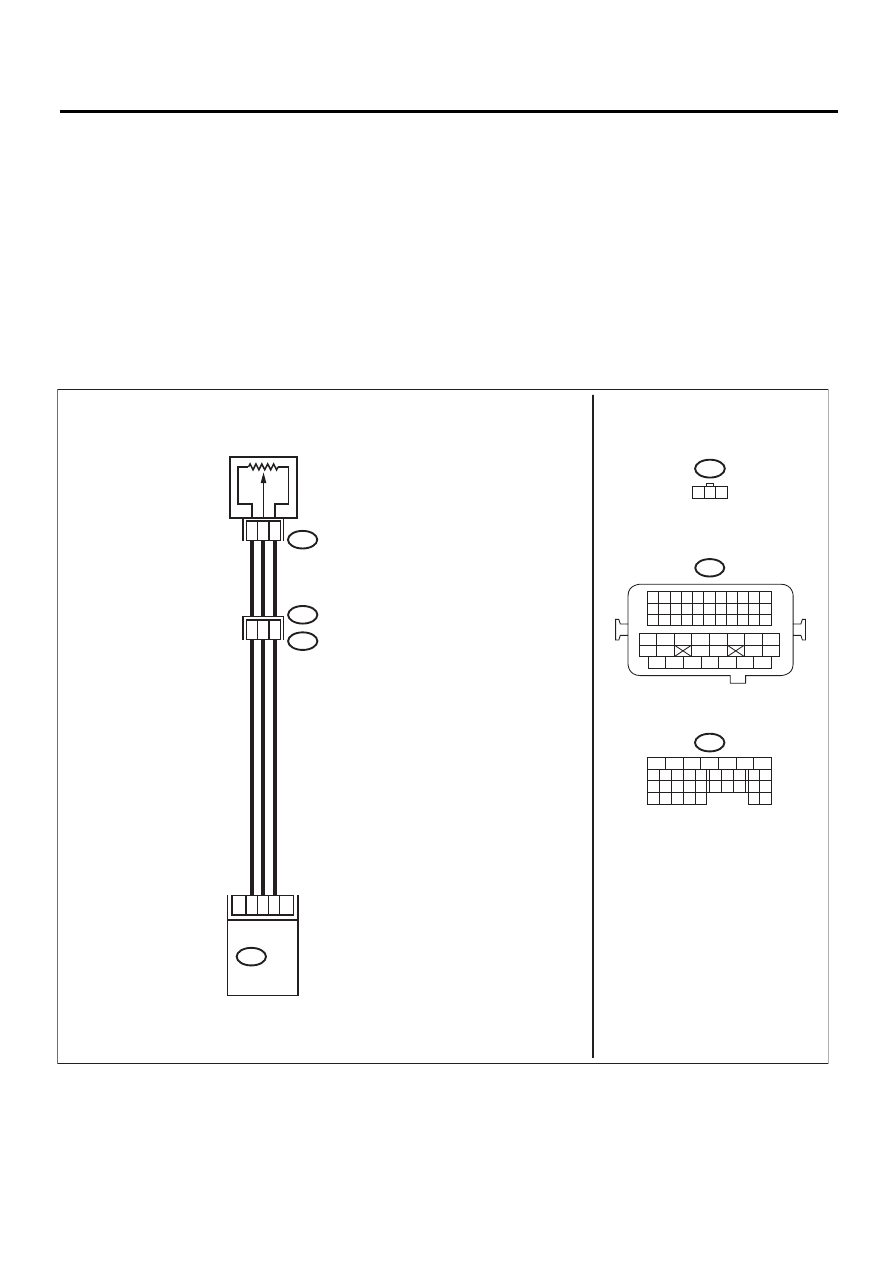

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-04146

E50

1 2 3

E4

E50

B73

1

3

2

20

22

19

B134

19

29

16

ECM

ДАТЧИК ПОЛОЖЕНИЯ ЛЕВОГО
КЛАПАНА ВОЗДУШНОГО ПОТОКА

B73

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

EN(H4SO)(diag)-219

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика положения клапана
воздушного потока при помощи Subaru Select
Monitor или универсального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение составляет
5 В или более?

Переходите к ша-
гу 2.

Даже если горит кон-
трольная лампа об-
наружения неисправ-
ности, цепь в настоя-
щий момент
работает нормально.
Повторите неисправ-
ность, затем выпол-
ните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, воз-
можно временное на-
рушение контакта в
разъеме.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА ВОЗ-
ДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика положения
клапана воздушного потока.
3) Запустите двигатель.
4) Считайте сигнал датчика положения клапана
воздушного потока при помощи Subaru Select
Monitor или универсального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение составляет
5 В или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
датчика положе-
ния клапана воз-
душного потока.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА ПОЛОЖЕНИЯ КЛАПАНА ВОЗ-
ДУШНОГО ПОТОКА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление в проводке между
разъемом датчика положения клапана воздушно-
го потока и массой двигателя.

Разъемы и клеммы

(E50) № 2 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом датчика
положения клапана
воздушного потока.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме датчика положения
клапана воздушного потока.

Плохой контакт в разъ-
еме датчика положения
клапана воздушного по-
тока?

Устраните пло-
хой контакт в
разъеме датчика
положения кла-
пана воздушного
потока.

Замените датчик по-
ложения клапана
воздушного потока.
<См. FU(H4SO)-34,
Датчик положения
клапана воздушного
потока.>

EN(H4SO)(diag)-220

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CC:КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ

УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЕМ ПРИВОДА ДРОССЕЛЬНОЙ
ЗАСЛОНКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный режим холостого хода
• Плохие ходовые характеристики
• Двигатель глохнет

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.
