Subaru Forester (2008 год). Руководство - часть 151





EN(H4SO)(diag)-181

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AV:КДН P0605 ОШИБКА ПОСТОЯННОГО ЗАПОМИНАЮЩЕГО УСТРОЙСТВА

(ПЗУ) ВНУТРЕННЕГО БЛОКА УПРАВЛЕНИЯ

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P0607. <См. EN(H4SO)(diag)-
182, КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ, Процедура диагностики с ис-
пользованием кодов диагностики неисправностей (КДН).>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Есть ли на дисплее какие-ли-
бо другие КДН?

Проверьте соот-
ветствующие
КДН, используя
“Список кодов
диагностики не-
исправности
(КДН)”. <См.
EN(H4SO)(diag)-
78, Список кодов
диагностики не-
исправностей
(КДН).>

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъ-
еме.

EN(H4SO)(diag)-182

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AW:КДН P0607 РАБОЧИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРИЗНАК НЕИСПРАВНОСТИ:
• Неверный холостой ход
• Плохие ходовые характеристики

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

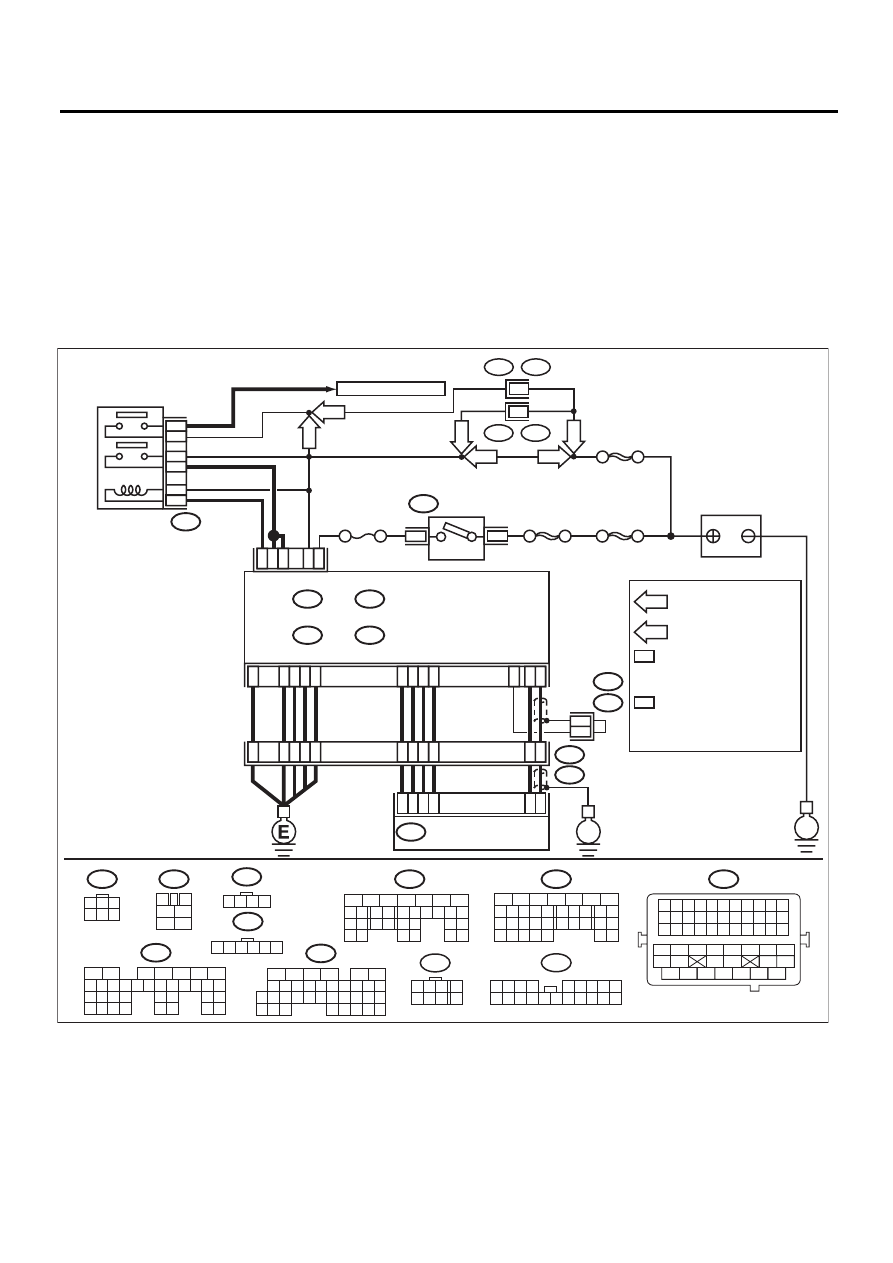

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B47

ГЛАВНОЕ РЕЛЕ

БЛОК ЭЛЕКТРОННОЙ
ДРОССЕЛЬНОЙ ЗАСЛОНКИ

SBF-4

No.11

SBF-1

SBF-5

3

4

5

6

1

2

B47

3

6
4

5

1

2

1

C23

B1

9

A7

B2

B5

A2

8

A1

8

C6

A29

D5

D4

A1

9

A5

D3

D7

D1

D2

1

8

17

19

3

8

39

20

36

37

52

34

35

4

6

3

2

1

5

A: B134

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22

28 29

9

17

18

25

21

23 24

32

31

26 27
33 34

B: B135

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

4

B134

A:

B135

B:

B136

C:

B137

D:

E57

B84

B138

B73

E4

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

B72

ECM

E

E

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

C:

B72

1 2 3
4 5 6

1 2 3 4 5 6

E57

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

D: B137

АККУМУЛЯТОР

К КАТУШКЕ ЗАЖИГАНИЯ

B61

F44

7

LHD

LHD

14

B100

F2

LHD

RHD

RHD

RHD

RHD

RHD

LHD

LHD

1

*

1

*

2

*

F44

1 2 3

4

5 6 7

8

F2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

B84

1 2 3 4

2

*

EN-04826

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ :

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 2

: МОДЕЛЬ С ПРАВОСТОРОННИМ
  УПРАВЛЕНИЕМ

: МОДЕЛЬ С ЛЕВОСТОРОННИМ
  УПРАВЛЕНИЕМ :

МОДЕЛЬ С ПРАВОСТОРОННИМ
УПРАВЛЕНИЕМ : 3

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  3, 4, 7 И 8

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ ИЗ  3, 4, 7 И 8

EN(H4SO)(diag)-183

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составляет
10— 13В ?

Переходите к ша-
гу 2.

Устраните разрыв
или короткое замы-
кание на массу в це-
пи питания.

2

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ ECM.
1) Запустите двигатель.
2) Измерьте напряжение между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 7 (+) — Масса кузова (–):
(B135) № 2 (+) — Масса кузова (–):

Напряжение составляет
13 — 15 В?

Переходите к ша-
гу 3.

Устраните разрыв
или короткое замы-
кание на массу в це-
пи питания.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ ЭЛЕКТРОННОЙ ДРОССЕЛЬНОЙ ЗА-
СЛОНКИ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и блока элект-
ронной дроссельной заслонки.
3) Измерьте сопротивление в проводке между
ECM и разъемом блока электронной дроссель-
ной заслонки.

Разъемы и клеммы

(B134) № 19 — (E57) № 5:
(B134) № 29 — (E57) № 3:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Устраните разрыв
в проводке между
ECM и разъемом бло-
ка электронной дрос-
сельной заслонки.
• Плохой контакт в
соединительном
разъеме

4

ПРОВЕРКА ПРОВОДКИ ЦЕПИ МАССЫ ECM.
1) Присоедините все разъемы.
2) Поверните выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между ECM и массой
кузова.

Разъемы и клеммы

(B134) № 5 (+) — Масса кузова (–):
(B137) № 1 (+) — Масса кузова (–):
(B137) № 2 (+) — Масса кузова (–):
(B137) № 3 (+) — Масса кузова (–):
(B137) № 7 (+) — Масса кузова (–):

Напряжение меньше, чем
1 В?

Устраните пло-
хой контакт в
разъеме ECM.

Устраните следую-
щие неполадки.
• Разрыв в цепи мас-
сы
• Затяните клемму
массы двигателя.
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

EN(H4SO)(diag)-184

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AX:КДН P0638 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ УПРАВЛЕНИЯ

ПРИВОДОМ ДРОССЕЛЬНОЙ ЗАСЛОНКИ (БАНК 1)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН P2101. <См. EN(H4SO)(diag)-220,
КДН P2101 ДИАПАЗОН/РАБОЧИЕ ХАРАКТЕРИСТИКИ ЦЕПИ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕ-
ЛЕМ ПРИВОДА ДРОССЕЛЬНОЙ ЗАСЛОНКИ, Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

AY:КДН P0691 НИЗКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

AZ:КДН P0692 ВЫСОКИЙ УРОВЕНЬ СИГНАЛА В ЦЕПИ УПРАВЛЕНИЯ

ВЕНТИЛЯТОРОМ 1

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
• Вентилятор радиатора не работает надлежащим образом
• Перегрев

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

BA:КДН P0700 СИСТЕМА УПРАВЛЕНИЯ ТРАНСМИССИЕЙ (ЗАПРОС

КОНТРОЛЬНОЙ ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ)

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите раздел AT. <См. 4AT(diag)-2, Базо-
вая процедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Есть ли на дисплее ка-

кие-либо другие КДН?

Проверьте КДН, используя
“Список кодов диагностики
неисправностей (КДН)”.
<См. EN(H4SO)(diag)-78,
Список кодов диагностики
неисправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4SO)-13, Сис-
тема вентилятора
радиатора.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ. Есть ли на дисплее какие-

либо другие КДН?

Проверьте КДН, используя
“Список кодов диагности-
ки неисправностей (КДН)”.
<См. EN(H4SO)(diag)-78,
Список кодов диагностики
неисправностей (КДН).>

Проверьте систе-
му вентилятора
радиатора. <См.
CO(H4SO)-13,
Система вентиля-
тора радиатора.>
