EN(H4SO)(diag)-153

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AI: КДН P0420 ЭФФЕКТИВНОСТЬ СИСТЕМЫ КАТАЛИТИЧЕСКОГО

НЕЙТРАЛИЗАТОРА НИЖЕ ПОРОГОВОЙ (БАНК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
• Двигатель глохнет
• Параметры смеси на холостом ходу выходят за пределы заданных.

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

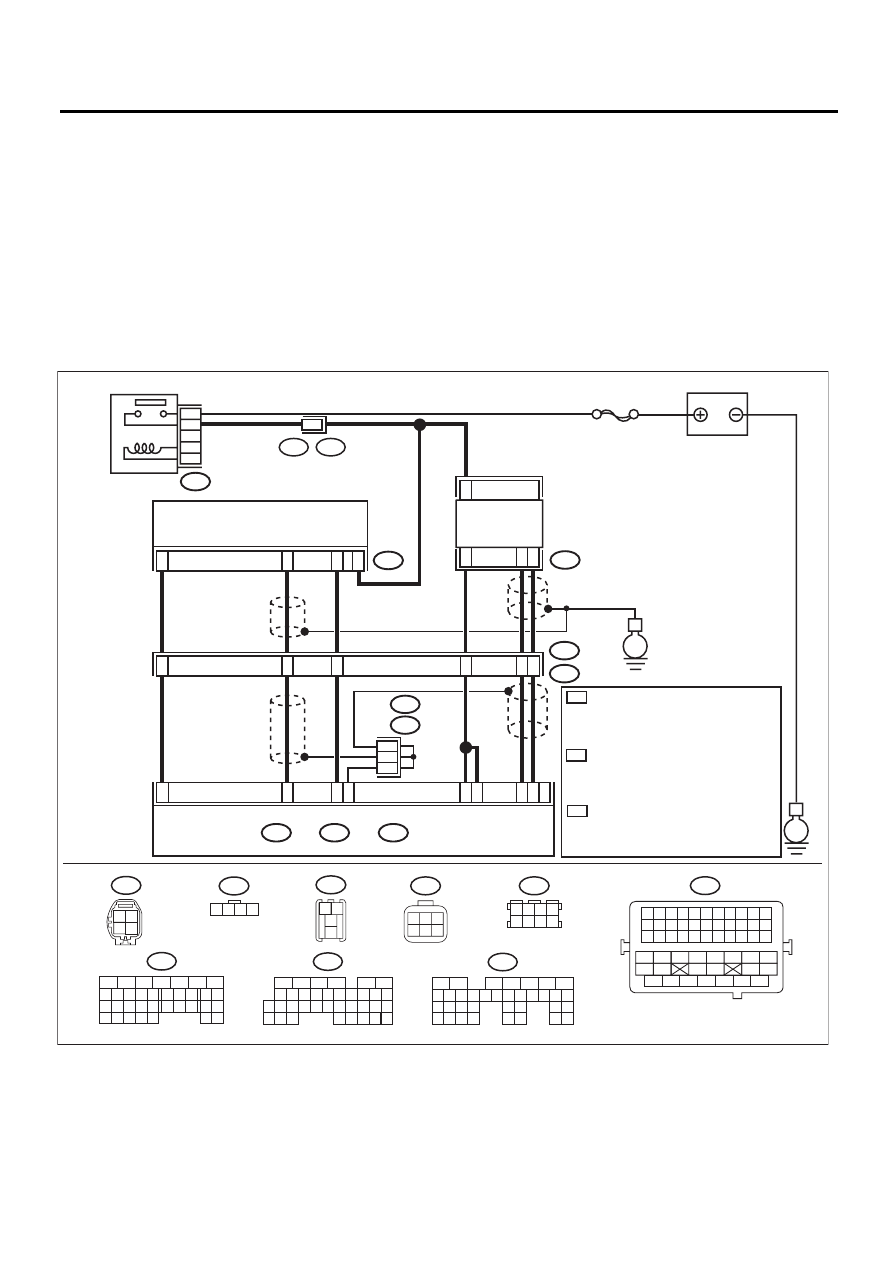

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

АККУМУЛЯТОР

ЗАДНИЙ ДАТЧИК КИСЛОРОДА

ПЕРЕДНИЙ ДАТЧИК
КИСЛОРОДА (КАЧЕ-

СТВА ТОПЛИВОВОЗ-

ДУШНОЙ СМЕСИ)

SBF-8

B34

E22

E23

E4

B73

1

2

3
4

E

E

A29

B4

B1

C4

B9

B

8

C3

C2

B135

ECM

B136

B:

C:

B134

A:

6

1

3

4

19

1

3

53

4

3

2

1

50

B73

E4

4

51

B83

RHD

LHD B138

1

*

2

*

3

*

1

*

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34

A: B134

21

9

32

10 11 12 13 14 15

7

16

23

30

19

20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33

34 35

B: B135

B73

1 2 3 4 5 6 7 8 9 10 11

12 13 14 15 16 17 18 19 20 21 22
23 24 25 26 27 28 29 30 31 32 33

34

35

42

43

36

37

38

39

48

49

50

51

52

53

54

40

41

44

45

46

47

B138

3 4

5 6

1 2

7 8

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2 , 5 И 6

EN-05923

E22

2

1

4

3

B83

1 2 3 4

B34

3
4

1 2

E23

3 2 1
6 5 4

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ :  2

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ:

2

*

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ 1, 2 , 5 И 6

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ :  1

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

3

*

ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
ИЗ  3, 4 , 7 И 8

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ :  3

: МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ :

РЕЛЕ ДАТЧИКА КИСЛОРОДА И КАЧЕСТВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ

EN(H4SO)(diag)-154

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте наличие утечек газа и подсоса возду-
ха в результате ослабления или утери гаек и бол-
тов, а также сквозных отверстий в выхлопных
трубах.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Между головкой блока цилиндров и передней
выхлопной трубой.
• Между передней выхлопной трубой и передним
каталитическим нейтрализатором.
• Между передним каталитическим нейтрализа-
тором и задним каталитическим нейтрализато-
ром.
• Ослабленные или неправильно установленные
передний и задний датчики кислорода.

Выявлены ли неполадки в
системе выпуска?

Отремонтируйте
или замените
систему выпус-
ка. <См.
EX(H4SO)-2, Об-
щие сведения.>

Переходите к шагу 2.

2

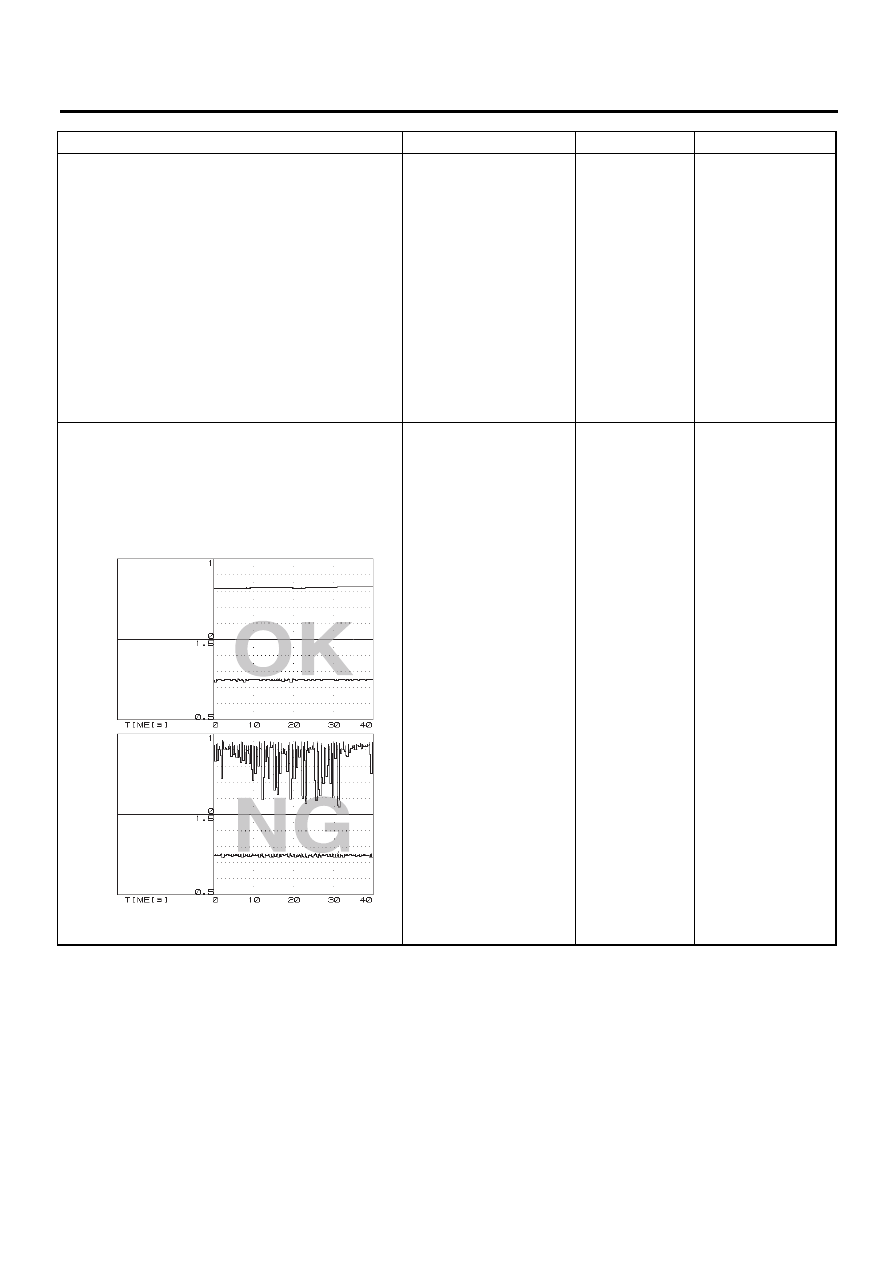

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (В ДВИЖЕНИИ).
1) Ведите автомобиль на постоянной скорости
80 — 112 км/ч (50 — 70 миль/ч).
2) Поддерживайте условия шага 1) в течение 5
минут, затем считайте форму сигнала в условиях
движения при помощи Subaru Select Monitor.

Отображается ли нор-
мальная форма сигнала?

Даже если горит
контрольная лам-
па обнаружения
неисправности,
цепь в настоящий
момент работает
нормально. Пов-
торите неисправ-
ность, затем вы-
полните диагнос-
тику еще раз.

ПРИМЕЧАНИЕ:
В этом случае,
возможно вре-
менное наруше-
ние контакта в
разъеме.

Переходите к шагу 3.

RrO2 SENSOR

RrO2 SENSOR

A/F LAMBDA 1

A/F LAMBDA 1

EN-04895

EN(H4SO)(diag)-155

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

3

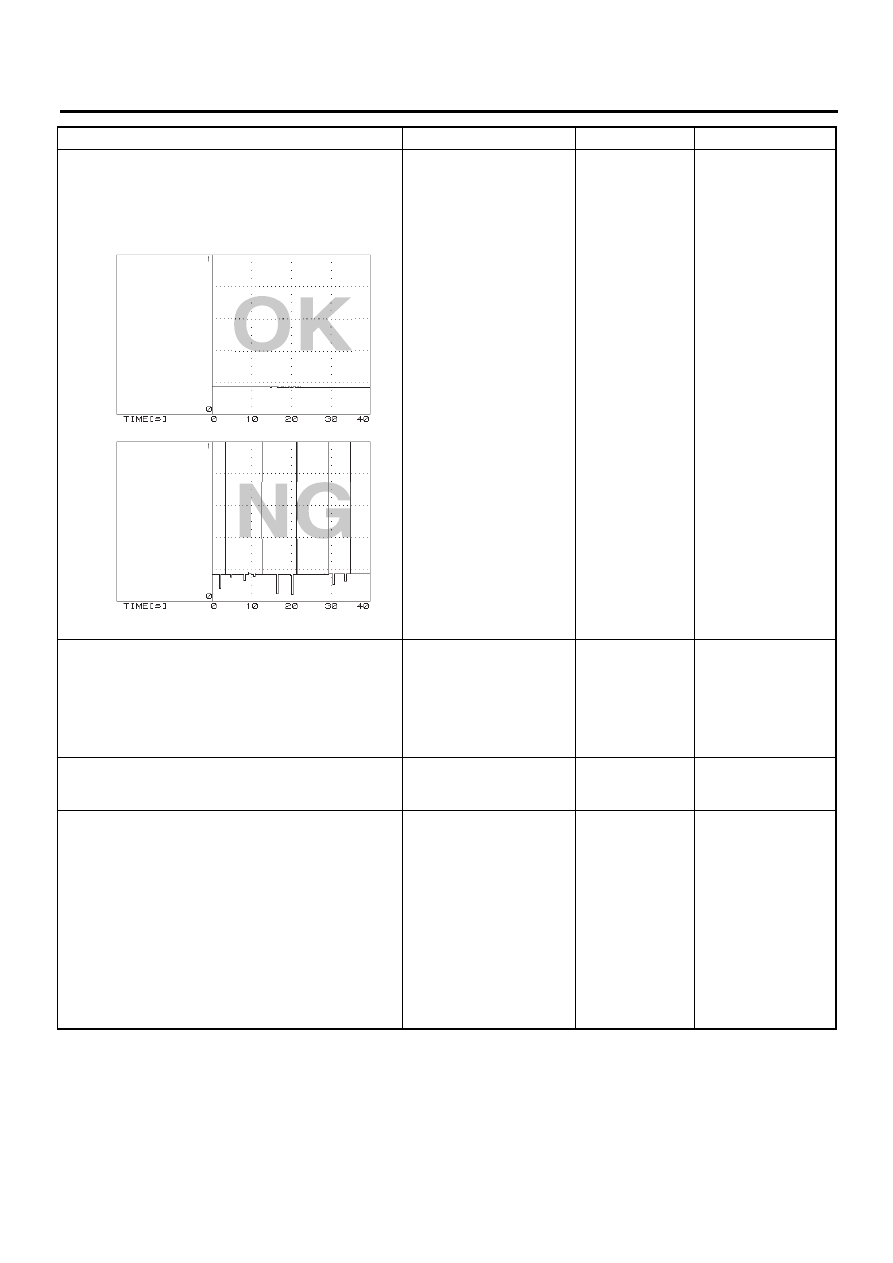

ПРОВЕРКА ФОРМЫ СИГНАЛА НА SUBARU
SELECT MONITOR (НА ХОЛОСТОМ ХОДУ).
1) Запустите двигатель на холостых оборотах.
2) В состоянии шага 1) считайте форму сигнала
при помощи Subaru Select Monitor.

Отображается ли нор-
мальная форма сигнала?

Переходите к ша-
гу 4.

Переходите к шагу 5.

4

ПРОВЕРКА КАТАЛИТИЧЕСКОГО НЕЙТРАЛИ-
ЗАТОРА.

Каталитический нейтра-
лизатор поврежден?

Замените ката-
литический ней-
трализатор. <См.
EC(H4SO)-3, Пе-
редний каталити-
ческий нейтрали-
затор.>

Переходите к шагу 5.

5

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА
КИСЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪ-
ЕМА.

В разъем попала вода?

Удалите воду из
разъема.

Переходите к шагу 6.

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и заднего датчи-
ка кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъемы и клеммы

(B135) № 4 — (E22) № 3:
(B134) № 29 — (E22) № 4:

Сопротивление составля-
ет менее 1 Ом?

Переходите к ша-
гу 7.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае ис-
правьте следующее:
• Разрыв цепи в про-
водке между ECM и
разъемом заднего
датчика кислорода
• Плохой контакт в
соединительном
разъеме

Шаг

Проверка

Да

Нет

RrO2 SENSOR

RrO2 SENSOR

EN-04896

EN(H4SO)(diag)-156

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой кузова.

Разъемы и клеммы

(E22) № 3 (+) — Масса кузова (–):

Напряжение составляет
0,2 — 0,5 В?

Переходите к ша-
гу 8.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
Устраните следую-
щие неполадки.
• Разрыв цепи в про-
водке между ECM и
задним датчиком
кислорода
• Плохой контакт в
разъемах ECM и зад-
него датчика кисло-
рода
• Плохой контакт в
разъеме ECM
• Плохой контакт в
соединительном
разъеме

8

ПРОВЕРКА ЭКРАНА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Обнажите экран проводки датчика у разъема
заднего датчика кислорода со стороны кузова.
3) Измерьте сопротивление между экраном дат-
чика и массой кузова.

Сопротивление составля-
ет менее 1 Ом?

Замените задний
датчик кислоро-
да. <См.
FU(H4SO)-42, За-
дний датчик кис-
лорода.>

Устраните разрыв
цепи в проводке зад-
него датчика кисло-
рода.

Шаг

Проверка

Да

Нет
