Subaru Forester (2008 год). Руководство - часть 130





EN(H4SO)(diag)-97

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного потока
при помощи Subaru Select Monitor или универ-
сального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение составля-
ет 5 В или более?

Переходите к ша-
гу 2.

Даже если горит конт-
рольная лампа обнаруже-
ния неисправности, цепь в
настоящий момент рабо-
тает нормально. Повтори-
те неисправность, затем
выполните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возможно
временное нарушение кон-
такта в разъеме.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Запустите двигатель.
4) Считайте сигнал датчика воздушного потока
при помощи Subaru Select Monitor или универ-
сального сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H4SO)(diag)-36, Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информации о
порядке работы, обратитесь к Руководству по
эксплуатации универсального сканера.

Напряжение составля-
ет 5 В или более?

Устраните замы-
кание на цепь пи-
тания в провод-
ке между ECM и
разъемом датчи-
ка массового рас-
хода воздуха и
температуры
впускаемого воз-
духа.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Измерьте сопротивление в проводке между
датчиком массового расхода воздуха и темпера-
туры впускаемого воздуха и массой двигателя.

Разъемы и клеммы

(B3) № 2 — Масса двигателя:

Сопротивление состав-
ляет менее 5 Ом?

Переходите к ша-
гу 4.

Устраните неисправность
в проводке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в проводке
между ECM и разъемом
датчика массового расхода
воздуха и температуры
впускаемого воздуха
• Плохой контакт в разъ-
еме ECM
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме датчика массово-
го расхода воздуха и температуры впускаемого
воздуха.

Плохой контакт в разъ-
еме датчика массового
расхода воздуха и тем-
пературы впускаемого
воздуха?

Исправьте кон-
такт в разъеме
датчика массово-
го расхода возду-
ха и температуры
впускаемого воз-
духа.

Замените датчик массово-
го расхода воздуха и тем-
пературы впускаемого воз-
духа. <См. FU(H4SO)-31,
Датчик массового расхода
воздуха и температуры
впускаемого воздуха.>

EN(H4SO)(diag)-98

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

H: КДН P0107 НИЗКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ ДАТЧИКА

АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ/БАРОМЕТРИЧЕСКОГО
ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.

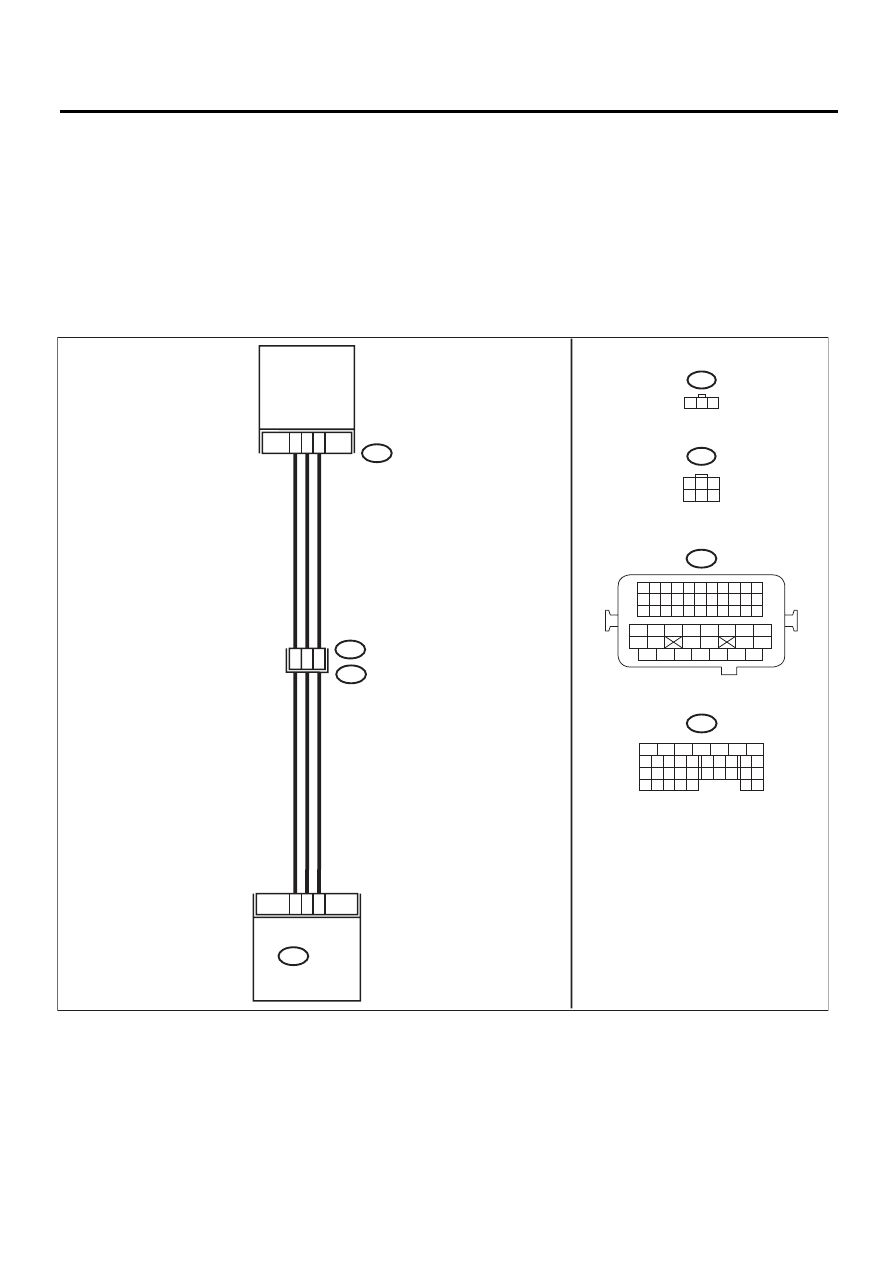

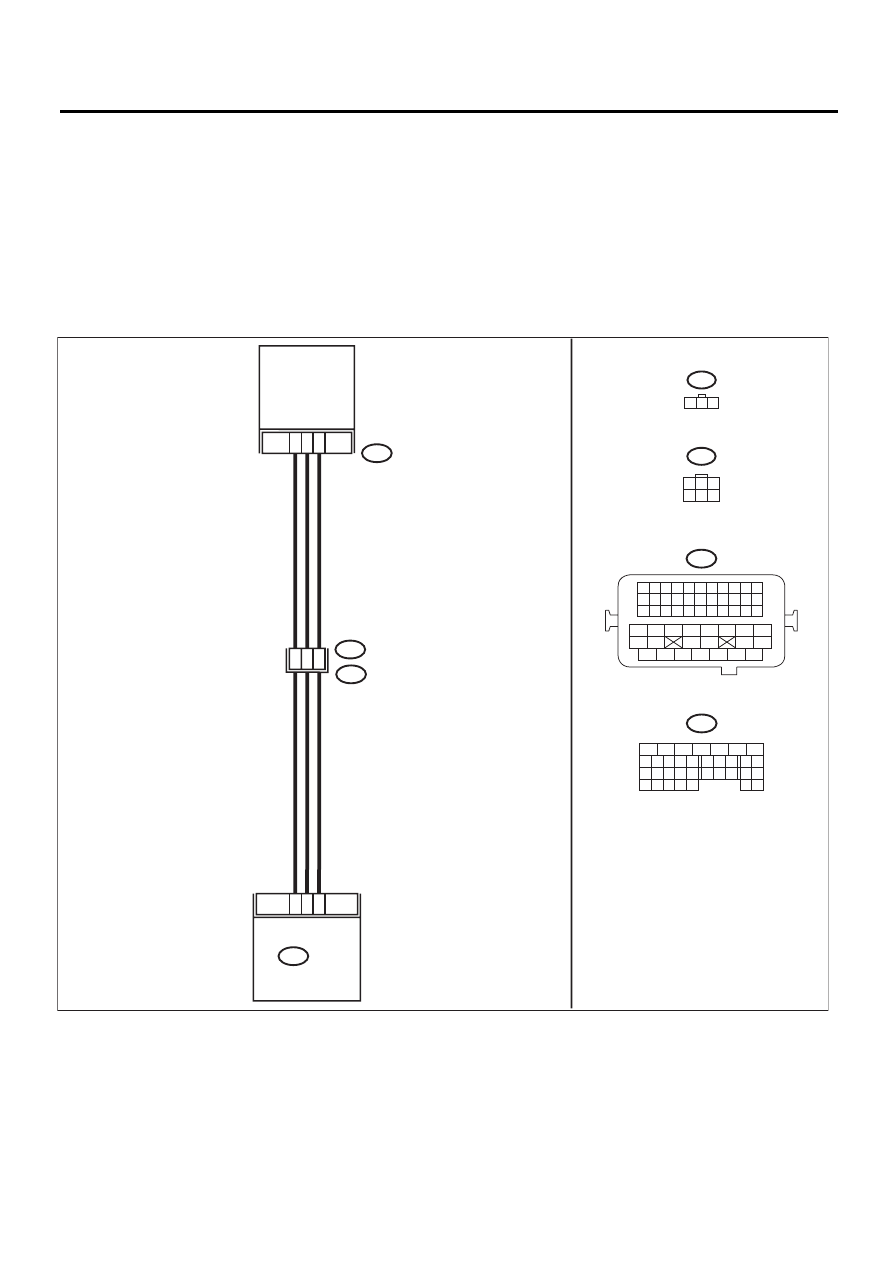

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05921

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

1 2 3

1

3

4 5 6

2

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ

1

3

2

6

29

19

ECM

B134

E21

E4

B73

B134

B73

E21

E77

7

19

20

EN(H4SO)(diag)-99

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика абсолютного
давления во впускном коллекторе при по-
мощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информа-
ции о порядке работы, обратитесь к разде-
лу “СЧИТЫВАНИЕ ТЕКУЩИХ ДАННЫХ
ДВИГАТЕЛЯ”. <См. EN(H4SO)(diag)-36,
Subaru Select Monitor.>
• Универсальный сканер
Для получения более подробной информа-
ции о порядке работы, обратитесь к Руко-
водству по эксплуатации универсального
сканера.

Измеренное значение
меньше 13,3 кПа
(100 мм рт. ст.,
3,94 дюймов рт. ст.)?

Переходите
к шагу 2.

Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нор-
мально. Повторите не-
исправность, затем вы-
полните диагностику
еще раз.

ПРИМЕЧАНИЕ:
В этом случае, возмож-
но временное наруше-
ние контакта в разъ-
еме.

2

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА АБСО-
ЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем датчика абсолют-
ного давления в коллекторе.
3) Поверните выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
датчика абсолютного давления в коллекто-
ре и массой двигателя.

Разъемы и клеммы

(E21) № 3 (+) — Масса двигателя (–):

Напряжение составляет
4,5 В или более?

Переходите
к шагу 3.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика абсо-
лютного давления в
коллекторе.
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА АБСОЛЮТНОГО
ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом датчика абсолют-
ного давления в коллекторе.

Разъемы и клеммы

(B134) № 6 — (E21) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите
к шагу 4.

Устраните неисправ-
ность в проводке и
разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв в проводке
между ECM и разъ-
емом датчика абсо-
лютного давления в
коллекторе.
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ДАТЧИКА АБСОЛЮТНОГО
ДАВЛЕНИЯ В КОЛЛЕКТОРЕ.
Измерьте сопротивление между ECM и мас-
сой кузова.

Разъемы и клеммы

(B134) № 6 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите
к шагу 5.

Устраните короткое
замыкание на массу в
проводке между ECM
и разъемом датчика
абсолютного давле-
ния в коллекторе.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт между ECM и разъ-
емом датчика абсолютного давления в
коллекторе.

Плохой контакт в разъ-
емах ECM или датчика аб-
солютного давления в кол-
лекторе?

Устраните плохой
контакт в разъ-
емах ECM или дат-
чика абсолютного
давления в кол-
лекторе.

Замените датчик абсо-
лютного давления в
коллекторе. <См.
FU(H4SO)-30, Датчик
абсолютного давле-
ния в коллекторе.>

EN(H4SO)(diag)-100

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

I:

КДН P0108 ВЫСОКИЙ УРОВЕНЬ ВХОДНОГО СИГНАЛА В ЦЕПИ
ДАТЧИКА АБСОЛЮТНОГО ДАВЛЕНИЯ В КОЛЛЕКТОРЕ/
БАРОМЕТРИЧЕСКОГО ДАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти
<См. EN(H4SO)(diag)-53, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4SO)(diag)-45, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-05921

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

1 2 3

1

3

4 5 6

2

ДАТЧИК
АБСОЛЮТНОГО
ДАВЛЕНИЯ
В КОЛЛЕКТОРЕ

1

3

2

6

29

19

ECM

B134

E21

E4

B73

B134

B73

E21

E77

7

19

20
