Subaru Forester (2008 год). Руководство - часть 113





EN(H4SO)(diag)-29

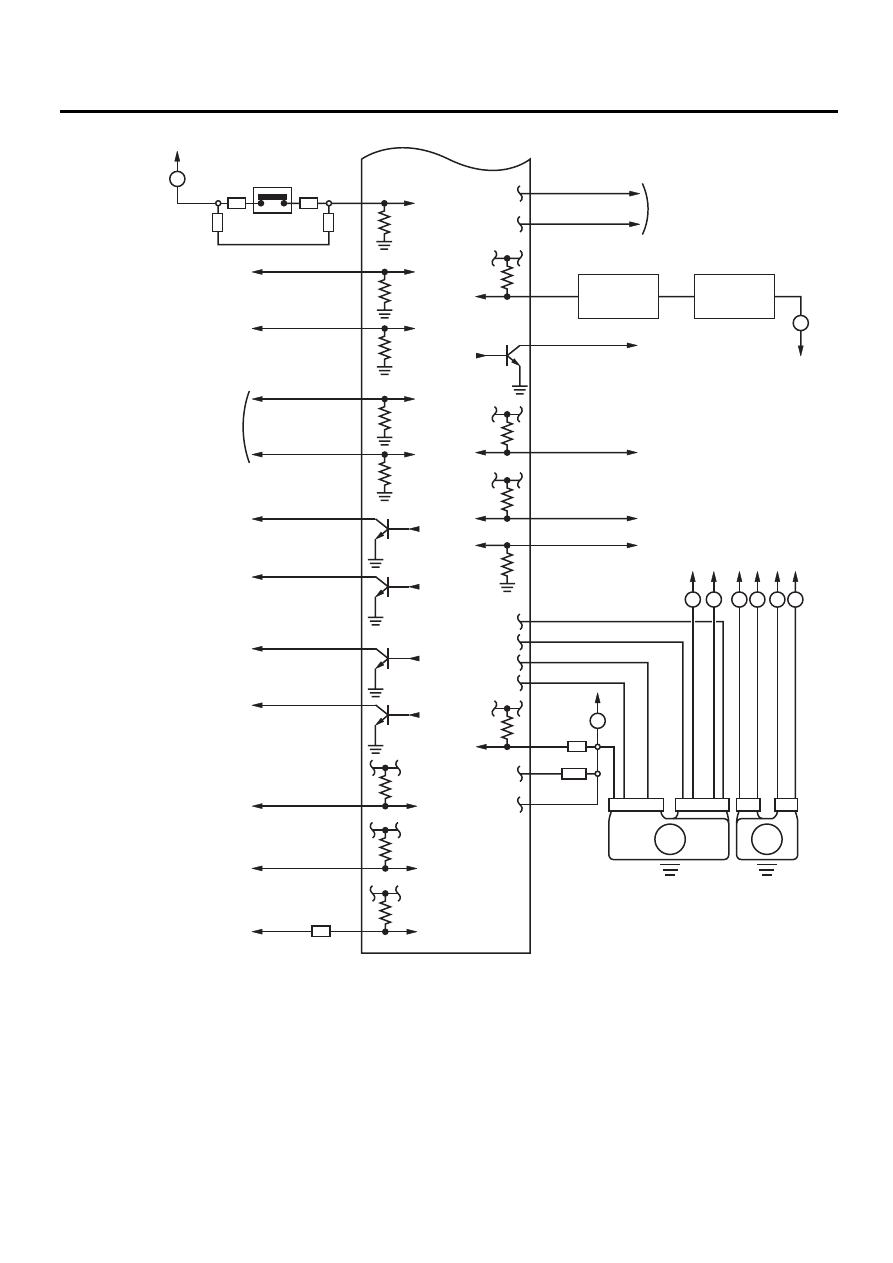

Входные/выходные сигналы блока управления двигателем (ECM)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

EN-05994

B10

C9

D7

D3

D1

D2

A5

C15

B12

B24

B6

C29

8

13

12

6

C24

B16

B15

B14

C13

B20

B28

2 11

15

15

MT

C18

B3

C35

C27

C25

MT

14

MT

C33

RHD

C14

MT

AT

AT

ЛИНИЯ СВЯЗИ CAN

ДАТЧИК

УРОВНЯ

ТОПЛИВА

ДАТЧИК

ПОДУРОВНЯ

ТОПЛИВА

РЕЛЕ КОНДИЦИОНЕРА

ДАТЧИК ДАВЛЕНИЯ КОНДИЦИОНЕРА

ПЕРЕКЛЮЧАТЕЛЬ

ВЕНТИЛЯТОРА САЛОНА

ПЕРЕКЛЮЧАТЕЛЬ

КОНДИЦИОНЕРА

МАССА ДВИГАТЕЛЯ

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

ВЫКЛЮЧАТЕЛЬ
СТОП-СИГНАЛОВ

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ ТОРМОЗА

ПЕРЕКЛЮЧАТЕЛЬ СИСТЕМЫ
КРУИЗ-КОНТРОЛЯ

ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА

 СИСТЕМЫ КРУИЗ-КОНТРОЛЯ

КОНТРОЛЬНАЯ ЛАМПА

 УСТАНОВКИ  КРУИЗ-КОНТРОЛЯ

РЕЛЕ ВСПОМОГАТЕЛЬНОГО
ВЕНТИЛЯТОРА

РЕЛЕ ОСНОВНОГО ВЕНТИЛЯТОРА

ПЕРЕКЛЮЧАТЕЛЬ
ГАБАРИТНЫХ ОГНЕЙ

ПЕРЕКЛЮЧАТЕЛЬ
ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА

ДАТЧИК СКОРОСТИ АВТОМОБИЛЯ

EN(H4SO)(diag)-30

Данные о состоянии двигателя

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6. Данные о состоянии двигателя

A: ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условия измерения:
• После прогрева двигателя
• Трансмиссия в диапазоне “N” или “P”.
• Выключите кондиционер.
• Выключите все аксессуары.

Комментарии

Технические характеристики

Нагрузка двигателя

1,6 — 2,9 (%): На холостом ходу

6,4 — 12,8 (%): При 2500 об/мин

EN(H4SO)(diag)-31

Разъем передачи данных

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

7. Разъем передачи данных

A: ПРИМЕЧАНИЕ

Данный разъем используется для подключе-
ния Subaru Select Monitor.

ОСТОРОЖНО:
Не подключайте никакого сканирующего
оборудования, кроме Subaru Select Monitor
или универсального сканера, поскольку
это может привести к повреждению цепей
Subaru Select Monitor.

1

2

3

4

5

7

6

8

9 10 11 12 13

15

14

16

EN-04893

Клемма №

Содержание

Клемма №

Содержание

1

Пусто

9

Пусто

2

Пусто

10

Пусто

3

Пусто

11

Пусто

4

Масса

12

Пусто

5

Масса

13

Пусто

6

Линия связи CAN (+)

14

Линия связи CAN (–)

7

Сигнал Subaru Select Monitor/универсального сканера

15

Пусто

8

Пусто

16

Питание

EN(H4SO)(diag)-32

Универсальный сканер

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

8. Универсальный сканер

A: ПОРЯДОК РАБОТЫ

1. ПОРЯДОК ИСПОЛЬЗОВАНИЯ
УНИВЕРСАЛЬНОГО СКАНЕРА

1) Подготовьте сканер (универсальный сканер),
соответствующий требованиям SAE J1978.
2) Подключите универсальный сканер к разъ-
ему передачи данных, расположенному в ниж-
ней части панели приборов (со стороны води-
теля).

3) Используя универсальный сканер, считайте
КДН и зафиксированные данные.
В функции универсального сканера входит:

(1) РЕЖИМ $01: Текущие диагностические
данные силового агрегата
(2) РЕЖИМ $02: Зафиксированные данные
силового агрегата
(3) РЕЖИМ $03: КДН силового агрегата, отно-
сящиеся к системе снижения токсичности вы-
хлопных газов
(4) РЕЖИМ 04: Очистка/Сброс диагности-
ческой информации системы снижения ток-
сичности выхлопных газов двигателя.
(5) РЕЖИМ $06: Запрос результатов самоди-
агностики систем, находящихся под периоди-
ческим контролем
(6) РЕЖИМ $07: Запрос результатов самоди-
агностики систем, находящихся под периоди-
ческим контролем
(7) РЕЖИМ $09: Запрос информации об ав-
томобиле
Считайте данные в соответствии с процеду-
рой ремонта. (Для получения более подроб-
ной информации о процедуре, обратитесь к
Руководству по эксплуатации универсаль-
ного сканера).

ПРИМЕЧАНИЕ:
Для получения более подробной информации о
КДН смотрите “Список кодов диагностики неис-
правностей (КДН)”. <См. EN(H4SO)(diag)-78, Спи-
сок кодов диагностики неисправностей (КДН).>

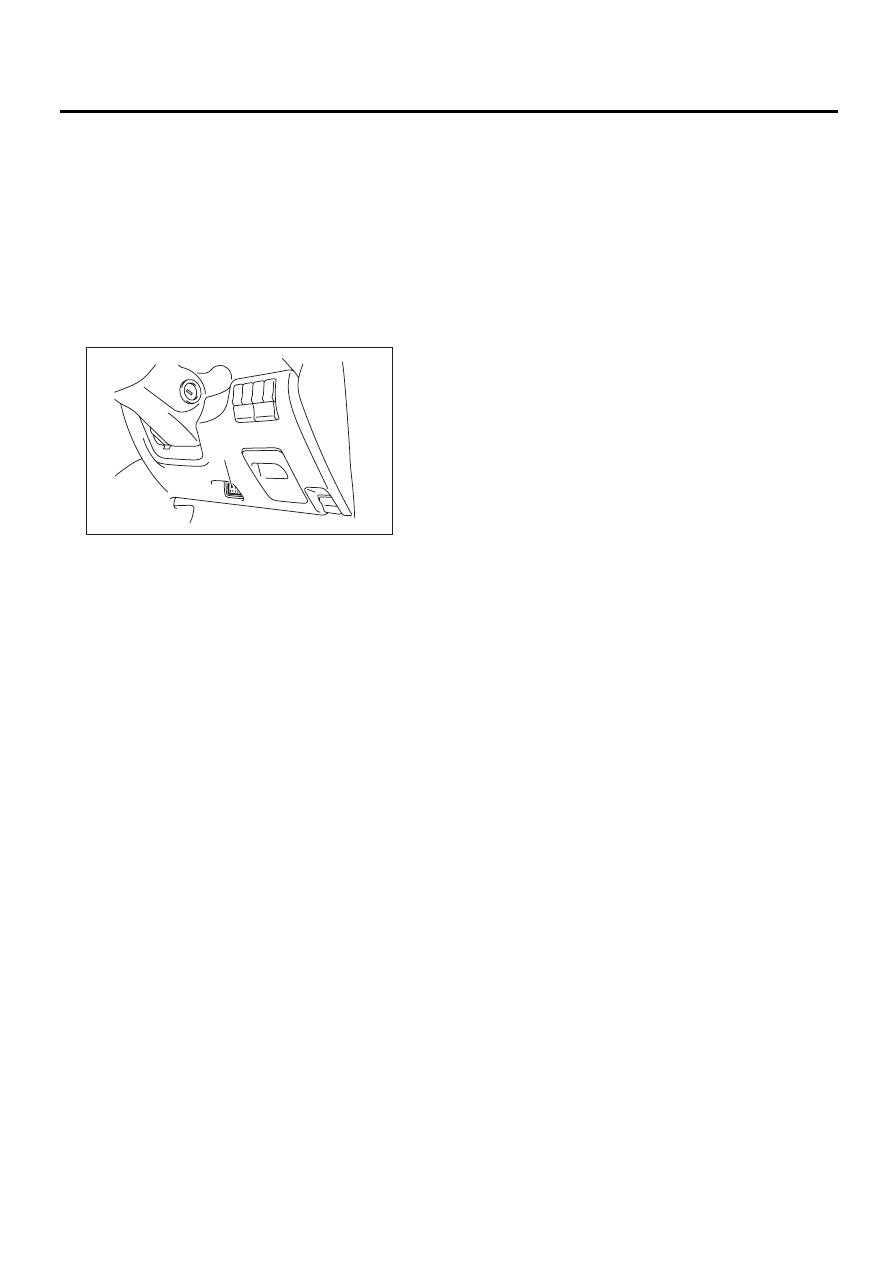

(A) Разъем передачи данных

EN-03650

(A)
