EC(H4SO)-3

Передний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

2. Передний каталитический

нейтрализатор

A: СНЯТИЕ

Передний каталитический нейтрализатор ин-
тегрирован в переднюю выхлопную трубу. Об-
ратитесь к разделу “Передняя выхлопная тру-
ба” в котором приведена процедура снятия.
<См. EX(H4SO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.>

B: УСТАНОВКА

Передний каталитический нейтрализатор интег-
рирован в переднюю выхлопную трубу. Обрати-
тесь к разделу “Передняя выхлопная труба” в
котором приведена процедура установки. <См.
EX(H4SO)-5, УСТАНОВКА, Передняя выхлопная
труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет наличия отверстий
или ржавчины.

EC(H4SO)-4

Задний каталитический нейтрализатор

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

3. Задний каталитический

нейтрализатор

A: СНЯТИЕ

Задний каталитический нейтрализатор интег-
рирован в центральную выхлопную трубу. Об-
ратитесь к разделу “Центральная выхлопная
труба” в котором приведена процедура снятия.
<См. EX(H4SO)-7, СНЯТИЕ, Центральная вы-
хлопная труба.>

B: УСТАНОВКА

Задний каталитический нейтрализатор интегри-
рован в центральную выхлопную трубу. Обрати-
тесь к разделу “Центральная выхлопная труба” в
котором приведена процедура установки. <См.
EX(H4SO)-7, УСТАНОВКА, Центральная выхлоп-
ная труба.>

C: ПРОВЕРКА

1) Проверьте соединения и сварные швы на
предмет утечки выхлопных газов.
2) Проверьте на предмет наличия отверстий
или ржавчины.

EC(H4SO)-5

Клапан рециркуляции выхлопных газов

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

4. Клапан рециркуляции

выхлопных газов

A: ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ

Обратитесь к разделу “Клапан рециркуляции
выхлопных газов”, в котором приведены про-
цедуры снятия и установки. <См. FU(H4SO)-35,
Клапан рециркуляции выхлопных газов.>

EC(H4SO)-6

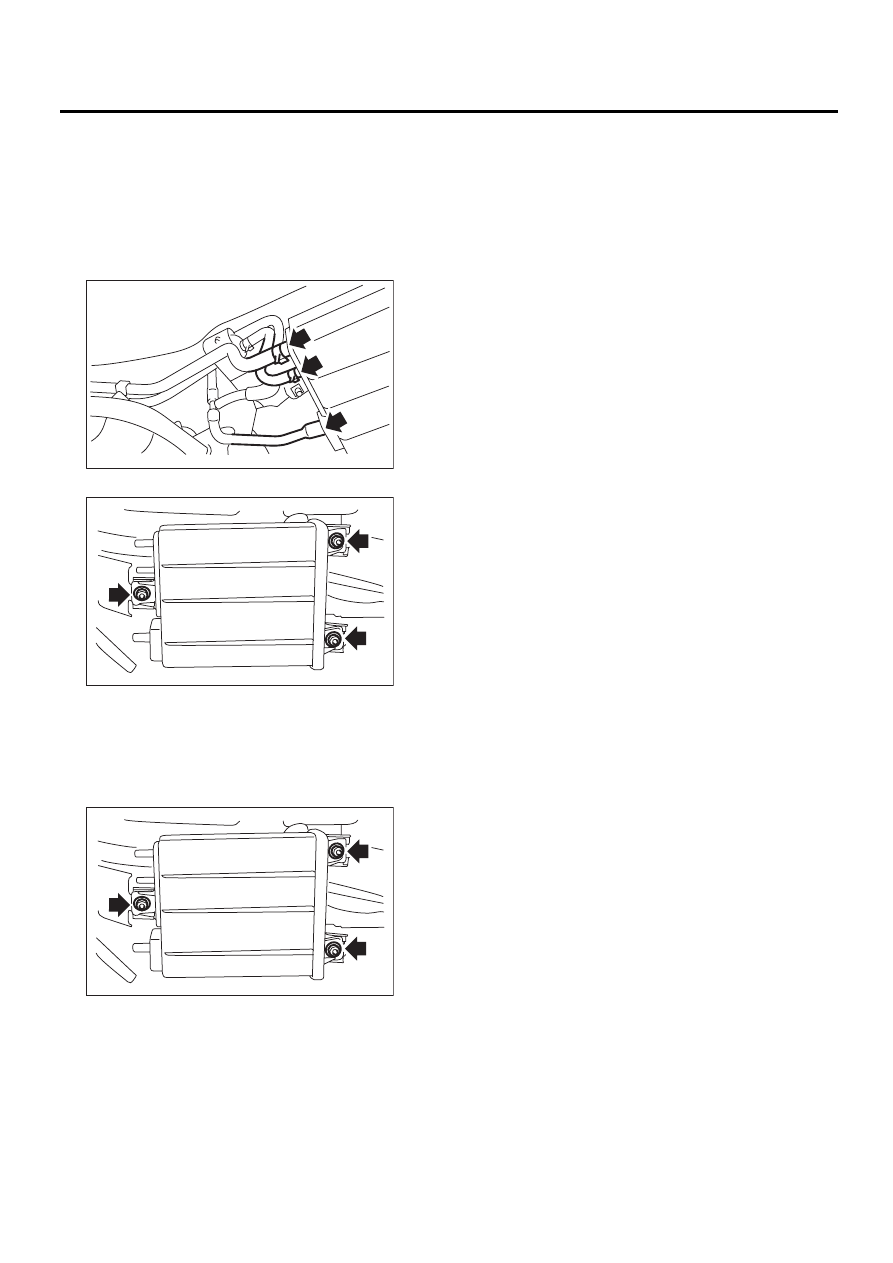

Адсорбер

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

5. Адсорбер

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Ослабьте два хомута, удерживающие два
шланга адсорбера, затем отсоедините три
шланга отвода паров топлива от адсорбера.

4) Снимите адсорбер с кузова.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния адсорбера и шлангов адсорбера.
