Subaru Forester (2008 год). Руководство - часть 44





FU(H4SO)-61

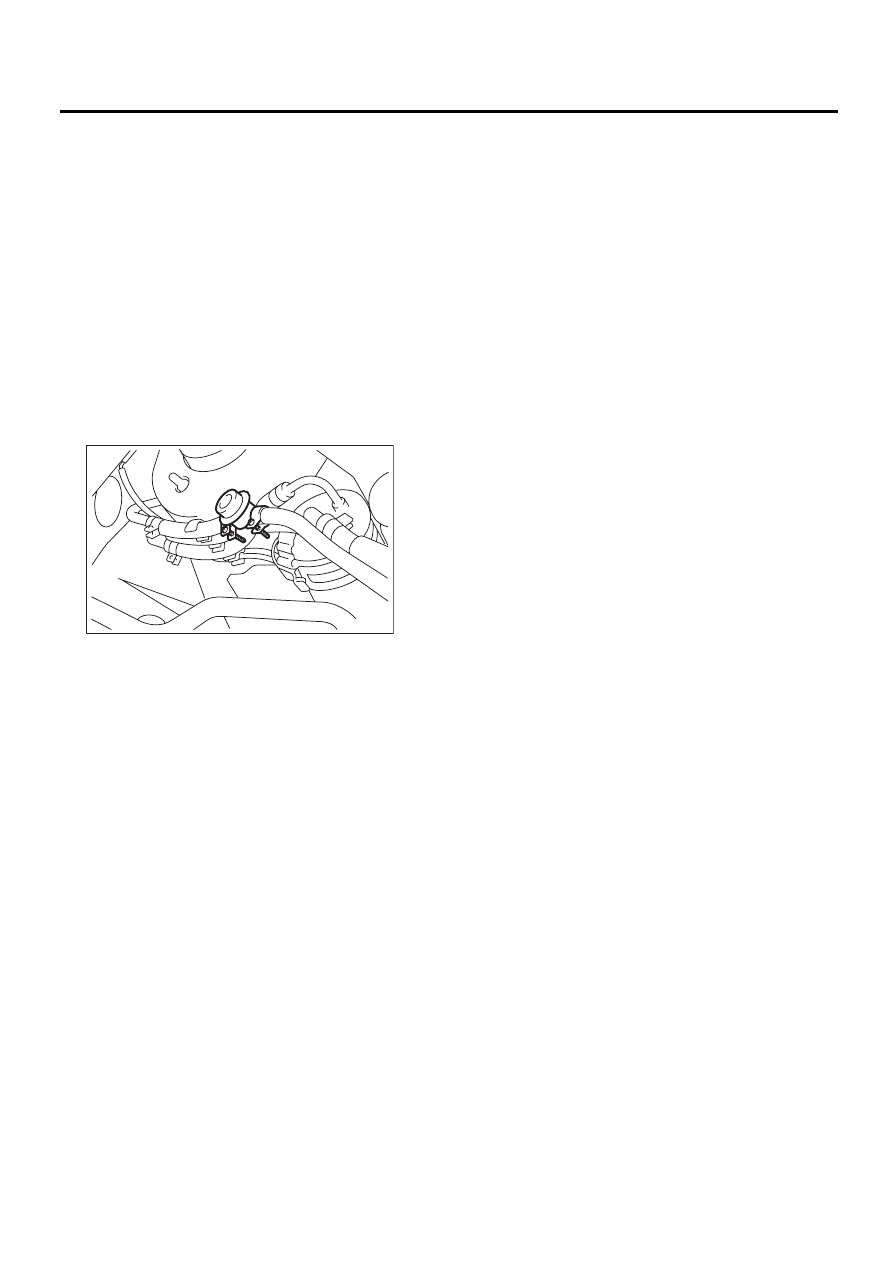

Регулятор давления топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

30.Регулятор давления

топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.
1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Снимите регулятор давления топлива с
шланга возврата топлива.

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении топливных шлангов или
хомутов, замените их на новые.
Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

FU-00121

FU(H4SO)-62

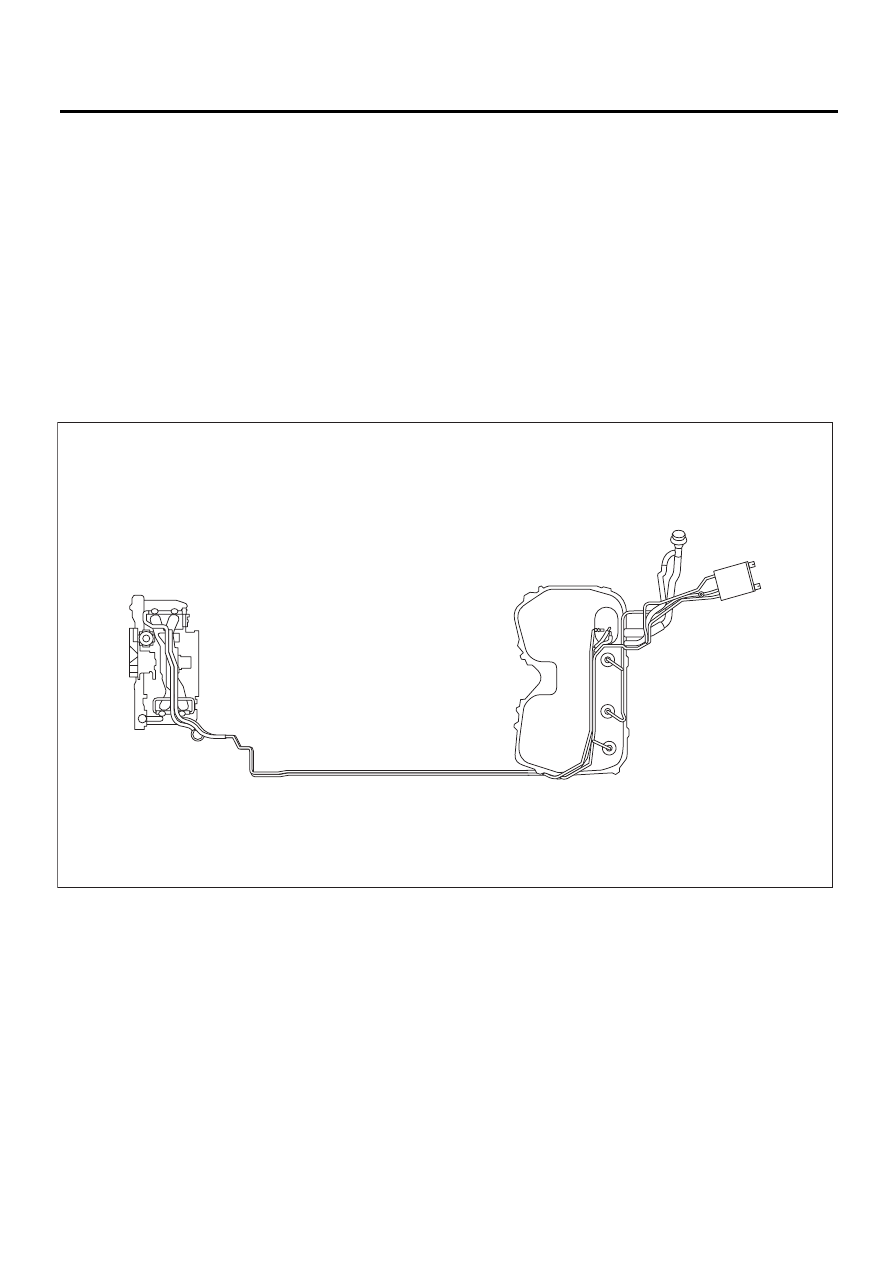

Магистрали подачи, возврата и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

31.Магистрали подачи, возврата и отвода паров топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки “ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, соберите в емкость или при помощи тряпки.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе. <См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОПЛИВНОЙ
СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
3) Откройте люк заправочной горловины и снимите крышку с горловины.
4) Снимите напольный коврик. <См. EI-50, СНЯТИЕ, Напольный коврик.>
5) Отсоедините трубку подачи топлива и быстроразъемные соединители, затем отсоедините труб-
ки и шланги возврата топлива, трубки и шланги отвода паров топлива.

FU-00122

FU(H4SO)-63

Магистрали подачи, возврата и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

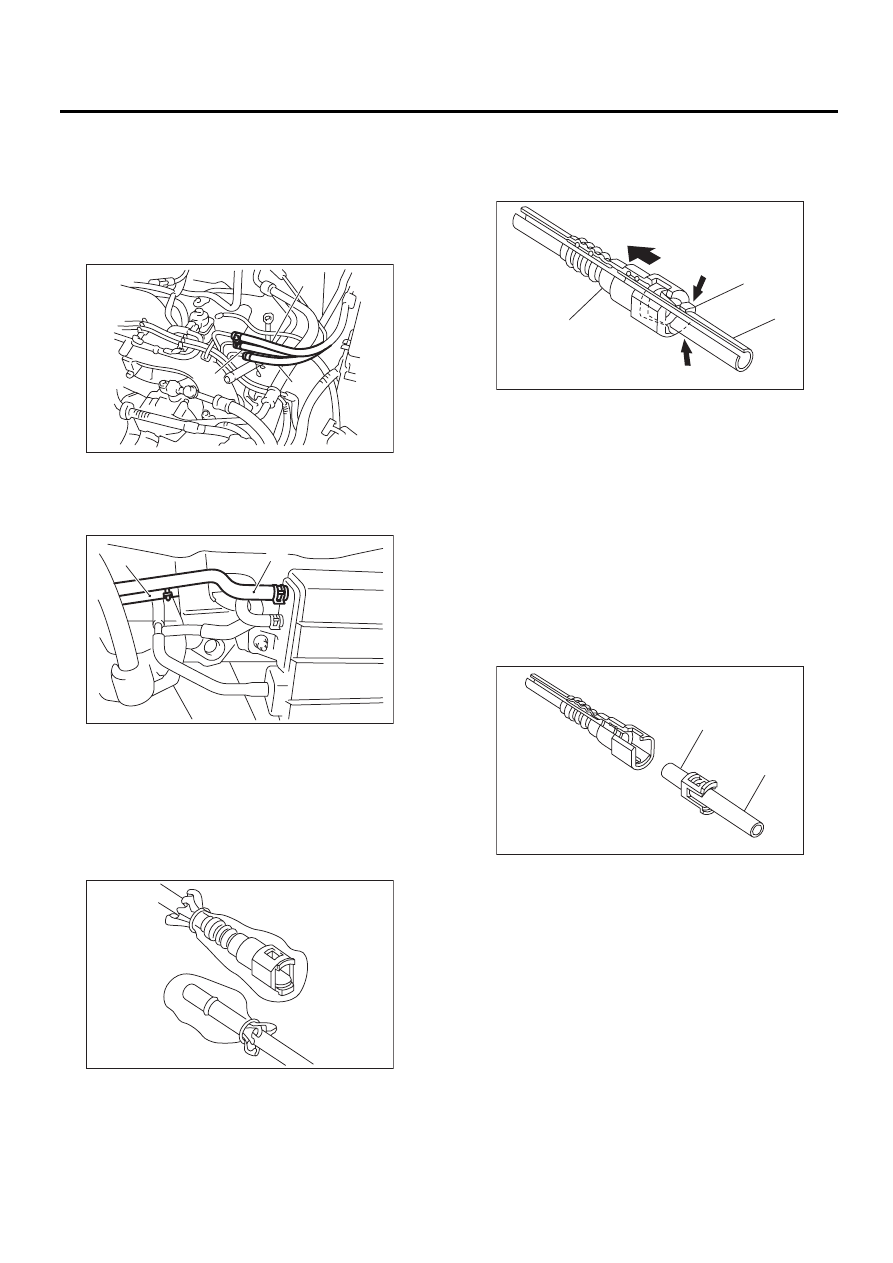

6) В моторном отсеке отсоедините шланг пода-
чи топлива (A), шланг возврата топлива (B) и
шланг отвода паров топлива (C).

ОСТОРОЖНО:
• Следите за тем, чтобы не пролить топливо.
• Топливо, вытекающее из шлангов, собе-
рите в емкость или при помощи тряпки.

7) Поднимите автомобиль на подъемнике.
8) Отсоедините шланг двухходового клапана (A)
от двухходового клапана, и отсоедините шланг
адсорбера (B) от адсорбера.

9) Отсоедините быстроразъемный соедини-
тель на топливной магистрали.

(1) Очистите трубку и соединитель, если
они загрязнены.
(2) Во избежание повреждения или попада-
ния инородных веществ в трубки и соедини-
тели, оберните их полиэтиленовыми паке-
тами и т.п.

(3) Удерживая соединитель (A) сдвиньте
вниз фиксатор (B).
(4) Вытащите соединитель (A) из фиксато-
ра (B).

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Установите новый фиксатор.
1) Соедините быстроразъемный соединитель
на магистрали подачи топлива.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить и не
загрязнить соединители. При необходимос-
ти, очистите поверхность трубки.

(A)

(C)

(B)

FU-02692

(A)

(B)

FU-00091

FU-01333

(A) Разъем

(B) Фиксатор

(C) Трубка

(A) Сопряженная поверхность

(B) Трубка

FU-00124

( A )

( B )

( C )

FU-00125

( A )

( B )

FU(H4SO)-64

Магистрали подачи, возврата и отвода паров топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

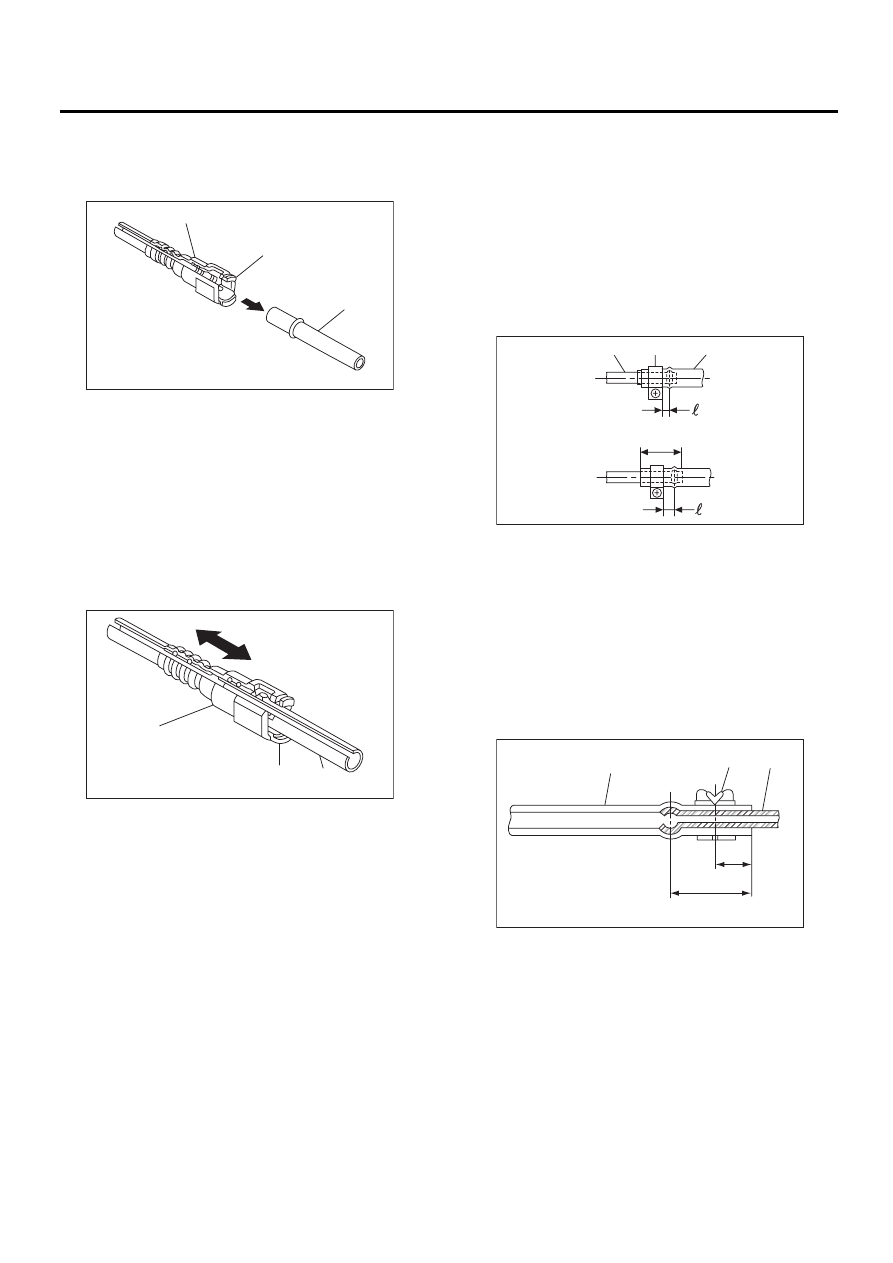

(1) Установите новый фиксатор (B) на со-
единитель (A).
(2) Полностью вставьте трубку в соедини-
тель.

ОСТОРОЖНО:
• Потяните соединитель, чтобы убедиться
в надежном соединении.
• Убедитесь, что оба конца фиксатора за-
креплены на своих позициях на соединителе.
• Внимательно проверьте шланги и их со-
единения на предмет утечек топлива.

2) Присоедините шланг подачи топлива и
шланг возврата топлива к трубке с перекрыти-
ем в 20 — 25 мм (0,79 — 0,98 дюйма).
Тип А: Когда длина вставки указана.
Тип В: Когда длина вставки не указана.

l: 2,5

±

1,5 мм (0,098

±

0,059 дюйма)

L: 22,5

±

2,5 мм (0,886

±

 0,098 дюйма)

ОСТОРОЖНО:
Внимательно проверьте шланги и их соеди-
нения на предмет утечек топлива.

3) Подсоедините шланг отвода паров топлива
к трубке с перекрытием в 15 — 20 мм (0,59 —
0,79 дюйма).

L = 17,5

±

2,5 мм (0,689

±

0,098 дюймов)

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин, отверстий
или других повреждений топливных трубок и
топливных шлангов.
2) Убедитесь, что соединения топливных тру-
бок и топливных шлангов затянуты.

(A) Разъем

(B) Фиксатор

(C) Трубка

(A) Разъем

(B) Фиксатор

(C) Трубка

FU-00126

( A )

( B )

( C )

FU-00127

( A )

( B )

( C )

(1) Тип А:

(2) Тип В:

(3) Трубка

(4) Хомут

(5) Шланг

(1) Шланг

(2) Хомут

(3) Трубка

(3)

(4)

(5)

L

(1)

(2)

FU-00128

FU-00129

(1)

(2)

L/2

L

(3)
