FU(H4SO)-57

Датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

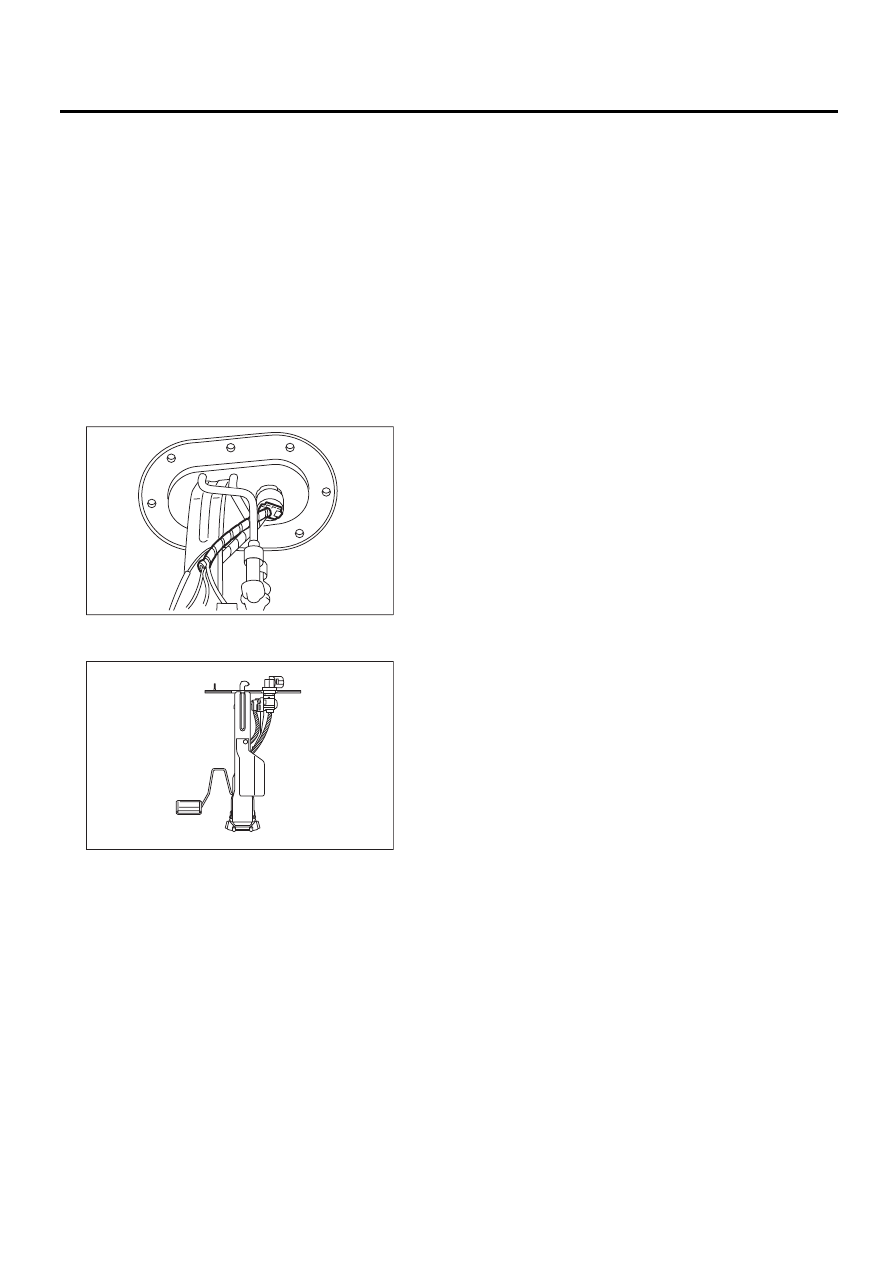

26.Датчик уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.

ПРИМЕЧАНИЕ:
Датчик уровня топлива встроен в узел топлив-
ного насоса.
1) Снимите узел топливного насоса. <См.
FU(H4SO)-55, СНЯТИЕ, Топливный насос.>
2) Отсоедините разъем от кронштейна топлив-
ного насоса.

3) Отверните болты, которые крепят датчик
уровня топлива на топливном баке.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

1,4 Нм (0,14 кгс-м, 1,03 фунт-сила-фут)

FU-00111

FU-03145

FU(H4SO)-58

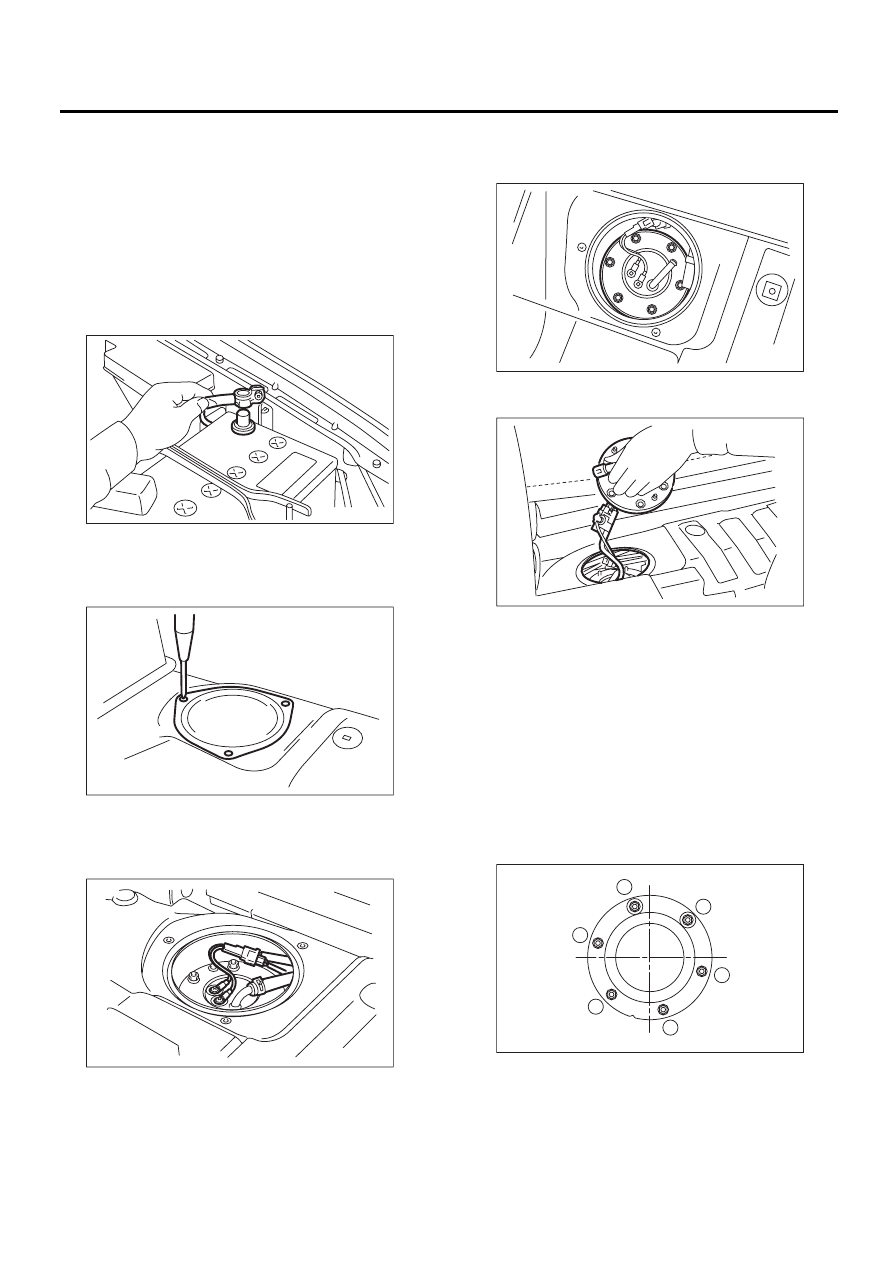

Вспомогательный датчик уровня топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

27.Вспомогательный датчик

уровня топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Отсоедините провод массы от аккумулятора.

2) Снимите напольный коврик багажного отсе-
ка. <См. EI-51, СНЯТИЕ, Напольный коврик ба-
гажного отсека.>
3) Снимите крышку сервисного отверстия.

4) Отсоедините разъем от вспомогательного
датчика уровня топлива.
5) Отсоедините шланг струйного топливного на-
соса.

6) Отверните болты, которые крепят вспомога-
тельный датчик уровня топлива к топливному
баку.

7) Снимите вспомогательный датчик уровня
топлива.

B: УСТАНОВКА

Производите установку в порядке, обратном по-
рядку снятия, обращая внимание на следующее:

ПРИМЕЧАНИЕ:
Используйте новую прокладку.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.
• Затяните гайки и болты на указанный мо-
мент затяжки в указанном на рисунке порядке.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

FU-00009

FU-00113

FU-00114

FU-00115

FU-00116

FU-01145

1

6

5

2

4

3

FU(H4SO)-59

Топливный фильтр

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

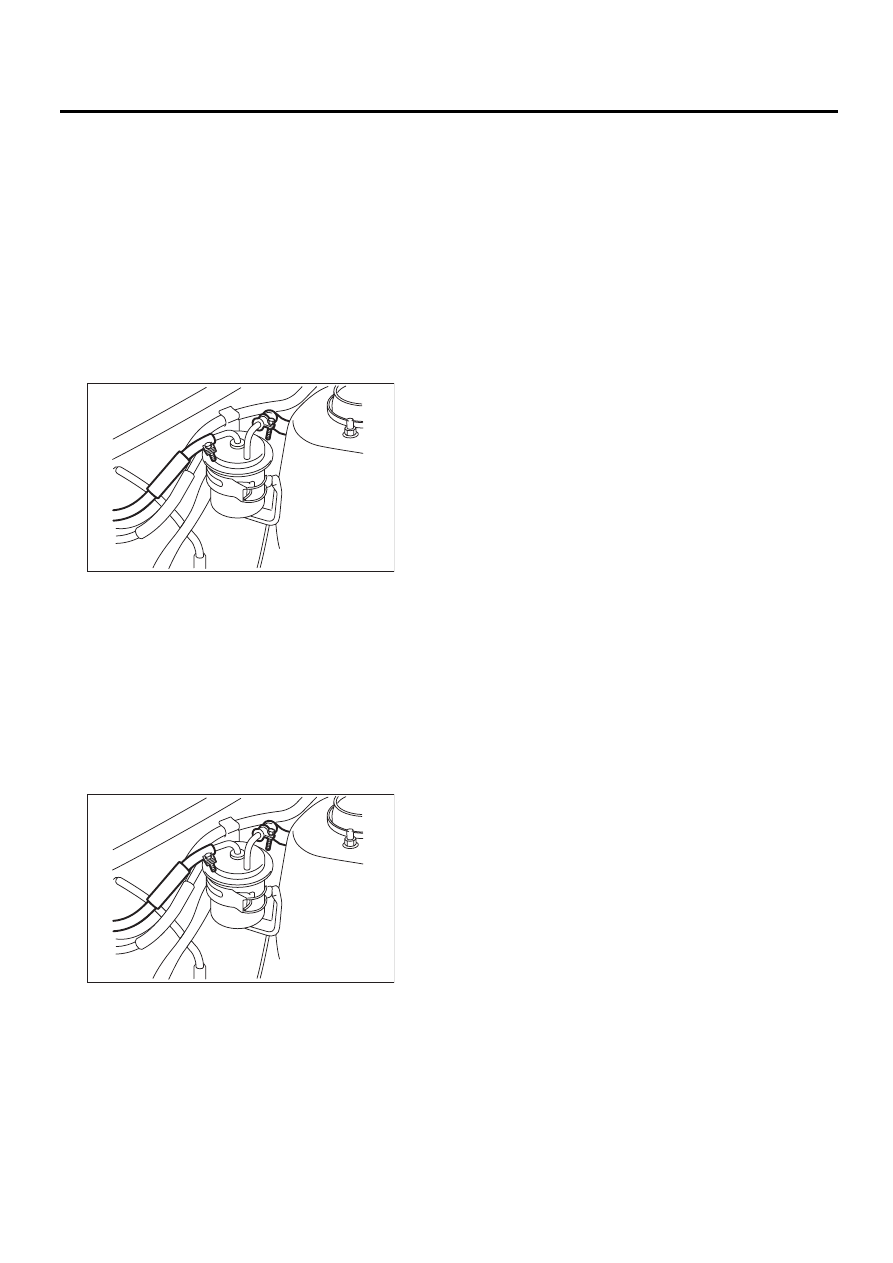

28.Топливный фильтр

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Сбросьте давление в топливной системе.
<См. FU(H4SO)-48, СНЯТИЕ ДАВЛЕНИЯ В ТОП-
ЛИВНОЙ СИСТЕМЕ, ПРОЦЕДУРА, Топливо.>
2) Отсоедините шланг подачи топлива от топ-
ливного фильтра.

3) Снимите фильтр с держателя.

B: УСТАНОВКА

ОСТОРОЖНО:
При повреждении топливных шлангов или
хомутов, замените их на новые.
1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Затяните винт хомута шланга.

Момент затяжки:

1,25 Нм (0,13 кгс-м, 0,94 фунт-сила-фут)

C: ПРОВЕРКА

1) Перелейте топливо, оставшееся в топлив-
ном фильтре, в емкость, чтобы проверить на
предмет загрязнений, воды и осадка.
2) Если фильтр засорен или пришло время его
замены, ЗАМЕНИТЕ его.

FU-02658

FU-02658

FU(H4SO)-60

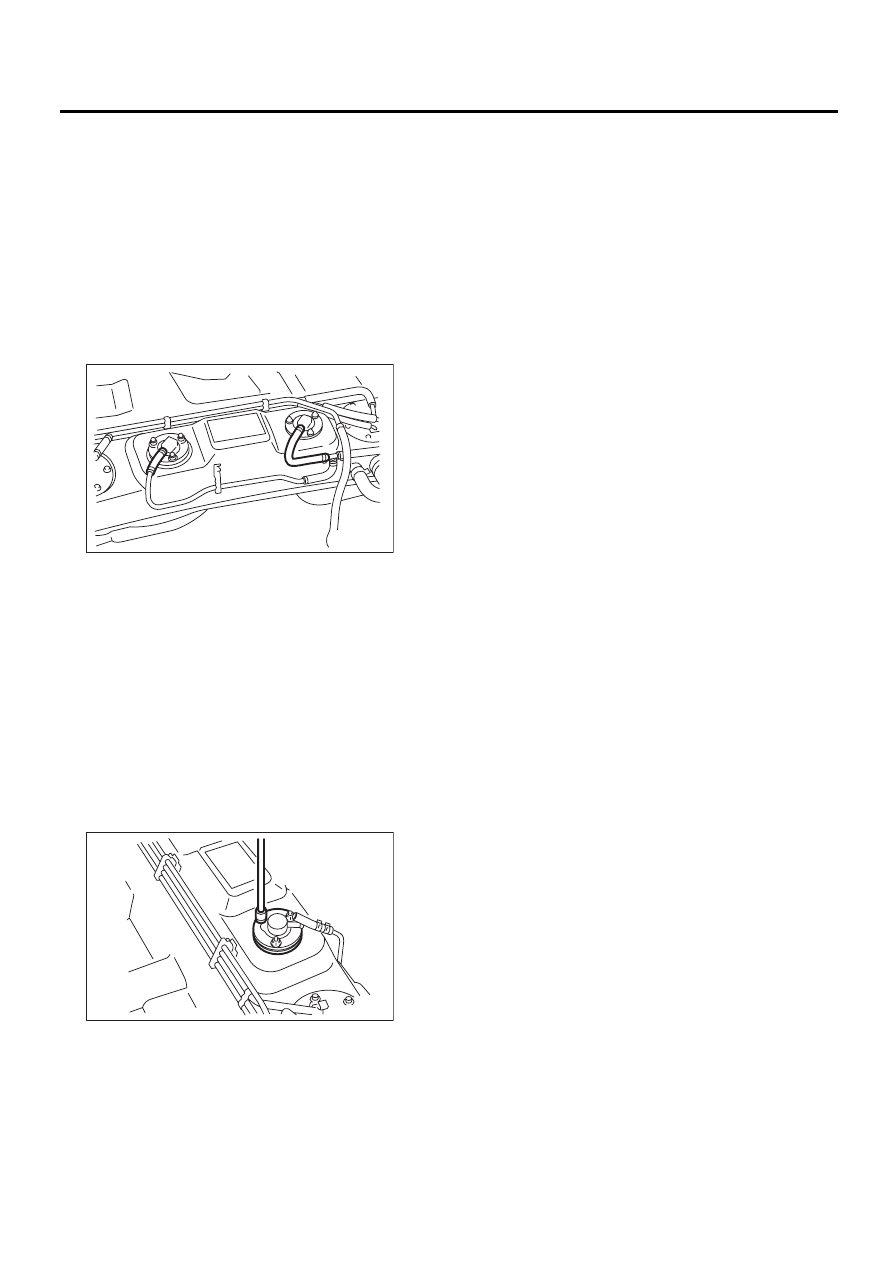

Клапан отсечки топлива

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

29.Клапан отсечки топлива

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Снимите топливный бак. <См. FU(H4SO)-49,
СНЯТИЕ, Топливный бак.>
2) Ослабьте хомут и отсоедините шланг отвода
паров топлива от клапана отсечки топлива.

3) Отверните болты, крепящие клапан отсечки
топлива.

B: УСТАНОВКА

Производите установку в порядке, обратном
порядку снятия, обращая внимание на следую-
щее:

ПРИМЕЧАНИЕ:
• Используйте новую прокладку.
• Перед установкой убедитесь, что на сопря-
женных поверхностях нет топлива или инород-
ных частиц.

Момент затяжки:

4,4 Нм (0,45 кгс-м, 3,3 фунт-сила-фут)

FU-03204

FU-03205
