SB-22

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем сплетите вмес-
те три автомобильных жгута проводов [с сече-
нием 1,25 мм

(0,00194 кв. дюйма) или более] и

дважды обмотайте вокруг кронштейна предна-
тяжителя и колеса.

9) Установите три шины без дисков на шину с
прикрепленным преднатяжителем. Установи-
те сверху шину с диском и плотно закрепите
веревкой.

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от шин и убедитесь в
том, что участок безопасен для проведения ак-
тивации. Подсоедините зажим приспособле-
ния для активации к отрицательной (-) клемме
аккумуляторной батареи.

11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Перед проведением акти-
вации дайте преднатяжителю остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

(1) 5 м (16 футов) или более

SB-00024

SB-00025

SB-00065

(1)

SB-00018

SB-00131

SB-23

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

3. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ
ПОЯСНОЙ ЛЯМКИ РЕМНЯ
БЕЗОПАСНОСТИ ВНЕ АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Перед началом работ переведите выключа-
тель зажигания в положение OFF, отсоедините
провод массы от аккумулятора и выждите не
менее 20 секунд.
3) Снимите ремень безопасности переднего си-
денья. <См. SB-14, СНЯТИЕ, Ремень безопас-
ности переднего сиденья.>
4) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю поясной лямки ремня безопасности.

5) Закоротите зажим и клемму приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы приспособления
для активации должно осуществляться не-
посредственно перед активацией преднатя-
жителя.

6) Соедините приспособление для активации и
адаптер F приспособления для активации (B).

7) Подсоедините разъем адаптера F приспо-
собления для активации к разъему оранжевого
цвета преднатяжителя поясной лямки ремня
безопасности.
8) Установите преднатяжитель ремня безопас-
ности на диске с шиной. Затем сплетите вмес-
те три автомобильных жгута проводов [с сече-
нием 1,25 мм

(0,00194 кв. дюйма) или более] и

дважды обмотайте вокруг кронштейна предна-
тяжителя и колеса.

10) Переместите аккумуляторную батарею на
расстояние 5 м (16 футов) от автомобиля и убе-
дитесь в том, что участок безопасен для прове-
дения активации. Подсоедините зажим приспо-
собления для активации к отрицательной (-)
клемме аккумуляторной батареи.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР F ПРИСПОСОБЛЕНИЯ ДЛЯ АК-

ТИВАЦИИ
(Инструмент № 98299SA050)

SB-00027

SB-00021

(A)

(B)

(1) 5 м (16 футов) или более

SB-00028

SB-00025

SB-00065

(1)

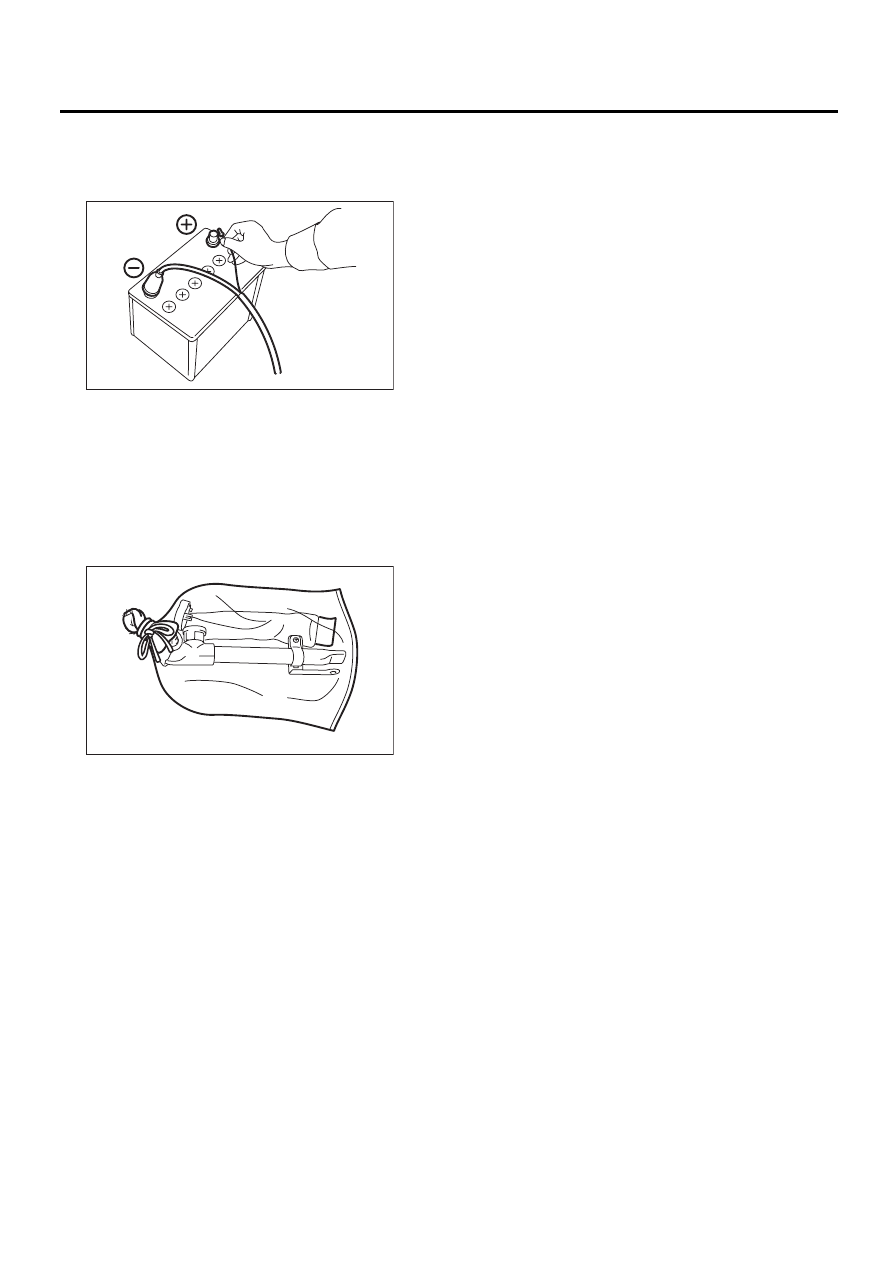

SB-24

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Дайте ему остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

SB-00018

SB-00022
