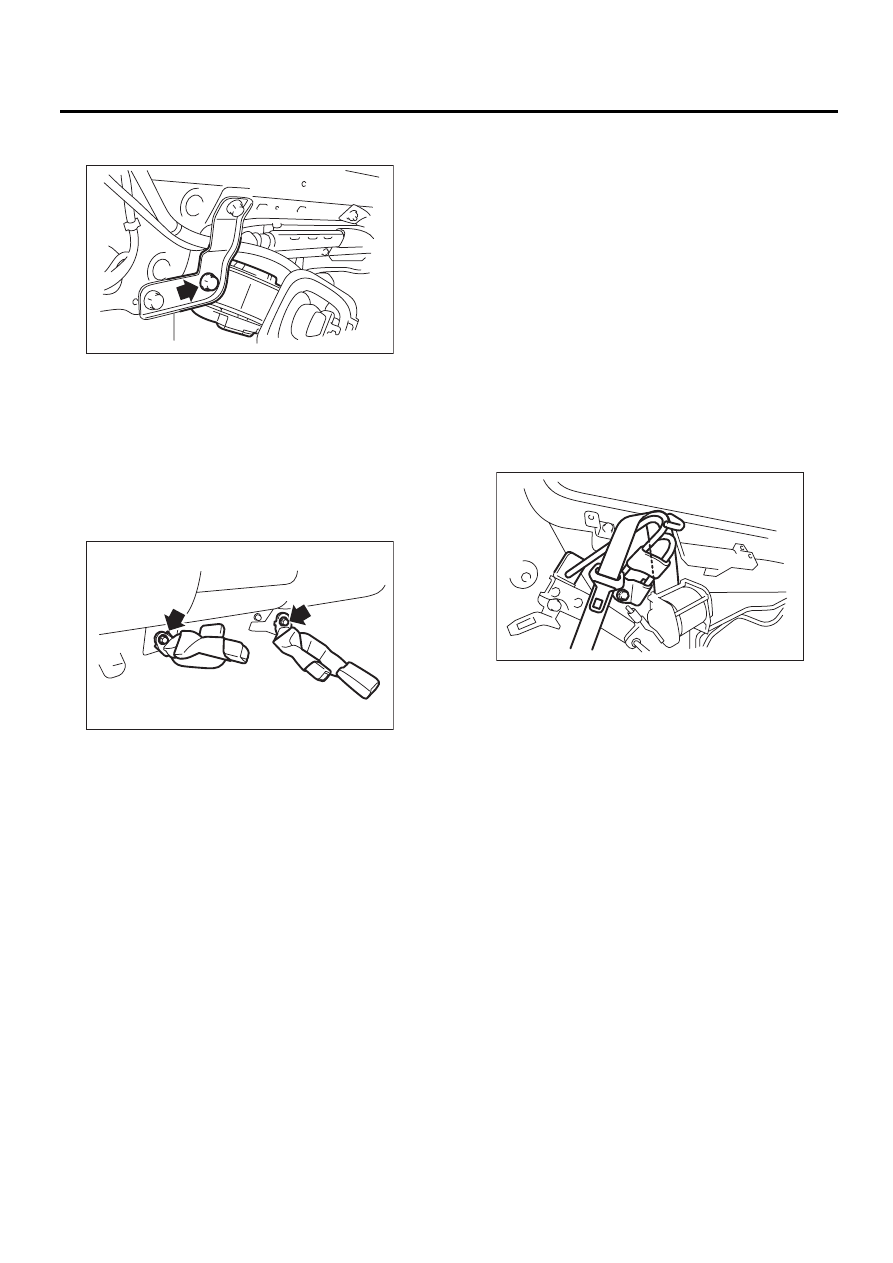

Ремни безопасности заднего сиденья

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

4) Выверните болт и снимите натяжитель рем-
ня безопасности.

6. УЗЛЫ ЛЕВОГО И ПРАВОГО ЗАМКА
РЕМНЯ БЕЗОПАСНОСТИ ЦЕНТРАЛЬНО-
ГО СИДЕНЬЯ (МОДЕЛЬ С КУЗОВОМ УНИ-
ВЕРСАЛ)

1) Снимите подушку заднего сиденья. <См. SE-
16, МОДЕЛЬ С КУЗОВОМ СЕДАН, СНЯТИЕ, За-
днее сиденье.>
2) Отверните болты, затем снимите узел цент-
рального ремня безопасности.

ПРИМЕЧАНИЕ:
Для моделей с предупреждающей лампой рем-
ня безопасности заднего сиденья отсоедините
разъем предупреждающей лампы ремня безо-
пасности.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
• Во время установки убедитесь в том, что
ремни безопасности не перекручены.
• Во время установки убедитесь, что узлы
левого и правого замка ремня безопасности
центрального сиденья не зажаты подушкой
сиденья.
• После установки убедитесь в том, что
ремни безопасности плавно вытягиваются
и втягиваются.
• При установке ремней безопасности боко-
вых задних сидений (модель с кузовом Уни-
версал), после установки направляющих
ремня безопасности, убедитесь, что ремни
безопасности втягиваются нормально.

C: ПРОВЕРКА

Проверьте следующие элементы и при необхо-
димости замените детали новыми.
• Ремень безопасности на предмет ослабле-
ния, износа или изгиба.
• Ремень безопасности на предмет чрезмерно-
го растяжения или тугого вытягивания.
• Узел замка ремня безопасности сиденья
третьего ряда на предмет деформации или
повреждений.
• Замок ремня безопасности на предмет нор-
мальной фиксации.

SB-00160

SB-00156

SB-00157

SB-19

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

7. Утилизация преднатяжителя

A: ПРОЦЕДУРА

ВНИМАНИЕ:
• Перед утилизацией преднатяжителей не-
обходимо осуществить их активацию. Слу-
чайное срабатывание может повлечь за со-
бой серьезные травмы.
• Активация преднатяжителя должна про-
водиться в безопасном месте на плоской по-
верхности. Не проводите активацию моду-
лей подушек безопасности на открытом воз-
духе при дождливой или ветреной погоде.
• При проведении активации наденьте за-
щитные перчатки и очки, а также вставьте в
уши противошумные вкладыши. После ра-
боты тщательно вымойте руки.

ОСТОРОЖНО:
• Срабатывание преднатяжителя сопро-
вождается громким шумом от взрыва. Пре-
дупредите людей, находящихся вблизи зо-
ны активации, а также не позволяйте нико-
му подходить к месту активации ближе, чем
на 5 м (16 футов).
• После срабатывания преднатяжителя мо-
жет появиться дым. Вследствие этого, акти-
вация преднатяжителя должна проводиться
в хорошо проветриваемом месте, в котором
отсутствуют индикаторы задымленности.
• После срабатывания преднатяжитель ста-
нет очень горячим. Перед проведением ак-
тивации дайте преднатяжителю остыть не
менее 40 минут в месте, закрытом для до-
ступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
• Поместите сработавший преднатяжитель
в герметичный виниловый пакет для даль-
нейшей утилизации.
• Если по каким-то причинам преднатяжи-
тель не сработает, свяжитесь с дистрибью-
торской службой SUBARU.

1. СРАБАТЫВАНИЕ ПРЕДНАТЯЖИТЕЛЯ
БЕЗ ДЕМОНТАЖА С АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
3) Снимите нижнюю внутреннюю отделку
средней стойки. <См. EI-63, СНЯТИЕ, Нижняя
часть внутренней отделки.>

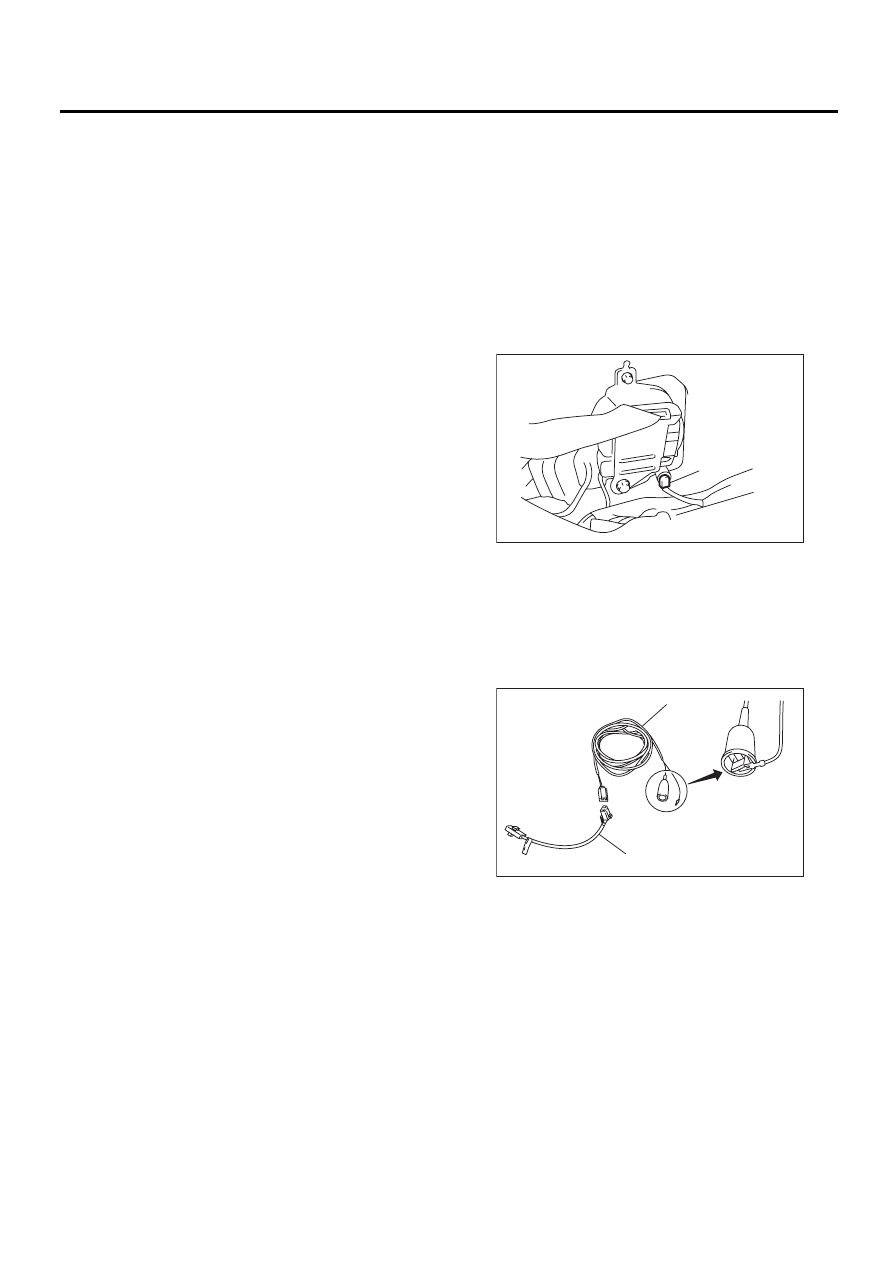

4) Отсоедините разъем (A) преднатяжителя.

5) Закоротите зажим и клемму приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы приспособления
для активации должно осуществляться не-
посредственно перед активацией преднатя-
жителя.

6) Соедините приспособление для активации (A)
и адаптер D приспособления для активации (B).
7) Соедините разъем адаптера D приспособле-
ния для активации и разъем преднатяжителя.
8) Убедитесь в том, что внутри автомобиля ни-
кого нет.

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA010)

SB-00129

(A)

SB-00021

(A)

(B)

SB-20

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

9) Полностью размотайте провода приспособ-
ления для активации и закройте все окна, люк
в крыше и дверцу багажного отсека.

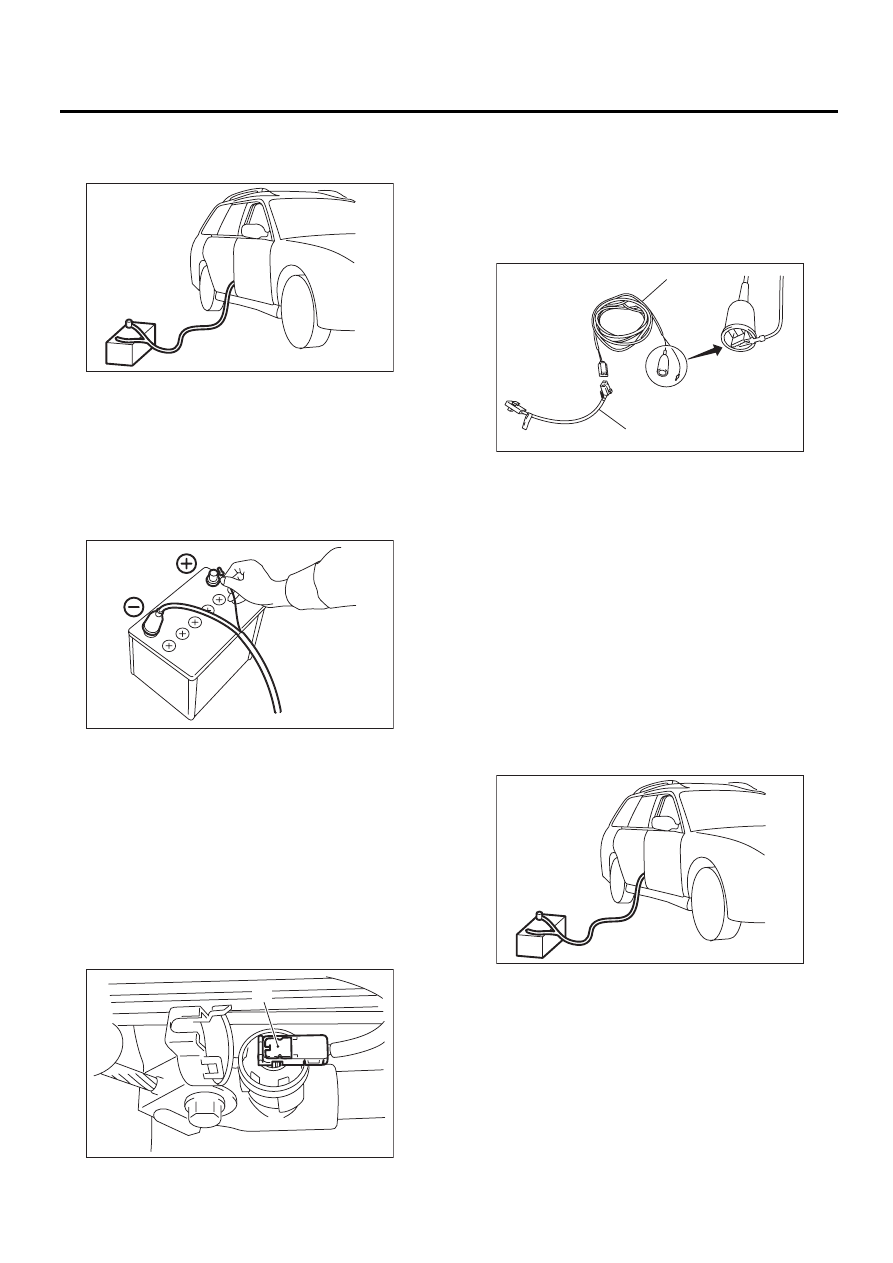

10) Переместите аккумулятор на расстояние
не менее 5 м (16 футов) от автомобиля и закре-
пите по месту. Подсоедините зажим приспо-
собления для активации к отрицательной (-)
клемме аккумуляторной батареи.
11) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель ста-
нет очень горячим. Перед проведением акти-
вации дайте преднатяжителю остыть не ме-
нее 40 минут в месте, закрытом для доступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
12) Выполните операции с 12) по 17) для моде-
лей с преднатяжителями поясной лямки ремня
безопасности.
13) Отсоедините разъем оранжевого цвета (a)
от преднатяжителя поясной лямки ремня безо-
пасности.

14) Закоротите зажим и клемму приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы приспособления
для активации должно осуществляться не-
посредственно перед активацией преднатя-
жителя.

15) Соедините приспособления для активации
(A) и адаптер F приспособления для активации
(B).
16) Подсоедините разъем адаптера F приспо-
собления для активации к разъему оранжевого
цвета преднатяжителя поясной лямки ремня
безопасности.
17) Убедитесь в том, что внутри автомобиля
никого нет.
18) Полностью размотайте провода приспособ-
ления для активации и закройте все окна, люк
в крыше и дверцу багажного отсека.

19) Переместите аккумулятор на расстояние не
менее 5 м (16 футов) от автомобиля и закрепи-
те по месту. Подсоедините зажим приспособле-
ния для активации к отрицательной (-) клемме
аккумуляторной батареи.

SB-00017

SB-00018

SB-00020

(a)

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР F ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ

(Инструмент № 98299SA050)

SB-00021

(A)

(B)

SB-00017

SB-21

Утилизация преднатяжителя

СИСТЕМА РЕМНЕЙ БЕЗОПАСНОСТИ

20) Другой провод приспособления для актива-
ции подсоедините к положительной клемме (+)
аккумуляторной батареи, и проведите актива-
цию преднатяжителя.

ОСТОРОЖНО:
• После срабатывания преднатяжитель
станет очень горячим. Дайте ему остыть не
менее 40 минут в месте, закрытом для до-
ступа.
• Не допускайте попадания на сработавший
преднатяжитель воды.
21) Снимите ремень безопасности переднего
сиденья. <См. SB-14, СНЯТИЕ, Ремень безо-
пасности переднего сиденья.>

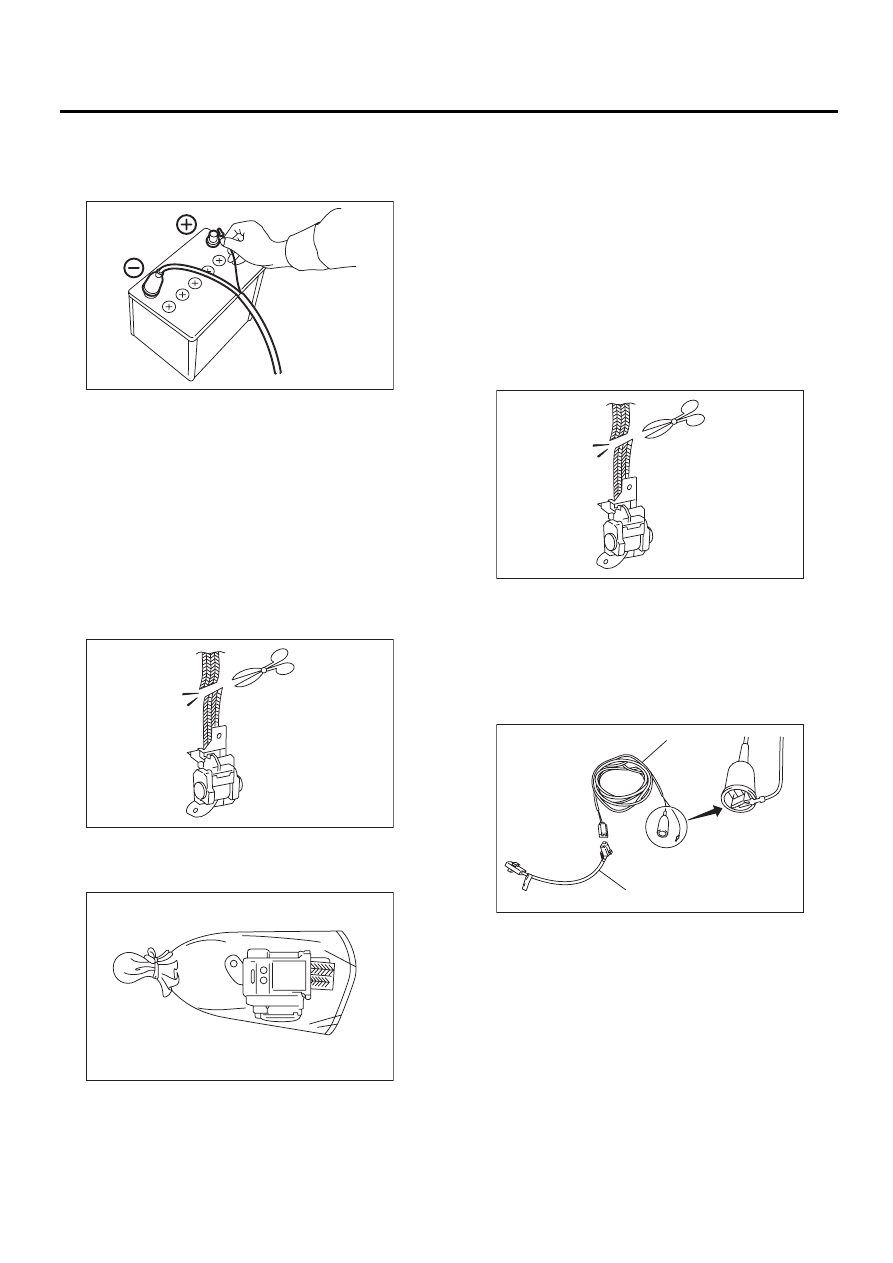

22) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю ремня безопасности.

23) Поместите сработавший преднатяжитель в
герметичный виниловый пакет для дальней-
шей утилизации.

2. АКТИВАЦИЯ ПРЕДНАТЯЖИТЕЛЯ ВНЕ
АВТОМОБИЛЯ

1) Полностью сложите спинку сиденья вперед,
а затем выдвиньте переднее сиденье до упора
вперед.
2) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
3) Снимите ремень безопасности переднего си-
денья. <См. SB-14, СНЯТИЕ, Ремень безопас-
ности переднего сиденья.>
4) Отрежьте ремень безопасности в месте,
расположенном как можно ближе к натяжите-
лю ремня безопасности.

5) Закоротите зажим и клемму приспособле-
ния для активации (А).

ОСТОРОЖНО:
Закорачивание клеммы приспособления
для активации должно осуществляться не-
посредственно перед активацией преднатя-
жителя.

6) Соедините приспособление для активации
(A) и адаптер D приспособления для активации
(B).
7) Соедините разъем адаптера D приспособле-
ния для активации и разъем преднатяжителя.

SB-00018

SB-00130

SB-00131

(A) ПРИСПОСОБЛЕНИЕ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299PA030)

(B) АДАПТЕР D ПРИСПОСОБЛЕНИЯ ДЛЯ АКТИВАЦИИ:

(Инструмент № 98299SA010)

SB-00130

SB-00021

(A)

(B)
