AB(diag)-126

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AV:КДН F8 ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F8 обратитесь к сведениям по КДН FA. <См.
AB(diag)-127, КДН FА ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА ОПРЕДЕЛЕНИЯ
УРОВНЯ БЕЗОПАСНОСТИ, Таблица диагностики с кодами неисправностей.>

AW:КДН F9 ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

ПРИМЕЧАНИЕ:
Чтобы получить подробную информацию о КДН F9 обратитесь к сведениям по КДН FA. <См.
AB(diag)-127, КДН FА ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА ОПРЕДЕЛЕНИЯ
УРОВНЯ БЕЗОПАСНОСТИ, Таблица диагностики с кодами неисправностей.>

ЗАМЕНИТЕ ДАТЧИК ЛЕВОЙ БОКОВОЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ И
ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕ-
МОЙ ПОДУШЕК БЕЗОПАСНОСТИ ПОСЛЕ ЗА-
МЕНЫ.
<См. AB-24, СНЯТИЕ, Датчик боковой подуш-
ки безопасности.>
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Система работает
нормально?

Переходите к шагу 8. Замените датчик левой

подушки-шторки безо-
пасности. <См. AB-25,
СНЯТИЕ, Датчик по-
душки-шторки безопас-
ности.>Если неисправ-
ность сохраняется да-
же после замены
датчика, замените
блок управления систе-
мой подушек безопас-
ности. <См. AB-23,
СНЯТИЕ, Блок управ-
ления системой поду-
шек безопасности.>

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой
КДН?

Проверьте КДН ис-
пользуя “Список ко-
дов диагностики не-
исправностей (КДН)”.
<См. AB(diag)-41,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Завершите проведе-
ние диагностики.

Шаг

Проверка

Да

Нет

AB(diag)-127

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AX:КДН FA ОШИБКА СВЯЗИ ШИНЫ ВСПОМОГАТЕЛЬНОГО ДАТЧИКА

ОПРЕДЕЛЕНИЯ УРОВНЯ БЕЗОПАСНОСТИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв цепи или короткое замыкание в жгуте проводов вспомогательного датчика опре-
деления уровня безопасности.
• Неисправность вспомогательного датчика определения уровня безопасности.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините провод массы от ак-
кумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности, по-
воротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каж-
дую деталь и убедитесь, что предупреждающая лампа системы подушек безопасности рабо-
тает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности и разъемы преднатяжителей
ремней безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

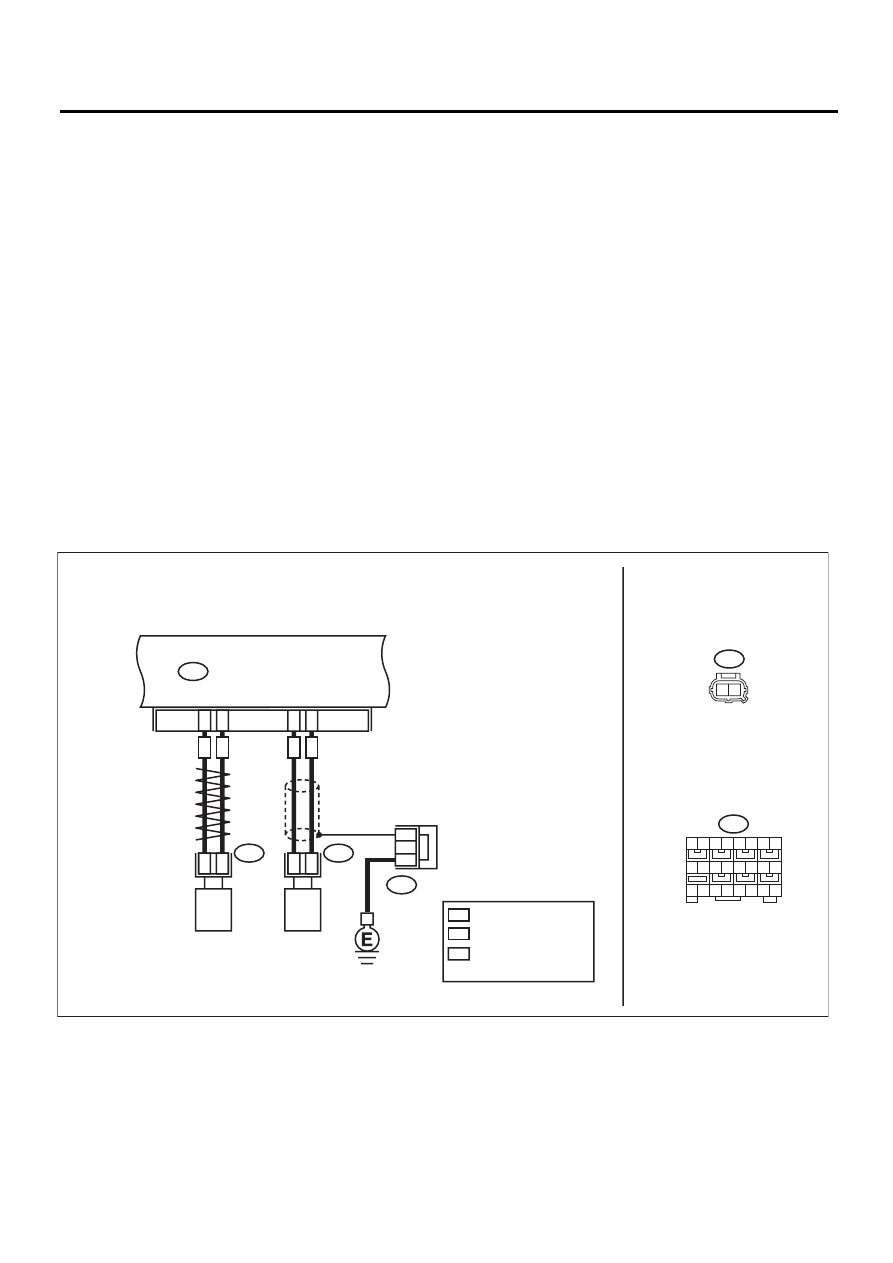

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB-01804

AB17

AB41

AB42

AB41

1 2

AB17

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

17 18 19 20 21 22 23 24

БЛОК УПРАВЛЕНИЯ СИСТЕМЫ
ПОДУШЕК БЕЗОПАСНОСТИ

СОЕДИНИТЕЛЬНЫЙ РАЗЪЕМ
ЭКРАНА ПРОВОДОВ

ПРОИЗВОЛЬНЫЕ
НОМЕРА КЛЕММ

МОДЕЛЬ СЕДАН

МОДЕЛЬ УНИВЕРСАЛ

ВСПОМОГАТЕЛЬНЫЙ

АВАРИЙНЫЙ

ДАТЧИК

ВСПОМОГАТЕЛЬНЫЙ

АВАРИЙНЫЙ

ДАТЧИК

AB(diag)-128

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА КОНТАКТА В РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
(AB17) и (AB41) между блоком управления систе-
мой подушек безопасности и вспомогательным
датчиком определения уровня безопасности.

Выявлен ли плохой кон-
такт?

Замените как задний
жгут проводов системы
подушек безопасности,
так и жгут проводов ку-
зова.

Переходите к ша-
гу 2.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ
БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК
БЕЗОПАСНОСТИ И
ВСПОМОГАТЕЛЬНЫМ ДАТЧИКОМ ОПРЕДЕЛЕ-
НИЯ УРОВНЯ БЕЗОПАСНОСТИ).
1) Переведите выключатель зажигания в поло-
жение OFF, отсоедините провод массы от акку-
мулятора и выждите не менее 20 секунд.
2) Отсоедините разъемы (AB21) и (AB26) от
преднатяжителя ремня безопасности.
3) Отсоедините разъемы (AВ31) и (AB33) от мо-
дуля подушки-шторки безопасности.
4) Отсоедините разъемы (AB19), (AB20), (AB24)
и (AB25) от модуля боковой подушки безопас-
ности.
5) Отсоедините разъемы (AB17), (AB6) и (AB18)
от блока управления системой подушек безопас-
ности.
6) Подсоедините разъем (1AG) диагностическо-
го жгута проводов AG к разъемам (AB17), (AB6) и
(AB18).

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопаснос-
ти подсоедините диагностический жгут прово-
дов к разъемам (AB6), (AB17), (AB18) и (1 AG).
7) Отсоедините разъем (AB41) от вспомогатель-
ного датчика определения уровня безопасности,
затем подсоедините к разъему (1H) в диагности-
ческом жгуте проводов Н.
8) Измерьте сопротивление между разъемом
(5AG) диагностического жгута проводов AG и
разъемом (3H) диагностического жгута прово-
дов Н.

Разъемы и клеммы

(5AG) № 9 — (3H) № 5:
(5AG) № 11 — (3H) № 6:

Сопротивление состав-
ляет менее 10 Ом?

Переходите к шагу 3.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

ПРОВЕРКА ЗАДНЕГО ЖГУТА ПРОВОДОВ СИС-
ТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ (МЕЖДУ
БЛОКОМ УПРАВЛЕНИЯ СИСТЕМОЙ ПОДУШЕК
БЕЗОПАСНОСТИ И
ВСПОМОГАТЕЛЬНЫМ ДАТЧИКОМ ОПРЕДЕЛЕ-
НИЯ УРОВНЯ БЕЗОПАСНОСТИ).
Измерьте сопротивление между разъемом (5AG)
диагностического жгута проводов AG и массой
кузова, а также сопротивление между разъемом
(5AG) диагностического жгута проводов AG и
разъемом (3H) диагностического жгута прово-
дов H.

Разъемы и клеммы

(5AG) № 9 — Масса кузова:
(5AG) № 11 — Масса кузова:
(5AG) № 9 — (5AG) № 11:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к шагу 4.

Замените как за-
дний жгут прово-
дов системы по-
душек безопас-
ности, так и жгут
проводов кузова.

AB(diag)-129

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

AY:КДН 3А НЕПРАВИЛЬНАЯ УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА

ЛОБОВОГО УДАРА (ПРАВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Дополнительный датчик лобового удара (правый) был неправильно установлен.

AZ:КДН 3В НЕПРАВИЛЬНАЯ УСТАНОВКА ДОПОЛНИТЕЛЬНОГО ДАТЧИКА

ЛОБОВОГО УДАРА (ЛЕВОГО)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Дополнительный датчик лобового удара (левый) был неправильно установлен.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ
ПОДУШЕК БЕЗОПАСНОСТИ.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на
дисплее тот же самый
КДН?

Замените вспомогатель-
ный датчик определе-
ния уровня безопаснос-
ти. <См. AB-26, СНЯТИЕ,
Вспомогательный дат-
чик определения уровня
безопасности.> Если не-
исправность сохраняет-
ся даже после замены
датчика, замените блок
управления системой
подушек безопасности.
<См. AB-23, СНЯТИЕ,
Блок управления систе-
мой подушек безопас-
ности.>

Переходите к ша-
гу 5.

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли ка-
кой-либо другой КДН?

Проверьте КДН исполь-
зуя “Список кодов диа-
гностики неисправнос-
тей (КДН)”. <См.
AB(diag)-41, Список ко-
дов диагностики неис-
правностей (КДН).>

Завершите про-
ведение диагнос-
тики.

Шаг

Проверка

Да

Нет

ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ ДАТЧИК ЛОБО-
ВОГО УДАРА.
1) Переведите выключатель зажигания в положе-
ние OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Замените дополнительный датчик лобового уда-
ра (правый) на фирменный новый. <См. AB-28, СНЯ-
ТИЕ, Дополнительный датчик лобового удара.>
