AB(diag)-38

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ
И ЖГУТА ПРОВОДОВ ПЕРЕГОРОДКИ МО-
ТОРНОГО ОТСЕКА.
1) Отсоедините разъемы (7AG) и (8AG).
2) Снимите комбинацию приборов.
3) Измерьте сопротивление между разъемом
комбинации приборов и разъемом (2AG) диа-
гностического жгута проводов AG.

Разъемы и клеммы

Модель без мультиинформационного
дисплея

(2AG) № 5 — (i10) № 13:

Модель с мультиинформационным дисп-
леем

(2AG) № 5 — (i11) № 14:

Сопротивление составля-
ет менее 10 Ом?

Проверьте комбинацию
приборов.

Переходите к ша-
гу 6.

6

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ (AB1) И (B31).
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Убедитесь в надежности контактов между
разъемами (AB1) и (B31).

Контакты между разъ-
емами (AB1) и (B31) нена-
дежные?

Устраните неисправ-
ность жгута проводов
перегородки моторного
отсека или замените ос-
новной жгут проводов
системы подушек безо-
пасности вместе со жгу-
том проводов кузова.

Переходите к ша-
гу 7.

7

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
Проверьте основной жгут проводов системы
подушек безопасности на наличие неисправ-
ностей.

Выявлена ли какая-либо
неисправность в основ-
ном жгуте проводов сис-
темы подушек безопас-
ности?

Замените как основной
жгут проводов системы
подушек безопасности,
так и жгут проводов пе-
регородки моторного
отсека.

Устраните неис-
правность жгута
проводов перего-
родки моторного
отсека.

Шаг

Проверка

Да

Нет

AB(diag)-39

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

B: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ВКЛЮЧАЕТСЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Перегорел предохранитель № 5 (в блоке предохранителей).
• Разрыв цепи жгута проводов кузова автомобиля.
• Неисправна предупреждающая лампа системы подушек безопасности.
• Основной жгут проводов системы подушек безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности,
преднатяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колон-
ки, блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа системы подушек безопасности работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

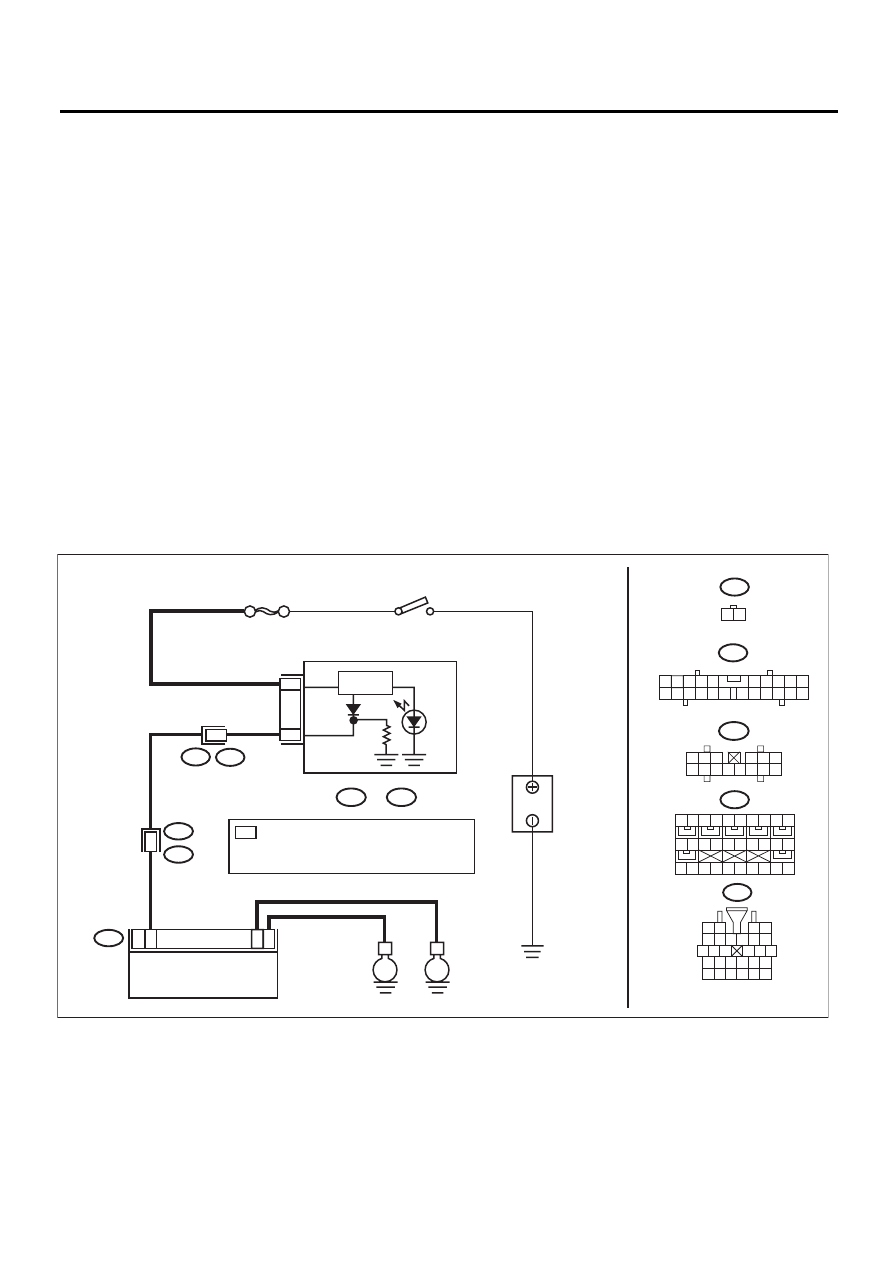

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

B31

AB1

No.5

11

A3

AB6

AB1

i10

B36

i1

i1

1

14

1 2

3 4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ПОДУШЕК

БЕЗОПА

СНОСТИ

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ОБРАТНАЯ

ЦЕПЬ

*

*

: МОДЕЛЬ БЕЗ МУЛЬТИИНФОРМАЦИОННОГО
  ДИСПЛЕЯ

  :A13

: МОДЕЛЬ С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

  :B14

i10

A:

i11

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

B:

A:

AB-01795

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8 9

4

11 12 13 14

16 17

15

29 30

E

E

26

25

1 2

10

AB(diag)-40

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КОМБИНАЦИИ ПРИБОРОВ.
Переведите выключатель зажигания в поло-
жение ON и убедитесь в том, что предупреж-
дающая лампа на комбинации приборов горит.

Горят ли все предупрежда-
ющие лампы, кроме предуп-
реждающей лампы систе-
мы подушек безопасности?

Переходите к шагу
2.

Проверьте ком-
бинацию прибо-
ров.

2

СЧИТЫВАНИЕ КДН.
Считайте КДН. <См. AB(diag)-27, СЧИТЫВА-
НИЕ КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОС-
ТЕЙ (КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дисп-
лее Subaru Select Monitor
какой-либо КДН?

Проведите диагнос-
тику в соответствии
с КДН.

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ № 5
(В БЛОКЕ ГЛАВНЫХ ПРЕДОХРАНИТЕЛЕЙ).
Снимите предохранитель № 5 и проведите его
визуальную проверку.

Предохранитель № 5 (в бло-
ке главных предохраните-
лей) перегорел?

Замените предохра-
нитель № 5. Если
предохранитель № 5
снова перегорит, пе-
реходите к шагу 4.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ЦЕПИ ПРЕДУПРЕЖДАЮЩЕЙ
ЛАМПЫ СИСТЕМЫ ПОДУШЕК БЕЗОПАС-
НОСТИ (В КОМБИНАЦИИ ПРИБОРОВ).
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и сделайте паузу не менее 20 се-
кунд.
2) Отсоедините разъемы (AB1) и (B31).
3) Подсоедините клемму массы к аккумулято-
ру и переведите выключатель зажигания в по-
ложение ON.

Горит ли предупреждаю-
щая лампа системы поду-
шек безопасности?

Переходите к шагу
5.

Проверьте ком-
бинацию прибо-
ров.

5

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и сделайте паузу не менее 20 се-
кунд.
2) Подсоедините разъемы (AB1) и (B31).
3) Отсоедините разъемы (AB6), (AB17) и
(AB18) от блока управления системой подушек
безопасности.
4) Подсоедините клемму массы к аккумулято-
ру и переведите выключатель зажигания в по-
ложение ON.

Горит ли предупреждаю-
щая лампа системы поду-
шек безопасности?

Замените блок уп-
равления системой
подушек безопас-
ности. <См. AB-23,
Блок управления
системой подушек
безопасности.>

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
перегородки мо-
торного отсека.

AB(diag)-41

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

13.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Сообщение на дисплее

Содержание диагностики

Ссылка

11

Неисправность подушки
безопасности водителя

• Разрыв, короткое замыкание или замыкание на мас-
су цепи основного жгута проводов системы подушек
безопасности.
• Разрыв, короткое замыкание или замыкание на мас-
су цепи жгута проводов модуля подушки безопасности
(водителя).
• Разрыв, короткое замыкание или замыкание на мас-
су цепи поворотного разъема рулевой колонки.
• Неисправность блока управления системой подушек
безопасности.
• Неисправность модуля подушки безопасности води-
теля.

<См. AB(diag)-48, КДН 11 НЕ-
ИСПРАВНОСТЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕ-
ЛЯ, Таблица диагностики с ко-
дами неисправностей.>

12

Неисправность подушки
безопасности передне-
го пассажира

• Разрыв, короткое замыкание или замыкание на мас-
су цепи основного жгута проводов системы подушек
безопасности.
• Разрыв, короткое замыкание или замыкание на мас-
су цепи жгута проводов модуля подушки безопасности
(переднего пассажира).
• Неисправность блока управления системой подушек
безопасности.
• Неисправность модуля подушки безопасности пе-
реднего пассажира.

<См. AB(diag)-51, КДН 12 НЕ-
ИСПРАВНОСТЬ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕ-
ГО ПАССАЖИРА, Таблица
диагностики с кодами неис-
правностей.>

15

Неисправность подушки
безопасности водителя

• Замыкание на силовой провод цепи основного жгута
проводов системы подушек безопасности (со стороны
водителя).
• Замыкание на силовой провод цепи жгута проводов
модуля подушки безопасности (водителя).
• Замыкание на силовой провод цепи поворотного
разъема рулевой колонки.
• Неисправность блока управления системой подушек
безопасности.
• Неисправность модуля подушки безопасности води-
теля.

<См. AB(diag)-54, КДН 15 НЕ-
ИСПРАВНОСТЬ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕ-
ЛЯ, Таблица диагностики с ко-
дами неисправностей.>

16

Неисправность подушки
безопасности передне-
го пассажира

• Замыкание на силовой провод цепи основного жгута
проводов системы подушек безопасности (со стороны
переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов
модуля подушки безопасности (переднего пассажира).
• Неисправность блока управления системой подушек
безопасности.
• Неисправность модуля подушки безопасности пе-
реднего пассажира.

<См. AB(diag)-57, КДН 16 НЕ-
ИСПРАВНОСТЬ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕ-
ГО ПАССАЖИРА, Таблица
диагностики с кодами неис-
правностей.>

21

Неисправность блока
управления системой
подушек безопасности

Неисправность блока управления системой подушек
безопасности.

<См. AB(diag)-59, КДН 21 НЕ-
ИСПРАВНОСТЬ БЛОКА УП-
РАВЛЕНИЯ СИСТЕМОЙ ПО-
ДУШЕК БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>

22

Передняя подушка безо-
пасности Выходной сиг-
нал активации

Сработал модуль передней подушки безопасности,
преднатяжитель ремня безопасности (левого/правого)
и преднатяжитель поясной лямки ремня безопасности.

<См. AB(diag)-60, КДН 22 ВЫ-
ХОДНОЙ СИГНАЛ АКТИВА-
ЦИИ МОДУЛЯ ПЕРЕДНЕЙ ПО-
ДУШКИ БЕЗОПАСНОСТИ,
Таблица диагностики с кодами
неисправностей.>
