AB(diag)-34

Режим очистки памяти

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

10.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

• После устранения неисправности произве-
дите очистку памяти, выполнив следующие
действия.
• Детальное описание процедуры очистки па-
мяти от КДН приведено в разделе “Subaru
Select Monitor”. <См. AB(diag)-27, Subaru Select
Monitor.>

AB(diag)-35

Алгоритм работы предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

11.Алгоритм работы предуп-

реждающей лампы систе-
мы подушек безопасности

A: ПРОВЕРКА

Переведите выключатель зажигания в поло-
жение ON и убедитесь, что предупреждающая
лампа системы подушек безопасности горит
примерно 6 секунд, а затем гаснет.

(1) Предупреждающая лампа системы подушек

безопасности

(2) Приблизительно 6 с

(3) Выключатель зажигания в положении ON

AB-00135

(1)

(2)

(3)

ВЫКЛ.

ВКЛ.

AB(diag)-36

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

12.Неисправность предупреждающей лампы системы подушек

безопасности

A: ПРЕДУПРЕЖДАЮЩАЯ ЛАМПА СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ

НЕ ГАСНЕТ

УСЛОВИЯ ОБНАРУЖЕНИЯ:
• Неисправна предупреждающая лампа системы подушек безопасности.
• Короткое замыкание или разрыв цепи между блоком управления системой подушек безопаснос-
ти и предупреждающей лампой системы подушек безопасности.
• Неисправна цепь массы.
• Неисправность блока управления системой подушек безопасности.
• Ненадежное соединение (AB1) и (B31).
• Неисправность контактов разъемов (AB6), (AB17) и (AB18) с блоком управления системой поду-
шек безопасности.

ОСТОРОЖНО:
• Перед проведением работ по диагностике системы подушек безопасности, убедитесь в том,
что выключатель зажигания находится в положении OFF, отсоедините клемму провода мас-
сы от аккумулятора и выждите не менее 20 секунд.
• Во время замены модуля подушки безопасности, преднатяжителя ремня безопасности,
преднатяжителя поясной лямки ремня безопасности, поворотного разъема рулевой колон-
ки, блока управления и датчика вновь подсоедините каждую деталь и убедитесь, что предуп-
реждающая лампа системы подушек безопасности работает нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке заднего жгута проводов системы подушек безопас-
ности отсоедините разъем модуля боковой подушки безопасности, разъем модуля подушки-
шторки безопасности и разъем преднатяжителя ремня безопасности.

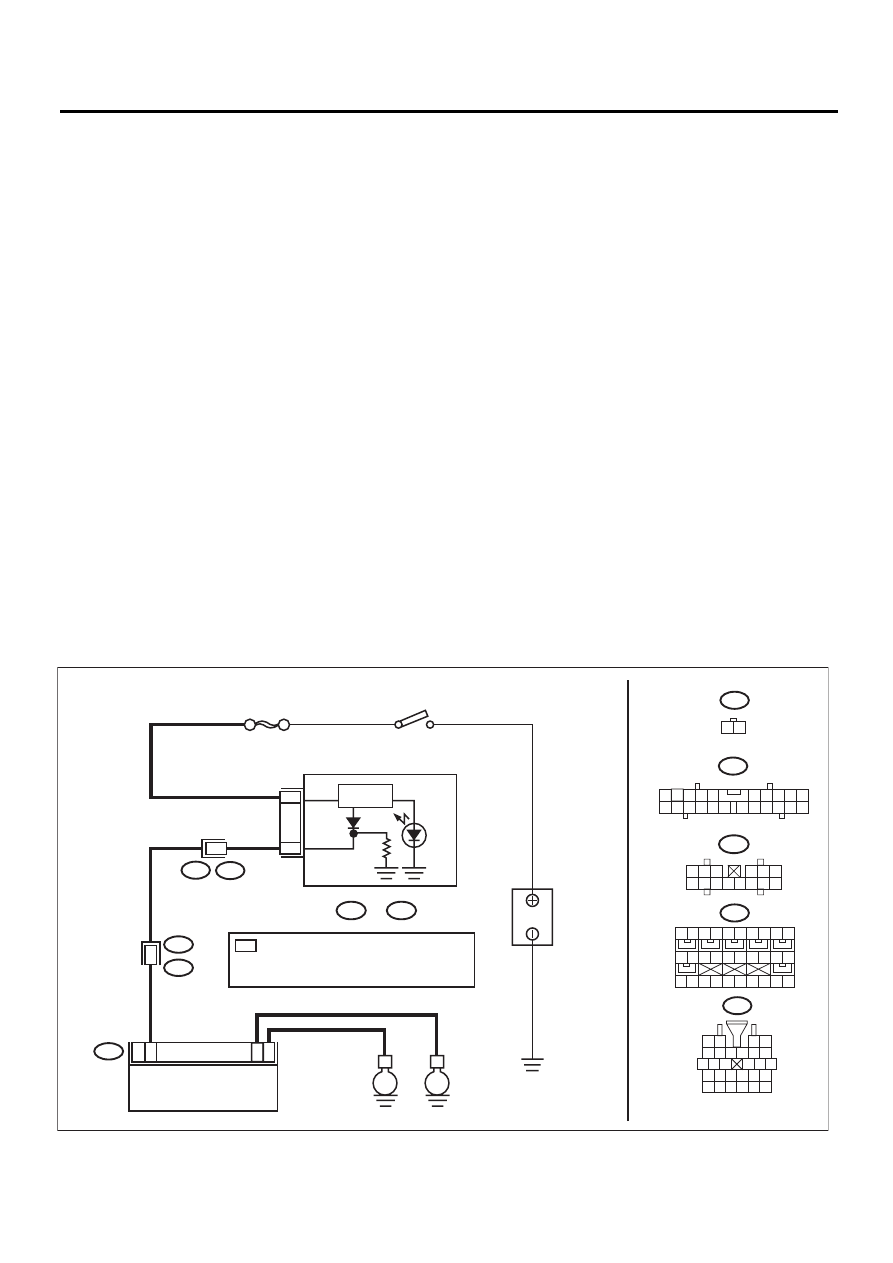

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB6

B31

AB1

No.5

11

A3

AB6

AB1

i10

B36

i1

i1

1

14

1 2

3 4

5 6 7 8 9 10

16

11

15

14

13

12

17

19

18

23

25

24

20

22

21

26

28

27

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

АККУМУЛЯТ

ОР

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СИСТЕМЫ ПОДУШЕК

БЕЗОПА

СНОСТИ

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

ОБРАТНАЯ

ЦЕПЬ

*

*

: МОДЕЛЬ БЕЗ МУЛЬТИИНФОРМАЦИОННОГО
  ДИСПЛЕЯ

  :A13

: МОДЕЛЬ С МУЛЬТИИНФОРМАЦИОННЫМ
  ДИСПЛЕЕМ

  :B14

i10

A:

i11

B:

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

B:

A:

AB-01795

18 19 20

21 22 23 24 25 26 27 28

1 2 3

5 6 7 8 9

4

11 12 13 14

16 17

15

29 30

E

E

26

25

1 2

10

AB(diag)-37

Неисправность предупреждающей лампы системы подушек безопасности

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

СЧИТЫВАНИЕ КДН.
Считайте КДН. <См. AB(diag)-27, СЧИТЫВА-
НИЕ КОДОВ ДИАГНОСТИКИ НЕИСПРАВНОС-
ТЕЙ (КДН), ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>

Отображается ли на дис-
плее Subaru Select Monitor
какой-либо КДН?

Проведите диагности-
ку в соответствии с
КДН.

Переходите к ша-
гу 2.

2

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.
1) Переведите выключатель зажигания в по-
ложение OFF, отсоедините провод массы от
аккумулятора и выждите не менее 20 секунд.
2) Убедитесь в надежности контактов блока
управления системой подушек безопасности и
разъемов (AB6), (AB17) и (AB18).

Выявлен ли плохой кон-
такт в разъемах (AB6),
(AB17) и (AB18)?

Если неисправность в
разъемах не устраняет-
ся, замените основной
жгут проводов системы
подушек безопасности
вместе со жгутом про-
водов кузова или заме-
ните блок управления
системой подушек бе-
зопасности. <См. AB-23,
Блок управления систе-
мой подушек безопас-
ности.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВО-
ДОВ СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Снимите нижнюю крышку панели приборов
и отсоедините разъемы (AB7) и (AB2).
2) Снимите боковую крышку панели приборов
со стороны переднего пассажира и отсоедини-
те разъемы (AB10) и (AB9).
3) Отсоедините разъемы (AB6), (AB17) и
(AB18) от блока управления системой подушек
безопасности, и подсоедините разъем (1AG)
диагностического жгута проводов.

ПРИМЕЧАНИЕ:
Для моделей без боковых подушек безопаснос-
ти подсоедините диагностический жгут прово-
дов к разъемам (AB6), (AB17), (AB18) и (1 AG).
4) Подсоедините клемму массы к аккумуля-
тору и переведите выключатель зажигания в
положение ON.
5) Подсоедините разъемы (7AG) и (8AG) диа-
гностического жгута проводов AG.

ПРИМЕЧАНИЕ:
После устранения неисправности отсоедините
разъемы (7AG) и (8AG).

Погасла ли предупрежда-
ющая лампа системы по-
душек безопасности?

Переходите к шагу 4.

Переходите к ша-
гу 5.

4

ПРОВЕРКА ЦЕПИ МАССЫ.
Измерьте сопротивление между разъемом
(2AG) диагностического жгута проводов AG и
массой кузова.

Разъемы и клеммы

(2AG) № 4 — Масса кузова:
(2AG) № 3 — Масса кузова:

Сопротивление составля-
ет менее 10 Ом?

Замените блок управ-
ления системой поду-
шек безопасности. <См.
AB-23, Блок управления
системой подушек бе-
зопасности.>

Устраните неис-
правность в цепи
массы кузова.
