ABS-16

Датчик скорости заднего колеса системы ABS

ABS

5. Датчик скорости заднего

колеса системы ABS

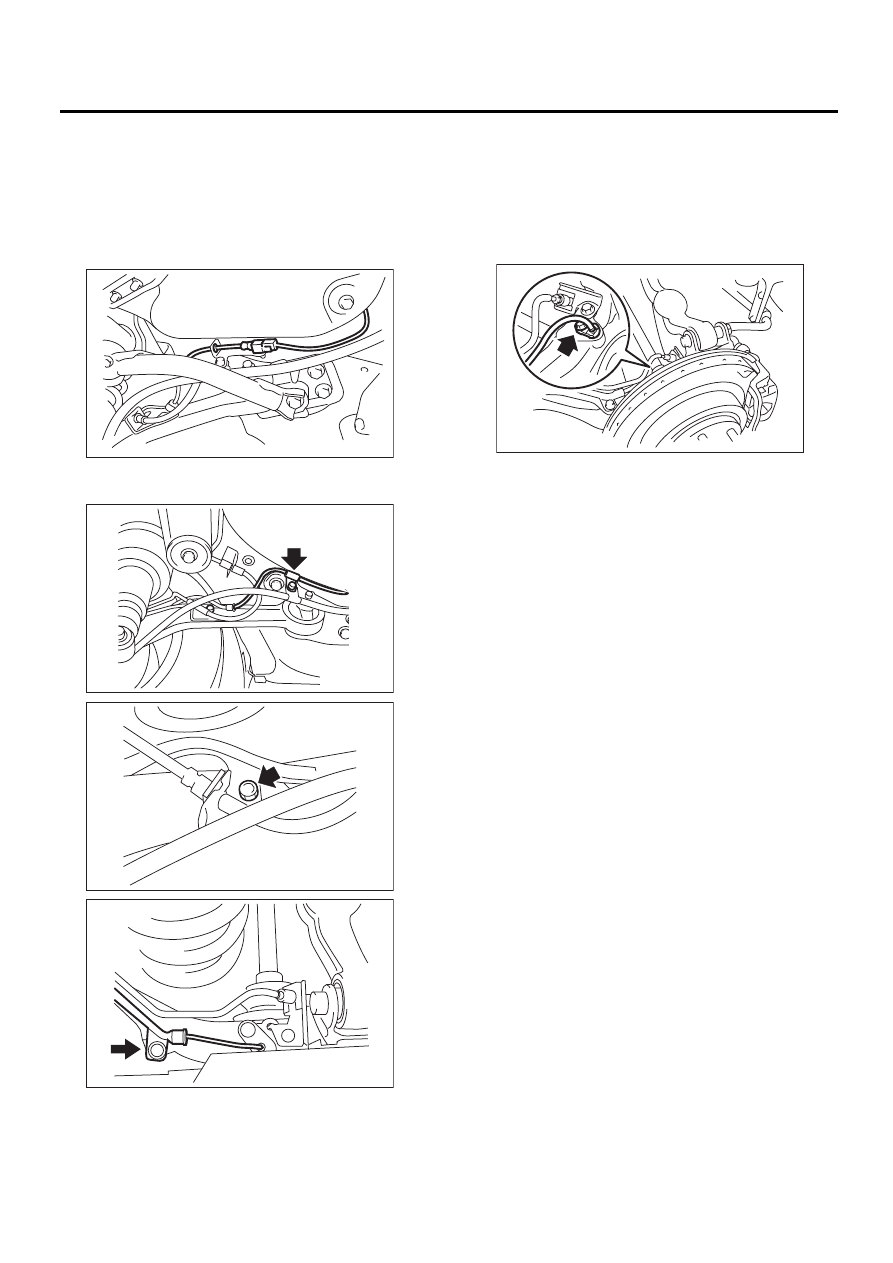

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Отсоедините разъем от датчика скорости
заднего колеса системы ABS.

3) Снимите кронштейн жгута проводов датчи-
ка с заднего рычага.

4) Снимите датчик скорости заднего колеса
системы ABS с заднего рычага.

ОСТОРОЖНО:
• Будьте осторожны, чтобы не повредить
датчик.
• Не прилагайте чрезмерных усилий к жгуту
проводов датчика.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Будьте осторожны, чтобы не повредить
датчик.

Момент затяжки:

Датчик:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

Кронштейн:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

ПРИМЕЧАНИЕ:
Проверьте идентификационную метку на жгу-
те проводов, чтобы убедиться в том, что метка
не повреждена. (Правая сторона: K5 (Белая),
левая сторона: K6 (Желтая)

C: ПРОВЕРКА

1. ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS

<См. ABS-15, ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Датчик скорости
переднего колеса системы ABS.>

ABS00389

ABS00166

ABS00167

ABS00168

ABS00390

ABS-17

Передний магнитный шифратор

ABS

6. Передний магнитный

шифратор

A: СНЯТИЕ

Так как передний магнитный шифратор встро-
ен в подшипник узла передней ступицы, ин-
формацию о процедуре его снятия смотрите в
разделе “Подшипник узла передней ступицы”.
<См. DS-17, СНЯТИЕ, Подшипник узла пере-
дней ступицы.>

B: УСТАНОВКА

Так как передний магнитный шифратор встро-
ен в подшипник узла передней ступицы, ин-
формацию о процедуре его установки смотри-
те в разделе “Подшипник узла передней ступи-
цы”.
<См. DS-18, УСТАНОВКА, Подшипник узла пе-
редней ступицы.>

C: ПРОВЕРКА

Визуально проверьте магнитный шифратор на
предмет любых повреждений. При необходи-
мости замените узел подшипника ступицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.

ABS-18

Задний магнитный шифратор

ABS

7. Задний магнитный

шифратор

A: СНЯТИЕ

Так как задний магнитный шифратор встроен в
подшипник узла задней ступицы, информацию
о процедуре его снятия смотрите в разделе
“Подшипник узла задней ступицы”.
<См. DS-20, СНЯТИЕ, Подшипник узла задней
ступицы.>

B: УСТАНОВКА

Так как задний магнитный шифратор встроен в
подшипник узла задней ступицы, информацию
о процедуре его установки смотрите в разделе
“Подшипник узла задней ступицы”.
<См. DS-21, УСТАНОВКА, Подшипник узла за-
дней ступицы.>

C: ПРОВЕРКА

Визуально проверьте детали магнитного шиф-
ратора на предмет любых повреждений. При
необходимости замените узел подшипника сту-
пицы.

ПРИМЕЧАНИЕ:
Поскольку магнитный шифратор встроен в
подшипник ступицы, при обнаружении любых
дефектов магнитного шифратора, замените
узел подшипника ступицы.

ABS-19

Датчик ускорения

ABS

8. Датчик ускорения

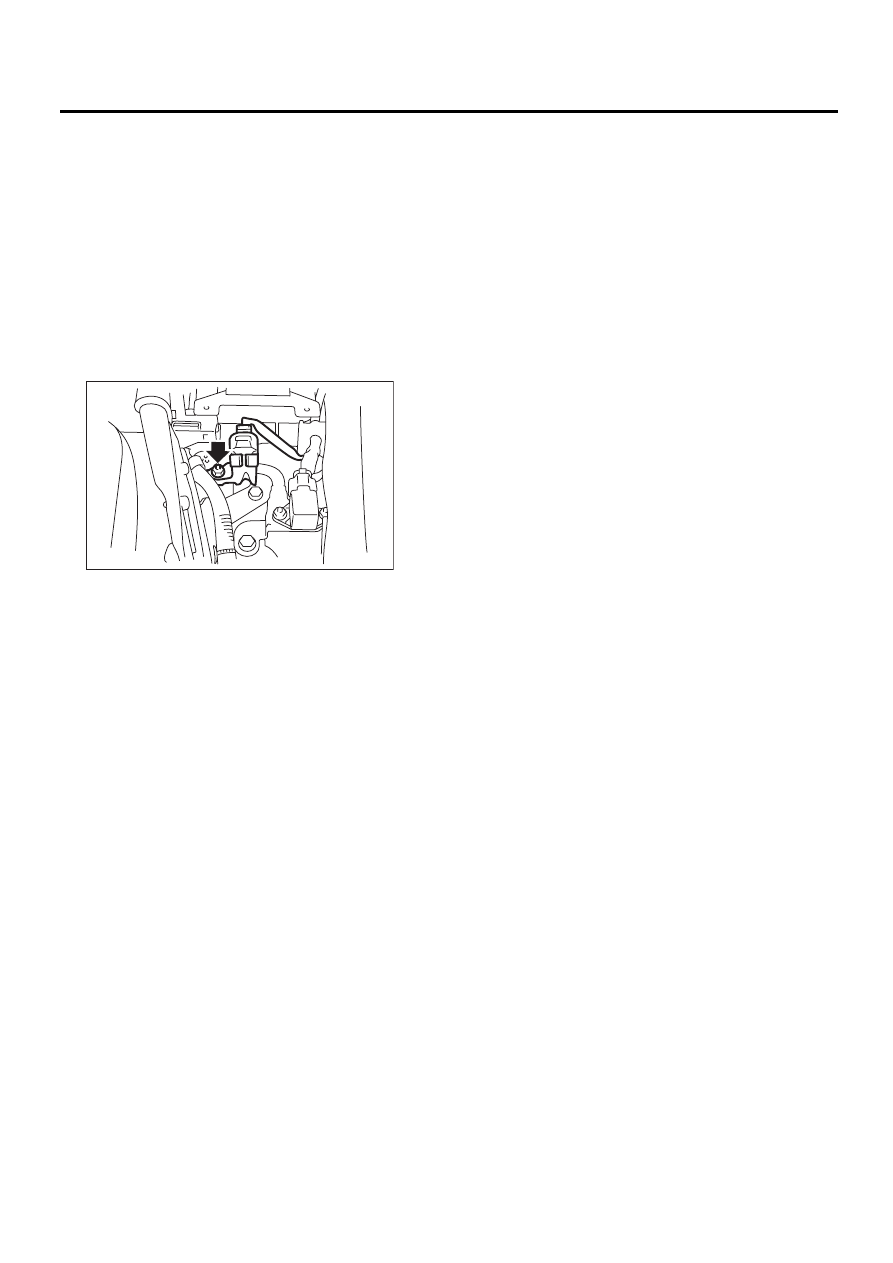

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Снимите ящик консоли.
<См. EI-56, СНЯТИЕ, Ящик консоли.>
3) Отсоедините разъем от датчика ускорения.
4) Снимите датчик ускорения с кузова.

ОСТОРОЖНО:
• Не роняйте и не ударяйте датчик ускоре-
ния.
• Датчик ускорения интегрирован с кронш-
тейном. Не разбирайте его.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ОСТОРОЖНО:
Не роняйте и не ударяйте датчик ускорения.

Момент затяжки:

Для определения момента затяжки обра-
титесь к разделу УЗЕЛ. <См. ABS-3, ДАТ-
ЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS,
УЗЕЛ, Общие сведения.>

ABS00463
