Subaru Legacy (2008 год). Руководство - часть 803

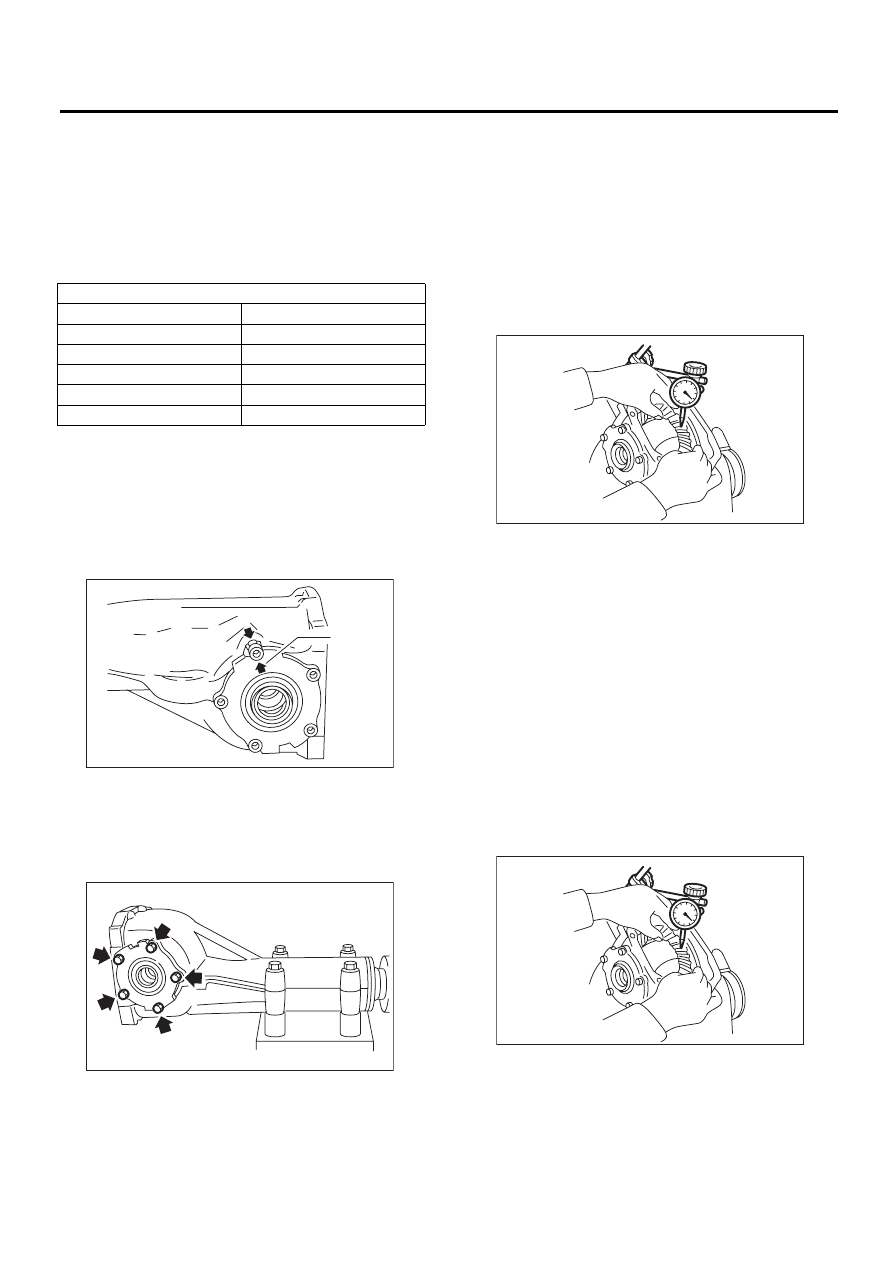

DI-52
Задний дифференциал (тип T)
ДИФФЕРЕНЦИАЛЫ
(3) Установите регулировочную шайбу бо-
кового подшипника и уплотнительное коль-
цо на боковые держатели справа и слева.
ПРИМЕЧАНИЕ:
• Замените уплотнительное кольцо новым.
• Замените поврежденные или подвергшиеся
коррозии регулировочные шайбы боковых де-
ржателей новыми деталями той же толщины.

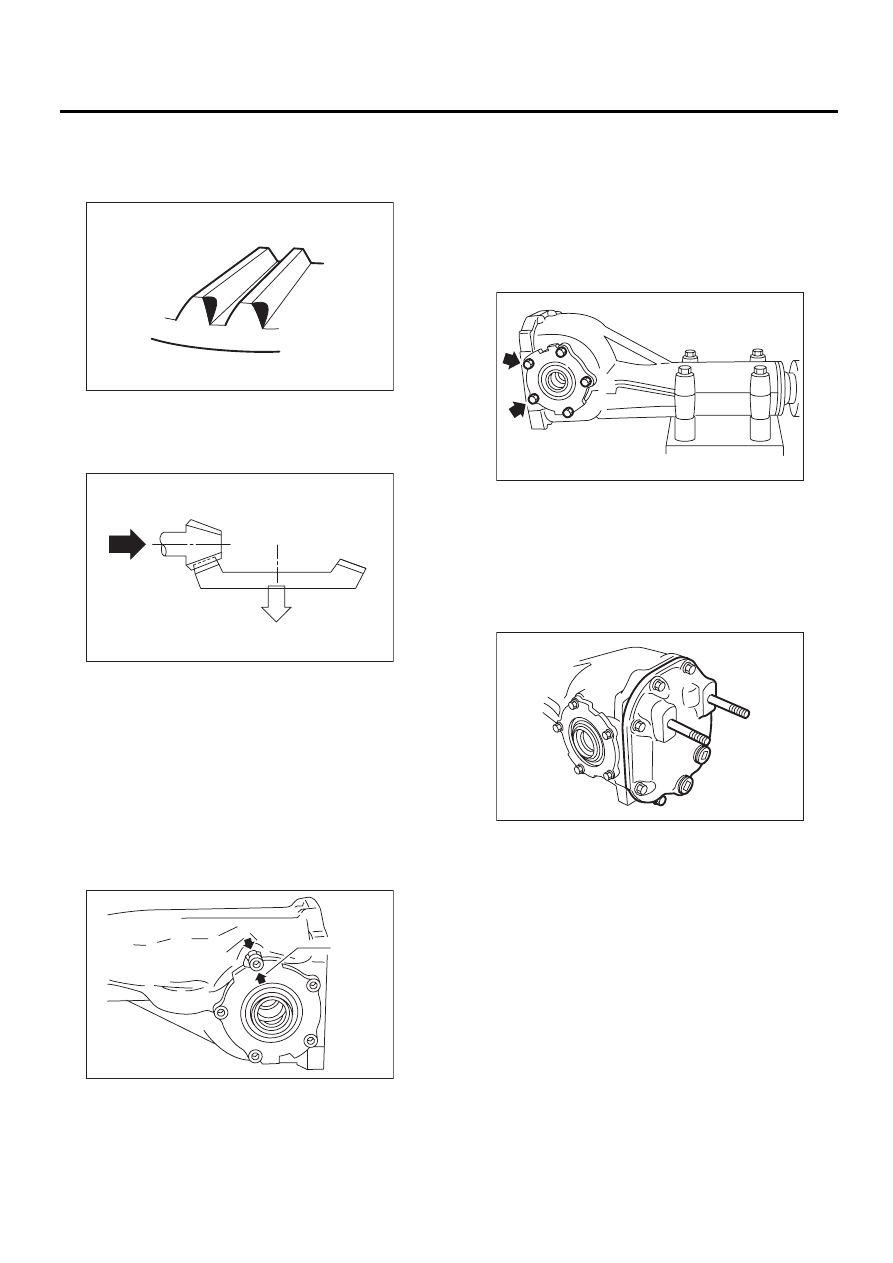

(4) При установке совместите стрелку на
картере дифференциала с отметкой на бо-
ковом держателе.
ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не повре-
дить наружную обойму бокового подшипника
роликом подшипника.
(5) Затяните болт бокового держателя.
Момент затяжки:
10,5 Нм (1,1 кгс-м, 7,7 фунт-сила-фут)

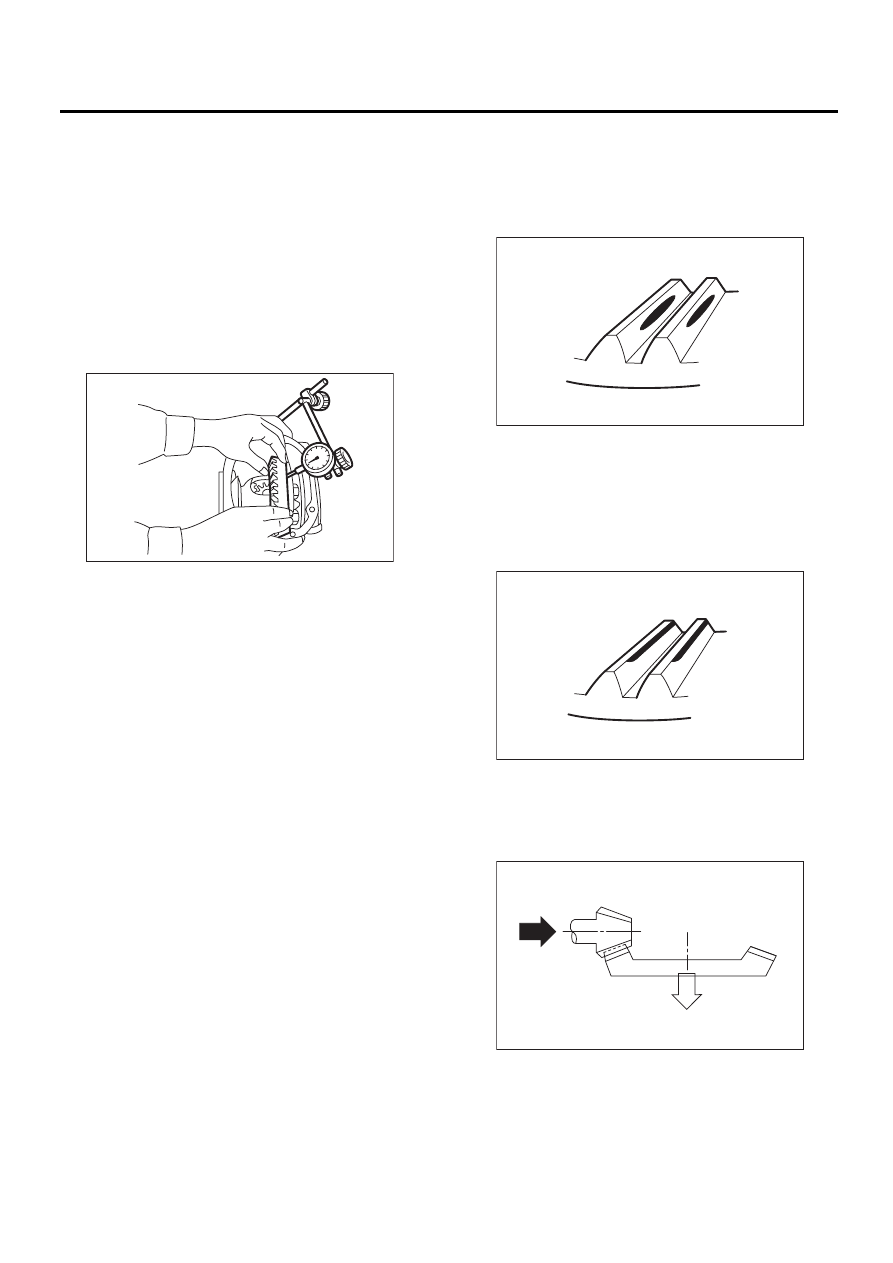

(6) Измерьте зазор между ведомой и веду-
щей шестернями. Установите магнитную
подставку на картер дифференциала. Сов-
местите контактную точку циферблатного
индикатора с поверхностью зуба ведомой
шестерни и сдвиньте ведомую шестерню,
удерживая на месте ведущую. Считайте по-
казание, отображаемое на циферблатном
индикаторе.
Зазор:
0,10 — 0,20 мм (0,004 — 0,008 дюйма)
(7) Одновременно измерьте общий предва-
рительный натяг ведущей шестерни. По
сравнению с величиной сопротивления в
случае, когда корпус дифференциала не ус-
тановлен, если величина общего предвари-
тельного натяга выходит за нормативный
предел, отрегулируйте толщину регулиро-
вочных шайб держателей боковых подшип-
ников, увеличивая/уменьшая толщину обеих
шайб одновременно.
Общий предварительный натяг:
27,0—54,0 Н (2,8 — 5,5 кгс, 6,1 — 12,2 фунт-
сила)
22) Заново измерьте зазор между гипоидной ве-
домой и ведущей шестернями.
Зазор:
0,10 — 0,20 мм (0,004 — 0,008 дюйма)
Регулировочная шайба держателя бокового подшипника
Номер детали
Толщина, мм (дюймов)
383475201
0,20 (0,0079)
383475202
0,25 (0,0098)
383475203
0,30 (0,0118)
383475204
0,40 (0,0157)
383475205
0,50 (0,0197)
(A) Стрелка
DI-00097
(A)
DI-00487
DI-00099
