Subaru Legacy (2008 год). Руководство - часть 776

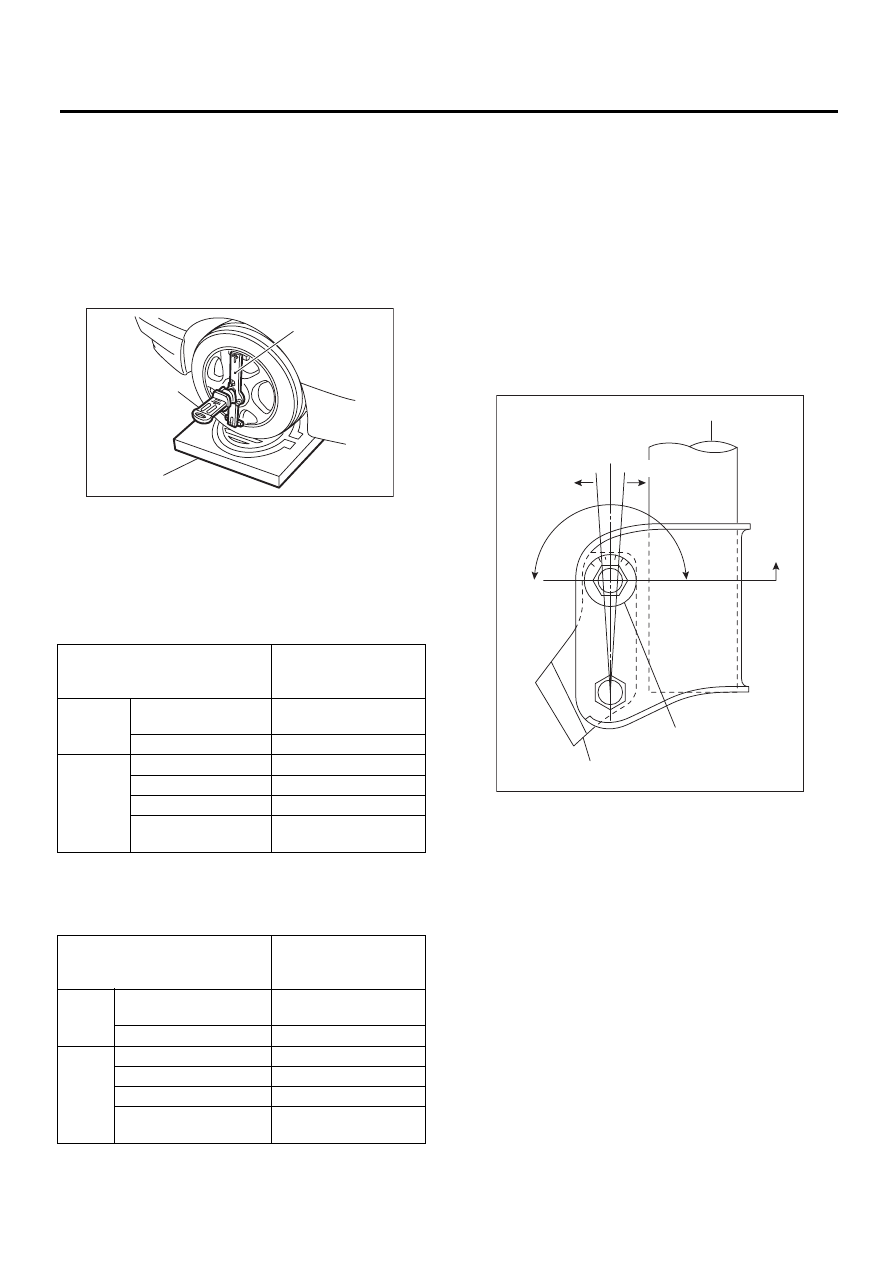

FS-10
Углы установки колес
ПЕРЕДНЯЯ ПОДВЕСКА
2. РАЗВАЛ
• ПРОВЕРКА
1) Установите переднее колесо на стенд для
измерения радиуса поворота. Убедитесь в том,
что контактные поверхности передних и за-
дних колес находятся на одной высоте.
2) Установите адаптер в центр колеса, а затем
установите прибор для измерения углов уста-
новки колес.
3) В соответствии с инструкцией по эксплуата-
ции прибора для измерения углов установки
колес, измерьте угол развала.
• РЕГУЛИРОВКА РАЗВАЛА ПЕРЕДНИХ КОЛЕС
1) Отрегулируйте развал в соответствии с при-
веденными ниже значениями.
2) Ослабьте две самоконтрящиеся гайки, рас-
положенные в передней нижней части стойки.
ПРИМЕЧАНИЕ:
При необходимости ослабить или затянуть ре-
гулировочный болт удерживайте его головку
гаечным ключом и поворачивайте самоконтря-
щуюся гайку.
3) Поворачивая болт регулировки развала, до-
бейтесь соответствия значения развала техни-
ческим характеристикам.
ПРИМЕЧАНИЕ:

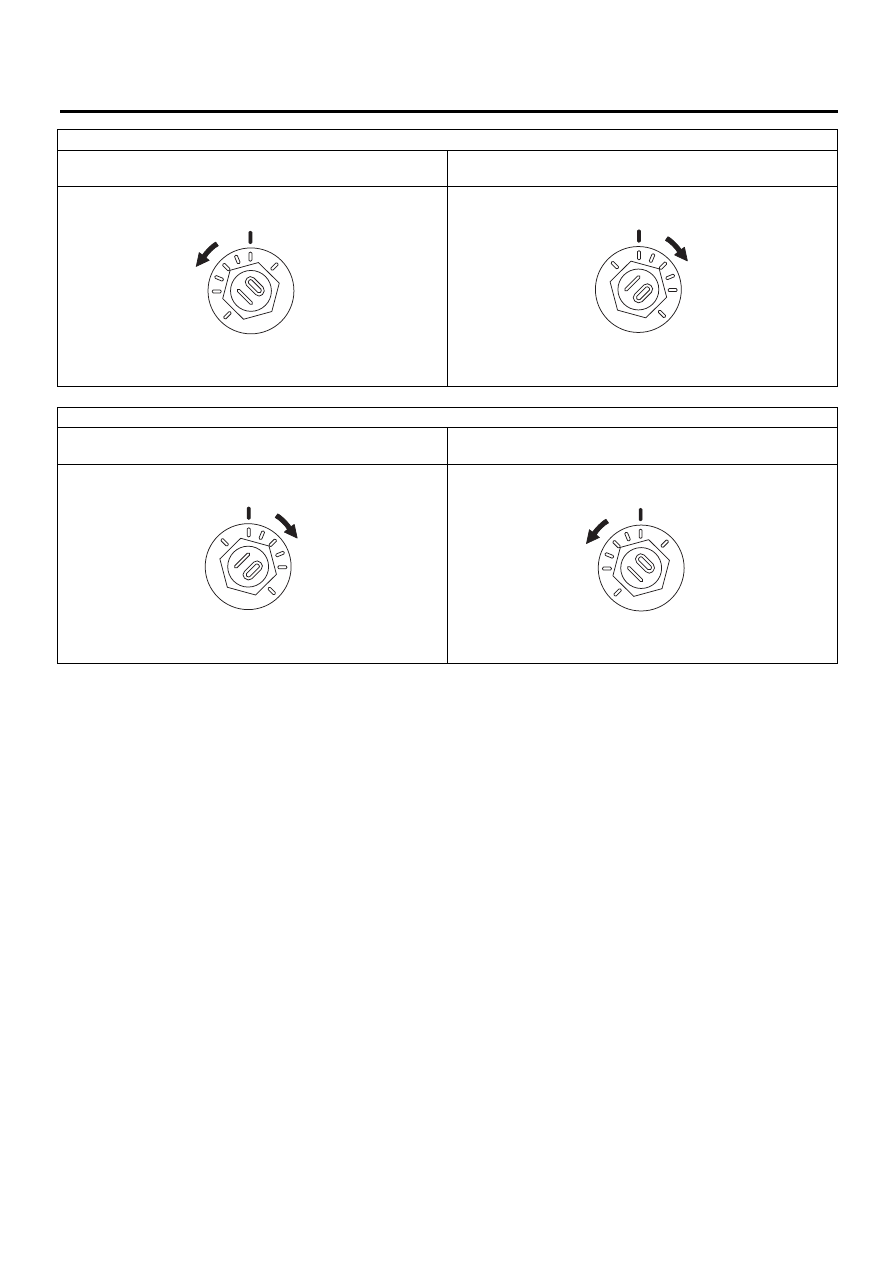

Изменение положения регулировочного болта
на одно деление изменяет развал примерно на
0°15
′.

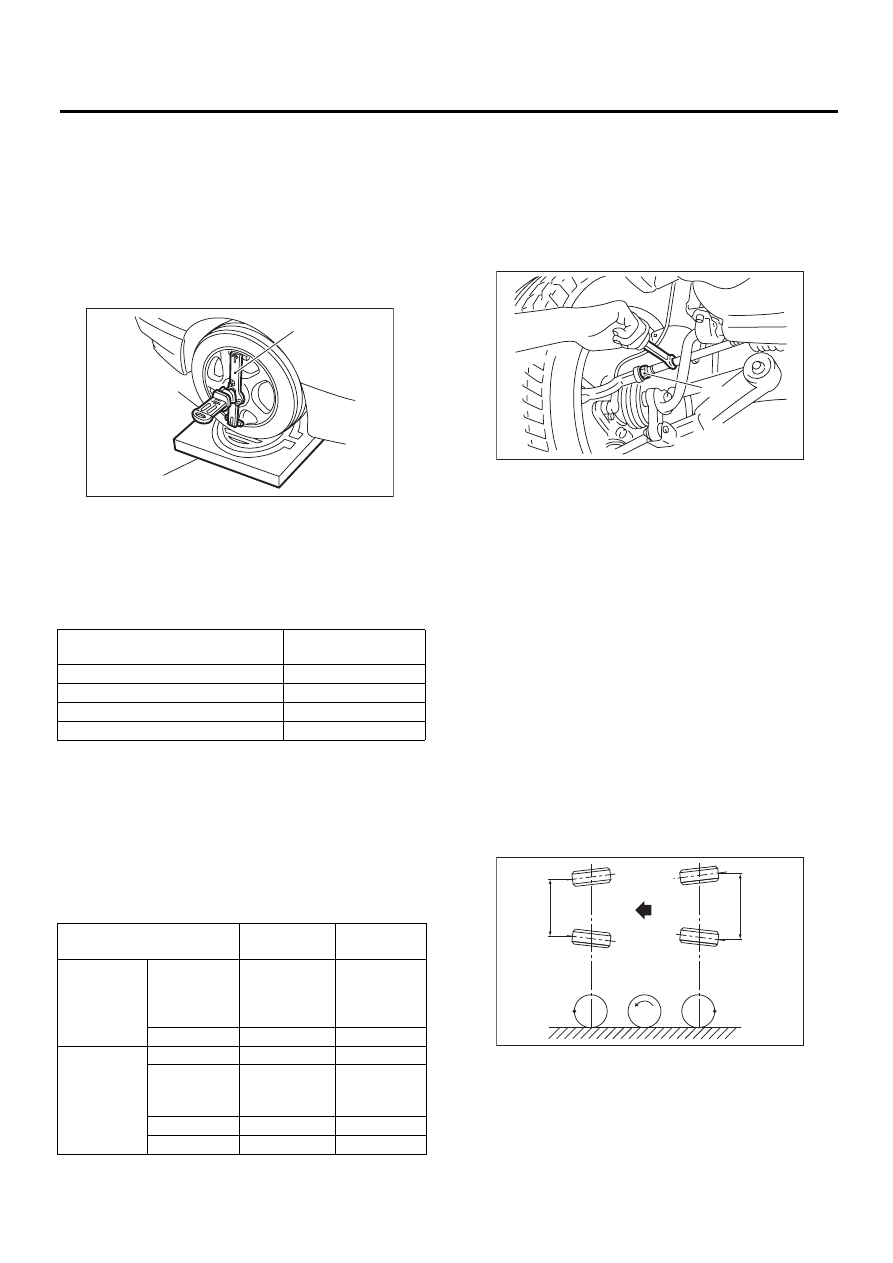

(1) Прибор для измерения углов установки колес
(2) Стенд для измерения радиуса поворота
(3) Адаптер
Модель
Развал (Разница меж-
ду правым и левым
45
′ или менее)
Седан
Кроме модели 3.0 R
spec. B
–0°20
′±0°45′
3.0 R spec. B
–0°25
′±0°45′
Универ-
сал
2.5 i
–0°15
′±0°45′
2.0 R, 2.5 GT, 3.0 R
–0°20
′±0°45′
3.0 R spec. B
–0°25
′±0°45′
OUTBACK 2.5 i,
OUTBACK 3.0 R
0°30
′±0°45′
Модель
Развал (Разница меж-
ду правым и левым 45
′
или менее)
Седан
Кроме модели 3.0 R
spec. B
–0°20
′±0°30′
3.0 R spec. B
–0°25
′±0°30′
Уни-
версал
2.5 i
–0°15
′±0°30′
2.0 R, 2.5 GT, 3.0 R
–0°20
′±0°30′
3.0 R spec. B
–0°25
′±0°30′
OUTBACK 2.5 i,
OUTBACK 3.0 R
0°30
′±0°30′
FS-00213
(1)
(2)
(3)

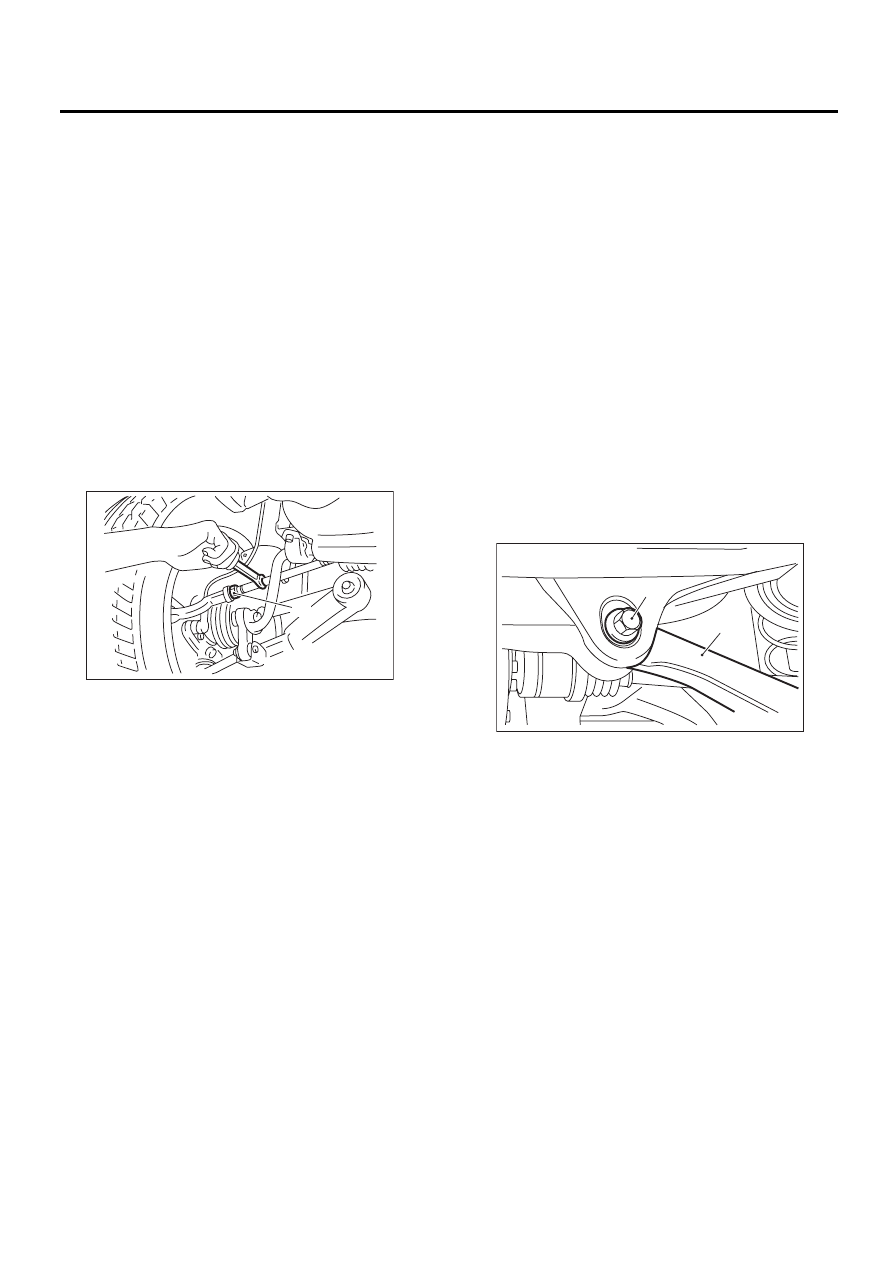

(1) Стойка
(2) Регулировочный болт
(3) Поворотный кулак
(4) Наружная сторона
(5) Внутренняя сторона
(6) Развал увеличивается.
(7) Развал уменьшается.
(1)
(4)
(6)
(7)
(2)
(3)
FS-00008
(5)
