CL-8

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

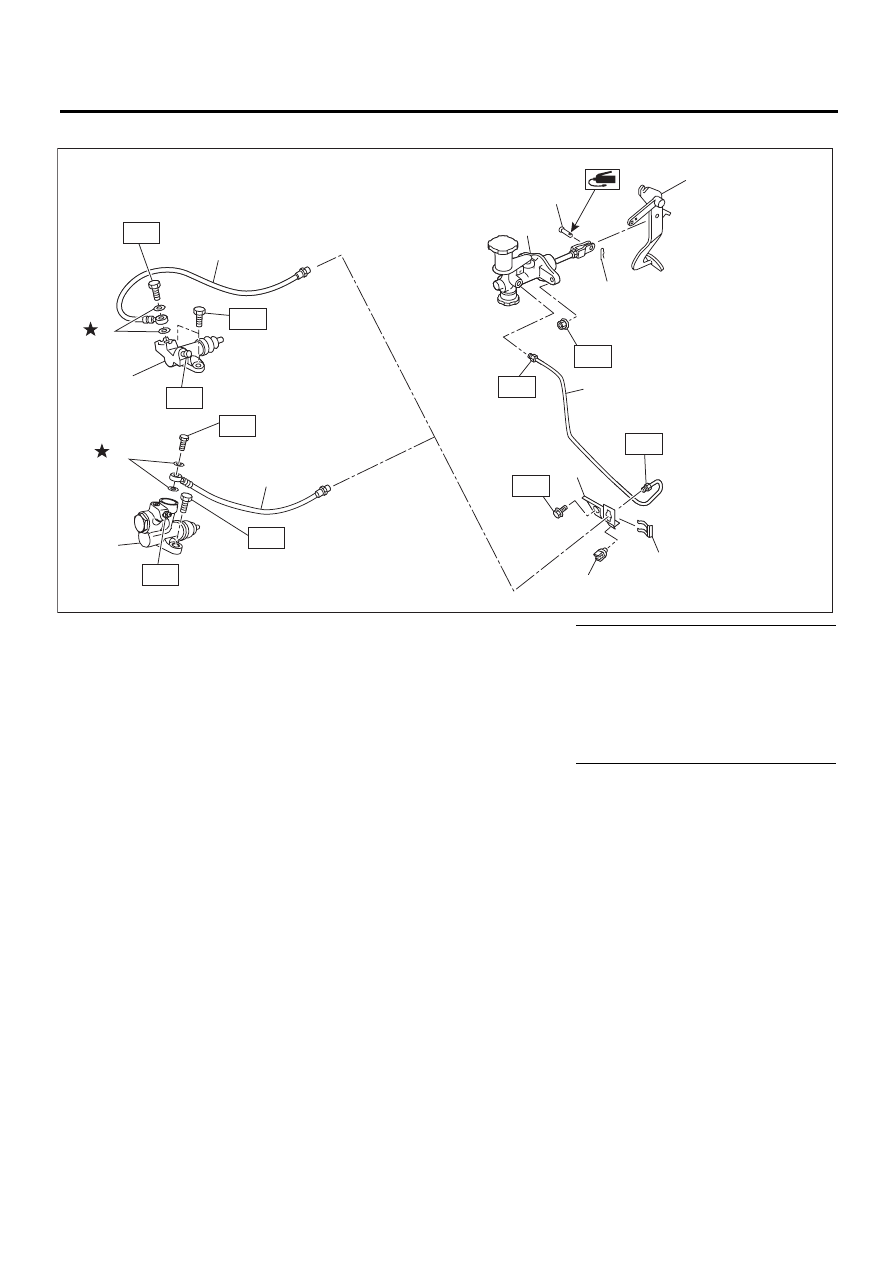

• Модель 5МТ с правосторонним управлением

(1)

Рабочий цилиндр
(Кроме моделей с двухмассовым
маховиком)

(7)

Штифт с головкой и отверстием
под шплинт

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(8)

Пружинный шплинт

T1: 7,8 (0,8, 5,8)

(9)

Педаль

T2: 15 (1,5, 11,1)

(2)

Шайба

(10)

Зажим

T3: 18 (1,8, 13,3)

(3)

Шланг сцепления

(11)

Кронштейн

Т4: 25 (2,5, 18,4)

(4)

Хомут

(12)

Рабочий цилиндр
(Модель с двухмассовым махо-
виком)

Т5: 37 (3,8, 27,5)

(5)

Трубка сцепления

(6)

Узел главного цилиндра

CL-00558

(5)

(10)

(11)

(4)

T3

T2

T2

T4

(1)

(2)

(3)

(2)

(3)

(12)

T3

T5

T1

T3

T5

T1

(8)

(6)

(9)

(7)

CL-9

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

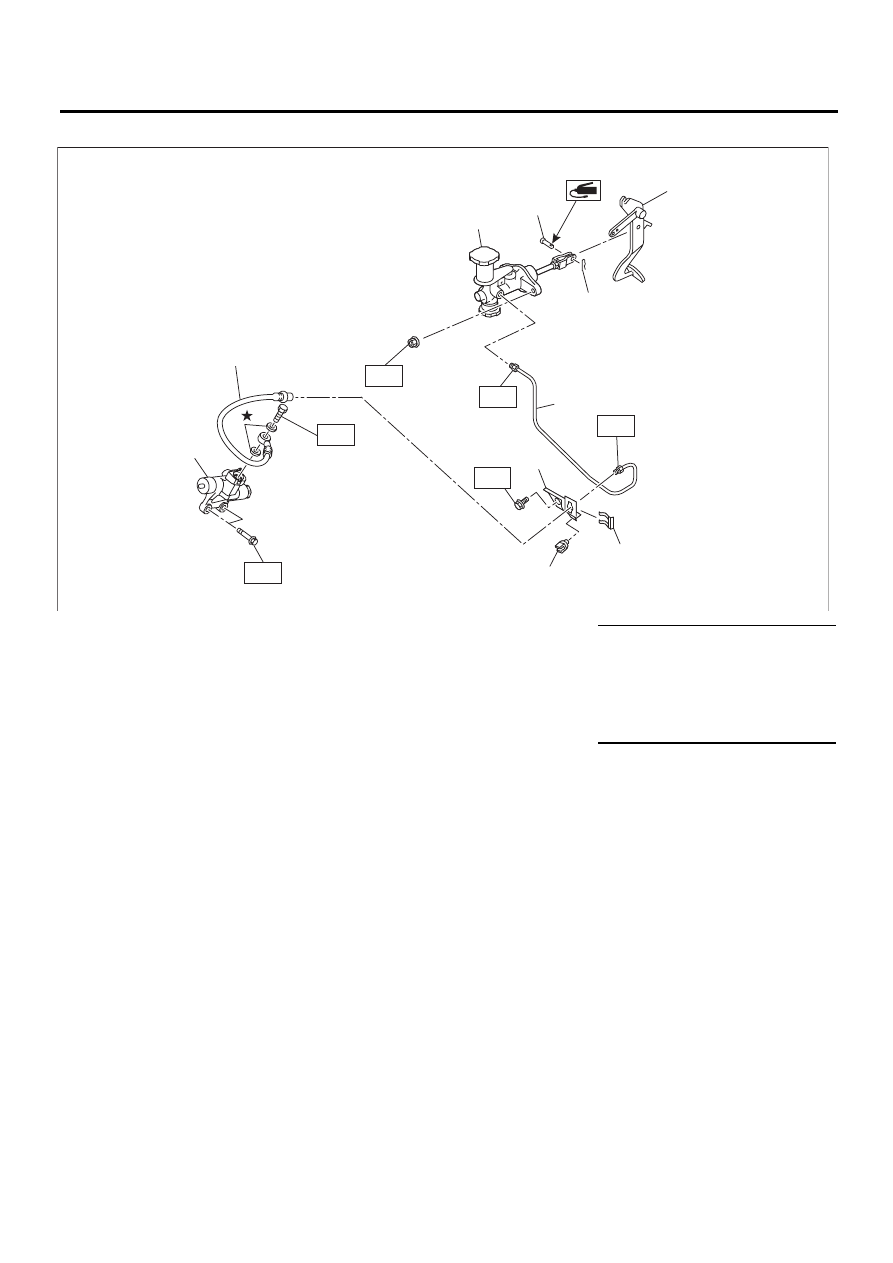

• Модель 6МТ с левосторонним управлением

(1)

Узел главного цилиндра

(6)

Шайба

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(2)

Трубка сцепления

(7)

Рабочий цилиндр

T1: 15 (1,5, 11,1)

(3)

Хомут

(8)

Штифт с головкой и отверстием под шплинт

T2: 18 (1,8, 13,3)

(4)

Кронштейн

(9)

Пружинный шплинт

T3: 25 (2,5, 18,4)

(5)

Шланг сцепления

(10) Педаль

Т4: 41 (4,2, 30,2)

CL-00570

T3

T4

(5)

(6)

(7)

T2

T1

(2)

(3)

(4)

T2

(9)

(1)

(10)

(8)

CL-10

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

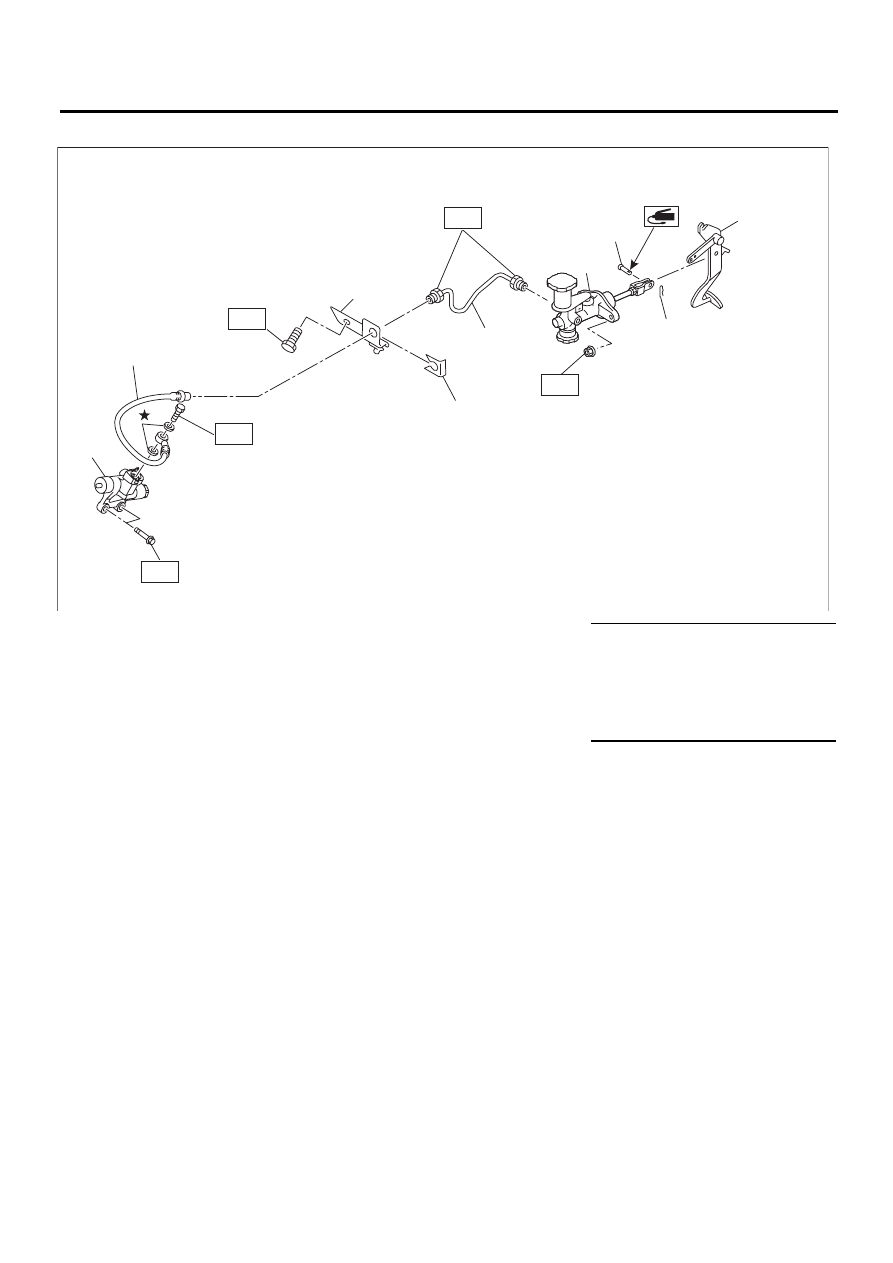

• Модель 6МТ с правосторонним управлением

(1)

Рабочий цилиндр

(7)

Штифт с головкой и отверстием под шплинт Момент затяжки: Нм (кгс-м,

фунт-сила-фут)

(2)

Шайба

(8)

Пружинный шплинт

T1: 15 (1,5, 11,1)

(3)

Шланг сцепления

(9)

Педаль

T2: 18 (1,8, 13,3)

(4)

Хомут

(10)

Зажим

T3: 25 (2,5, 18,4)

(5)

Трубка сцепления

(11)

Кронштейн

Т4: 41 (4,2, 30,2)

(6)

Узел главного цилиндра









T4

(8)

(6)

(5)

(10)

(11)

(4)

(9)

(7)

T2

T1

T1

T3

(3)

(2)

(1)

T2

CL-00439

CL-11

Общие сведения

СИСТЕМА СЦЕПЛЕНИЯ

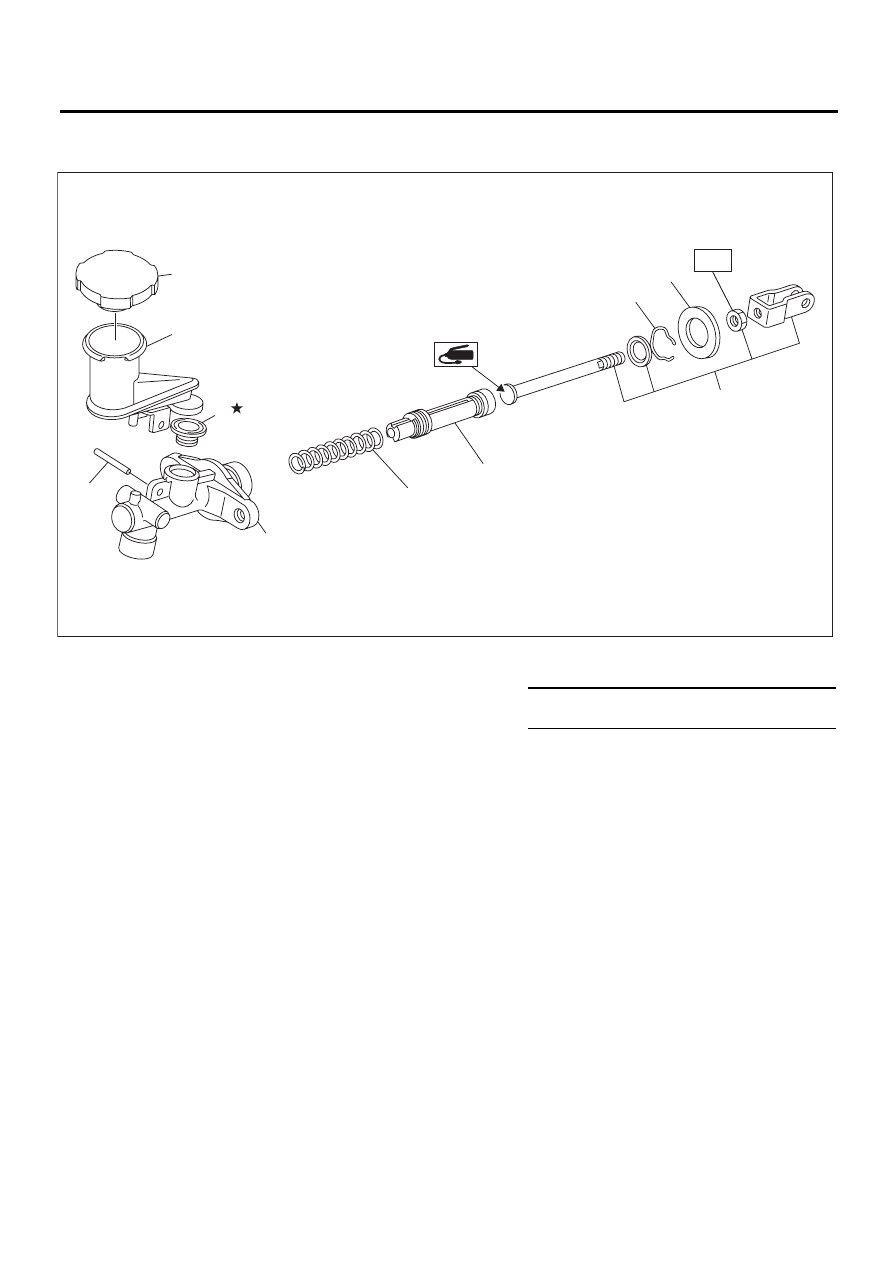

3. ГЛАВНЫЙ ЦИЛИНДР

• Модель 5MT KS и K4 с левосторонним управлением

(1)

Крышка расширительного бачка

(6)

Возвратная пружина

(10)

Опора

(2)

Расширительный бачок

(7)

Поршень

(3)

Сальник

(8)

Узел нажимного штока

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(4)

Прямой штифт

(9)

Стопорное кольцо поршня

T: 10 (1,0, 7,4)

(5)

Главный цилиндр





CL-00510

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

T
