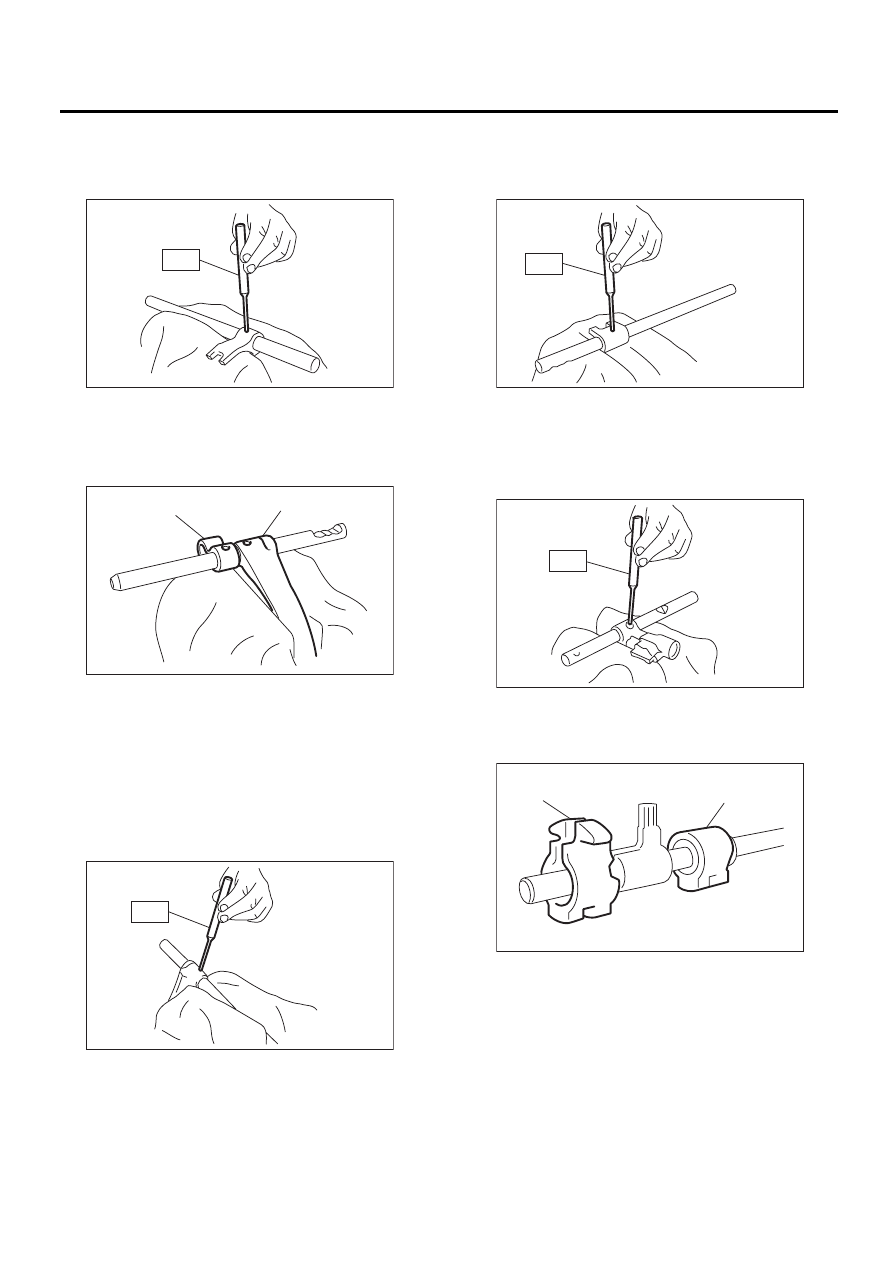

6MT-112

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2) Используя специальный инструмент, сними-
те рычаг переключения 3-ей-4-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

3) При помощи специального инструмента, сни-
мите рычаг переключения 1-ой-2-ой передач и
вилку переключения 1-ой-2-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

3. ВИЛКА ПЕРЕКЛЮЧЕНИЯ
5-ОЙ-6-ОЙ ПЕРЕДАЧ

1) Используя специальный инструмент, сними-
те вилку переключения 5-ой-6-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

2) Используя специальный инструмент, сними-
те рычаг переключения 5-ой-6-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

4. ВАЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ

Снимите рычаг селектора при помощи специ-
ального инструмента.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

5. УДАРНЫЙ ШТОК

1) Снимите блокиратор заднего хода и блоки-
ратор с ударного штока.

(A) Рычаг переключения 1-ой-2-ой передачи

(B) Вилка переключения 1-ой-2-ой передачи

MT-00683

ST

MT-00684

(A)

(B)

MT-00685

ST

(A) Блокиратор заднего хода

(B) Блокиратор

MT-00686

ST

MT-01095

ST

MT-00688

(A)

(B)

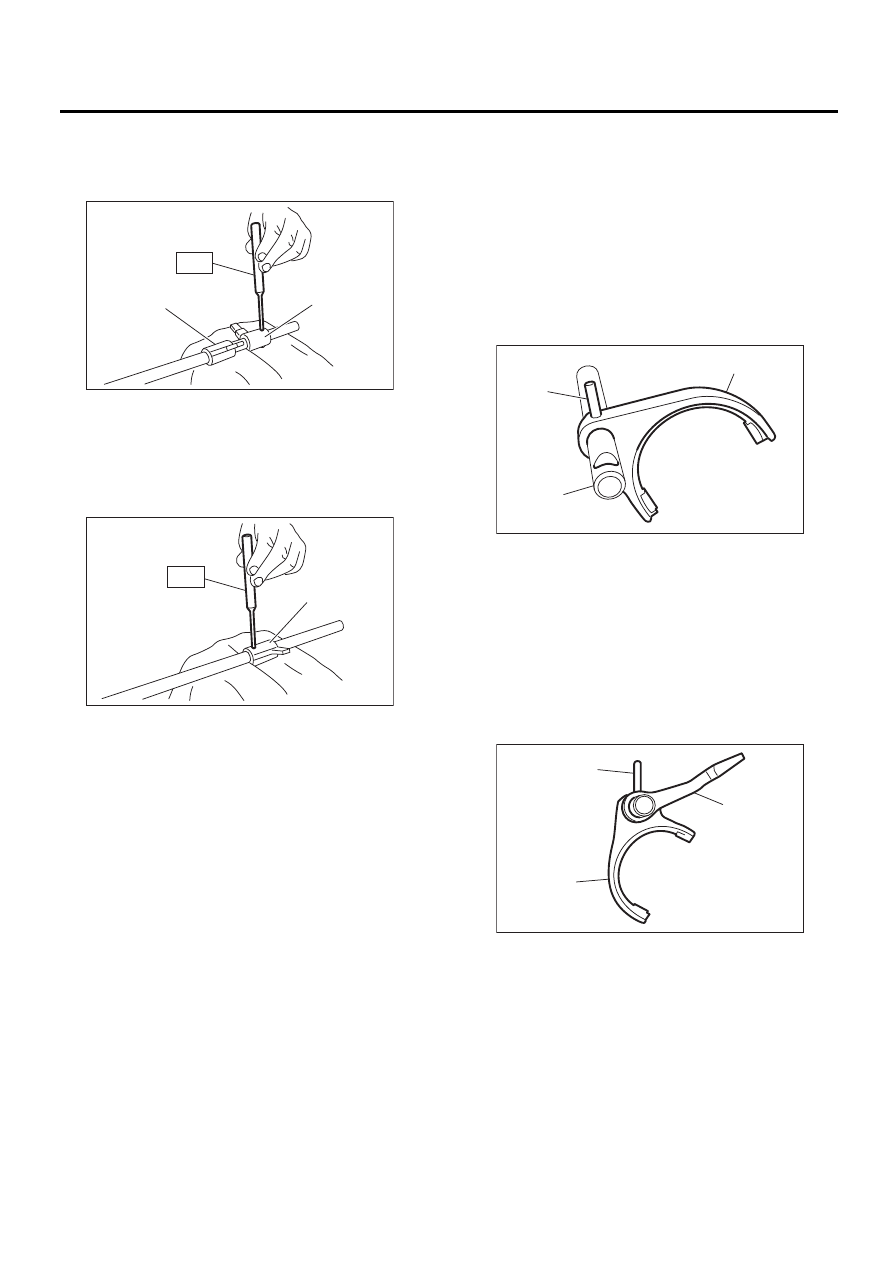

6MT-113

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2) Снимите рычаг блокировки заднего хода при
помощи специального инструмента.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

3) Снимите блокировочный рычаг при помощи
специального инструмента.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

D: СБОРКА

1. ВИЛКА ПЕРЕКЛЮЧЕНИЯ ЗАДНЕГО
ХОДА

1) Используя специальный инструмент, устано-
вите вилку переключения заднего хода.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что вилка и шток переключения
заднего хода установлены в правильном на-
правлении.

2) Используя специальный инструмент, устано-
вите рычаг переключения заднего хода.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что рычаг и шток переключения
заднего хода установлены в правильном на-
правлении.

(A) Рычаг блокировки заднего хода
(B) Блокировочный рычаг

(A) Блокировочный рычаг

MT-00689

(A)

(B)

ST

MT-00690

(A)

ST

(A) Вилка заднего хода
(B) Шток заднего хода

(C) Пружинный штифт

(A) Рычаг заднего хода
(B) Шток заднего хода

(C) Пружинный штифт

MT-00691

(C)

(B)

(A)

MT-00692

(C)

(B)

(A)

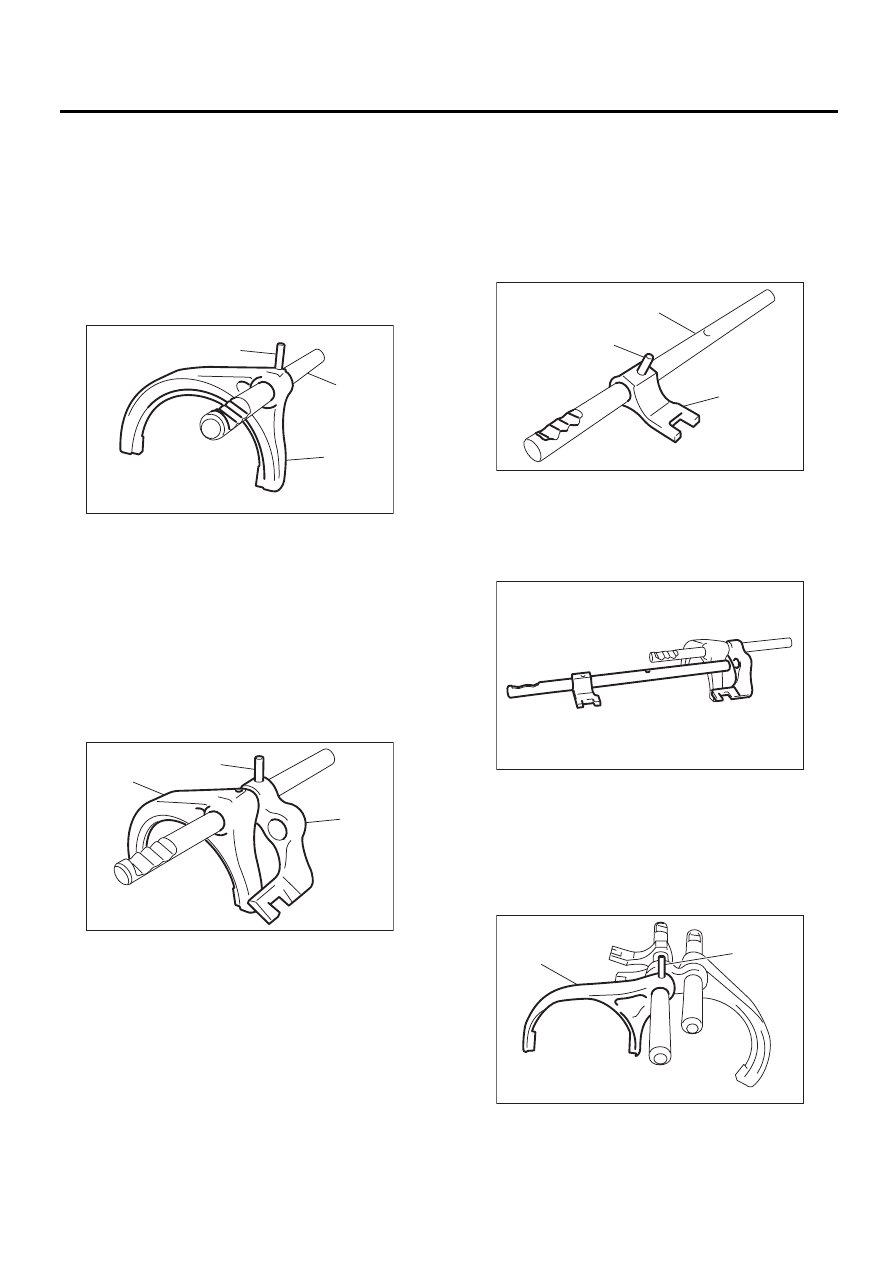

6MT-114

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

2. ВИЛКА ПЕРЕКЛЮЧЕНИЯ
1-ОЙ-2-ОЙ, 3-ЕЙ-4-ОЙ ПЕРЕДАЧ

1) Используя специальный инструмент, устано-
вите вилку переключения 1-ой-2-ой передачи.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что вилка и шток переключения 1-ой-
2-ой передачи установлены в правильном на-
правлении.

2) Используя специальный инструмент, устано-
вите рычаг переключения 1-ой-2-ой передачи.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что рычаг и вилка переключения
1-ой-2-ой передачи установлены в правильном
направлении.

3) Используя специальный инструмент, устано-
вите рычаг переключения 3-ей-4-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что рычаг и шток переключения 3-
ей-4-ой передачи установлены в правильном
направлении.

4) Установите шток вилки 3-ей-4-ой передачи
на рычаг переключения 1-ой-2-ой передачи.

5) Используя специальный инструмент, устано-
вите вилку переключения 3-ей-4-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что вилка переключения 3-ей-4-ой пе-
редачи установлена в правильном направлении.

(A) Вилка переключения 1-ой-2-ой передачи
(B) Шток переключения 1-ой-2-ой передачи

(C) Пружинный штифт

(A) Вилка переключения 1-ой-2-ой передачи
(B) Рычаг переключения 1-ой-2-ой передачи

(C) Пружинный штифт

MT-00693

(C)

(B)

(A)

MT-00694

(C)

(B)

(A)

(A) Шток переключения 3-ей-4-ой передачи
(B) Рычаг переключения 3-ей-4-ой передачи

(C) Пружинный штифт

(A) Вилка переключения 3-ей-4-ой передачи
(B) Пружинный штифт

MT-00695

(C)

(B)

(A)

MT-00696

MT-00697

(B)

(A)

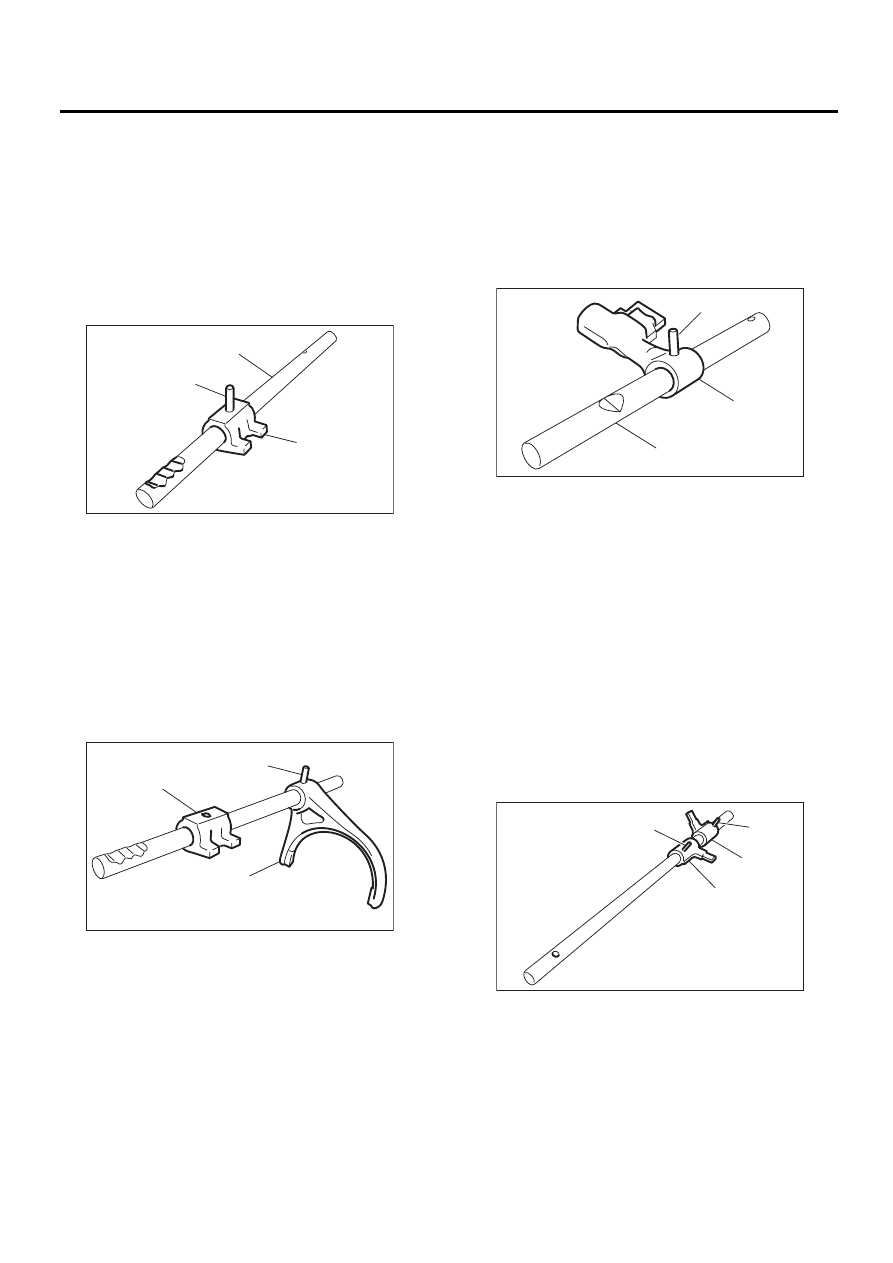

6MT-115

Вилка переключения передач и шток

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

3. ВИЛКА ПЕРЕКЛЮЧЕНИЯ
5-ОЙ-6-ОЙ ПЕРЕДАЧ

1) Используя специальный инструмент, устано-
вите рычаг переключения 5-ой-6-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что рычаг и шток переключения
5-ой-6-ой передачи установлены в правильном
направлении.

2) Используя специальный инструмент, устано-
вите вилку переключения 5-ой-6-ой передач.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Проверьте установку рычага и вилки переклю-
чения 5-ой-6-ой передач.

4. ВАЛ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ

Используя специальный инструмент, установи-
те рычаг селектора.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
Убедитесь, что рычаг и шток селектора уста-
новлены в правильном направлении.

5. УДАРНЫЙ ШТОК

1) Используя специальный инструмент, устано-
вите рычаг блокировки заднего хода и блоки-
ровочный рычаг.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

398791700

СЪЕМНИК

ПРИМЕЧАНИЕ:
• Убедитесь, что рычаг и шток блокировки
заднего хода установлены в правильном на-
правлении.
• Убедитесь, что рычаг и шток блокировки ус-
тановлены в правильном направлении.

(A) Рычаг переключения 5-ой-6-ой передач

(B) Шток переключения 5-ой-6-ой передачи

(C) Пружинный штифт

(A) Вилка переключения 5-ой-6-ой передач

(B) Рычаг переключения 5-ой-6-ой передач

(C) Пружинный штифт

MT-00698

(C)

(B)

(A)

MT-00699

(C)

(B)

(A)

(A) Шток селектора

(B) Рычаг селектора

(C) Пружинный штифт

(A) Рычаг блокировки заднего хода

(B) Блокировочный рычаг

(C) Пружинный штифт

MT-01096

(B)

(A)

(C)

MT-00701

(C)

(C)

(B)

(A)
