Subaru Legacy (2008 год). Руководство - часть 755

6MT-104

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

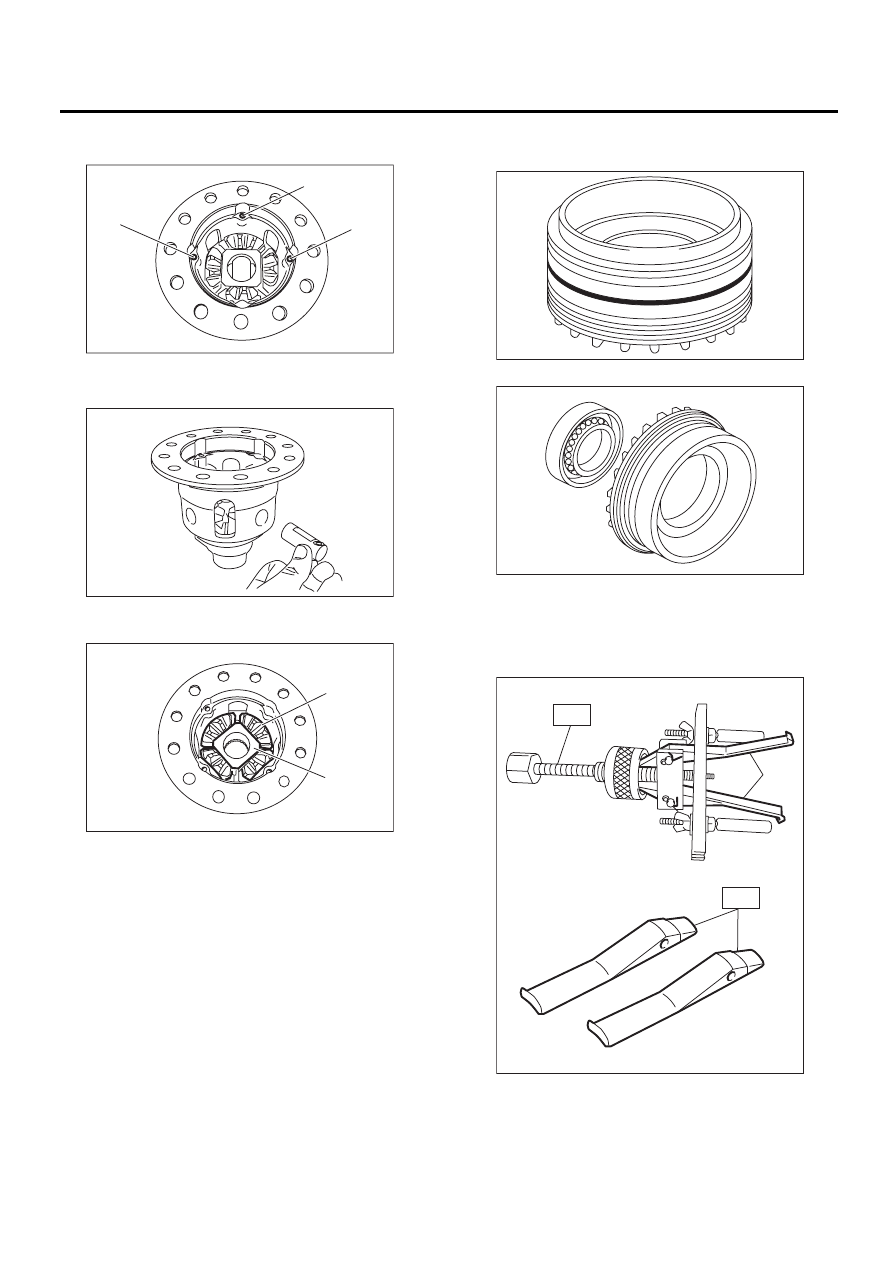

6) При помощи магнитного инструмента или
т.п., снимите 3 прямых штифта

7) Снимите 3 вала шестерни.

8) Снимите конический сателлит дифференци-
ала и шарнир вала сателлитов.

9) Снимите коническую шестерню дифферен-
циала и шайбу.

2. БОКОВОЙ ДЕРЖАТЕЛЬ

1) Снимите уплотнительное кольцо.

2) Снимите сальник.

3) Снимите зажим специального инструмента
ST1 и установите зажим ST2.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ST1 398527700

УЗЕЛ СЪЕМНИКА

ST2  18760AA000 ЗАЖИМ

(A) Прямой штифт

(A) Конический сателлит дифференциала
(B) Шарнир вала-шестерни

MT-01534

(A)

(A)

(A)

MT-01535

MT-01536

(A)

(B)

(A) ЗАЖИМ

MT-00666

AT-00220

MT-00668

(A)

ST2

ST1

6MT-105

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

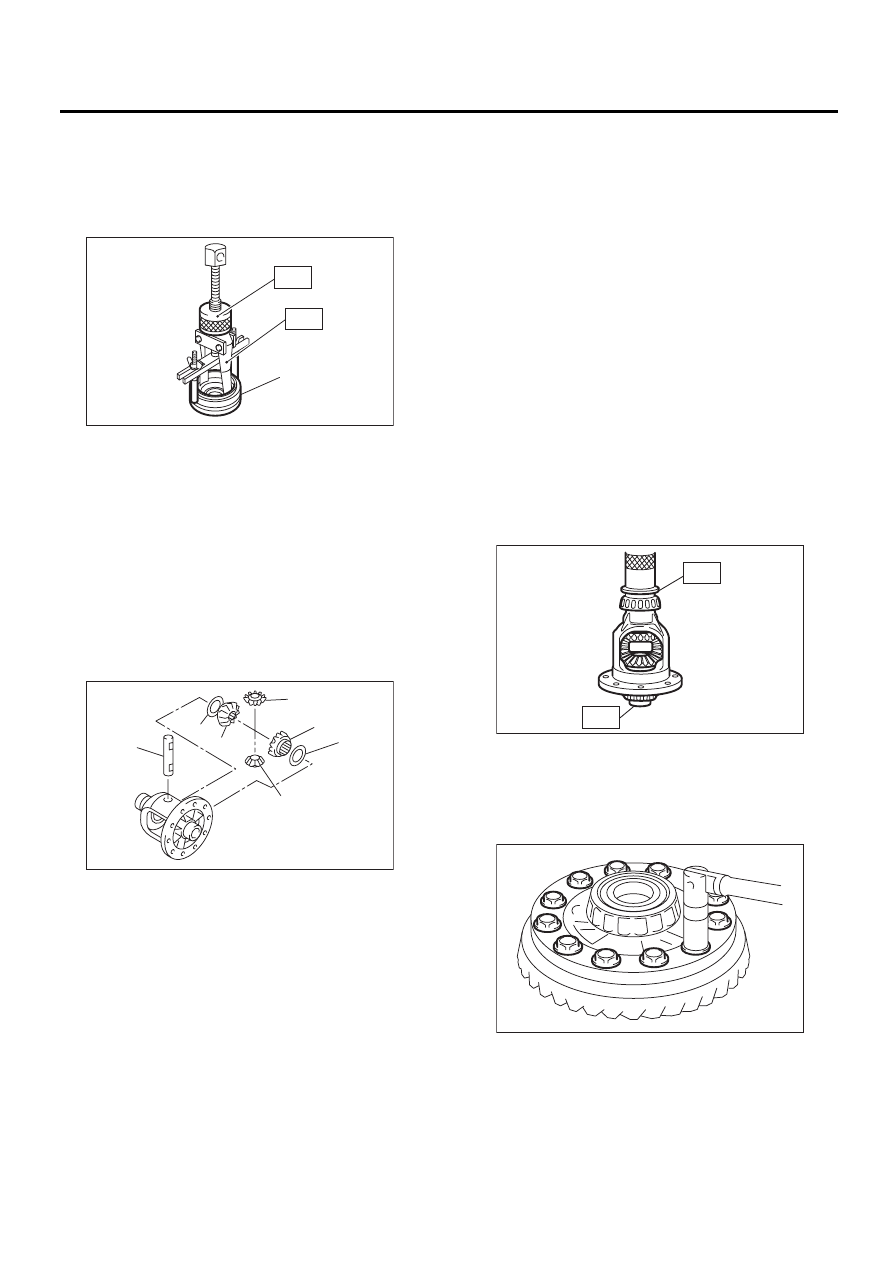

4) Снимите внешнюю обойму подшипника с бо-
кового держателя при помощи специального
инструмента.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ST1 398527700

УЗЕЛ СЪЕМНИКА

ST2 18760AA000 ЗАЖИМ

D: СБОРКА

1. КОРПУС ДИФФЕРЕНЦИАЛА

Модель с двумя сателлитами

1) Установите шайбу на коническую шестерню.

ПРИМЕЧАНИЕ:
Расположите скошенную сторону шайбы в на-
правлении шестерни.
2) Установите коническую шестерню и шайбу
конического сателлита на корпус дифферен-
циала, и вставьте вал сателлитов.

3) Проверьте зазор конического сателлита.
<См. 6MT-108, ЗАЗОР КОНИЧЕСКОГО САТЕЛ-
ЛИТА, ПРОВЕРКА, Узел переднего дифферен-
циала.>

4) Совместите вал сателлита и корпус диффе-
ренциала по их отверстиям и вставьте прямые
штифты в отверстия, используя специальный
инструмент.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
899904100

СЪЕМНИК ПРЯМОГО
ШТИФТА

5) Законтрите зону вокруг отверстия, и убеди-
тесь, что прямой штифт не выпадает.
6) При помощи специального инструмента, ус-
тановите левую и правую внутренние обоймы
подшипников на корпус дифференциала.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ ST1

398437700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ST2

398497701

ОПОРА

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
20 кН (2,0 тонн, 2,2 тонн США, 2,0 брит. тонн).

ПРИМЕЧАНИЕ:
Всегда заменяйте внутренние и внешние обой-
мы в сборе.

7) Установите гипоидную ведомую шестерню
на корпус дифференциала.
ST  18270KA020

ГОЛОВКА (E20)

Момент затяжки:

69 Нм (7,0 кгс-м, 50,9 фунт-сила-фут)

(A) Боковой держатель

(A) Вал-шестерня
(B) Конический сателлит

(C) Коническая шестерня
(D) Шайба

MT-00669

(A)

ST2

ST1

MT-00662

(A)

(B)

(B)

(C)

(C)

(D)

(D)

MT-00670

ST1

ST2

MT-00660

6MT-106

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

Модель с четырьмя сателлитами

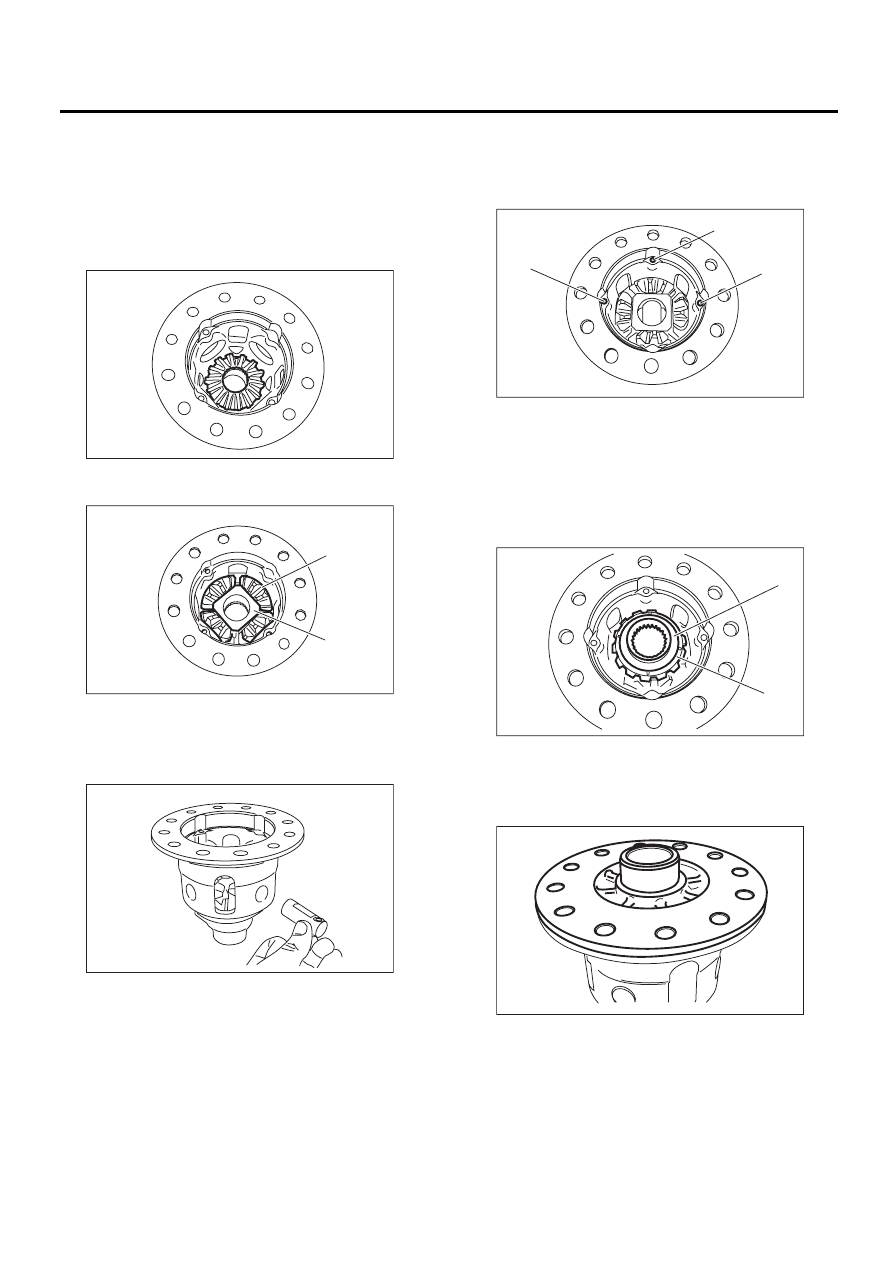

1) Установите коническую шестерню диффе-
ренциала и шайбу на корпус дифференциала,
правый.

ПРИМЕЧАНИЕ:
Расположите скошенную сторону шайбы в на-
правлении шестерни.

2) Установите конический сателлит диффе-
ренциала и шарнир вала сателлитов.

3) Установите 3 вала шестерни.

4) Установите 3 прямых штифта.

ПРИМЕЧАНИЕ:
Убедитесь, что прямые штифты вставлены до
конца.

5) Установите коническую шестерню диффе-
ренциала и шайбу.

ПРИМЕЧАНИЕ:
Расположите скошенную сторону шайбы в на-
правлении шестерни.

6) Установите корпус дифференциала, левый.

(A) Конический сателлит дифференциала

(B) Шарнир вала-шестерни

MT-01537

MT-01536

(A)

(B)

MT-01535

(A) Прямой штифт

(A) Коническая шестерня дифференциала

(B) Шайба

MT-01534

(A)

(A)

(A)

MT-01533

(B)

(A)

MT-01532

6MT-107

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

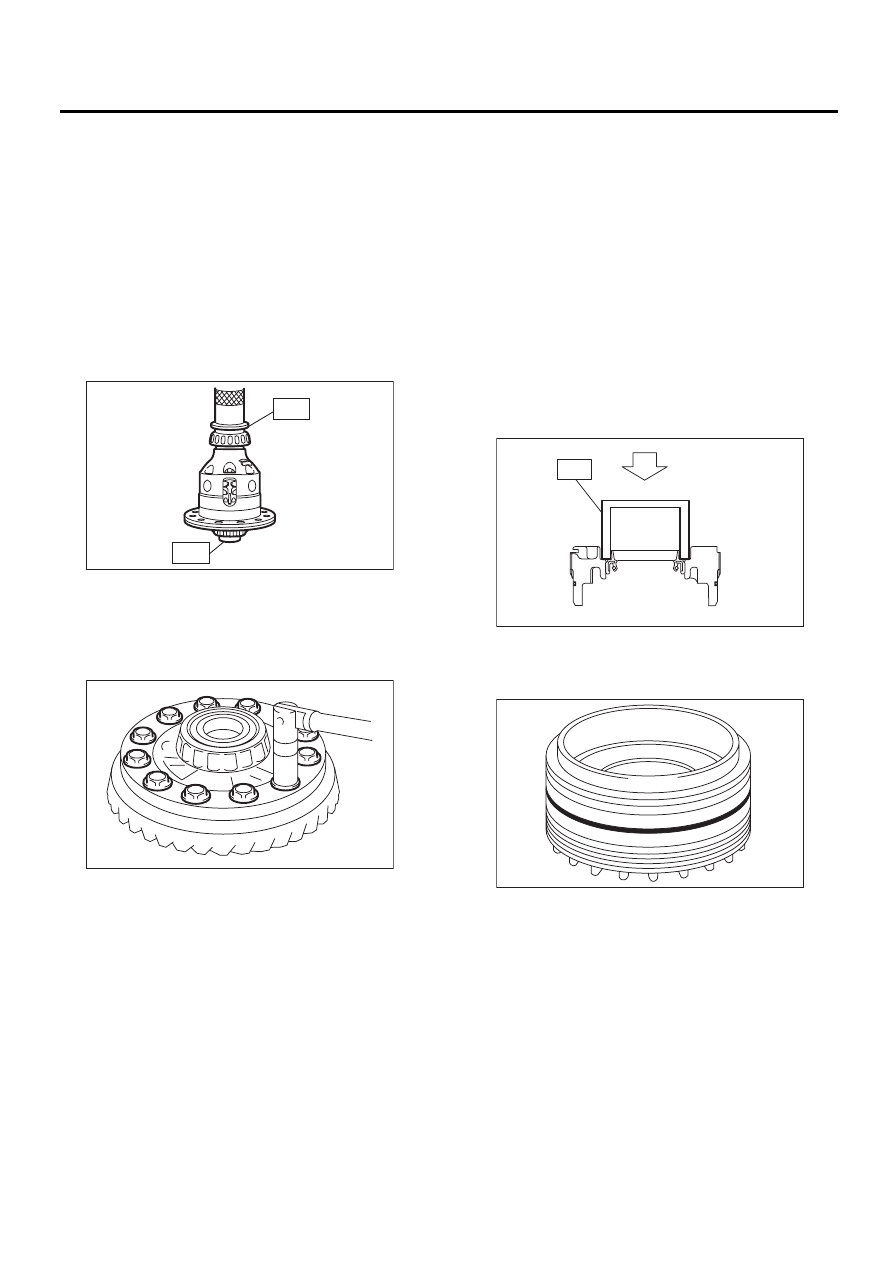

7) При помощи специального инструмента, ус-
тановите подшипники корпуса дифференциа-
ла, правый и левый.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ST1

398437700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ST2

398497701

СИДЕНЬЯ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
20 кН (2,0 тонн, 2,2 тонн США, 2,0 брит. тонн).

ПРИМЕЧАНИЕ:
Всегда заменяйте подшипники и внешние
обоймы в сборе.

8) Установите гипоидную ведомую шестерню
на корпус дифференциала.
ST

18270KA020

ГОЛОВКА (E20)

Момент затяжки:

69 Нм (7,0 кгс-м, 50,9 фунт-сила-фут)

9) Проверьте зазор конического сателлита.
<См. 6MT-108, ЗАЗОР КОНИЧЕСКОГО САТЕЛ-
ЛИТА, ПРОВЕРКА, Узел переднего дифферен-
циала.>

2. БОКОВОЙ ДЕРЖАТЕЛЬ

ПРИМЕЧАНИЕ:
Установите сальник и уплотнительное кольцо
бокового держателя после регулировки зазора
и контакта между зубьями.
1) Установите наружную обойму подшипника
на боковой держатель.
2) При помощи специального инструмента уста-
новите сальник.
ST

18675AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ БОКОВОГО
САЛЬНИКА ДИФФЕРЕНЦИ-
АЛА

ПРИМЕЧАНИЕ:
• Используйте новый сальник.
• Нанесите масло на кромки сальника.

3) Установите уплотнительное кольцо.

ПРИМЕЧАНИЕ:
Используйте новые уплотнительные кольца.
