6MT-56

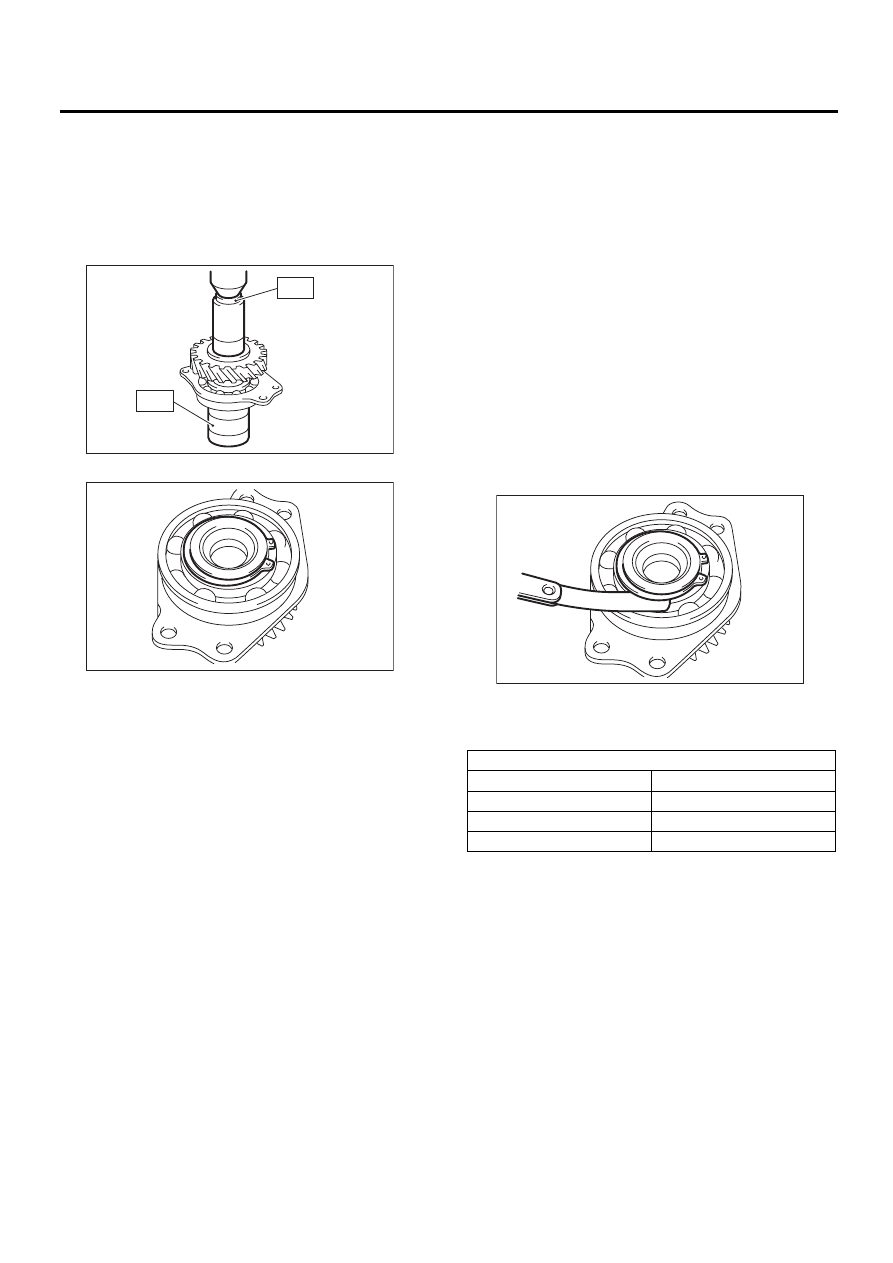

Ведущая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

D: СБОРКА

1) При помощи специального инструмента, ус-
тановите шарикоподшипник.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ST1

499247400

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ST2

398497701

СИДЕНЬЯ

2) Установите стопорное кольцо.

3) Проверьте зазор между пружинным стопор-
ным кольцом и шарикоподшипником. <См.
6MT-56, ПРОВЕРКА, Ведущая шестерня разда-
точной коробки.>

E: ПРОВЕРКА

1) Подшипник
Замените подшипники в следующих случаях.
• Повреждение или ржавление подшипника
• Износ или повреждение
• Подшипник вращается не плавно, или изда-
ет нетипичный шум.
2) Ведущая шестерня
Замените ведущую шестерню в следующих
случаях.
• Поверхность зубьев ведущей шестерни и ва-
ла чрезмерно повреждена или сломана.
3) Измерьте зазор между пружинным стопор-
ным кольцом и внутренней обоймой шарико-
подшипника, используя толщиномер.

Нормативная величина зазора  между пру-
жинным стопорным кольцом и внутренней
обоймой:

0 — 0,15 мм (0 — 0,0059 дюйма)

4) Если результат измерения не соответствует
техническим характеристикам, выберите под-
ходящее пружинное стопорное кольцо.

После замены пружинного стопорного кольца,
проверьте зазор повторно.

MT-00508

ST2

ST1

MT-00506

Упорная шайба

Номер детали

Толщина, мм (дюймов)

805045050

1,76 (0,069)

805045060

1,88 (0,074)

805045070

2,00 (0,079)

MT-00509

6MT-57

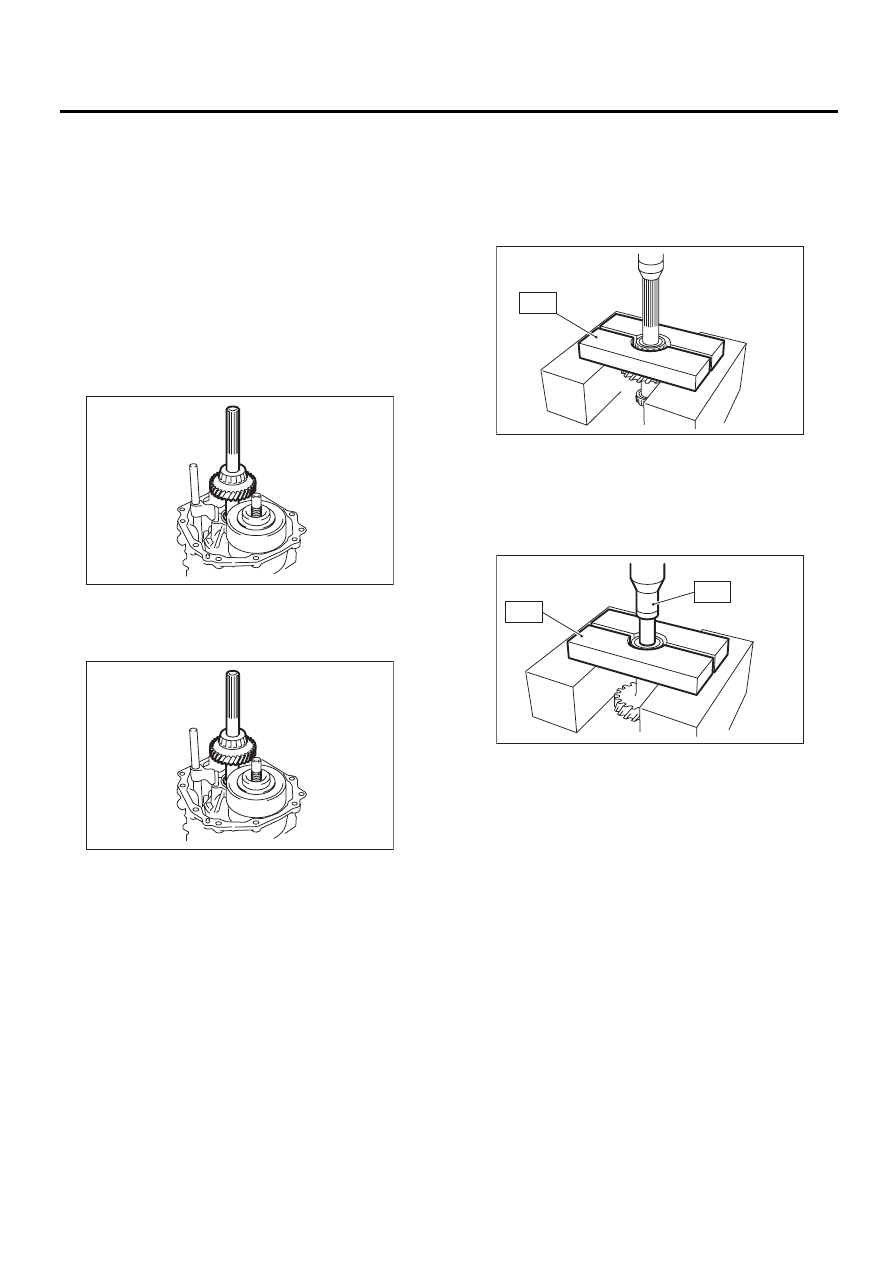

Ведомая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

14.Ведомая шестерня

раздаточной коробки

A: СНЯТИЕ

1) Снимите узел механической трансмиссии с
автомобиля. <См. 6MT-33, СНЯТИЕ, Узел меха-
нической трансмиссии.>
2) Подготовьте трансмиссию к капитальному
ремонту. <См. 6MT-39, Подготовка к капиталь-
ному ремонту.>
3) Снимите корпус удлинителя. <См. 6MT-45,
СНЯТИЕ, Корпус удлинителя.>
4) Снимите ведомую шестерню раздаточной
коробки.

B: УСТАНОВКА

1) Установите ведомую шестерню раздаточ-
ной коробки.

2) При замене подшипника или ведомой шес-
терни раздаточной коробки, выберите подхо-
дящую упорную шайбу для ведомой шестерни
раздаточной коробки. <См. 6MT-47, РЕГУЛИ-
РОВКА, Корпус удлинителя.>
3) Установите корпус удлинителя. <См. 6MT-45,
УСТАНОВКА, Корпус удлинителя.>
4) Установите узел механической трансмиссии
на автомобиль. <См. 6MT-35, УСТАНОВКА,
Узел механической трансмиссии.>

C: РАЗБОРКА

1) Используя специальный инструмент, сними-
те роликовый подшипник (сторона корпуса уд-
линителя).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
498515700

СЪЕМНИК

2) Используя специальный инструмент, сними-
те роликовый подшипник (сторона корпуса
трансмиссии).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
ST1

899858600

СЪЕМНИК

ST2

899864100

СЪЕМНИК

MT-00510

MT-00510

MT-00511

ST

MT-00512

ST2

ST1

6MT-58

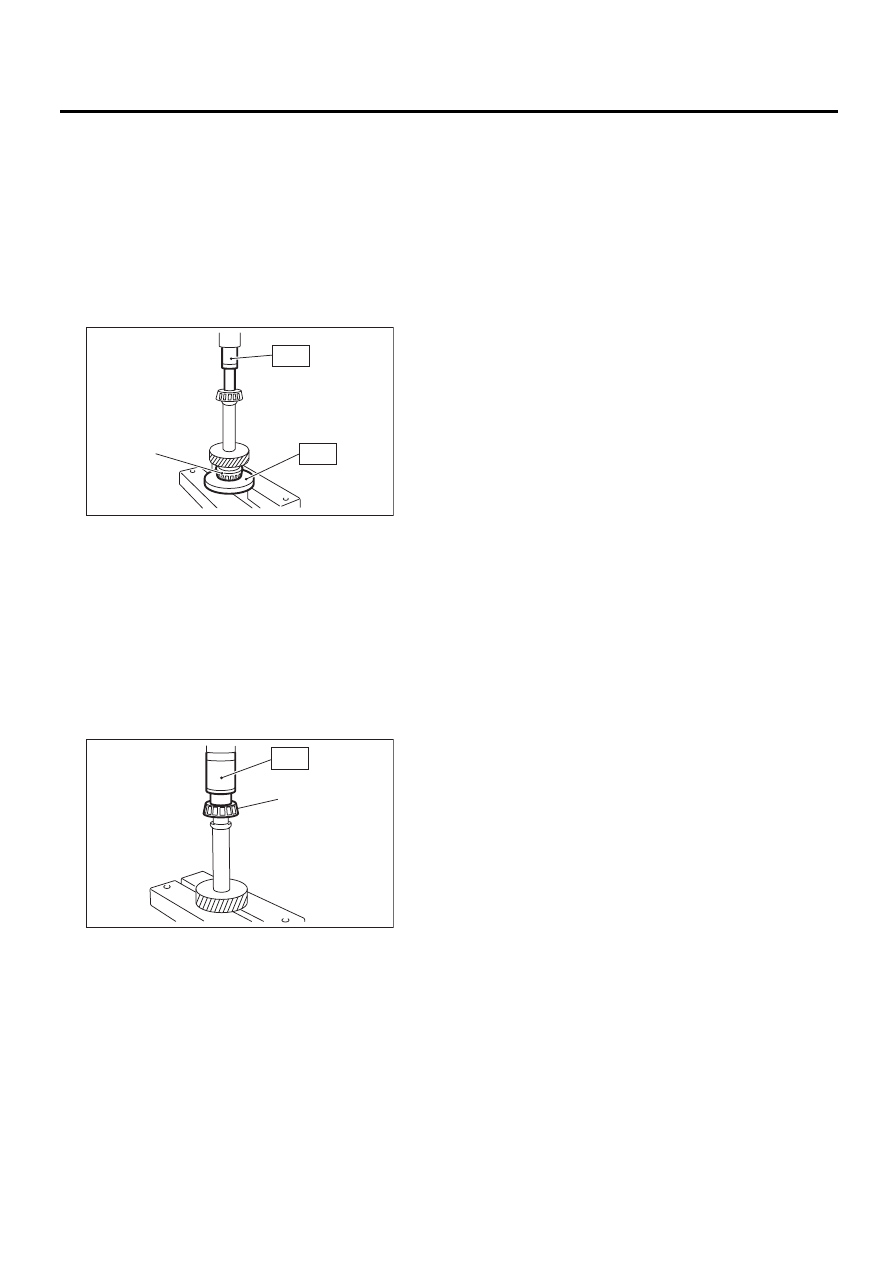

Ведомая шестерня раздаточной коробки

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

D: СБОРКА

1) Используя специальный инструмент, устано-
вите роликовый подшипник (сторона корпуса
удлинителя).
ST1

398177700

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ST2

899864100

СЪЕМНИК

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тонна).

2) Используя специальный инструмент, устано-
вите роликовый подшипник (сторона корпуса
трансмиссии).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499757002

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

ОСТОРОЖНО:
Не прикладывайте усилие, превышающее
10 кН (1 тонна, 1,1 тонна США, 1,0 брит. тонна).

E: ПРОВЕРКА

1) Подшипник
Замените подшипники в следующих случаях.
• Повреждение или ржавление подшипника
• Износ или повреждение
• Подшипник вращается не плавно, или изда-
ет нетипичный шум после нанесения трансмис-
сионного масла.
2) Ведомая шестерня
Замените ведомую шестерню в следующих
случаях.
• Поверхность зубьев ведомой шестерни и ва-
ла чрезмерно повреждена или сломана.

(A) Роликовый подшипник

(A) Роликовый подшипник

MT-00513

(A)

ST1

ST2

MT-00514

(A)

ST

6MT-59

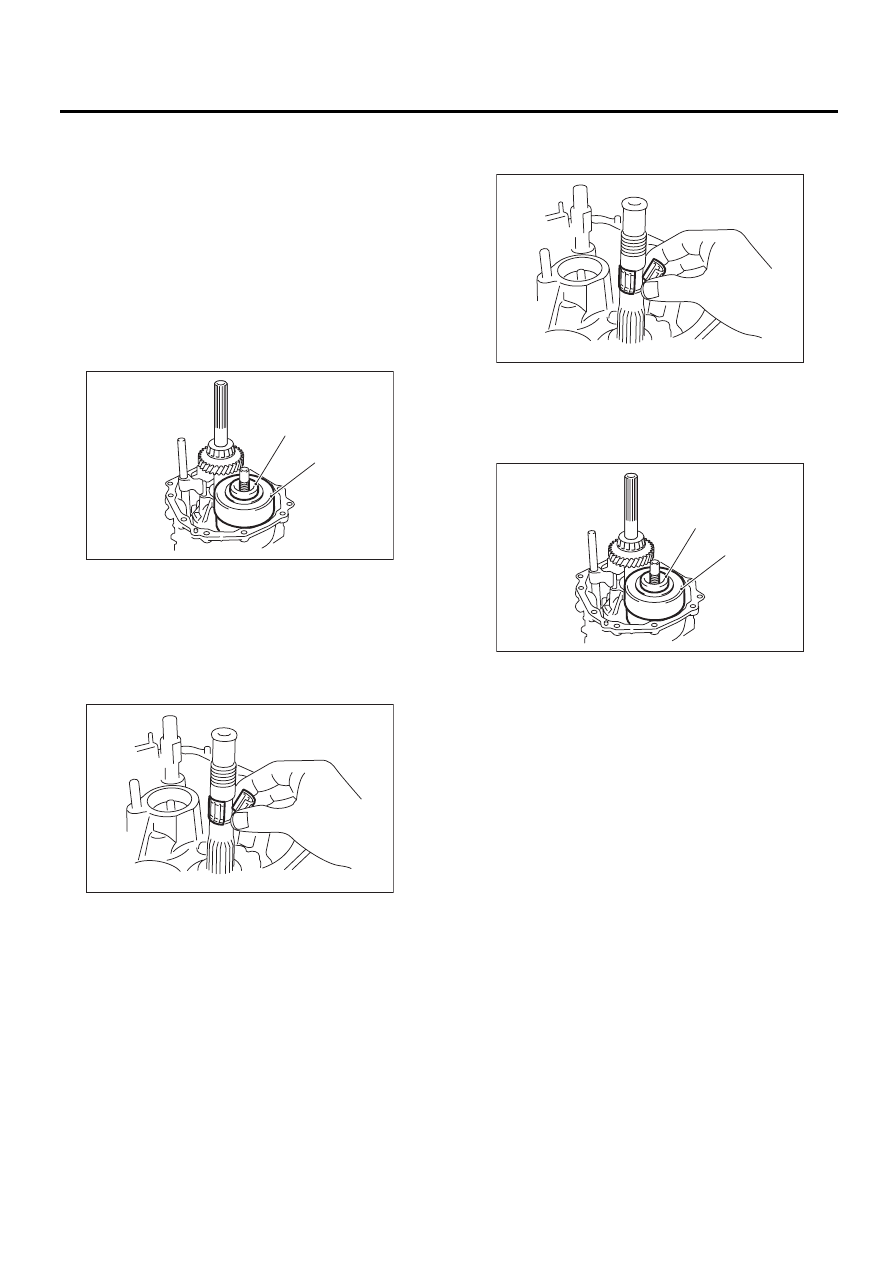

Межосевой дифференциал

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

15.Межосевой дифференциал

A: СНЯТИЕ

1) Снимите корпус механической трансмиссии
с автомобиля. <См. 6MT-33, СНЯТИЕ, Узел ме-
ханической трансмиссии.>
2) Подготовьте трансмиссию к капитальному
ремонту. <См. 6MT-39, Подготовка к капиталь-
ному ремонту.>
3) Снимите корпус удлинителя. <См. 6MT-45,
СНЯТИЕ, Корпус удлинителя.>
4) Снимите упорную шайбу и межосевой диф-
ференциал.

5) Снимите ведомую шестерню раздаточной
коробки. <См. 6MT-57, СНЯТИЕ, Ведомая шес-
терня раздаточной коробки.>
6) Снимите игольчатый подшипник.

B: УСТАНОВКА

1) Установите игольчатый подшипник.

2) Установите ведомую шестерню раздаточ-
ной коробки. <См. 6MT-57, УСТАНОВКА, Ведо-
мая шестерня раздаточной коробки.>
3) Установите упорную шайбу и межосевой
дифференциал.

4) При замене межосевого дифференциала,
выберите и установите подходящую ведущую
шестерню раздаточной коробки и упорную
шайбу. <См. 6MT-47, РЕГУЛИРОВКА, Корпус
удлинителя.>
5) Установите корпус удлинителя. <См. 6MT-45,
УСТАНОВКА, Корпус удлинителя.>
6) Установите узел корпуса механической
трансмиссии на автомобиль. <См. 6MT-35, УС-
ТАНОВКА, Узел механической трансмиссии.>

C: ПРОВЕРКА

Проверьте межосевой дифференциал на пред-
мет повреждений. Замените в случае повреж-
дения.

(A) Упорная шайба

(B) Межосевой дифференциал

MT-00515

(A)

(B)

MT-00516

(A) Упорная шайба

(B) Межосевой дифференциал

MT-00516

MT-00515

(A)

(B)
