Subaru Legacy (2008 год). Руководство - часть 741

6MT-48

Корпус удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

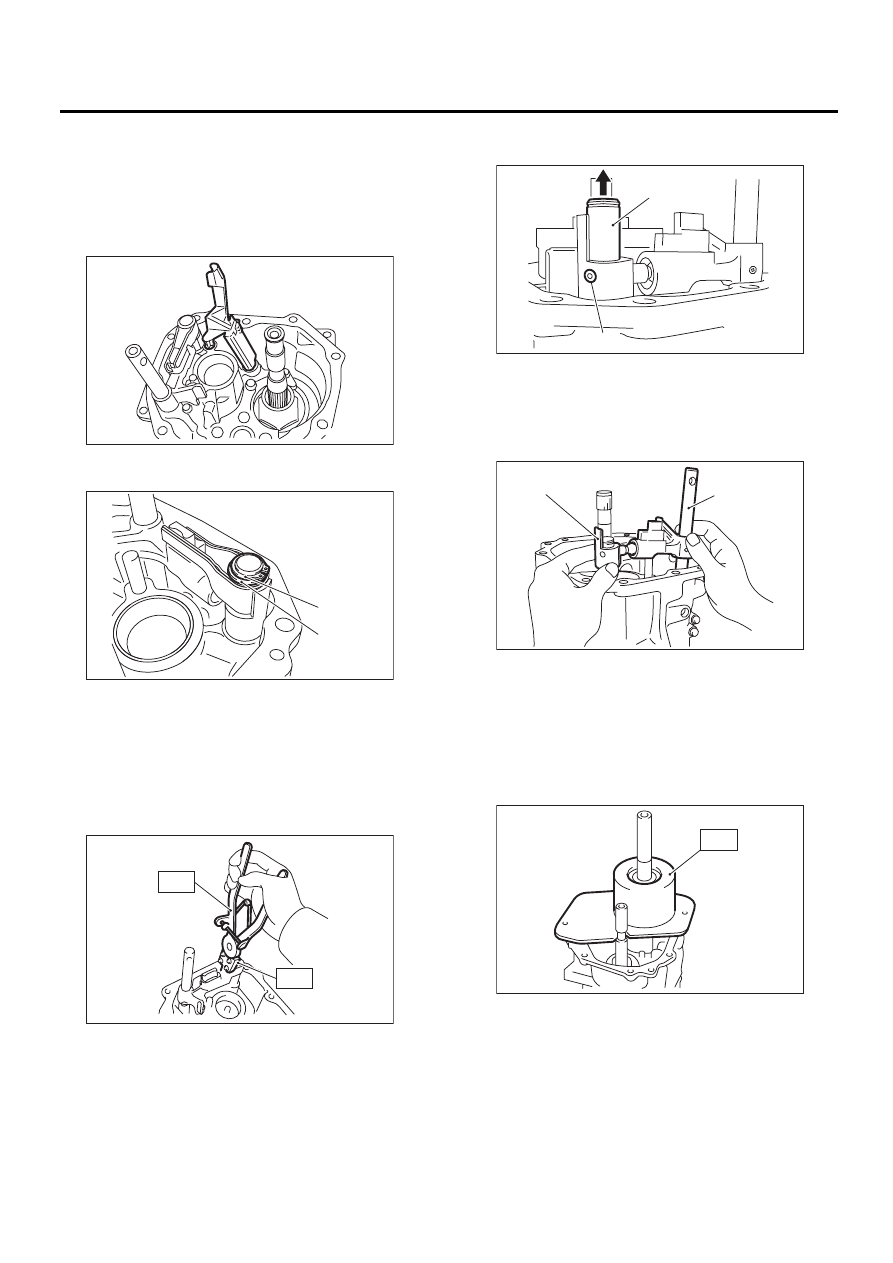

4) Снимите ведомую шестерню раздаточной
коробки. <См. 6MT-57, СНЯТИЕ, Ведомая шес-
терня раздаточной коробки.>
5) Снимите межосевой дифференциал.
<См. 6MT-59, СНЯТИЕ, Межосевой дифферен-
циал.>
6) Снимите масляные направляющие G и H.

7) Снимите пружинное стопорное кольцо и
плоскую шайбу с зоны рычага селектора.

8) При помощи специального инструмента, сни-
мите пружину установки нейтрального положе-
ния и опору.
ST1  18756AA000 ЗАЖИМ
ST2  399893600

ЩИПЦЫ

9) Поднимите ударный шток и снимите пружин-
ный штифт.

10) Снимите рычаг селектора № 2 и рычаг пе-
реключения передач.

11) Установите конус подшипника на ведомую
шестерню раздаточной коробки.
12) Установите специальный инструмент.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18831AA000

ЩУП

13) Проверните ведомую шестерню раздаточ-
ной коробки 10 или более раз, чтобы правиль-
но посадить подшипник.

(A) Пружинное стопорное кольцо

(B) Плоская шайба

MT-01617

MT-01616

(B)

(A)

MT-01092

ST2

ST1

(A) Ударный шток

(B) Пружинный штифт

(A) Рычаг селектора № 2

(B) Рычаг переключения передач

MT-01307

(A)

(B)

(B)

(A)

MT-01618

MT-00489

ST

6MT-49

Корпус удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

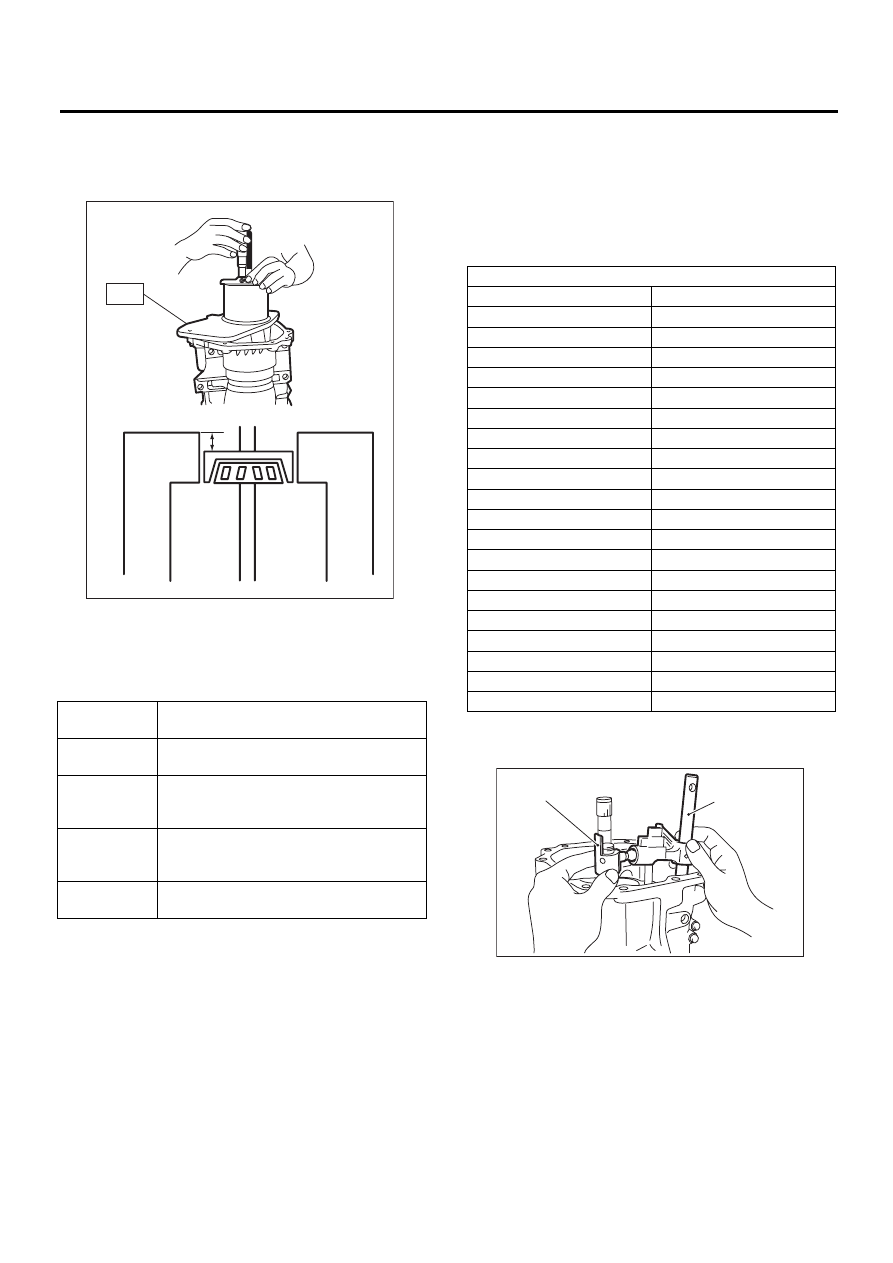

14) Измерьте глубину “Y” между концом специ-
ального инструмента и конусом подшипника.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18831AA000

ЩУП

15) При помощи следующей формулы, рассчи-
тайте значение “t” упорной шайбы подшипника
ведомой шестерни раздаточной коробки.
t = Z – (100 – Y) – {0,04 — 0,11 мм (0,0016 —
0,0043 дюйма)}

16) Обратитесь к расчетному значению “t” для
выбора наиболее близкой упорной шайбы из
следующей таблицы.

Нормативная величина зазора между упорной
шайбой и коническим роликовым подшипни-
ком

0,04 — 0,11 мм (0,0016 — 0,0043 дюйма)

17) Установите рычаг селектора № 2 и рычаг
переключения передач.

18) Установите новый пружинный штифт.

t

мм (дюймов)

Толщина упорной шайбы подшипника ве-
домой шестерни раздаточной коробки

Y

мм (дюймов)

Глубина между концом специального
инструмента и конусом подшипника

Z

мм (дюймов)

Глубина между торцом корпуса удлини-
теля и контактной зоной конуса подшип-
ника.

0,04 — 0,11 мм

(0,0016 —

0,0043 дюйма)

Нормативная величина зазора между
упорной шайбой и коническим ролико-
вым подшипником

100 мм

(3,94 дюйма)

Высота специального инструмента

MT-00490

Y

ST

Упорная шайба (50

×

 61

×

 t)

Номер детали

Толщина t мм (дюймов)

803050060

0,50 (0,0197)

803050061

0,55 (0,0217)

803050062

0,60 (0,0236)

803050063

0,65 (0,0256)

803050064

0,70 (0,0276)

803050065

0,75 (0,0295)

803050066

0,80 (0,0315)

803050067

0,85 (0,0335)

803050068

0,90 (0,0354)

803050069

0,95 (0,0374)

803050070

1,00 (0,0394)

803050071

1,05 (0,0413)

803050072

1,10 (0,0433)

803050073

1,15 (0,0453)

803050074

1,20 (0,0472)

803050075

1,25 (0,0492)

803050076

1,30 (0,0512)

803050077

1,35 (0,0531)

803050078

1,40 (0,0551)

803050079

1,45 (0,0570)

(A) Рычаг селектора № 2

(B) Рычаг переключения передач

(B)

(A)

MT-01618

6MT-50

Корпус удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

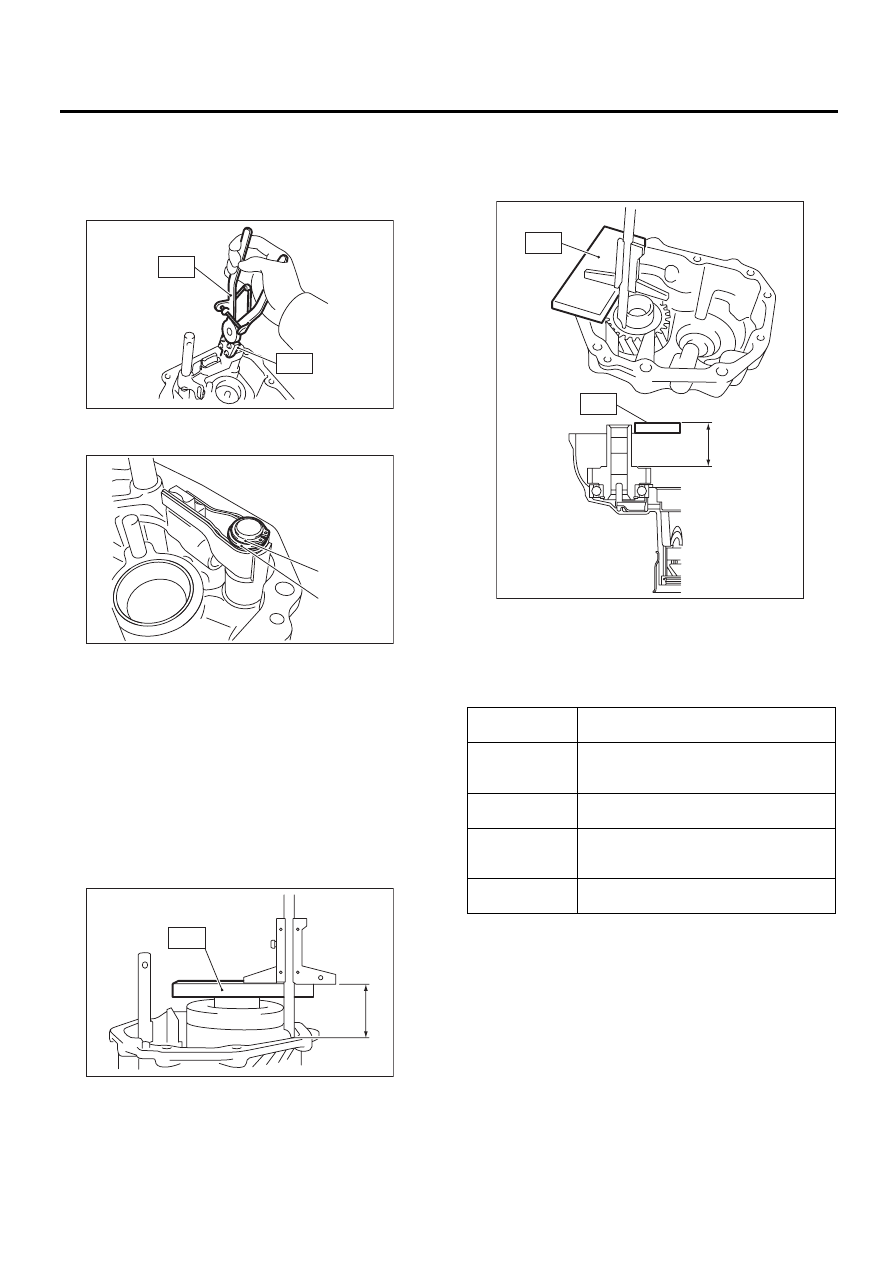

19) При помощи специального инструмента, ус-
тановите пружину установки нейтрального по-
ложения и опору.
ST1 18756AA000

ЗАЖИМ

ST2  399893600

ЩИПЦЫ

20) Установите плоскую шайбу и стопорное
кольцо в зону рычага селектора.

21) Установите межосевой дифференциал.
<См. 6MT-59, УСТАНОВКА, Межосевой диф-
ференциал.>

2. ВЫБОР УПОРНОЙ ШАЙБЫ ВЕДУЩЕЙ
ШЕСТЕРНИ РАЗДАТОЧНОЙ КОРОБКИ

1) Измерьте высоту “Z” между торцевой зоной
корпуса трансмиссии и специальным инстру-
ментом.
ST

398643600

ЩУП

2) Измерьте глубину “Y” между концом специ-
ального инструмента и ведущей шестерней
раздаточной коробки.
ST

398643600

ЩУП

3) При помощи следующей формулы, рассчи-
тайте значение “t” упорной шайбы ведущей
шестерни раздаточной коробки.
t = {Y – 15 мм (0,59 дюйма)} – {Z – 15 мм (0,59 дюй-
ма)} – 0,45 — 0,65 мм (0,018 — 0,026 дюйма)

(A) Пружинное стопорное кольцо

(B) Плоская шайба

MT-01092

ST2

ST1

MT-01616

(B)

(A)

MT-00492

Z

ST

t

мм (дюймов)

Толщина упорной шайбы ведущей шес-
терни раздаточной коробки

Y

мм (дюймов)

Глубина между концом специального
инструмента и ведущей шестерней раз-
даточной коробки.

Z

мм (дюймов)

Высота от торца корпуса трансмиссии
над концом специального инструмента.

0,45 — 0,65 мм

(0,018 — 0,026

дюйма)

Нормативная величина зазора между
упорной шайбой и ведущей шестерней
раздаточной коробки

15 мм

(0,591 дюйма)

Толщина специального инструмента

MT-00493

Y

ST

ST

6MT-51

Корпус удлинителя

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

4) Обратитесь к расчетному значению “t” для
выбора наиболее близкой упорной шайбы из
следующей таблицы.

Нормативная величина зазора между упор-
ной шайбой и ведущей шестерней раздаточ-
ной коробки

0,45 — 0,65 мм (0,018 — 0,026 дюйма)

5) Установите выбранную упорную шайбу.

Упорная шайба (36,3

×

 52

×

 t)

Номер детали

Толщина, мм (дюймов)

803036070

0,80 (0,0315)

803036071

0,95 (0,0374)

803036072

1,10 (0,0433)

803036073

1,25 (0,0492)

803036074

1,40 (0,0551)

803036075

0,65 (0,0256)
