Subaru Legacy (2008 год). Руководство - часть 647

5AT-12

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

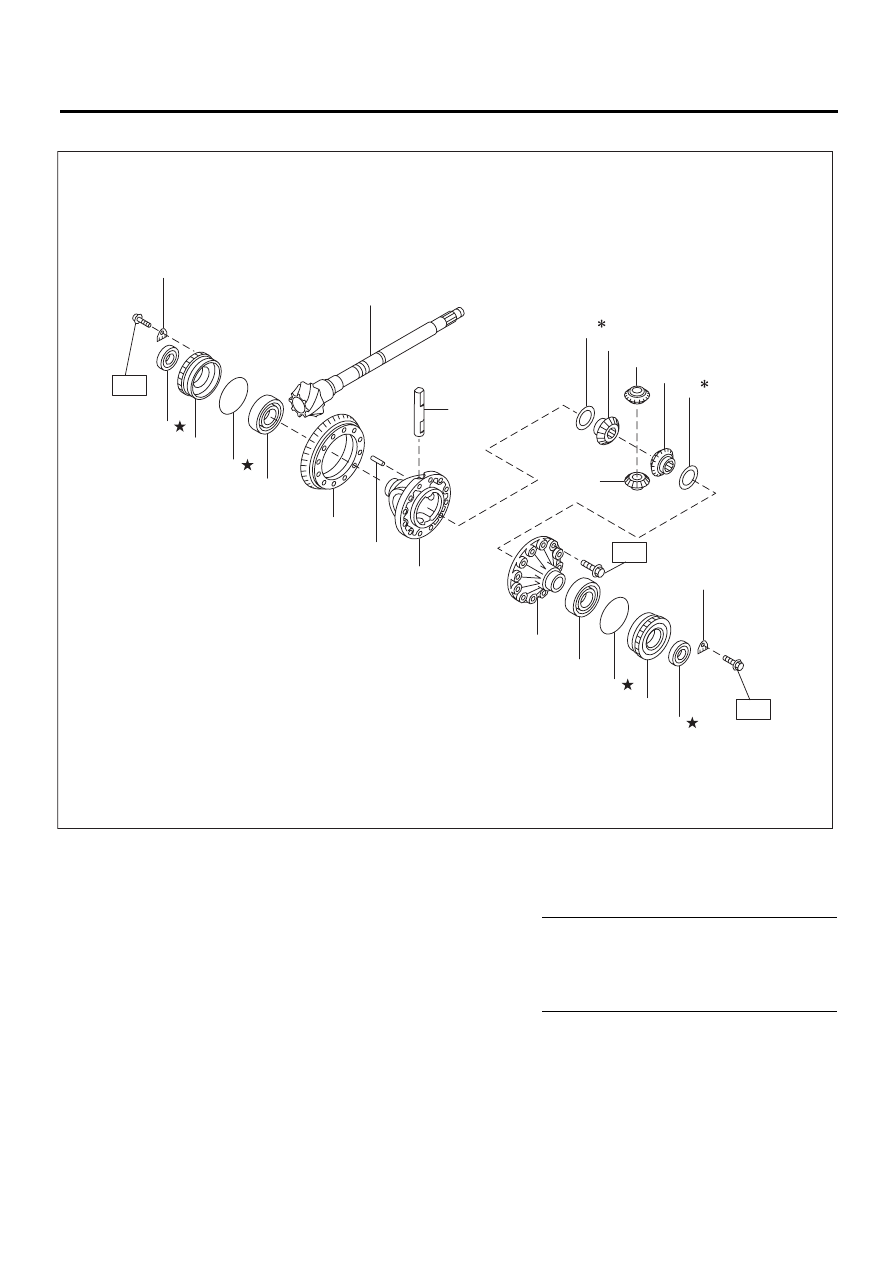

8. РЕДУКТОР ДИФФЕРЕНЦИАЛА

(1) Стопорный диск

(8) Вал-шестерня

(14) Конический сателлит дифференциала

(2) Боковой держатель диффе-

ренциала правый

(9) Прямой штифт

(15) Боковой держатель дифференциала

левый

(3) Уплотнительное кольцо

(10) Корпус дифференциала правый



(4) Сальник

(11) Корпус дифференциала левый

Момент затяжки: Нм (кгс-м, фунт-сила-
фут)

(5) Конический роликовый под-

шипник

(12) Коническая шестерня диффе-

ренциала

T1: 25 (2,5, 18,4)

(6) Гипоидная ведомая шестерня

(13) Шайба

T2: 62 (6,3, 45,6)

(7) Вал ведущей шестерни





AT-03807

(1)

(7)

(8)

(13)

(12)

(12)

(14)

(13)

(1)

(2)

(3)

(5)

(10)

(6)

(9)

(11)

(5)

(3)

(15)

(4)

(4)

(14)

T1

T2

T1

5AT-13

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

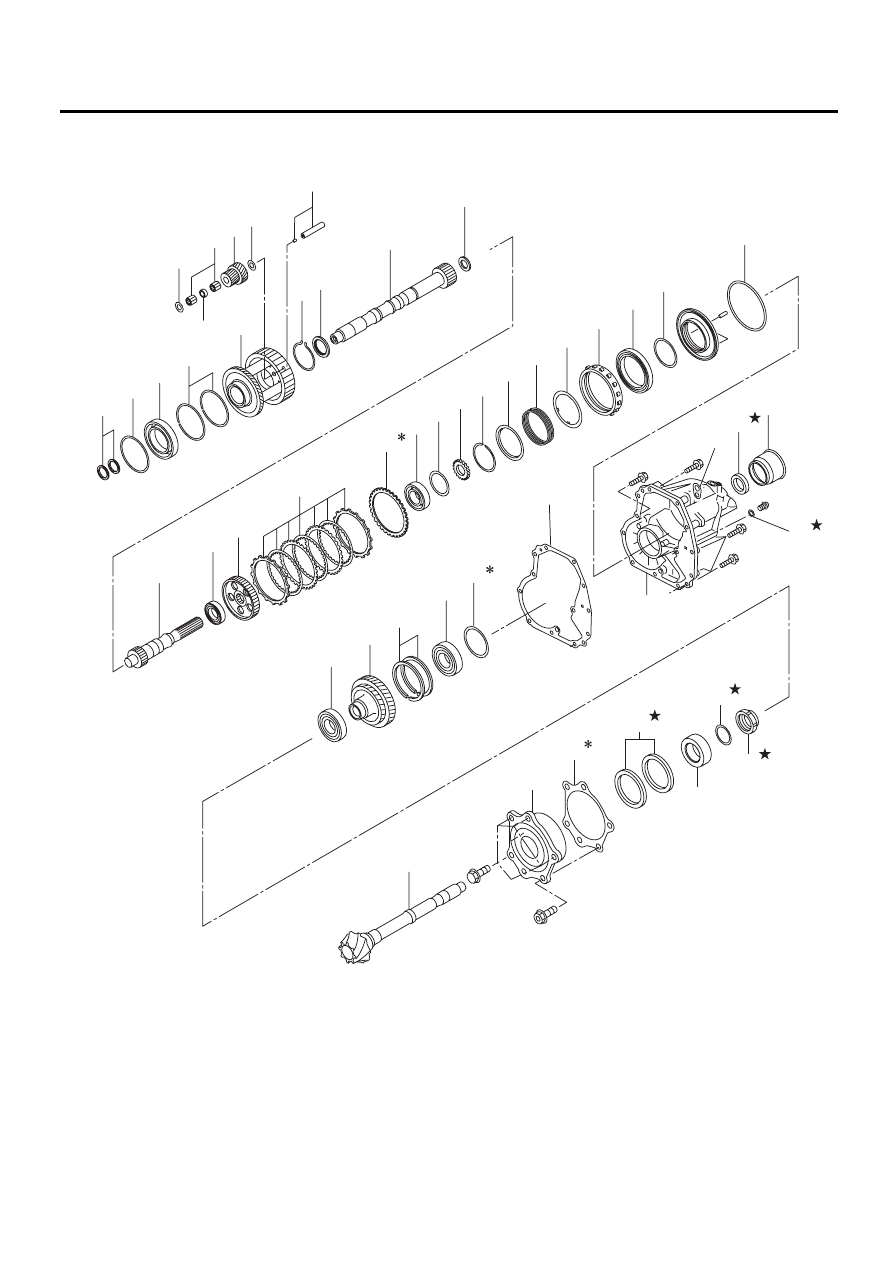

9. РАЗДАТОЧНАЯ КОРОБКА, КОРПУС УДЛИНИТЕЛЯ И РЕДУКТОР

AT-03533

(45)

(47)

(48)

(46)

(43)

(44)

(10)

(12)

(13)

(15)

(14)

(4)

(3)

(6)

(5)

(7)

(8)

(9)

(11)

(2)

(18)

(20)

(34)

(33)

(32)

(35)

(37)

(36)

(38)

(40)

(42)

(41)

(21)

(22)

(23)

(24)

(25)

(26)

(27)

(28)

(29)

(30)

(31)

(19)

(17)

(16)

(1)

(39)

(49)

5AT-14

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1)

Уплотнительное кольцо

(18)

Ступица муфты передачи кру-
тящего момента

(34)

Ведомая шестерня редуктора

(2)

Регулировочная шайба шестер-
ни редуктора

(19)

Диск муфты передачи крутяще-
го момента

(35)

Пружинное стопорное кольцо

(3)

Шарикоподшипник

(20)

Ведомый диск № 3

(36)

Шарикоподшипник

(4)

Пружинное стопорное кольцо

(21)

Шарикоподшипник

(37)

Регулировочная шайба

(5)

Шайба планетарного колеса

(22)

Регулировочная шайба заднего
ведущего вала

(38)

Регулировочная шайба

(6)

Игольчатый подшипник

(23)

Поворотная шестерня

(39)

Корпус удлинителя

(7)

Проставка

(24)

Пружинное стопорное кольцо

(40)

Подвеска трансмиссии

(8)

Шестерня

(25)

Пружинный держатель муфты

(41)

Сальник

(9)

Шайба

(26)

Возвратная пружина

(42)

Пылезащитный чехол

(10)

Узел водила планетарной пере-
дачи

(27)

Пружинный держатель

(43)

Конический роликовый подшип-
ник

(11)

Узел вала планетарного колеса

(28)

Нажимной диск

(44)

Регулировочная шайба веду-
щей шестерни

(12)

Пружинное стопорное кольцо

(29)

Шарикоподшипник

(45)

Сальник

(13)

Упорный подшипник

(30)

Уплотнительное кольцо

(46)

Обруч ведущей шестерни

(14)

Промежуточный вал

(31)

Кольцо с D-образным профилем

(47)

Уплотнительное кольцо

(15)

Упорная шайба

(32)

Вал ведущей шестерни

(48)

Контргайка

(16)

Задний ведущий вал

(33)

Шарикоподшипник

(49)

Уплотнительное кольцо

(17)

Шарикоподшипник





5AT-15

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

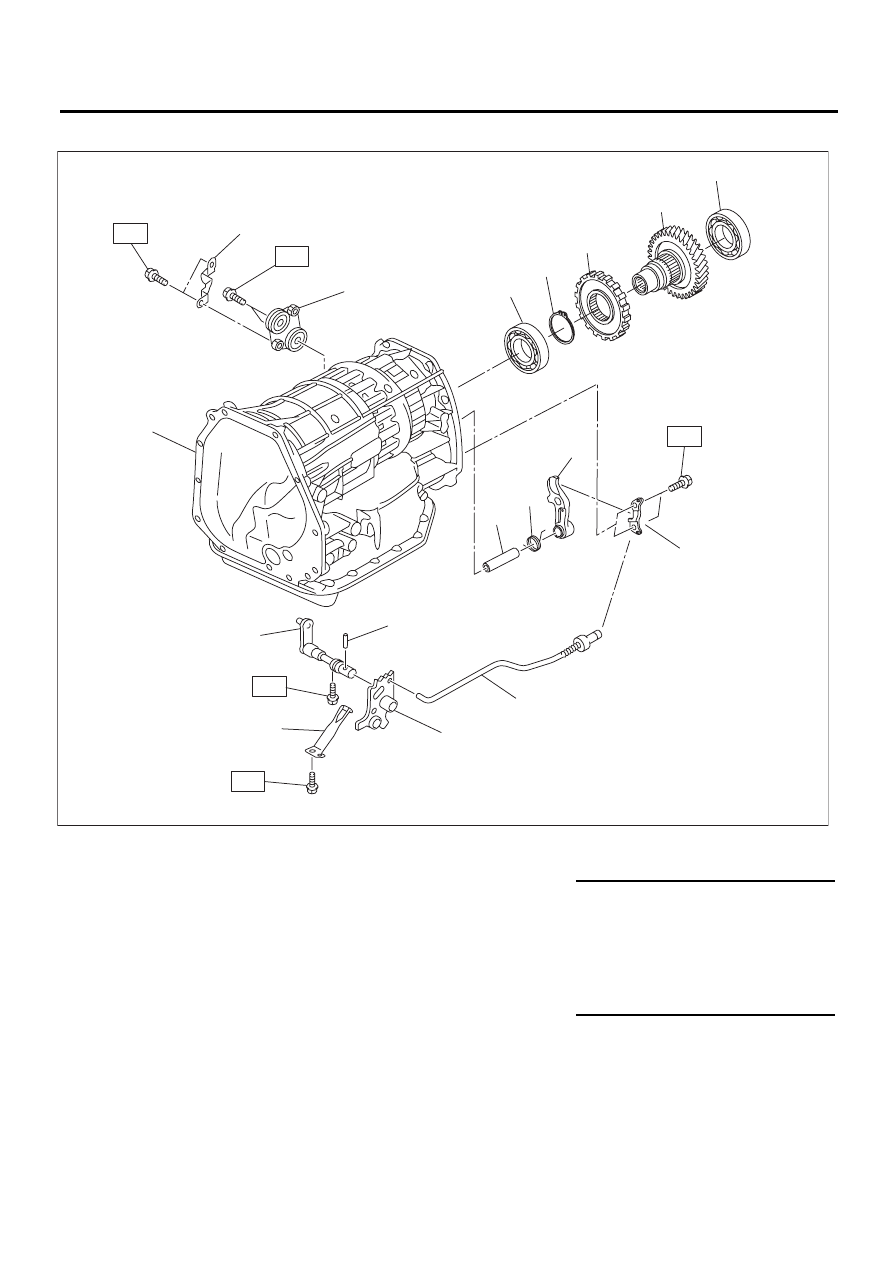

10.УСТРОЙСТВО УПРАВЛЕНИЯ ТРАНСМИССИЕЙ И СУППОРТ ПАРКОВКИ

(1)

Кронштейн

(9)

Привод суппорта парковки

(17)

Шарикоподшипник

(2)

Плавающий кронштейн

(10)

Вал защелки режима парковки





(3)

Основной корпус AT

(11)

Возвратная пружина

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(4)

Рычаг селектора диапазонов

(12)

Защелка режима парковки

T1:

6 (0,6, 4,4)

(5)

Прямой штифт

(13)

Шарикоподшипник

T2:

7 (0,7, 5,2)

(6)

Пружина фиксатора

(14)

Пружинное стопорное кольцо

T3:

25 (2,5, 18,4)

(7)

Плата ручного режима

(15)

Шестерня парковки

Т4:

<См. 5AT-81, Защелка режима
парковки.>

(8)

Шток парковки

(16)

Ведомая шестерня редуктора





T3

T3

T4

T1

T2

(1)

(2)

(3)

(10)

(11)

(8)

(7)

(5)

(4)

(6)

(12)

(13)

(14)

(15)

(16)

(17)

(9)

AT-03872
