5AT-4

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

B: УЗЕЛ

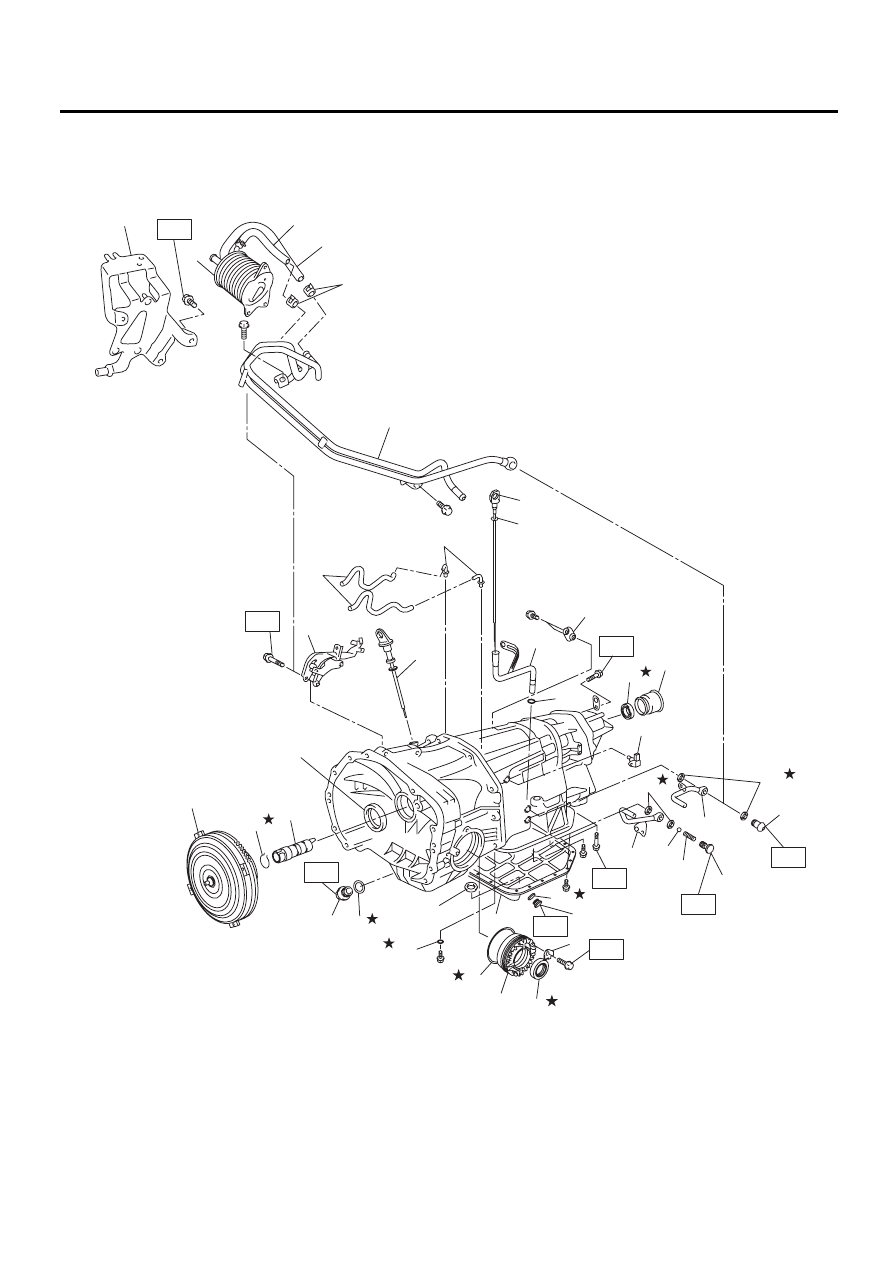

1. УЗЕЛ МУФТЫ ГИДРОТРАНСФОРМАТОРА И ТРАНСМИССИИ

AT-03913

T7

T5

T3

T6

T1

T2

T4

T3

(12)

(11)

(7)

(6)

(10)

(21)

(20)

(23)

(27)

(26)

(25)

(28)

(31)

(19)

(22)

(18)

(17)

(35)

(33)

(16)

(15)

(14)

(24)

(38)

(36)

(37)

(39)

(40)

(13)

(29)

(4)

(5)

(1)

(2)

(3)

(8)

(30)

(34)

(32)

(9)

(17)

T3

5AT-5

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

(1)

Узел гидротрансформатора

(19)

Шарик

(35) Датчик частоты вращения турби-

ны 1

(2)

Стопорное пружинное кольцо

(20)

Пружина

(36) Впускной шланг охладителя ATF

(3)

Вал масляного насоса

(21)

Соединительный винт

(37) Выпускной шланг охладителя ATF

(4)

Масломерный щуп дифференциала

(22)

Выпускная трубка ATF

(38) Хомут шланга (Модели с подогре-

вателем ATF)

(5)

Кронштейн стопора качания

(23)

Впускная трубка ATF (Моде-
ли без подогревателя ATF)

(6)

Сливная пробка масла дифферен-
циала

(39) Узел охладителя ATF (Модели

с подогревателем ATF)

(7)

Прокладка

(24)

Впускная трубка ATF (Моде-
ли с подогревателем ATF)

(8)

Сальник

(40) Кронштейн охладителя ATF

(Модели с подогревателем ATF)

(9)

Стопорный диск

(25)

Магнит

(10) Боковой держатель

(26)

Поддон картера





(11) Уплотнительное кольцо

(27)

Прокладка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(12) Сальник

(28)

Сливная пробка ATF

T1: 5 (0,5, 3,7)

(13) Щуп уровня ATF

(29)

Вентиляционный шланг

T2: 20 (2,0, 14,8)

(14) Уплотнительное кольцо

(30)

Штуцер

T3: 25 (2,5, 18,4)

(15) Трубка заправки масла

(31)

Уплотнительное кольцо

Т4: 40 (4,1, 29,5)

(16) Уплотнительное кольцо

(32)

Сальник

Т5: 41 (4,2, 30,2)

(17) Прокладка

(33)

Пылезащитный чехол

Т6: 45 (4,6, 33,2)

(18) Соединительный винт

(34)

Плавающий кронштейн

Т7: 70 (7,1, 51,6)

5AT-6

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

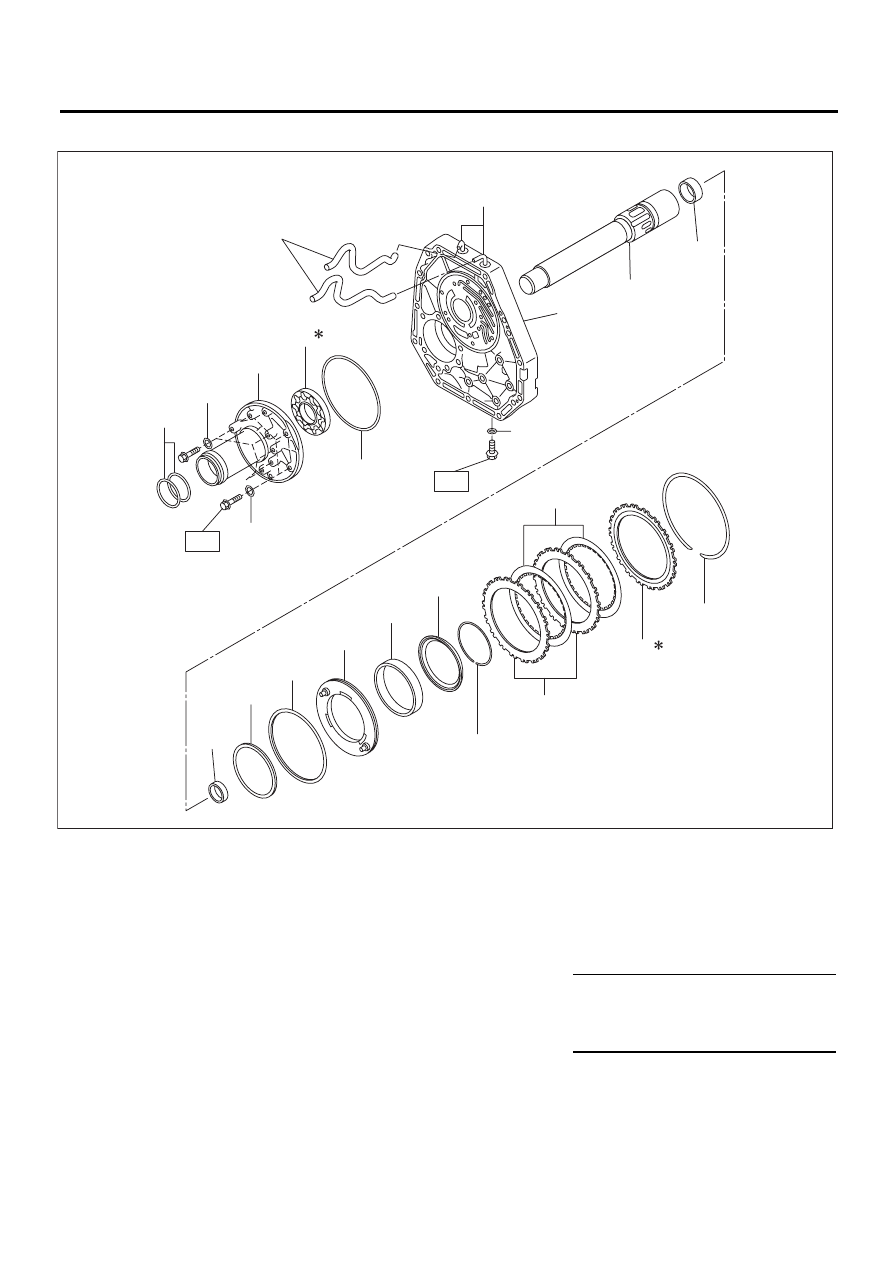

2. МАСЛЯНЫЙ НАСОС И ТОРМОЗ ПЕРЕДНИХ ПЕРЕДАЧ

(1) Уплотнительное кольцо

(10) Игольчатый подшипник

(19) Стопорный диск

(2) Шайба

(11) Кольцо с D-образным профилем

(Внутреннее)

(20) Пружинное стопорное кольцо

(3) Корпус масляного насоса

(12) Кольцо с D-образным профилем (Вне-

шнее)

(21) Вал статора

(4) Ротор масляного насоса

(13) Поршень тормоза передних передач

(22) Игольчатый подшипник

(5) Уплотнительное кольцо

(14) Возвратная пружина





(6) Шланг сапуна

(15) Держатель

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(7) Крышка масляного насоса

(16) Пружинное стопорное кольцо

T1: 10 (1,0, 7,4)

(8) Уплотнительное кольцо

(17) Ведомый диск

T2: 13 (1,3, 9,4)

(9) Штуцер

(18) Ведущий диск





AT-03806

(7)

(9)

(20)

(19)

(16)

(17)

(5)

(6)

(18)

(8)

(15)

(4)

(3)

(2)

(2)

(1)

(14)

(13)

(12)

(11)

(21)

(22)

(10)

T1

T2

5AT-7

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

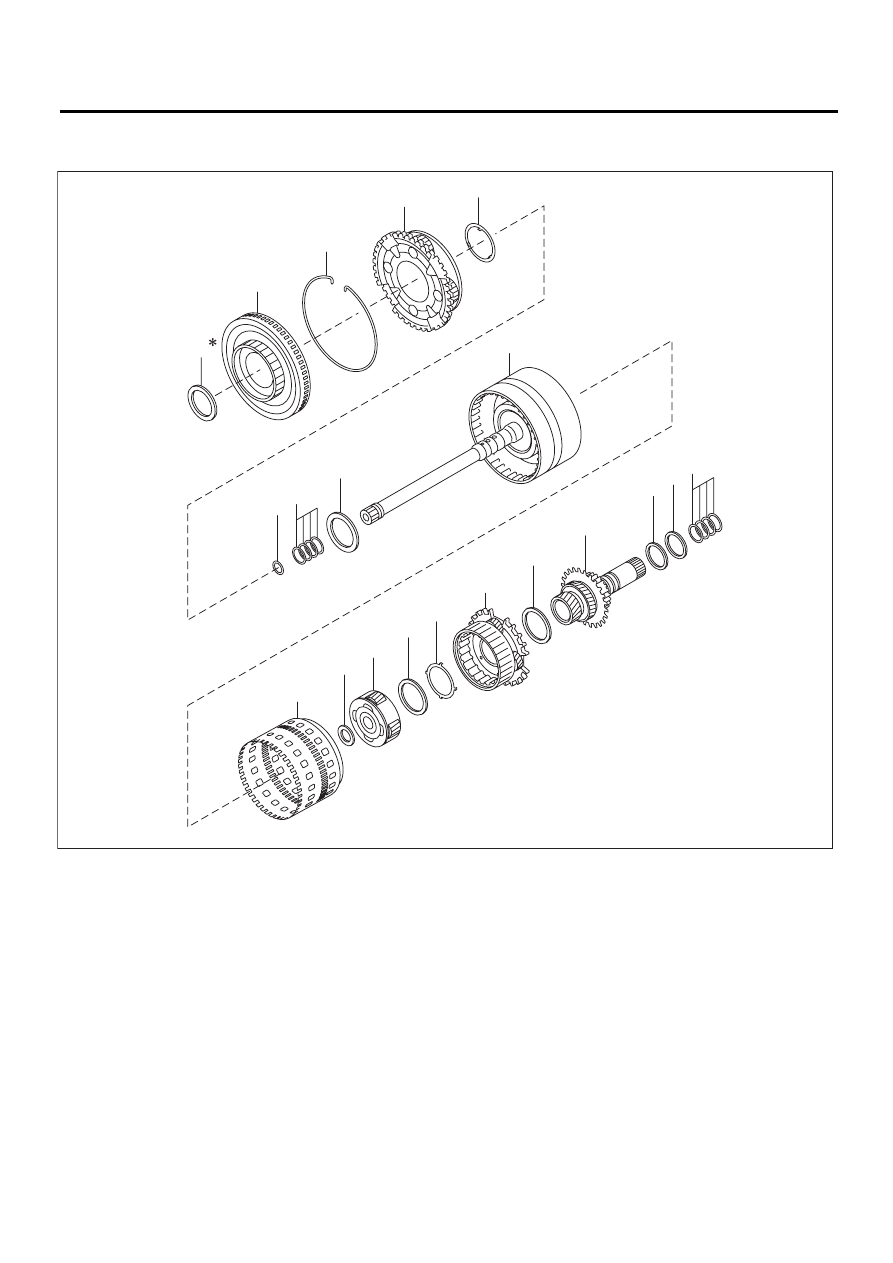

3. ПЕРЕДНЕЕ ВОДИЛО ПЛАНЕТАРНОЙ ПЕРЕДАЧИ, СРЕДНЕЕ И ЗАДНЕЕ ВОДИЛО
ПЛАНЕТАРНОЙ ПЕРЕДАЧИ

(1)

Упорный подшипник

(8)

Упорный подшипник

(15)

Узел заднего водила

(2)

Узел передней центральной
шестерни

(9)

Узел входной муфты

(16)

Упорный подшипник

(3)

Пружинное стопорное кольцо

(10)

Узел задней шестерни внутрен-
него зацепления

(17)

Узел средней и задней цент-
ральных шестерен

(4)

Узел переднего водила

(11)

Упорный подшипник

(18)

Шайба

(5)

Обойма подшипника

(12)

Узел среднего водила

(19)

Упорный подшипник

(6)

Уплотнительное кольцо

(13)

Упорный подшипник

(20)

Уплотнительное кольцо

(7)

Уплотнительное кольцо

(14)

Обойма подшипника





AT-03006

(2)

(6)

(7)

(8)

(10)

(11)

(12)

(13)

(14)

(15)

(16)

(17)

(18)

(19)

(9)

(3)

(4)

(5)

(1)

(20)
