Subaru Legacy (2008 год). Руководство - часть 599

4AT-58

Датчик частоты вращения турбины гидротрансформатора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

16.Датчик частоты вращения

турбины
гидротрансформатора

A: СНЯТИЕ

Для получения информации о процедуре сня-
тия датчика частоты вращения турбины гидро-
трансформатора, см. раздел “Передний дат-
чик скорости автомобиля”. <См. 4AT-54, СНЯ-
ТИЕ, Передний датчик скорости автомобиля.>

B: УСТАНОВКА

Для получения информации о процедуре уста-
новки датчика частоты вращения турбины гид-
ротрансформатора, см. раздел “Передний дат-
чик скорости автомобиля”.
<См. 4AT-55, УСТАНОВКА, Передний датчик
скорости автомобиля.>

4AT-59

Сетчатый фильтр управляющего клапана

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

17.Сетчатый фильтр

управляющего клапана

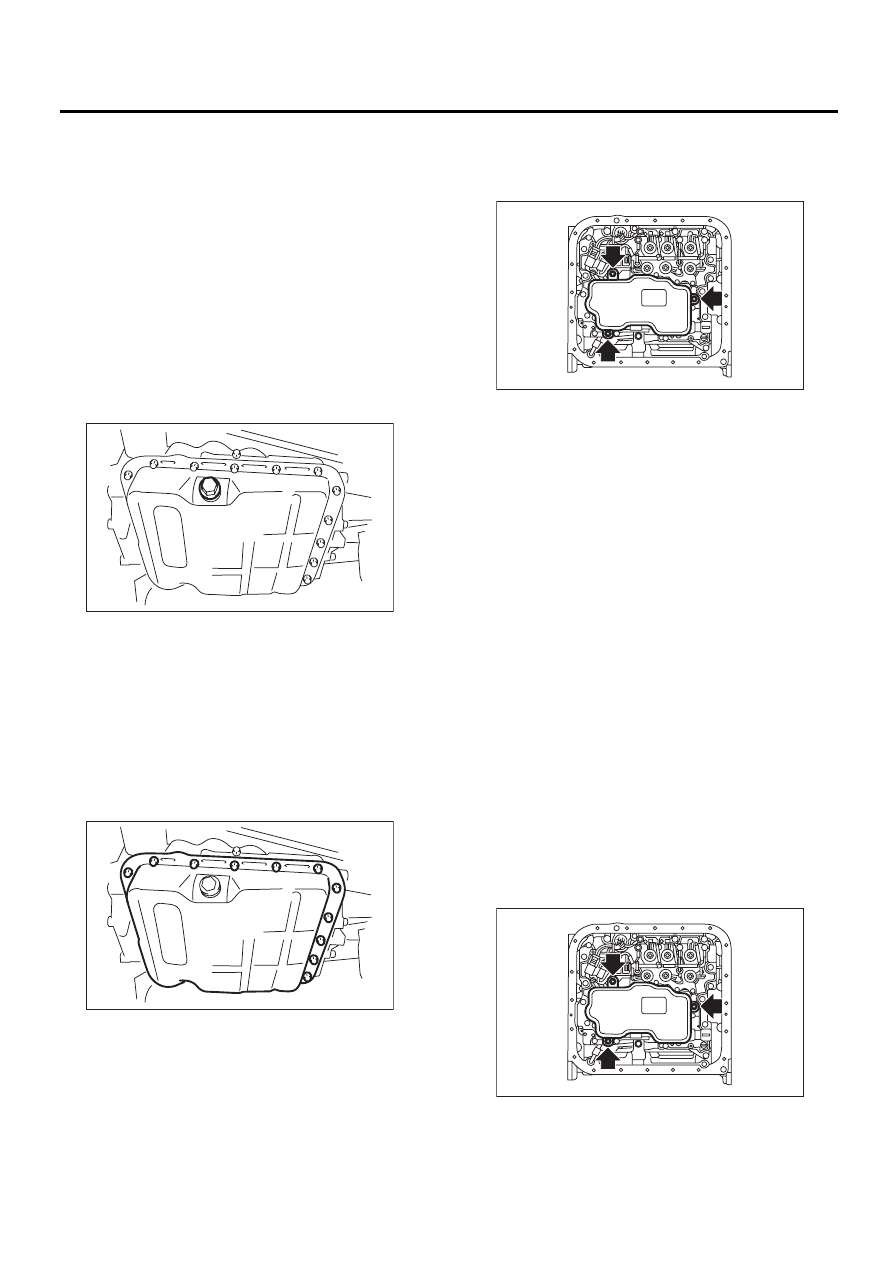

A: СНЯТИЕ

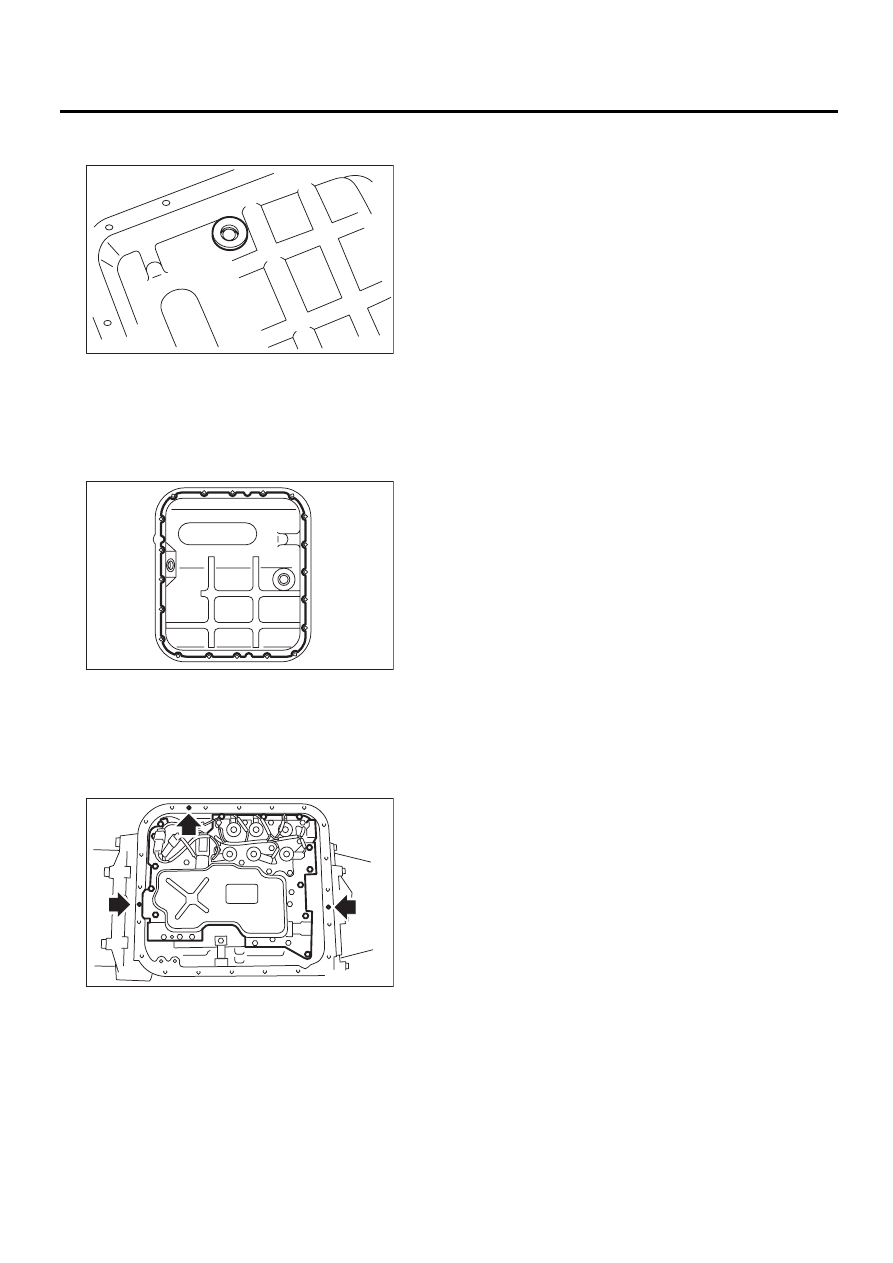

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль.
4) Очистите внешнюю поверхность трансмис-
сии.
5) Отверните сливную пробку (ATF), чтобы
слить ATF.

ОСТОРОЖНО:
После движения ATF имеет очень высокую
температуру. Соблюдайте осторожность,
чтобы не допустить ожогов.

6) Выполните замену с использованием новой
прокладки, затем затяните сливную пробку
(ATF).

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

7) Снимите поддон картера.

ОСТОРОЖНО:
Соблюдайте осторожность, чтобы не допус-
тить попадания посторонних веществ, таких
как пыль или грязь, в поддон картера.

8) Снимите магнит.
9) Очистите магнит.
10) Полностью снимите остаток прокладочно-
го герметика с корпуса трансмиссии и поддона
картера.

11) Отверните крепежный болт сетчатого филь-
тра управляющего клапана, и снимите сетча-
тый фильтр управляющего клапана с корпуса
управляющего клапана.

B: УСТАНОВКА

1) Проверьте корпус управляющего клапана на
предмет наличия пыли и посторонних предме-
тов.
2) Установите новый сетчатый фильтр управ-
ляющего клапана на корпус управляющего
клапана.

(1) Нанесите ATF по всему периметру уп-
лотнительного кольца на сетчатом фильтре
управляющего клапана.

ОСТОРОЖНО:
При нанесении ATF, оберегайте уплотни-
тельное кольцо от пыли и грязи.

(2) Установите сетчатый фильтр управляю-
щего клапана на корпус управляющего кла-
пана со стороны уплотнительного кольца.

ОСТОРОЖНО:
При надавливании на сетчатый фильтр уп-
равляющего клапана под углом, возможно
повреждение уплотнительного кольца. При
установке, обязательно надавливайте на
сетчатый фильтр управляющего клапана
строго вперед.

(3) Затяните три болта.

Момент затяжки:

10 Нм (1,0 кгс-м, 7,4 фунт-сила-фут)

AT-03117

AT-03118

AT-04597

AT-04597

4AT-60

Сетчатый фильтр управляющего клапана

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

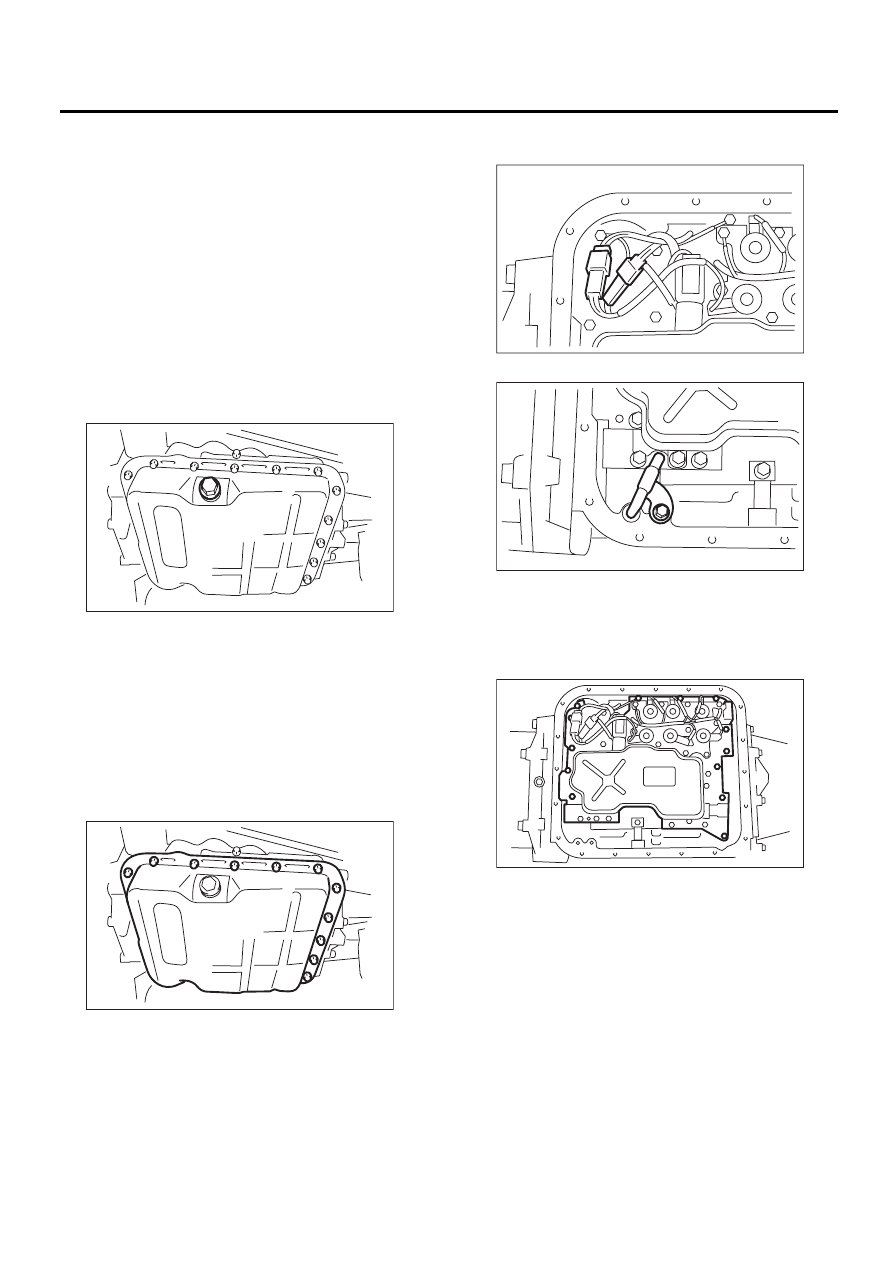

3) Прикрепите магнит на поддон картера в пре-
дусмотренном месте.

4) Нанесите нужное количество прокладочно-
го герметика на все сопряженные поверхности
поддона картера.

Прокладочный герметик:

THREE BOND 1217B (Деталь № K0877YA020)
или эквивалентный

5) Заполните прокладочным герметиком три
отверстия, сбоку от отверстий болтов в корпу-
се трансмиссии.

Прокладочный герметик:

THREE BOND 1217B (Деталь № K0877YA020)
или эквивалентный

6) Установите поддон картера, равномерно за-
тянув болты.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,6 фунт-сила-фут)

7) Залейте ATF через трубку заправки масла.

Рекомендованная жидкость:

<См. 4AT-3, ГИДРАВЛИЧЕСКОЕ УПРАВЛЕ-
НИЕ И СИСТЕМА СМАЗКИ, ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ, Общие сведения.>

Объем:

Залейте такой же объем ATF, какой был
слит.

8) Прокачайте воздух из управляющего клапа-
на. <См. 4AT-64, Прокачка воздуха из управля-
ющего клапана.>
9) Проверьте уровень ATF. <См. 4AT-29, ATF.>

C: ПРОВЕРКА

Проверьте сетчатый фильтр управляющего
клапана на предмет отверстий, повреждений
или налипания пыли и других посторонних час-
тиц.

AT-02743

AT-02742

AT-01339

4AT-61

Корпус управляющего клапана

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

18.Корпус управляющего

клапана

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Поднимите автомобиль на подъемнике.
4) Очистите внешнюю поверхность трансмис-
сии.
5) Отверните сливную пробку (ATF), чтобы
слить ATF.

ОСТОРОЖНО:
После движения ATF имеет очень высокую
температуру. Соблюдайте осторожность,
чтобы не допустить ожогов.

6) Выполните замену с использованием новой
прокладки, затем затяните сливную пробку
(ATF).

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

7) Снимите поддон картера.

ОСТОРОЖНО:
Следите за тем, чтобы предотвратить попа-
дание пыли и других посторонних предме-
тов в поддон картера.

8) Снимите магнит.
9) Очистите магнит.
10) Полностью снимите остаток прокладочно-
го герметика с корпуса трансмиссии и поддона
картера.

11) Отсоедините разъем управляющего кла-
пана.

12) Снимите трубку масляного радиатора.

13) Снимите корпус управляющего клапана.

ПРИМЕЧАНИЕ:
Корпус управляющего клапана заменяется в
сборе, поскольку является неразборной де-
талью.

AT-03117

AT-03118

AT-00058

AT-00059

AT-01717
