Subaru Legacy (2008 год). Руководство - часть 589

4AT-18

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

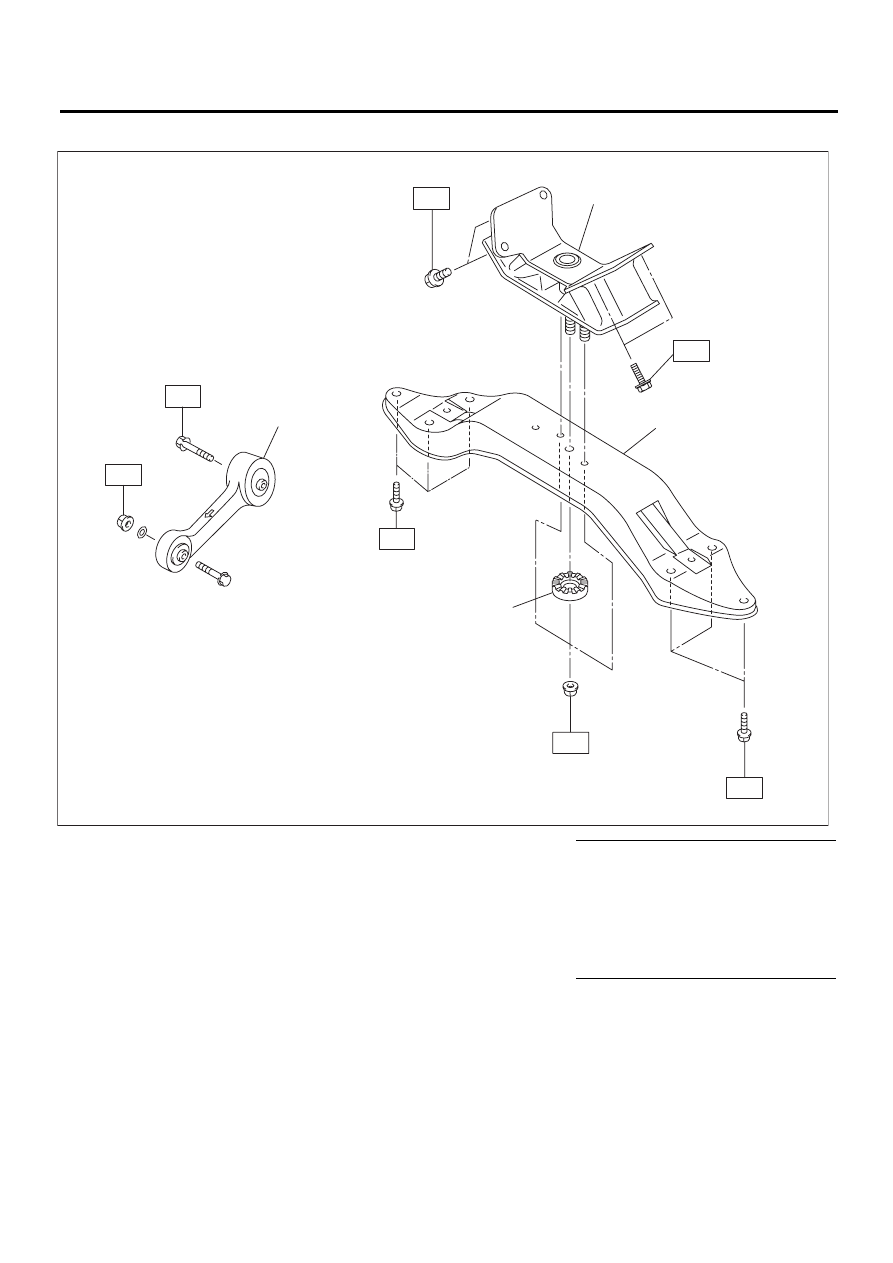

12.ОПОРА ТРАНСМИССИИ

(1)

Стопор качания

(3)

Поперечная балка

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Задняя резиновая подушка

(4)

Стопор

T1: 35 (3,6, 25,8)









T2: 40 (4,1, 29,5)









T3: 50 (5,1, 36,9)









Т4: 58 (5,9, 42,8)









Т5: 70 (7,1, 51,6)

(2)

(3)

(4)

(1)

T4

T3

T5

T5

T2

T2

T1

AT-03696

4AT-19

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Не разворачивайте поддон картера внутрен-
ней стороной вверх перед установкой, чтобы
избежать попадания посторонних предметов в
корпус клапана.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• При разборке корпуса и других деталей из
легкого сплава, используйте пластиковый мо-
лоток, чтобы разобрать его на отдельные дета-
ли. Не вскрывайте его при помощи отвертки
или другого инструмента.
• После движения детали автомобиля имеют
очень высокую температуру. Соблюдайте ос-
торожность, чтобы не получить ожоги от нагре-
тых деталей.
• Используйте фирменное трансмиссионное
масло, смазку и т.д. SUBARU или их аналоги.
Не смешивайте жидкости, смазочные материа-
лы и т.д. разных типов или производителей.
• Обязательно затягивайте болты и гайки с
предусмотренным моментом затяжки.
• Устанавливайте домкраты, стопорные или
жесткие козлы в специально предусмотренных
местах.
• Перед установкой для правильного исполь-
зования узлов наносите трансмиссионное мас-
ло или ATF на поверхности скольжения или
вращения.
• Замените деформированные или повреж-
денные пружинные стопорные кольца новыми.
• Перед установкой уплотнительных колец
или сальников наносите достаточное количес-
тво ATF во избежание повреждения или де-
формации.
• Не допускайте неправильной или неудачной
установки уплотнительных колец, пружинных
стопорных колец или подобных деталей.
• Перед закреплением детали в тисках, проло-
жите между деталью и губками прокладочный
материал, такой как деревянные бруски, алю-
миниевые пластины или кусок ткани.
• Избегайте повреждения сопряженных по-
верхностей корпуса.
• Перед нанесением прокладочного гермети-
ка, полностью удалите старый уплотнитель.

• При разборке и сборке AT, обязательно ис-
пользуйте нейлоновые перчатки и бумажные
полотенца. Не используйте тканевые перчатки
и грязную ткань.

4AT-20

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

D: ПОДГОТОВКА ИНСТРУМЕНТОВ

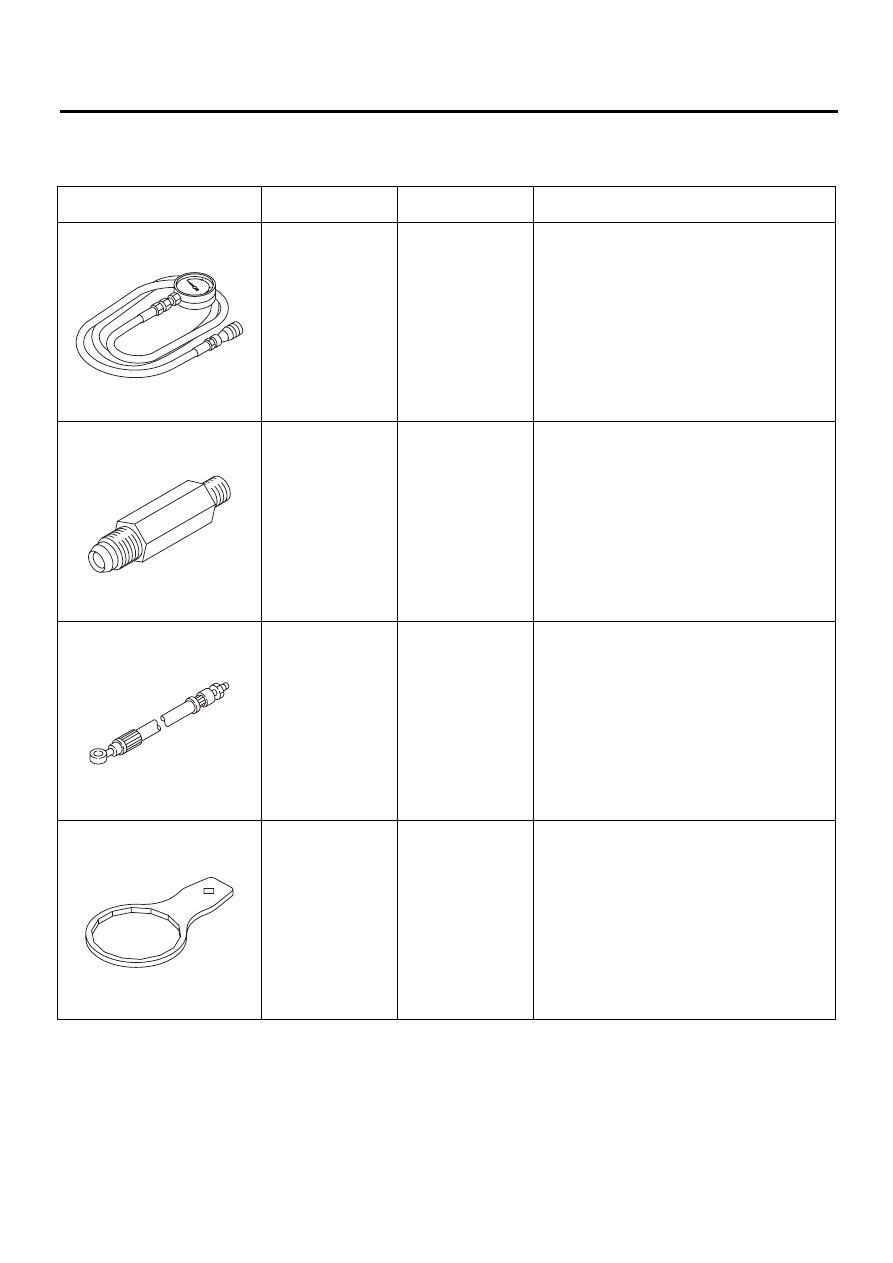

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

Описание

КОММЕНТАРИИ

498575400

УЗЕЛ МАНОМЕТ-
РА ДАВЛЕНИЯ
МАСЛА

Используется для измерения давления мас-
ла

498897200

АДАПТЕР

Используется в корпусе масляного насоса
при измерении давления муфты заднего хода
и давления в магистрали.

498897700

КОМПЛЕКТ АДАП-
ТЕРА

Используется для измерения давления муф-
ты передачи крутящего момента.

498545400

КЛЮЧ ФИЛЬТРА

Используется для снятия и установки филь-
тра ATF.

ST-498575400

ST-498897200

ST-498897700

ST-498545400

4AT-21

Общие сведения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

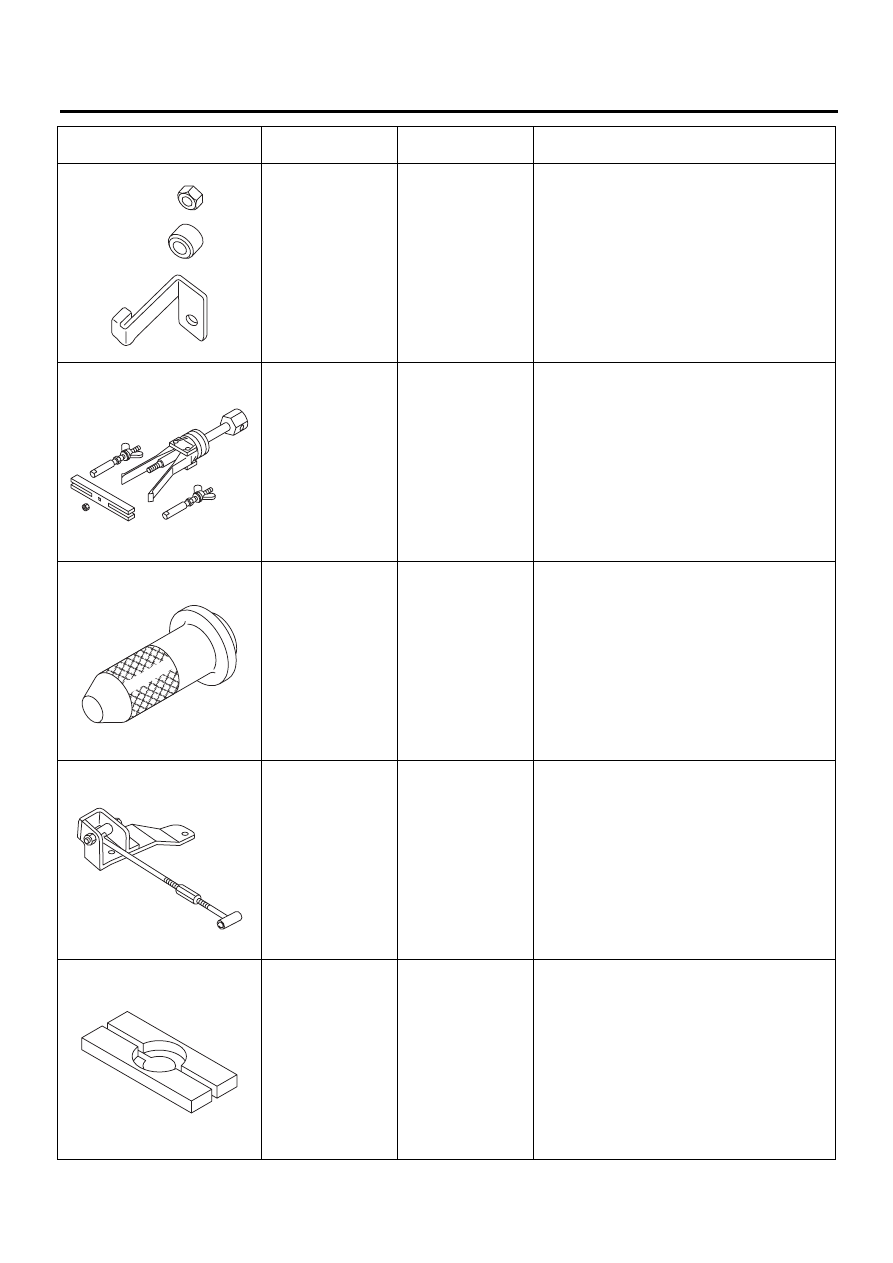

498277200

КОМПЛЕКТ СТО-
ПОРОВ

Используется для снятия и установки узла
автоматической трансмиссии на двигатель.

398527700

УЗЕЛ СЪЕМНИКА

• Используется для снятия роликового под-
шипника корпуса удлинителя.
• Используется для снятия сальника удлини-
теля.
• Используется для снятия наружной обой-
мы подшипника бокового держателя перед-
него дифференциала.
• Используется для снятия сальника боково-
го держателя переднего дифференциала.

498057300

ПРИСПОСОБЛЕ-
НИЕ ДЛЯ УСТА-
НОВКИ

Используется для установки сальника удли-
нителя.

41099AC000

УЗЕЛ ОПОРЫ
ДВИГАТЕЛЯ

Используется для поддержки двигателя.

498077000

СЪЕМНИК

Используется для снятия конического роли-
кового подшипника дифференциала.

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

Описание

КОММЕНТАРИИ

ST-498277200

ST-398527700

ST-498057300

ST41099AC000

ST-498077000
